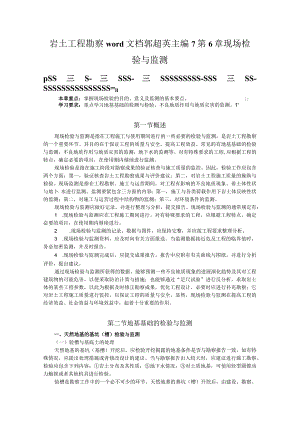

岩土工程勘察word文档郭超英主编7第6章现场检验与监测.docx

岩土工程勘察word文档郭超英主编7第6章现场检验与监测pSS三S-三SSS-三SSSSSSSSS-SSS三SS-SSSSSSSSSSSSSSS=ll本章重点：掌握现场检验的目的、意义及监测的基本要点。;学习要求：重点学习地基基础的检测与检验、不良地质作用与地质灾害的监测。1'第一节概述现场检验与监测是指在工程施工与使用期间进行的一些必要的检验与监测，是岩土工程勘察的一个重要环节。其目的在于保证工程的质量与安全，提高工程效益。常见的有地基基础的检验与监测，不良地质作用与地质灾害的监测，地下水的监测等。对有特殊要求的工程,应根据工程的特点，确定必要的项目，在使用期内继续进行监测。现场检验是指在施工阶段对勘察成果的验证核查与施工质量的监控。因此，检验工作应包含两个方面：第一，验证核查岩土工程勘察成果与评价建议；第二，对岩土工程施工质量的操纵与检验。现场监测是指在工程勘察、施工与运营期间，对工程有影响的不良地质现象、着土体性状与地卜.水进行监测。监测要紧包含三方面的内容：第一，施工与各类荷载作用下岩土体反映性状的监测；第二，对施工与运营过程中结构物的监测；第三，对环境条件的监测。现场检验与监测应做好记录，并进行整理与分析，提交报告。现场检验与监测的通常规定有：1 .现场检验与监测应在工程施工期间进行。对有特殊要求的工程，应根据工程特点，确定必要的项目，在使用期内继续进行。2 .现场检验与监测的记录、数据与图件，应保持完整，并应按工程要求整理分析。3 .现场检验与监测资料，应及时向有关方面报送。当监测数据接近危及工程的临界值时，务必加密监测，并及时报告。4 .现场检验与监测完成后，应提交成果报告。报告中应附有有关曲线与图纸，并进行分析评价，提出建议。通过现场检验与监测所获得的数据，能够预测一些不良地质现象的进展演化趋势及其对工程建筑物的可能危害，以便采取防治计策与措施；也能够通过“足尺试验”进行反分析，求取岩土体的某些工程参数，以此为根据及时修正勘察成果，优化工程设计，必要时应进行补充勘察；它对岩土工程施工质量进行监控，以保证工程的质量与安全。显然，现场检验与监测在提高工程的经济效益、社会效益与环境效益中，起着十分重要的作用。第二节地基基础的检验与监测一、天然地基的基坑（槽）检验与监测（一）验槽与基底土的处理天然地基的基坑（基槽）开挖后，应检验开挖揭露的地基条件是否与勘察报告一致。如有特殊情况，应提出处理措施或者修改设计的建议。当与勘察报告出入较大时，应建议进行施工勘察。检验应包含下列内容：岩土分布及其性质；地下水情况；对土质地基，可使用轻型圆锥动力触探或者其他机具进行检验。验槽是勘察工作中的一个必不可少的环节。天然地基的基坑（槽）开挖后，由建设、勘察、设计、施工、监理五方主体单位技术负责人共同到施工现场进行验槽。验槽的要求是：1 .核对基槽施工位置、平面尺寸、基础埋深与槽底标高是否满足设计要求；2 .槽底基础范围内若遇特殊情况时，应结合具体地质、地形地貌条件提出处理措施。必要时可在槽底进行轻便钎探。当施工揭露的地基土条件与勘察报告有较大出入时，可有针对性地进行补充勘察。3 .验槽后应写出检验报告，内容包含：岩土描述、槽底土质平面分布图、基槽处理竣工图、现场测试记录地检验报告。验槽报告是岩土工程的重要技术档案，应做到资料齐全、计时归档。验槽的方法是：验槽方法是以肉眼观察或者使用袖珍贯入仪等简易方法为主，以夯、拍或者轻便勘探为辅的检验方法。1 .观察验槽：应重点注意柱基、墙角、承重墙下受力较大的部位。认真观察基底土的结构、孔隙、湿度、包含物等，并与勘察资料对比，确定是否己挖到设计土层。对可疑之处应局部下挖检查。2 .夯、拍验槽：是用木锤、蛙式打夯机或者其他施工机具对干燥的基底进行夯、拍（对潮湿与软土不宜），从夯、拍声音上推断土中是否存在空洞或者墓穴。对可疑迹象应进一步使用轻便勘探仪查明。3 .轻便勘探验槽：是用钎探、轻便动力触探、手持式螺旋钻、洛阳铲等对地基要紧持力层范围内的土层进行勘探，或者对上述观察、夯、拍发现的特殊情况进行探查。钎探：使用钢钎（用中2225的钢筋做成，钎尖成60°锥尖，钎长1.82.0m）用810磅的锤打入土中，进行钎探，根据每打入土中30Cm所需的锤击数，推断地基土好坏与是否均匀一致。钎探孔通常在坑底按梅花形或者行列式布置，孔距为12m。钎探完毕后，对钎探孔应灌砂处理，并应全面分析钎探记录，进行统计分析。如发现基底土质与原设计不符或者有其他特殊时，应及时处理。（2）手持螺旋钻：它是小型的螺旋钻具，钻头呈螺旋形，上接一T形把手，由人力旋入土中，钻杆可接长，钻探深度通常为6m,软土中可达10m,孔径约70mm。每钻入土中30Omm后将钻竖直拔出，根据附在钻头上的土熟悉土层情况。坑底如发现有泉眼涌水，应立即堵塞（如用短木棒塞住泉眼）或者排水加以处理，不得任其浸泡基坑。对需要处理的墓穴、松土坑等，应将坑中虚土挖除到坑底与四周都见到老土为止，而后用与老土压缩性相近的材料回填；在处理暗浜等时，先把浜内淤泥杂物清除干净，而后用石块或者砂土分层夯填。如浜较深，则底层用块石填平，然后再用卵石或者砂土分层夯实。基底土处理妥善后，进行基底抄平，做好垫层，再次抄平，并弹出基础墨线，以便砌筑基础。（二）基坑的现场监测当基坑开挖较深，或者地基土较软弱时，可根据工程需要布置监测工作。实施监测工作之前，应编制基坑工程监测方案。基坑工程监测方案，应根据场地条件与开挖支护的施工设计确定，并应包含的内容有：支护结构的变形；基坑周边的地面变形；邻近工程与地下设施的变形；地下水位；渗漏、冒水、冲刷、管涌等情况。现场监测的内容有：基坑底部回弹监测、建筑物沉降监测、地下水操纵措施的效果及影响的监测、基坑支护系统工作状态的监测等。下面仅讨论基坑底部回弹监测问题，其他监测内容将在以后各节中分别阐述。高层建筑在使用箱形基础时，基坑开挖面积大而深，基坑底部土层将会产生卸荷回弹。回弹后的再压缩量通常约占建筑物竣工时总沉降量的3070%,最大达1倍以上；地基土越坚硬，则回弹所占比例越大。说明基坑回弹不可忽视，应予监测，并将实际沉降量减去回弹量，才是地基土真正的沉降量。除卸荷回弹外，基坑暴露期间，土中粘土矿物吸水膨胀、基坑开挖接近临界深度导致土体产生剪切位移与基坑底部存在承压水时，都会引起基坑底部隆起，观测时应予注意。基底回弹监测在基坑开挖后立即进行，在基坑不一致位置设置固定测点用水准仪观测,且继续进行建筑物施工过程中以至竣工后的沉降监测，最终绘制基底回弹、沉降与卸荷、加载关系曲线。表4-1基坑监测项目选择表监测项目监控范围内建土方地锚支撑立桩基坑士体孔土筑物沉分层下杆轴力柱墙底侧向隙压地叭降与地开挖水拉或者变内隆水基础叭下管线标高位力变形形力起变形压力力计等级变形甲级OOOOOOOOOO乙级OOOOO注：。为必测项目，为宜测项目二、桩基工程的检测关于桩基工程，在桩孔开挖至持力层后，应使用试钻或者钎探的方法检验桩端持力层是否与岩土勘察报告相一致。假如基底与勘察报告不符，应提出处理措施或者修改设计。当与勘察报告差异较大时，应建议进行施工勘察。单桩承载力的检验，应使用载荷试验与动测相结合的方法。关于大直径挖孔桩、人工成孔大口径灌注桩基础，应逐桩检验孔底尺寸与岩土情况，应逐根检查桩底尺寸是否与设计相符合，桩底岩土情况是否符合勘察资料，桩端进入持力层深度是否达到设计要求，桩底沉渣是否清理干净等等。当地下水位较高时，应监测水位的变化情况，当水量较大时应采取相应措施以防塌孔。桩基工程检测的内容与方法详见基础工程学中有关部分内容。三、地基处理的检验与监测地基土的强度与变形不能满足设计与使用要求时，需要对地基土采取地基处理措施。地基处理的方案与方法较多，各自有其适用条件。为保证地基处理方案的适宜性、使用材料与施工质量与处理效果，按照建筑地基处理技术规范规定，应作现场检验与监测。现场检验的内容包含：（1）地基处理方案的适用性，必要时应预先进行一定规模的试验性施工：（2）换填或者加固材料的质量；（3）施工机械性能、影响范围与深度；（4）对施工速度、进度、顺序、工序搭接的操纵；（5）按规范要求对施工质量的操纵：（6）按计划在不一致期间与部位对处理效果的检验；（7）停工及周围环境变化对施工效果的影响。现场监测的内容包含：（1）施工时土体性状的改变，如地面沉降、土体变形监测等：（2）使用原位试验、取样试验等方法，进行地基处理后地基前后性状比较与处理效果的监测：（3）施工噪音与环境的监测；（4）必要时作处理后地基长期效果的监测。各类地基处理方案常用的现场检验与监测方法详见地基处理中有关内容。四、建筑物沉降观测关于重要的建筑物及建造在软弱地基上的建筑物务必进行沉降观测，下列工程应进行沉降观测：1地基基础设计等级为甲级的建筑物；2不均匀地基或者软弱地基上的乙级建筑物；3加层、接建、邻近开挖、堆载等，使地基应力发生显著变化的工程；4因抽水等原因，地下水位发生急剧变化的工程；5其他有关规范规定需要做沉降观测的工程。观测沉降要紧操纵地基的沉降量与沉降速率。在软土地基上关于活荷载较小的建筑物，竣工时的沉降速率大约为0.51.lmmd,在竣工后半年到一年的时间内，不均匀沉降进展最快。在正常情况下，沉降速率逐步减慢，如沉降速率减少到0.05mmd下列时，可认为沉降速率趋于稳固，这种沉降称之减速沉降。如出现等速沉降，就有导致地基丧失稳固的危险。当出现加速沉降时，说明地基已丧失稳固，应及时采取措施，防止发生工程事故。沉降观测使用的观测设备为水准仪，观测时首先要设置好水准基点，其位置务必稳固可靠，妥善保护。埋设地点宜靠近观测对象，但务必在建筑物所产生的压力影响范围以外。在一个观测区内，水准基点不得少于3个。埋置深度宜于建筑物基础的埋深相习惯。其次是设置好建筑物上的沉降观测点，沉降观测点位置由设计人员确定，通常设置在室外地面以上，外墙（柱）身的转角及重要部位，数量不宜少于6点。为取得较完整的资料，要求在灌筑基础时就开始施测。施工期的观测根据施工进度确定，如民用建筑每施工完一层（包含地下室部分）应观测一次，工业建筑按不一致荷载阶段分次观测，施工期间的观测次数不应少于4次，建筑物竣工后的观测，第一年不应少于35次，第二年很多于2次，以后每年1次，直到下沉稳固为止。沉降稳固标准可使用半年沉降量不超过2mm。遇地下水升降、打桩、地震、洪水淹没现场等情况，应及时观测。关于突然发生严重裂缝或者大量沉降等情况时，应增加观测次数。沉降观测后应及时整理好资料，算出各点的沉降量、累计沉降量及沉降速率，以便及时、及早处理出现的地基问题。第三节岩土体性状及不良地质作用与地质灾害的监测一、岩土体性质与状态的监测岩土体的性质与状态的现场监测，能够归纳为岩土体变形观测与岩土体内部应力的观测两大方面。规范规定：工程需要时可进行岩土体的监测内容有：洞室或者岩石边坡的收敛量测；深基坑开挖的回弹量测；土压力或者岩体应力量测等。岩土体性状监测要紧应用于像滑坡、倒塌变形监测、洞室围岩变形监测、地面沉降、采空区塌陷监测与各类建筑工程在施工、运营期间的监测与对环境的监测等等。（一）岩土体的变形观测岩土体的变形分为地面位移变形、洞壁位移变形与岩土体内部位移变形几种：1 .地面位移变形地面位移变形要紧使用经纬仪、水准仪或者光电测距仪重复观测各测点的方向与水平、铅直距离的变化，以此来判定地面位移矢量随时间变化的情况。测点可根据具体的条件与要求布置成不一致形式的观测线、网，通常在条件比较复杂与位移较大的部位应适当加密。对规模较大的地面变形还可使用航空摄影或者全球卫星定位系统来进行监测。也可使用伸缩仪与倾斜计等简易方法进行监测。更简易的方法能够使用钢尺或者皮尺观测测点的变化，或者用贴纸条的方法熟悉裂缝的张开情况。监测结果应整理成位移随时间变化的关系曲线，以此来分析位移的变化与趋势。2 .洞壁位移变形洞壁岩体表面两点间的距离改变量的量测是通过收敛量测来实现的，它被用于熟悉洞壁间的相对变形与边坡上张裂缝的进展变化,据此对工程稳固性趋势作出评价与对破坏的时间作出预报。测量的方法可使用专门的收敛计进行，简易的可用钢卷尺直接量测。收敛计可分为垂直方向、水平方向及倾斜方向的几种，分别用于测量垂直、水平及倾斜方向的变形。3 .岩土体内部位移变形准确的测定岩土体内部位移变化，目前常用的方法有管式应变计、倾斜计与位移计等，它们皆要借助于钻孔进行监测。管式应变计是在聚氯乙烯管上隔一定距离贴上电阻应变片，随后将其埋植于钻孔中，用于测量由于岩土体内部位移而引起的管子的变形。倾斜计是一种量测钻孔弯曲的装置,它是把传感器固定在钻孔不一致的位置上,用以测量预定程度的变形，从而熟悉不一致深度岩土体的变形情况。位移计是一种靠测量金属线伸长来确定岩土体变形的装置，通常使用多层位移计量测，将金属线固定于不一致层位的岩土体上，末端固定于深部不动体上，用以测量不一致深度岩土体随时间的位移变形。（二）岩土体内部的应力观测岩土体的应力监测是借助于压力传感器装置来实现的，通常将压力传感器埋设在结构物与岩土体的接触面上或者预埋在岩土体中。目前，国内外使用的压力传感器多为压力盒，有液压式、气压式、钢弦式与电阻应变式等不一致形式与规格的产品，以后两种较为常用。由于压力观测是在施工与运营期间进行的，互有干扰，因此务必注意量测装置不被破坏。为了保证量测数据的可靠性，压力盒应有足够的强度与耐久性，加压、减压线形良好，能习惯温度与环境变化而保持稳固。埋设时应避免对岩土体的扰动，回填土的性状应与周围土体一致。通过定时观测，便可获得岩土压力随时间的变化资料。二、不良地质作用与地质灾害的监测工程建设过程中，由于受到各类内、外因素的影响，如滑坡、倒塌、泥石流、岩溶等，这些不良地质作用及其所带来的地质灾害都会直接影响到工程的安全乃至人民生命财产的安全。因此在现阶段的工程建设中对上述不良地质作用与地质灾害的监测已经是不可不可缺少的工作。（一）监测的目的不良地质作用与地质灾害监测的目的：一是正确判定、评价已有不良地质作用与地质灾害的危害性，监视其对环境、建筑物与对人民财产的影响，对灾害的发生进行预报。二是为防治灾害提供科学根据；三是预测灾害发生进展趋势与检验整治后的效果，为今后的防治、预测提供经验教训。（一）监测的内容根据不一致的不良地质作用与地质灾害的情况，我国的规范作出如下规定：1 .应进行不良地质作用与地质灾害监测的情况是：场地及其邻近有不良地质作用或者地质灾害，并可能危及工程的安全或者正常使用时；工程建设与运行，可能加速不良地质作用的进展或者引发地质灾害时；工程建设与运行，对邻近环境可能产生显著不良影响时。2 .岩溶土洞发育区应着重监测的内容是：地面变形；地下水位的动态变化；场区及其邻近的抽水情况；地下水位变化对土洞发育与塌陷发生的影响。3 .滑坡监测应包含下列内容：滑坡体的位移；滑面位置及错动；滑坡裂缝的发生与进展；滑坡体内外地下水位、流向、泉水流量与滑带孔隙水压力；支挡结构及其他工程设施的位移、变形、裂缝的发生与进展。4 .当需判定倒塌剥离体或者危岩的稳固性时，应对张裂缝进行监测。对可能造成较大危害的倒塌，应进行系统监测，并根据监测结果，对可能发生倒塌的时间、规模、塌落方向与途径、影响范围等做出预报。5 .对现采空区，应进行地表移动与建筑物变形的观测，并应符合：观测线宜平行与垂直矿层走向布置，其长度应超过移动盆地的范围；观测点的间距可根据开采深度确定，并大致相等；观测周期应根据地表变形速度与开采深度确定。6 .因城市或者工业区抽水而引起区域性地面沉降，应进行区域性的地面沉降监测，监测要求与方法应按有关标准进行。()监测纲要及报告编制不良地质作用与地质灾害的监测，应根据场地及其邻近的地质条件与工程实际需要编制监测纲要，按纲要进行。纲要内容包含：监测目的与要求、监测项目、测点布置、观测时间间隔与期限、观测仪器、方法与精度、应提交的数据、图件等，并及时提出灾害预报与采取措施的建议。在进行监测工作过程中或者完毕后应提供有关观测数据与有关曲线，并编制观测报告。报告内容包含：工程概况、监测目的任务、监测技术要求、监测工作根据、监测内容、监测仪器设备及监测精度要求、监测点的布置、观测过程及其质量操纵、监测数据成果与有关曲线、观测成果分析、结论及工作建议等。第四节地下水的监测当建筑场地内有地下水存在时，地下水的水位变化及其腐蚀性(侵蚀性)与渗流破坏等不良地质作用，对工程的稳固性、施工及正常使用都能产生严重的不利影响，务必予以重视。地下水水位在建筑物基础底面下列压缩层范围内上升时，水浸湿与软化岩土，从而使地基土的强度降低，压缩性增大。特别是对结构不稳固的岩土，这种现象更为严重，能导致建筑物的严重变形与破坏。若地下水在压缩层范围内下降时，则增加地基土的自重应力，引起基础的附加沉降。在建筑工程施工中遇到地下水时，会增加施工难度。如需处理地下水，或者降低地下水位，工期与造价必将受到影响。如基坑开挖时遇含水层，有可能会发生涌水涌沙事故，延长工期，直接影响经济指标。因此，在开挖基坑(槽)时，应预先做好排水工作，这样，能够减少或者避免地下水的影响。周围环境的改变，将会引起地下水位的变化，从而可能产生渗流破坏、基坑突涌、冻胀等不良地质作用，其中以渗流破坏最为常见。渗流破坏是指±(岩)体在地下水渗流的作用下其颗粒发生移动，或者颗粒成分及土的结构发生改变的现象。渗流破坏的发生及形式不仅决定于渗透水流淌水力的大小，同时与土的颗粒级配、密度及透水性等条件有关，而对其影响最大的是地下水的动水压力。关于地下水监测，不一致于水文地质学中的“长期观测”，因观测是针对地下水的天然水位、水质与水量的时间变化规律的观测，通常仅是提供动态观测资料。而监测则不仅仅是观测，还要根据根据观测资料提出问题，制定处理方案与措施。当地下水水位变化影响到建筑工程的稳固时，需对地下水进行监测。1.对地下水实施监测的情况：(1)地下水位升降影响岩土稳固时；(2)地下水位上升产生浮托力对地下室或者地下构筑物的防潮、放水或者稳固性产生较大影响时；(3)施工降水对拟建工程或者相邻工程有较大影响时；(4)施工或者环境条件改变，造成的孔隙水压力、地下水压力变化，对工程设计或者施工有较大影响时；(5)地下水位的下降造成区域性地面下沉时；(6)地下水位的升降可能使岩土产生软化、湿陷、胀缩时；(7)需要进行污染物运移对环境影响的评价时。2 .监测工作的布置，应根据监测目的、场地条件、工程要求与水位地质条件决定。地下水监测方法应符合下列规定：(1)地下水位的监测，可设置专门的地下水位观测孔，或者利用水井、泉等进行；(2)孔隙水压力、地下水压力的监测，可使用孔隙水压力计、测压计进行；(3)用化学分析法监测水质时，采样次数每年不应少于4次，进行有关项目的分析；(4)动态监测时间不应少于一个水文年；(5)当孔隙水压力变化影响工程安全时，应在孔隙水压力降至安全值后方可停止监测；(6)受地下水浮托力的工程,地下水压力监测应进行至工程荷载大于浮托力后方可停止监测。3 .地下水的监测布置及内容根据岩土体的性状与工程类型，关于地下水压力(水位)与水质的监测，通常顺延地下水流向布置观测线。在水位变化较大的地段、上层滞水或者裂隙水变化聚集地带，都应布置观测孔。基坑开挖工程降水的监测孔应垂直基坑长边布置观测线，其深度应达到基础施工的最大降水深度下列Im处。地下水监测的内容包含：地下水位的升降、变化幅度及其与地表水、大气降水的关系；工程降水对地质环境及建筑物的影响；深基础、地下洞室、斜坡、岸边工程施工对软土地基孔隙水压力与地下水压力的观测监控；管涌与流土现象对动水压力的监测；评价地下水dui建筑工程侵蚀性与腐蚀性而对地卜水水质的监测等。思考题与习题:1 .什么是现场检验与监测，它们与长期观测有何不一致？2 .验槽的内容、方法与要求有什么？验槽报告应反映什么内容？3 .岩土体的性状监测有什么内容？如何进行监测？4 .不良地质作用与地质灾害监测的目的、内容及要求有什么？5 .地下水监测的内容、方法及要求？
