山东华电济宁鱼台200MW水上漂浮光伏发电项目（一期70MW）220kV升压站工程环境影响报告表.docx

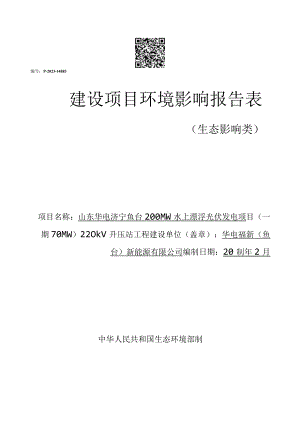

编号：P-2023-14883建设项目环境影响报告表（生态影响类）项目名称：山东华电济宁鱼台200MW水上漂浮光伏发电项目（一期70MW）22OkV升压站工程建设单位（盖章）：华电福新（鱼台）新能源有限公司编制日期：20制年2月中华人民共和国生态环境部制一、建设项目基本情况建设项目名称山东华电济宁鱼台200MWW水上漂浮光伏发电项目（一期70MW）2-20kV升压站工程项目代码2103-370827-04-01-603994建设单位联系人联：系方式建设地点济宁市鱼台县清河镇葺原于屯村村址部分区域（该村现已拆迁）地理坐标22OkV升压站中心地理坐标：东经116度31分44.310秒，北纬35度5分34.577秒建设项目行业类别五十五、核与辐射161输变电工程用地面积（Hl?）17981m2建设性质回新建（迁建）口改建口扩建口技术改造建设项目申报情形回首次申报项目口不予批准后再次申报项R口超五年重新审核项目口重大变动重新报批项目项目审批（核准/备案）部门（选鱼台县行政审批服务局项目审批（核准/备案）文号（选2103-370827-04-01-603994总投资（万元）5000（包含在山东华电济宁鱼台200MW水上漂浮光伏发电项目（一期70MW）总投资中：112400万元）环保投资（万元）70环保投资占比（%）1.4施工工期9个月是否开工建设。否口是：专项评价设置情况用的加丁蚀良，依州小珏会吞导则输变电（HJ24-2020）附录B第根据环境影响评价技木。01D.Z.1款要求，本次设置电磁环境比稀土木、中心影响专项评价。规划情况1、规划名称：山东省人民政府关于印发山东省能源发展“十四五”规划的通知；审批机关：山东省人民政府：审批文号：鲁政字号021政3号;2、规划名称：山东省人民政府关于印发山东省新能源产业发展规划（2018-2028年）的通知审批机关：山东省人民政府；审批文号：鲁政字2018004号；3、规划名称：济宁市人民政府关于印发济宁市能源发展“十四五”规划的通知：审批机关：济宁市人民政府；审批字号：济政字（2022）5号。4、本项目已列入济宁市“十四五”及远景电网规划（济宁市能源局关于印发济宁市“十四五”及远景电网发展规划的通知济能字202116号）。规划环境影响评价情况无规划及规划环境影响评价符合性分析根据山东省人民政府关于印发山东省能源发展“十四五”规划的通知（鲁政字2021143号），本项目属于渔光互补光伏发电项目配套升压站建设工程，符合规划中“实施可再生能源倍增行动计划”。根据山东省人民政府关于印发山东省新能源产业发展规划（2018-2028年）的通知（鲁政字2018204号），本项目属于太阳能产业（太阳能发电配套升压站建设），符合“山东省调整优化能源结构的发展方向”要求。根据济宁市人民政府关于印发济宁市能源发展“十四五”规划的通知（济政字（2022）5号），本项目属于集中式光伏。重点深耕“光伏+塌陷地治理”基地。聚焦光伏和生态修复融合发展，重点推进邹城市、微山县、鱼台县、曲阜市和嘉祥县等采煤沉陷区结合农业、渔业综合治理工程建设光伏电站，大力推动济宁市国家级采煤沉陷区光伏发电基地二期建设，鼓励新增塌陷地光伏+同步治理模式。本项目为利用采煤塌陷区的光伏发电项目配套建设的升压站，符合济宁市人民政府关于印发济宁市能源发展“十四五”规划的通知（济政字（2022）5号）的相关要求。根据济宁市“十四五”及远景电网规划，本项目为济宁电网规划中项目，符合电网规划要求。其他符合性分析1、产业政策符合性分析根据产业结构调整指导目录（2019年本），拟建项目属于鼓励类“四、电力”中“10、电网改造与建设，增量配电网建设”项目，拟建项目的建设符合国家产业政策。2、“三线一单”符合性分析根据济宁市人民政府关于印发济宁市“三线一单”生态环境分区管控方案的通知（济政字202127号），济宁市实施生态环境分区管控，健全国土空间开发保护制度，积极推动形成绿色发展方式。本项目与“三线一单”符合性分析如下。（1） 生态保护红线根据建设单位到鱼台县自然资源和规划局调查的实际结果，拟建22OkV升压站不位于“三区三线”区域中，不涉及新版红线。本项目地理位置图见附图U（2） 环境质量底线符合性分析本项目采取各项污染防治和生态保护措施后，对周围地表水、地下水及土壤环境的影响不大，不会改变项目所在区域的环境功能，不触及环境质量底线。（3） 资源利用上线符合性分析本项目运营期不消耗天然气、煤炭等，食堂使用电磁炉、电炊具；项目用水主要为生活用水，用水量较小，项目建设及运营不会突破区域资源利用上线。（4） 生态环境准入清单根据济宁市人民政府关于印发济宁市“三线一单”生态环境分区管控方案的通知（济政字（2021）27号），本项目位于济宁市鱼台县清河镇，本项目属于“一般管控单元”，见附图2。表1本项目与“清河镇生态环境准入清单”符合性分析环境管控单元编码环境管控单元名称行政区划管控单元分类省市县ZH37082730008清河镇山东省济宁市鱼台县一般管控单元文件要求本项目情况是否符合要求1 .新建、改建、扩建涉气工业项目，在满足产业准入、总量控制、排放标准等管理制度要求的前提下，应大力推进项目进园、集约高效发展。2 .一般生态空间原则上按限制开发区域的要求进行管理。本项目不属于涉气工业项目。符合（二）污染物排放管控。本项目情况是否符合要求1 .落实水环境保护的普适性要求。推进城乡生活污染和农业面源污染治理，加强污染物排放管控，推动水环境质量不断改善。2 .严格执行山东省区域性大气污染物综合排放标准（DB37/2376-2O19）排放要求，SO2、NoX、烟粉尘、VOCs排放量不得超过区域允许排放量。全面加强VOCS污染管控。加大秸秆禁烧管控力度。本项目属于光伏发电项目，在运营期无废气产生。项目废水主要为生活污水，经地埋式污水处理装置处理后回用厂区绿化等，不外排。符合（三）环境风险防控本项目情况是否符合要求1.当预测到区域将出现重污染天气时，根据预警发布，按级别启动应急响应，落实各项应急减排措施。本项目无生产废气产生，食堂产生的油烟经处理后达标排放。符合（四）资源开发效率要求本项目情况是否符合要求1 .严控高耗水项目。水资源开发应当优先利用地表水，严格控制开采地下水。2 .推进冬季清洁取暖，实现清洁能源逐步替代散煤。严防散煤复烧，对暂未实施清洁取暖的地区，确保使用的散煤质量符合标准要求。本项目不属于高耗水项目，不开采地下水；属于太阳能发电项目，不耗煤，同时对于降低煤炭消耗也具有积极的意义。符合综上，本项目的建设符合济宁市单”生态环境分区管控方案的通知文件要求。亍人民政府关于印发济宁市“三线一（济政字字02127号）中的“三线一单”3、项目与关于开展储能示范应用的实施意见（鲁发改能源2021254号）符合性分析表2项目与关于开展储能示范应用的实施意见（鲁发改能源2021254号）符合性分析实施意见内容本项目情况符合性（一）创新发展模式统筹利用当地资源，因地制宜推动风光（火）储一体化项目建设。新增集中式风电、光伏发电项目，原则上按照不低于10%比例配建或租赁储能设施，连续充电时间不低于2小时。支持各类市场主体投资建设运营共享储能设施，鼓励风电、光伏发电项目优先租赁共享储能设施，租赁容量视同其配建储能容量。鼓励有条件的风电、光伏发电项目配套制氢设备，制氢装机运行容量视同配建储能容量。拟建项目租赁华电滕州新源热电有限公司的储能设施。符合本项目建设符合关于开展储能示范应用的实施意见（鲁发改能源2021254号）文件要求。4、选址合理性分析（1）根据鱼台县城市总体规划（2012-2030年）“中心城区用地布局规划图”（附图3）,本项目不在中心城区用地布局规划范围，距离中心城区西北方向约9.75km,与鱼台县市城市总体规划不产生冲突。（2）根据鱼台县土地利用总体规划图（2006-2020）（见附图4）,拟建升压站用地类型为建设用地。根据鱼台县人民政府出具的鱼台县人民政府关于同意清河镇行政村建制优化工作的批复（鱼政字（2020）34号），同意撤销清河村、勺刘村、于屯村等3个行政村，设立清河村。目前，已拆迁的于屯村属于清河村。鱼台县行政审批服务局出具了同意拟建升压站选址的意见，且为项目出具了用地预审与选址意见书，为建设用地，拟建项目符合国土空间用途管制要求。二、建设内容拟建220kV升压站位于济宁市鱼台县清河镇原于屯村村址部分区域（该村现已拆迁），升压站南侧为老万福河，西侧和北侧为农田，东侧为已搬迁的于屯村。项目地理位置图见附图1,周边环境关系影像图见附图5,四周环境照片见下图。升压站建设区域综合楼建设区域升压站东侧地理位置升压站南侧升压站北侧升压站东侧（临时核酸板房，场区外）升压站南侧（抽水泵房，场区外）升压站西北侧升压站南侧（于屯村白事公建房，场区外）注：于屯村白事公建房、抽水泵房，平时闲置，无人居住。本次拟建的220kV升压站为“山东华电济宁鱼台200MW水上漂浮光伏发电项目（一期70MW）”的配套工程。山东华电济宁鱼台200MW水上漂浮光伏发电项目（一期70MW）环境影响报告表已于2022年12月21日通过了济宁市生态环境局鱼台分局的审批（济环报告表（鱼台）202254号）。该环评报告中对光伏发电工程、35kV集电线路工程及22Okv升压站工程等施工期、运营期产生的废气、废水、噪声、固废等一般污染物及生态环境一并进行了影响评价。本次环评主要对拟建的22Okv升压站（主变规模1X200MVA）进行电磁和噪声环境影响评价。本期建设规模为拟建22OkV升压站全部内容，评价内容为拟建220kV升压站全部内容。项目组成及规模关于变电站项目产生的废气、废水、固废等内容引用山东华电济宁鱼台200MW水上漂浮光伏发电项目（一期70MW）环境影响报告表中的评价内容。送出输电线路电磁环境影响单独环评，不在本次评价范围内。拟建项目主要建设内容见下表。表3项目组成及规模一览表工程类别工程名称建设内容备注主体工程电压等级22035kV新建主变压器22OkV升压站内设置1台200MVA主变，主变户外，22OkV配电装置采用户外GlSo新建配电装置本期共5个集电进线柜、1个SVG柜、1个接地变兼站用变柜、1个主变进线柜、1个储能柜、1个母线PT柜。新建无功补偿本期工程拟在35kV侧安装-12.5MVarS+25MVar无功补偿装置1套，直挂式、水冷、SVG型动态无功补偿装置，以保证35kV线路出线侧功率新建因数保持在0.95SLO之间。220kV出线升压站220kV线路规划1回，本期1回，本期采用单母线的接线方式。220kV输出线路单独环评，不在本次环评范围之内。新建35kV进线35kV采用户内金属铠装手车式高压开关柜，规划采用2段单母线接线，本期2回。新建储能系统本项目租赁华电滕州新源热电有限公司的储能设施。本次评价不涉及。租用辅助工程综合楼综合楼平面尺寸为27.3xl5.2m,共一层。建筑面积414.96m2,主要包括应急工作室、应急休息室、消防及安全工器具室、仓库及工器具室、配餐室、餐厅、保安室、卫生间等。采用现浇混凝土框架结构，外墙24Omm厚加气混凝土砌块填充墙，层高3.6米。新建综合自动化系统本站按“少人值守、远程集控”的原则设计，升压站计算机监控系统采用开放式分层分布结构，由站控层、间隔层构成。新建公用工程给排水项目施工用水、生活用水依托于屯村（该村已拆迁）既有给水管网。升压站区内的厨房废水经隔油装置处理后和其它生活污水经站区内的污水体化处理设备处理后排入集水池（2mx2mx3m,全地下结构），全部回用于站区绿化、道路洒水等，不外排。新建用电施工用电引接附近村庄IOkV农网，引接长度约2km,另备用3台75kW柴油发电机作为施工备用电源；升压站用电电源来自站外的IokV系统电源。新建制冷、取暖设置分体式空调系统，夏季制冷，冬季制热，并预留电暖气插座满足极寒天气下的供暖要求。新建环保工程废气项目运营期无工艺废气产生；厨房油烟经油烟净化器净化处理后，通过根高于房顶1.5m的烟囱排放。新建废水升压站内安装1台地埋式污水处理设备，设计处理能力Iom3/d。项目产生的废水主要为生活污水及食堂废水，生活污水与经隔油处理后的食堂废水通过化粪池收集后，全部进入站区内污水处理设备处理，回用于站区绿化、道路洒扫。新建噪声项目运营期噪声主要为变压器、生活给水泵等设备运行噪声，通过选用低噪声设备、优化设备布局、地下布置等方式，降低噪声环境影响。新建固体废物本项目的一般固体废物主要为生活垃圾、餐厨垃圾、污水处理设备污泥。危险固体废物主要为升压站内产生的废铅蓄电池、变压器检修或事故时产生的废变压器事故油、废电容等。生活垃圾、餐厨垃圾和体化设施污泥委托当地环卫部门定期清运。FI常检修过程产生的废电容、升压站运行期间更换铅蓄电池，统一收集暂存于危废间，委托有资质的危废处置单位处置。变压器、SVG设备检修状态下的废变压器油产生量较小，盛装于油桶中暂存于危废暂存间，定期委托有资质的单位处置。升压站区北部设有1座钢筋混凝土框架结构危废暂存间，4.8X4.8m,层高3.6m,面积约为23,体积约82.94n,分类暂存项目产生的危险废物。升压站中北部、主变压器旁设钢筋混凝土事故油池，有效容积为47no主变下方设有贮油坑有效容积为60m30新建临时工程升压站全地）凯殳不额外设临时占地区，施工所需用地均在升压站征地范围内。（永久占/一、升压站平面布置拟建升压站呈“7”字形，升压站占地面积约1798InA围墙内占地面积16689.向北架空出线，向东接入现状22OkV金威站。拟建升压站内包括生产区、管理办公区。总平而及现场布置生产区位于拟建升压站的北部，包括SVG设备、主变、35kV预制舱、事故油池、危废间等。主变位于站区北部，向北出线接出，主变下方设有贮油坑，事故油池位于主变东侧，SVG设备位于主变西侧，35kV预制舱位于主变南侧，危废间位于主变西侧，站区西北部。管理办公区包括综合楼、一体化污水处理设备、清水池、化粪池等。综合楼位于站区中部；污水处理设备、清水池、化粪池位于综合楼西侧、站区中部。站区出入口位于东边界，站内设环形道路，道路宽度4.5m,为混凝土道路。升压站区功能分区明确，相互干扰小。升压站总平面布置图见附图6。二、施工布置升压站施工场地布置于升压站永久占地区（征地范围内），场地现状没有需要拆除的建筑物，为拆除完成的平整场地。场区西北侧可供施工材料临时堆放，以上区域根据施工期安排及施工进度，适时调整。施工总平面布置图见附图70一、施工工艺本项目新建升压站施工工程按作业性质可以分为以下阶段:土石方工程阶段，包括开挖、回填等；基础工程阶段，包括打桩、砌筑基础、主体结构施工等；配套设施安装阶段，包括配电装置楼内外部装修等；工程扫尾阶段，包括回填土方、修路、清理现场；投入运行使用。具体施工工艺流程及产污节点详见下图。施工 方 案扬尘、噪声、固体废物扬尘、噪声、固体废物、废水土石方阶段基础施工阶段噪声、固体废物扬尘、固体工程扫尾配食设施安装投入运行使用图1施工期工艺流程图表4施工工艺及方法序号施工场所施工工艺、方法1新建站区及施工区回填采用自卸卡车分层立抛填筑，推土机摊铺，并使厚度满足要求，振动辗压密实，边角部位采用平板振动夯实。2建（构）筑物采用人工开挖基槽，钢模板浇制钢筋混凝土。砖混、混凝土、预制构件等建材采用塔吊垂直提升，水平运输采用人力推车搬运。3配电网架采用人工开挖基槽，钢模板浇制基础，钢管人字柱及螺栓角钢梁构架在现场组装，采用吊车；设备支架为浇制基础，预制构件在现场组立。4管线、管沟机械和人工相结合开挖基槽。5站内外道路土建施工期间先铺混凝土底层，待土建施工、构支架吊装施工基本结束，大型施工机具退场后，再铺筑永久路面层。二、施工时序土建施工本着先地下、后地上的顺序，依次施工办公生活区、生产区，接地网、地下管线主线与相应的地下工程设施（给排水、消防管道、电缆沟道）同步施工，电缆管预埋与基础施工应紧密配合，防止遗漏。基础施工完后即回填，原则上要求影响起重设备行走的部位先回填。起重机械行走时要采取切实可行的措施保护其下部的设备基础及预埋件。本项目总体施工时序参照以下进行：升压站占地区域内场地平整、综合楼施工及地下构筑物施工、主变及配电装置等基础施工、回填、装修及设备安装调试、绿化及道路施工、投产运营。三、建设周期本项目计划于2023年2月开始建设，2023年10月竣工，工期约为9个月。四、土石方平衡根据山东华电济宁鱼台200MW水上漂浮发电项目水土保持方案报告书（报批稿），升压站工程建设共需挖方约0.05万填方1.91万m）外购土方1.86m表5土石方平衡表挖方量填方量弃方（外运方）量借方（外购方）量0.05万m31.91万m301.86m3三'生态环境现状'保护目标及评价标准一、功能区划|1、主体功能区划山东省主体功能区规划中，按照不同区域的资源环境承载能力、现有开发强度和未来发展潜力，以是否适宜或如何进行大规模高强度工业化城镇化开发为基准，将全省国土空间分为优化开发、重点开发、限制开发和禁止开发四类区域。本项目占地区域为济宁市鱼台县张黄镇及清河镇，其中张黄镇属于重点开发区域，位于国家级农产品生产区。两镇不属于限制开发和禁止开发区域，山东省主体功能区划图见附图8。2、生态功能区划根据山东省重点生态功能保护区规划(2008-2020)，全省共划定31个重点生态功能保护区，总面积约25297km：占陆地和领海总面积的7.7%。其中鲁东丘陵生态区3个，鲁中南山地丘陵生态区12个，鲁西南平原湖泊生态区3个，鲁北平原和黄河三角洲生态区4个，近海海域与岛屿生态环境生态区9个。包括6个类型，其中水源涵养生态功能保护区10个，水土保持生态功能保现状护区和防风固沙生态功能保护区各1个，洪水调蓄生态功能保护区5个，生物多样性保护生态功能保护区7个，海洋生态功能保护区7个。I本项目所在区域不涉及上述重点生态功能保护区，见附图9。项目所在区域环境空气质量功能区属二类区，执行环境空气质量标准(GB3095-2012)二级标准；项目附近的地表水体为老万福河，执行地表水环境质量标准(GB3838-2002)IIl类标准；地下水环境属于地下水质量标准(GBT14848-2017)In类标准适用区；声环境属于声环境质量标准(GB3096-2008)2类标准适用区。二、生态环境现状|1、地形地貌鱼台县地处黄泛冲积平原北部，地势西南部略高，东北部稍低，地面坡降为1/100001/15000。平均海拔35米，最高点在鱼城镇，海拔37.3米，最低点在东部沿湖地区，海拔33.3米。东西相对高差3.5米，南北相对高差2.3米。拟建升压站区域地形平坦，位于于屯村拆迁之后的原村址建设用地。2、地质拟建项目区在大地构造单元上隶属华北地台区鲁西断块之鲁西一鲁北沉降平原区的次一级构造单元东阿一济宁断块缓慢倾斜沉降平原区，地层属鲁西地层分区。地层为鲁西地层区，结晶基底形成于太古代一早、中元古代，由一套中、深变质的片麻岩系组成：基底之上的古生界沉积盖层发育，主要由寒武系、奥陶系、石炭系和二叠系地层组成，岩性主要为：石灰岩、页岩、白云质灰岩、砂页岩、砂砾岩。上述地层多被新生界第四系覆盖。新生界第四系地层层厚数十米至数百米，岩性主要为粉土、一般粘性土及砂类土等构成。距离项目区域较近的大型河流为老万福河，又叫清河，是原万福河的下游段。干流发源于金乡县城关王杰村。老万福河始于金乡城郊刘堂东南，于高河乡东夹村出金乡县，至鱼台县宋弯东进入南阳湖，总长34公里，流域面积536平方公里。位于项目区东侧655m有一鱼台鹿洼省级湿地公园，由鹿洼矿采煤塌陷而成，是山东省省级湿地公园，距微山湖70公里，由陆地和水域构成，目前总面积275公顷。鹿洼湿地公园是典型的温带湿地生态系统，生物多样性丰富，自然景观独特，具有很高的保护价值和科研价值。拟建站址区地下水类型为第四系孔隙潜水，主要赋存于粉土层中。地下水稳定水位埋深0.5OSL00m,该区地下水历年平均最高水位埋深接近地表。拟建区地层为第四系全新统冲积湖积层（Q4T）。填土主要为房屋拆迁形成的建筑垃圾，主要分布在地表，平整场地将该层清除。厂区地层的主要特征自上而下描述如下：粘土：黄褐色，软塑S可塑状态，湿S很湿，层厚4.405.15m,层底高程28.93-29.69mo粉质粘土：褐黄、黄灰、灰褐等色，可塑状态为主，局部硬塑状态，湿S很湿，局部混姜石，层厚2.704.90,层底埋深7.509.60m,层底高程24.4626.65m。粉土：褐黄、黄灰、黄褐等色，密实，很湿，夹粉质粘土薄层，层厚3.35-5.25m,层底埋深13.8014.25m,层底高程20.1120.28m。根据场地的地层结构及工程性质分析，按建筑抗震设计规范（GB50011-2010）（2016年版）表4.L3和表4.L6判定：拟建场区场地土类型主要为中软土；场地类别为III类场地。根据中国地震动参数区划图（GB18306-2015）及山东省建设工程抗震设防条例，本区基于口类场地的地震动峰值加速度为0.05g（相应的地震基本烈度为6度第二组），地震动反应谱特征周期为0.40s,按IH类场地调整后地震动反应谱特征周期为0.55s。3、气候气象鱼台县属暖温带季风型半湿润大陆性气候，春季回暖快而变化剧烈，降水稀少、蒸发量大，气候干燥：夏季为暖湿的东南气流所控制，炎热多雨，多有雷雨大风；秋季光照充足，气候宜人，日夜间温差较大；冬季为寒冷的西北气流所控制，低温干燥，雨雪稀少。年平均气温13.7o0；7月平均气温27.4。，1月平均气温-1.3。；极端最高气温40.6。（1967年6月4日），极端最低气温78.2。（1967年1月4日）。年平均降水量697.0毫米，夏季降水最多，占年降水量的58.9虬年均相对湿度72%。平均无霜期213天。年平均日照时数2324.3小时。太阳辐射年平均总量492.1千焦/平方厘米。常年盛行风向为东南风，冬季多北风、西北风。自然灾害以干旱、雨涝、低温、干热风为主，各类灾害性天气频繁。4、生态环境项目区属植被类型属暖温带落叶阔叶林。由于长期垦殖，河道沿线所经过县原始植被已不复存在，现主要为人工植被和次生植被。项目区植物分布主要有农田植被和林草植被。粮食作物主要有小麦、玉米、高粱等；经济作物有棉花、花生、芝麻等；蔬菜主要有白菜、黄瓜、大蒜、辣椒等。树木以杨、柳、榆、刺槐为主。草坡植被多为北方干旱型一年或多年生杂草，主要分布在堤坡上。区域内林草植被覆盖率约为31%。鱼台县动植物种类丰富。植被类型属暖温带落叶阔叶林。现主要为人工植被和次生植被。项目区植物分布主要有农田植被和林草植被。全县的动物种类也比较多，饲养动物有30多种，水生鱼类78种，软体动物36种。饲养的畜禽主要有牛、马、驴、骡、猪、羊、兔、鸡、鸭、鹅十大类群，还有貂和鹤鹑。经现场调查，升压站占地区域及周边环境都已被开发使用，区域自然生境基本消失，生物多样性程度偏低。评价范围内生态环境总体特征为人工化程度高，植被稀疏，覆盖率低。项目所在区域以低矮灌木植物、草本为主，主要为荆草、狗尾草、芦苇、黄蓿菜等植物。无重点保护野生植物及珍稀濒危植物分布。动物主要以常见小型啮齿类动物为主，如野兔、老鼠、刺猬；常见鸟类以麻雀、喜鹊等常见种为主。未发现国家重点保护野生动物及其栖息地、繁殖地等。三、环境质量现状1、环境空气质量现状根据济宁市生态环境局发布的2021济宁市环境质量状况（简报），本项目所在区域SO2、NO2年均值分别为12Pgm3,31Pgm3,以及CO日平均第95百分位数浓度为1.2mgm3,均可以满足环境空气质量标准（GB3095-2012）二级标准的要求。PMk、PM25年均值年均值分别为77g45Pgm3,以及。3日最大8小时滑动平均值的第90百分位数浓度为170mgm1均不满足环境空气质量标准（GB3095-2012）二级标准的要求。因此，本项目所在区域不属于环境空气质量达标区。根据鱼台县人民政府网站公开发布的2021年1月-12月鱼台县空气质量报告，鱼台县2021年So2、NO2、C0、03年均浓度分别为0.026mgm0.028mgm1.026mgm0.076mgm3均能够满足环境空气质量标准(GB3095-2012)及其修改单中二级标准要求；PM队PMzs年均浓度分别为0.113mg0.061mg年均浓度超标，项目所在区域属不达标区，Pho、PM2.5为影响该区域空气质量的首要污染物。超标原因主要是由于济宁市鱼台县地处我国的北方地区，干旱少雨、风沙较大，同时机动车辆的迅速发展所带来的地面扬尘、汽车尾气和烟尘也是一重要原因。目前鱼台县人民政府正积极落实山东省新一轮“四减四增”三年行动方案(20212023年)、山东省生态环境委员会办公室关于印发山东省深入打好蓝天保卫战行动计划(20212025年)、济宁市大气污染防治条例、济宁市2021年污染防治攻坚方案等文件要求，采取以上措施来改善区域环境空气质量。2、电磁环境质量现状为了解拟建升压站址周围的电磁环境现状，委托山东丹波尔环境科技有限公司对拟建开压站站界及周边电磁环境保护目标的工频电场、工频磁场进行现状检测，电磁环境现状详见“电磁环境影响专题评价”。根据环境影响评价技术导则输变电(HJ24-2020),电磁环境评价范围为升压站站界外40m范围内，评价范围有1处电磁敏感目标。根据2023年1月31日电磁环境现状检测结果，拟建升压站站址四周工频电场强度为0.05Vm-18.13Vm.磁感应强度为0.0040PT-O.0045PTo电磁环境敏感目标处，升压站内拟建综合楼工频电场强度为0.87Vm.磁感应强度为0.0040IIT；升压站站址东侧的电磁环境保护目标一临时核酸板房处的工频电场强度为0.05Vm.磁感应强度为0.0046PT；均满足电磁环境控制限值(GB8702-2014)规定的工频电场强度公众曝露控制限值4000V/m、工频磁感应强度公众曝露控制限值100Fn的要求。3、声环境质量现状(1)监测布点确定的声环境评价范围为升压站厂界周围20Oln,评价范围内无声环境保护目标。于升压站站界外各布设一个声环境质量监测点，监测布点见附图11。表6升压站周边声环境现场监测布点一览表监测点位类型编号布点位置升压站四周厂界监测点Bl升压站北边界外Im处，地上1.2m高度B2升压站东边界外Im处，地上1.2m高度B3升压站南边界外Im处，地上1.2m高度B4升压站西边界外Im处，地上1.2m高度B5升压站西边界外Im处，地上1.2m高度(2)监测因子等效连续A声级。(3)监测时间及频次监测1天，昼、夜间各监测一次，2023年1月8日。(4)检测设备名称：多功能声级计；型号：AWA6228+；仪器编号:JCO3-01-2017；频率范围：IOHZS20kHz；声压级测量范围：高量程：(30142)dBA；低量程：(20132)dBA；使用条件：工作温度T5°C55°C,相对湿度20%90%:检定单位：山东省计量科学研究院；证书编号：Fl1-20221036；有效期至：2023年05月29日。声校准器型号：W6221;出厂编号：1005876；检定单位：山东省计量科学研究院；证书编号：Fl1-20220869；有效期至：2023年05月10日。(5) 检测气象条件表7检测期间气象条件检测时段气象条件昼间(11：40-13：00)天气：晴；温度：7.8C-9.2C；相对湿度：29.3%-32.7%；风向：北风；风速：l()mSSI.2ms;气压：IOlkPa夜间（22：OoS22：45）天气：晴：温度：0.9CSl.9C；相对湿度：41.5%44.7%;风向：北风；风速：1.2mss1.3ms;气压：IOlkPa(6) 质量保证措施本项目由通过CMA认定的，具备环境噪声检测资质的山东丹波尔环境科技有限公司进行检测，检测点位的选取具有代表性，所用检测设备经山东省计量科学研究院校准合格，检测时检测仪器均处于校准有效期内且处于正常工作状态。现场由两名经过专业培训且取得岗位合格证书的检测人员共同进行检测，对原始数据进行了清楚、详细、准确的记录。检验报告实行三级审核制度。(7)监测结果拟建升压站站界声环境现状检测结果见下表。表8拟建升压站站界声环境现状监测结果表编号监测点位位置检测结果(修约值)执行标准昼间夜间Bl升压站北边界外Im处，地上1.2m高度4339昼间：60dB(A)、夜间：5OdB(A)B2升压站东边界外Im处，地上1.2m高度4338B3升压站南边界外Im处，地上1.2m高度4239B4升压站西边界外Im处，地上1.2m高度4237标B5升压站西边界外Im处，地上1.2m高度4238达标范围42433739达标根据声环境现状检测结果，拟建升压站站界外声环境现状检测值昼间为4243dB(A)、夜间为3739dB(A),满足声环境质量标准(GB3096-2008)2类声环境功能区环境噪声限值要求。与项目有关的原有环境污染和生态破坏问题无生态环境保护目标根据建设项目环境影响报告表编制技术指南生态影响类(试行)，不设置专项评价(地表水、地下水、生态、大气、噪声、环境风险)的报告表项目，不需按相关导则进行分析，本项目判定各要素评价等级是根据环境影响评价技术导则输变电(HJ24-2020)要求，以此确定评价范围，来统计评价范围内的敏感目标。一、评价等级判定1、电磁环境根据环境影响评价技术导则输变电(HJ24-2020)规定，电磁环境影响评价工作等级的划分见下表。表9输变电建设项目电磁环境影响评价工作等级分类电压等级工程条件评价工作等级交流220kV升压站户内式、地下式三级户外式二级本项目为新建22OkV交流升压站，主变为户外布置，因此本项目电磁环境评价等级为二级。2、声环境拟建项目所处区域未规划声环境功能区，根据声环境功能区划分技术规范(GB/T15190-2014),判定本项目声环境功能区为GB3096规定的2类区，项目声环境评价范围内(升压站边界外20Om)无声环境保护目标，根据环境影响评价技术导则声环境(HJ2.4-2021),声环境为二级评价。（3）生态环境表10生态评价工作等级划分表判定原则本项目情况a）涉及国家公园、自然保护区、世界自然遗产、重要生境时，评价等级为级；拟建项目不涉及国家公园、自然保护区、世界自然遗产、重要生境。b）涉及自然公园时，评价等级为二级；拟建项目不涉及自然公园。O涉及生态保护红线时，评价等级不低于二级；拟建项目不涉及生态红线。d）断属于水文要素影响型且地表水评价等级不低于二级的建设项目，生态影响评价等级不低于二级；拟建项目不属于水文要素影响型建设项目Oe）地下水水位或土壤影响范围内分布有天然林、公益林、湿地等生态保护目标的建设项目，生态影响评价等级不低于二级；拟建项目地下水水位或土壤影响范围内没有天然林、公益林、湿地等生态保护目标。f）当工程占地规模大于20km2时（包括永久和临时占用陆域和水域），评价等级不低于二级：改扩建项目的占地范围以新增占地（包括陆域和水域）确定；拟建项目占地共计1798Im2。除本条a）、b）、c）、d）、e）、f）以夕卜的情况，评价等级为三级。本项目不涉及a）、b）、c）、d）、e）、f）,故为三级。根据环境影响评价技术导则生态影响（HJI9-2022）,本项目占地及评价范围均不涉及生态敏感区;项目占地规模（永久、临时）为17981k（o.oi7k）2）,小于20k>2,因此，生态环境为三级评价。（4）地表水环境升压站运营期产生的生活污水及食堂废水，经站内污水处理设备处理后，回用于站区绿化、道路洒扫等，不外排。根据环境影响评价技术导则地表水环境（HJ2.3-2018）,本工程水污染影响评价等级为三级Bo二、评价范围确定根据环境影响评价技术导则输变电（HJ24-2020）,电磁环境评价范围为升压站站界外40m范围内。根据环境影响评价技术导则声环境（HJ2.4-2021）,声环境评价范围为升压站站界外20OnI范围内。根据环境影响评价技术导则输变电（HJ24-2020）,生态环境评价范围为升压站站界外500m范围内。本项目不需设置地表水环境影响评价。本项目评价范围见附图11。三、环境保护目标1、电磁环境根据建设项目环境影响评价分类管理名录(2021年)“输变电工程”环境敏感区含义“第三条(一)中的全部区域；第三条(三)中的以居住、医疗卫生、文化教育、科研、行政办公等为主要功能的区域”及环境影响评价技术导则输变电(HJ24-2020)(电磁环境敏感目标包括住宅、学校、医院、办公楼、工厂等有公众居住、工作或学习的建筑物)、环境影响评价技术导则声环境(HJ2.4-2021)(声环境保护目标：依据法律、法规、标准政策等确定的需要保持安静的建筑物及建筑物集中区)的规定，经现场勘查：拟建升压站站界外40m评价范围内有1处电磁环境敏感目标。项目建成后，站区内拟建设一栋综合楼，距离主变约35m,考虑到综合楼内有工作人员，将拟建的综合楼纳入电磁环境影响评价范围内，具体见下表。表11评价范围内电磁环境目标监测点位编号名称功能分布数量楼层昌度与项目相对位置A6拟建升压站内综合楼，生活、办公
