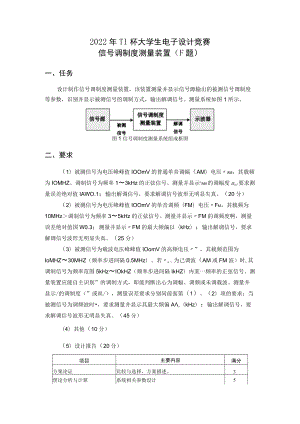

2022年TI杯大学生电子设计竞赛信号调制度测量装置（F题）一、任务设计制作信号调制度测量装置，该装置测量并显示信号源输出的被测信号调制度等参数，识别并显示被测信号的调制方式，输出解调信号。测量系统如图1所示。图1信号调制度测量系统组成框图二、要求（1）被测信号为电压峰峰值IOOmV的普通单音调幅（AM）电压am，其载频为IOMHZ、调制信号为频率13kHz的正弦信号。测量并显示“am的调幅度ma1要求测量误差绝对值IAWO.1；输出解调信号，要求解调信号波形无明显失真。（20分）（2）被测信号为电压峰峰值IOOmV的单音调频（FM）电压Fm，其载频为10MHz调制信号为频率35kHz的正弦信号。测量并显示FM的调频度啊，测量误差绝对值国W0.3；测量并显示FM的最大频偏以（kHz）；输出解调信号，要求解调信号波形无明显失真。（25分）（3）被测信号为载波电压峰峰值IOomV的高频电压”，其载频范围为IoMHZ30MHZ（频率步进间隔0.5MHz）。若n为己调波（AM或FM波）时,其调制信号为频率范围5kHzIOkHZ（频率步进间隔IkHZ）内某一频率的正弦信号。测量装置应能自主识别”的调制方式，即能判断出心为调幅、调频或未调载波。测量并显示/的调制度（”或皿/），测量误差要求分别同前面第（1）、（2）项的要求；当被测信号为调频波时，要求测量并显示其最大频偏A,（kHz）；输出解调信号，要求解调信号波形无明显失真。（45分）（4）其他（10分）（5）设计报告（20分）项目主要内容满分方案论证比较与选择，方案描述。3理论分析与计算系统相关参数设计5电路与程序设计系统组成，原理框图与各部分电路图，系统软件与流程图。5测试方案与测试结果测试结果完整性，测试结果分析。5设计报告结构及规范性摘要，正文结构规范，图表的完整与准确性。2总分20三、说明（1）题中“普通单音调幅波”是指：载波为正弦波，调制信号为单频正弦信号，其频谱包括完整的载频与上、下边频分量。题中“单音调频波”是指：载波为正弦波，调制信号为单频正弦信号。（2）本题被测信号为AM信号时，其调幅度范围是：0.2VmaW1；被测信号为FM信号时，其调频度范围是：l<m,W6;被测信号为未调载波，是指被测信号为正弦载波或连续波（CW）。本题第（3）项要求测量装置能自主识别出被测信号的三种可能调制方式。（3）如测量装置需对被测信号进行A/D变换，应借鉴适用于对高频窄带信号抽样的“带通抽样定律”。“奈奎斯特抽样定律”亦称为“低通抽样定律”，它适于对基带信号的抽样。（4）测试时可自带具有AM/FM调制信号输出功能的信号源，并以自带信号源输出信号的参数设置值作为测量基准值。（5）要求第（3）项的操作必须是一键启动，装置应连续完成调制方式识别与调制度等参数的测量和显示，测量过程中不得有人工介入。
