电容器电抗器装置安装 施工技术安全交底记录工程文档范本.docx

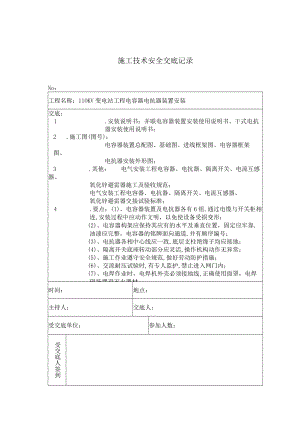

施工技术安全交底记录No：工程名称：11OKV变电站工程电容器电抗器装置安装交底：1 .安装说明书：并联电容器装置安装使用说明书、干式电抗器安装使用说明书；2 .施工图(图号)：电容器装置总配图、基础图、进线框架图、电容器框架图、电抗器安装外形图；3 .其他：电气安装工程电容器、电抗器、隔离开关、电流互感器、氧化锌避雷器施工及验收规范；电气安装工程电容器、电抗器、隔离开关、电流互感器、氧化锌避雷器交接试验标准；4 .要点：(1)、电容器装置及电抗器各有6组,通过电缆与开关柜相连,安装过程中应动作文明，以免使设备受损变形；(2)、电容器构架应保持其应有的水平及垂直位置，固定应牢靠,油漆应完整，电容器的铭牌面向通道,并有顺序编号；(3)、电抗器各相中心线应一致,底层支柱绝缘子均应接地；(4)、隔离开关底座转动部分应灵活,操作机构动作无异常；(5)、施工作业遵守安全规范,做好劳动防护措施；(6)、交流耐压试验时,有专人监护,禁止进入网门内；(7)、电焊作业时，电焊机外壳必须接地线,正确使用面罩，电焊现场摆设灭火器材.时间：地点：主持人：交底人：受交底单位：参加人数：受交底人签到
