地下车库工程施工组织设计方案工程文档范本.docx

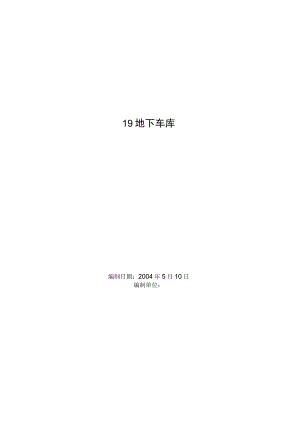

19地下车库编制日期：2004年5月10日编制单位：目录第一卷编制依据错误!未定义书签.第一章（一）建筑*设计的结构、建筑、水暖、电气图纸：错误!未定义书签。第二章（二）主要图集、标准、规程、规范：错误!未定义书签。第一节91YJ39错误!未定义书签.第二节错误!未定义书签.一、91YJ39错误!未定义书签.二、华北91SJ2错误!未定义书签.第三节华北91SJ2错误!未定义书签.第四节错误!未定义书签.一、华北91SJ2错误!未定义书签.二、DBJO1-26-96错误!未定义书签.三错误!未定义书签.第三章（三）主要法规：错误!未定义书签.第二卷工程概况错误!未定义书签.第一章（一）工程简介：错误!未定义书签.第二章（二）建筑设计概况：错误!未定义书签.第三章（四）水暖专业设计概况：错误!未定义书签.第三卷本工程重点、难点错误!未定义书签.第四卷施工部署错误!未定义书签.第一章（一）工程目标：错误!未定义书签.第二章（二）管理组织机构：错误!未定义书签.第三章（三）施工部署：错误!未定义书签.第四章（四）施工准备工作：错误!未定义书签.第五章（五）施工现场平面布置：错误!未定义书签.第五卷主要分部分项工程施工方案错误!未定义书签.第一章（一）施工测量：错误!未定义书签.第一节1、工程概况：错误!未定义书签.第二节2、施工测量的准备工作:错误!未定义书签.笫三节3、建筑物定位放线：错误!未定义书签.第四节5、高程控制错误!未定义书签.第五节6、楼梯测量放线：错误!未定义书签.第六节7、装饰工程测量：错误!未定义书签.第七节8、质量要求错误!未定义书签.第八节9、注意事项：错误!未定义书签.第二章（二）土方开挖及边坡支护：错误!未定义书签.第一节1、土方开挖错误!未定义书签.第二节2、边坡支护错误!未定义书签.第三章（三）钢筋工程：错误!未定义书签.第一节1、施工前准备：错误!未定义书签.第二节2、钢筋的加工：错误!未定义书签.笫三节3、钢筋种类：错误!未定义书签.第四节12、钢筋定位措施错误!未定义书签.第五节13、质量要求：错误!未定义书签.第四章（四）模板工程：错误!未定义书签.第一节1、基础底板模板：错误!未定义书签.第二节2、地下室外墙模板：错误!未定义书签。第三节3、楼板模板：错误!未定义书签。第四节4、柱模板:错误!未定义书签.第五节5、梁模板：错误!未定义书签.第六节6、楼梯模板：错误!未定义书签.第七节7、支、拆模工艺流程：错误!未定义书签.第八节8、支模质量要求:错误!未定义书签.第九节9、技术措施：错误!未定义书签.第十节10、模板拆除：错误!未定义书签.第五章（五）混凝土工程：错误!未定义书签.第一节1、底板混凝土：错误!未定义书签.第二节2、剪力墙混凝土施工：错误!未定义书签.第三节3、楼板混凝土施工：错误!未定义书签.第四节4、混凝土试块的留置错误!未定义书签.第五节5、质量验收标准;错误!未定义书签.第六章（六）防水工程:错误!未定义书签.第一节1、防水概况：错误!未定义书签.第二节2、施工要求：错误!未定义书签.第三节3、地下室防水施工：错误!未定义书签.第四节4、屋面防水施工：错误!未定义书签.第五节5、卫生间防水施工：错误!未定义书签.第七章（七）±方回填：错误!未定义书签.第八章（八）砌筑工程：错误!未定义书签.第一节1、施工准备：错误!未定义书签.第二节2、施工工艺：错误!未定义书签.第九章（九）脚手架工程：错误!未定义书签.第一节1、满堂红脚手架：错误!未定义书签.第二节2、内装修工具式脚手架：错误!未定义书签.第十章（十）楼地面工程：错误!未定义书签.第一节1、地砖地面：错误!未定义书签.第二节2、水泥地面：错误!未定义书签.第十一章（十一）内装修工程：错误!未定义书签.第一节1、砌体墙抹灰：错误!未定义书签.第二节2、袖面砖镶贴：错误!未定义书签.第三节3、乳胶漆墙面：错误!未定义书签.第四节4、顶棚：错误!未定义书签.第十二章（十二）外装修工程：错误!未定义书签.第十三章（十三）门窗工程：错误!未定义书签.第一节1、双玻保温塑钢窗：错误!未定义书签.第二节2、铝合金平开门：错误!未定义书签.第三节3、木质防火门安装：错误!未定义书签.第十四章（十四）电气工程：错误!未定义书签.第一节1、施工依据：错误!未定义书签.第二节2、施工范围错误!未定义书签.第三节3、电源引入及供配电系统:错误!未定义书签。第四节4、穿墙套管：错误!未定义书签。第五节5、钢管敷设：错误!未定义书签.第六节6、管内穿线：错误!未定义书签.第七节7、金属线槽安装：错误!未定义书签.第八节8、电缆敷设：错误!未定义书签.第九节9、开关、插座安装：错误!未定义书签.第十节10、配电箱安装：错误!未定义书签.第十一节11、灯具安装：错误!未定义书签.第十五章（十五）暖卫、通风工程：错误!未定义书签.第一节工程基本概况错误!未定义书签.第二节2、劳动力配备：错误!未定义书签.第三节3、施工方法：错误!未定义书签.第四节4、基本操作方法：错误!未定义书签.第五节5、施工技术措施：错误!未定义书签.第六节6、施工要点：错误!未定义书签.第六卷施工进度计划错误!未定义书签.第一章（一）总工期控制错误!未定义书签.第二章（二）主要分部工程工期安排错误!未定义书签.第七卷工期保证措施错误!未定义书签.第一章（一）工期目标：错误!未定义书签.第二章（二）工期保证措施：错误!未定义书签.第八卷季节施工措施错误!未定义书签.第一章1、混凝土工程：错误!未定义书签.第二章2、水暖工程：错误!未定义书签.第九卷主要材料用量计划错误!未定义书签.第十卷主要机具设备配备错误!未定义书签.第一章（一）设备配置说明错误!未定义书签.第二章（二）本工程所采用的主要机械设备表错误!未定义书签.第三章（三）拟投入本工程的试验和检测、测量仪器设备表：错误!未定义书签.第十一卷质量保证措施错误!未定义书签.第一章（一）质量目标：错误!未定义书签.第二章（二）质量保证体系错误!未定义书签.第三章（三）组织保证措施错误!未定义书签.第四章（四）质量管理制度错误!未定义书签.第五章（五）技术保证措施错误!未定义书签.第六章（六）运用新技术、新工艺,确保工程质量错误!未定义书签.第七章（七）加强对分包队伍的管理及质量控制错误!未定义书签.第十二卷安全技术措施和保证制度错误!未定义书签.第一章安全生产目标错误!未定义书签.第二章（二）安全生产保证体系错误!未定义书签.第三章（三）安全生产教育错误!未定义书签.第四章（四）安全技术措施和保证制度错误!未定义书签.第五章（五）工程安全措施错误!未定义书签.第十三卷文明施工及环保措施错误!未定义书签。第一章文明施工措施错误!未定义书签。第二章（二）环境保护措施错误!未定义书签.第三章（三）消防保卫措施错误!未定义书签.第十四卷降低造价技术措施错误!未定义书签.第一章（一）技术措施：错误!未定义书签.第二章（二）管理措施错误!未定义书签.第十五卷成品保护措施错误!未定义书签.第一卷编制依据（一）建筑*设计的结构、建筑、水暖、电气图纸:图纸名称图纸编号出图日期建筑施工图结构施工图暖卫专业施工图电气专业施工图（二）主要图集、标准、规程、规范:类别名称图国钢筋混凝土结构预埋件集家建筑产品优选集第一节91YJ39第二节建筑产品优选集91YJ39防水套管S312建筑排水用硬聚氯乙烯（PVC-U）管道安装96S341钢筋混凝土结构施工图整体表示方法制图规则和构造详图00G101地方华北地区标准图88J、91SB>92系列木质防火门图集华北91SJ2第三节华北91SJ2第四节木质防火门图集华北91SJ2钢筋混凝土过梁京92G21外墙内保温构造图集（一）京93SJ8框架结构填充墙空心砌块构造图集京94SJ19外墙内保温构造图集（二）京95SJ9常用木门、钢木门京95-J61采暖与卫生工程施工及验收规范GBJ242-82土方与爆破工程施工及验收规范GBJ201-83地基与基础工程施工及验收规范GBJ202-83地下防水工程施工及验收规范GBJ208-83规喷射混凝土支护技术规范GBJ86-85国地下工程防水技术规范GBJ108-87混凝土结构工程施工及验收规范GB50204-92范家建筑地面工程施工及验收规范GB50209-95电气装置安装工程施工及验收规GB50254-59-规范96通风与空调工程施工及验收规范GB50243-97程汽车库、修车库、停车场设计防火规范GB50067-97砌体工程施工及验收规范GB50203-98行建筑机械使用安全技术规程JGJ33-86施工现场临时用电安全技术规范JGJ46-88业建筑装饰工程施工及验收规范JBJ73-91建筑桩基技术规范JGJ94-94混凝土泵送施工技术规程JGJ/T10-95钢筋机械连接通用技术规程JGJ107-96钢筋锥螺纹接头技术规程JGJ109-96钢筋焊接及验收规程JGJ18-96建筑工程冬期施工规程JGJ104-97建筑排水硬聚氯乙烯管道工程技术规程CJJ/T29-98建筑基坑支护技术规程JGJ120-99建筑给水硬聚氯乙烯管道设计与施工验收规程CECS41:92建筑给水铝塑复合管道工程技术规程CECS105:2000地方建筑工程施工测量规程DBJ01-21-95建筑安装分项工程施工工艺规程DBJ01-26-96DBJ01-26-96建筑安装分项工程施工工艺规程DBJ01-26-96建筑安装工程资料管理规程DBJ01-51-2000标建筑安装工程质量检验评定统一标准GBJ300-88国建筑工程质量检验评定标准GBJ301-88准家建筑采暖卫生与煤气工程质量检验评定标准GBJ302-88建筑电气安装工程质量检验评定标准GBJ303-88通风与空调工程质量检验评定标准GBJ304-88地方工程建设监理规程DBJ01-41-98（三）主要法规:序号名称编号1建筑工程质量管理监督法规文件汇编*市建设工程质量监督总站2中华人民共和国计量法85年主席令第28号3建设工程质量管理条例2000年1月IO日国务院颁发4中华人民共和国建筑法97年主席令第91号5*市建设工程施工试脸实行有见证取样和送检制度的暂行规定的补充通知京建法（1997）144号6预防校工程碱集料反应技术管理规定（试行）京建科（1999）230号7房屋建筑工程和市政基础设施工程实行见证取样和送检的规定京建质2000578号第二卷工程概况（一）工程简介：序项目内容1工程名称地下车库2工程业3设计单位4监理单位5工程地点6质量目标创*市结构优质工程,单位工程创*市优质工程.（二）建筑设计概况:项目内容功能地下车库建筑规模场地面积附首层面积Grf）建筑总面积Gn2）9399.986266.6512533.3建筑层数地下2层,局部地上1层.建筑层高地下2层3.45m地下1层3.1m建筑尺寸长度：148.2m宽度：53.2m屋面保温层为60厚聚苯乙烯泡沫塑料板；防水层采用PWE（3+3）高聚物改性沥青防水卷材.外墙面喷涂外墙涂料楼地面地砖楼面（各层卫生间、首层门厅、值班室、消防控制室）；细石混凝土楼面（车库坡道）；水泥楼面（其它部分）.内墙面白色釉面豉墙面（各层卫生间）；乳胶漆墙面（其它部分）.顶棚乳胶漆顶棚（各层卫生间、首层门厅、值班室、消防控制室）；板底抹灰顶棚（其它部分）.门窗外窗均为双玻保温塑钢窗,木质防火门,铝合金平开玻璃门.防水地下室混凝土刚性自防水，外加3+3mm厚PEE高聚物改性沥青防水卷材.屋面3+3mm厚PWE高聚物改性改性沥青防水卷材卫生间聚氨酯防水涂膜节能保温外墙内保温：内贴60厚增强石膏聚苯复合板保温层；卫生间等潮湿房间：贴60厚增强水泥聚苯复合板保温层；屋面：60厚聚苯乙烯泡沫塑料板保温层.（三）结构设计概况:基础类型筏式基础结构形式地下内框架结构；地上砖混结构.持力层土质情况粘质粉土3层，粉质粘土2层.地基承载力标准值fka=170kPa地下水位情况标高为40.41-41.79m,位于室外地面下3.2m.基础埋深-11.25m构造特点本工程为超长钢筋混凝土无缝施工.对底板和楼板设膨胀加强带，连续浇灌混凝土；对于边墙设后浇加强带，14天后用CEA-B膨胀混凝土浇筑.钢筋水平筋当d216时，采用锥螺纹机械连接；当d<14时，采用搭接连接.接头型式竖向筋当d216时，采用电渣压力焊；当dW14时，采用搭接连接.结构尺寸基础底板500mm基础梁厚度700mm加气混凝土砌块墙150mm多孔粘土席墙240mm底板、梁C30防水墙C30防水经强度顶板、梁C30防水楼板、梁C30防水腔等级地下二层柱C40地下一层柱C35（三）水暖专业设计概况:1、暖卫系统:系统名称管材连接方式保,、日/皿防腐采暖焊接钢管DN32丝接DN40焊接岩棉瓦防锈漆银粉各两道给水镀锌钢管丝接消火栓焊接钢管焊接防锈漆银粉各两道自动喷洒镀锌钢管DN100丝接DN>1OO法兰连接排水直排UPVC管粘接聚乙烯泡沫防锈漆银粉各两道压力焊接钢管焊接2、通风空调系统:系统名称管材连接方式保温防腐送排风镀锌钢板法兰连接（五）电气专业设计概况:项a系统介绍变配电系统380V/220V电源进线，设Il接室及配电间，保护系统为TN-C-S.动力系统干线以金属线槽敷设为主，支线为钢管暗配.昭，*5¼明系统包括公用照明，事故照明，疏散照明及障碍标志灯，大部采用荧光灯，共用照明为备用电源自投.保护接地总电位连接及重复接地消防系统采用总体保护方式,设火灾自动报警控制器、消防控制联动设备、消防电话总机.第三卷本工程重点、难点1、本工程是4#、5#及7#楼施工工期控制的关键，必须优化施工工序，合理安排施工顺序，尽量缩短施工工期，以保证4#、5#及7#楼的正常施工.2、本工程属超长混凝土结构，底板和各层顶板均采用微膨胀混凝土及加强带一次浇筑，需采取切实措施以保证超长混凝土结构质量，以防止混凝土出现裂缝.3、本工程土方开挖量大、混凝土浇筑量大，而安定路交通流量大，大型车辆出入不便，必须加强车辆调度和疏导，避免在土方开挖和混凝土浇筑时引起交通堵塞.4、本工程东侧及南侧均有居民居住，必须在施工中采取切实措施,尽力降低施工噪音，并做好协调工作，尽最大努力减少扰民，确保文明施X.5、本工程基坑开挖较深，招标文件要求不包括护坡，必须采取有效措施保证边坡稳定.6、施工质量标准高，工程的结构质量目标为*市结构优质工程，单位工程创*市优质工程，我单位拟运用创*市优质工程的成功经验，用技术措施确保工程质量.第四卷施工部署（一）工程目标：1、质量目标：实现对业主的质量承诺，以领先行业水平为目标,严格按照合同条款要求及现行规范标准组织施工，工程一次验收合格率达100%,分部工程优良率达到80%以上.观感质量得分率90%以上.创*市结构优质工程，单位工程创*市优质工程.2、安全目标：无因工死亡、重伤和重大机械设备事故；无火灾事故；无严重污染扰民；（4）无重大交通行车事故.3、工期目标：4、现场管理：管理目标：创建*市文明安全工地.管理办法：本工程采用计算机应用及信息技术管理：1）业主、监理、施工单位之间计算机局域联网信息共享技术：微机成本分析、网络计划、资料管理等,将技术交底、施工日志等技术、施工资料通过信息管理系统发布，使之传递迅速、及时.2）施工现场闭路监视系统：在施工现场各个部位设摄像探头，对所有施工工序进行全程电视监控，通过现代化管理手段,将图象集中于各主管部门，便于集中管理.3）电视闭路监视系统组成：系统由前端摄像设备、中间信息传输线和控制中心组成.前端设备：由彩色低照度CCD摄像机，各种规格的镜头，云台，解码器，防护罩等组成.控制中心的设备组成：控制中心有中心控制图象切换矩阵，各种规格的监视器，画面分割器，长时间录象机，交流稳压电源等组成.主控室设在项目经理办公室，甲方现场领导办公室，监理现场领导办公室，现场派出所设分控.（二）管理组织机构：1、组织机构：本工程按项目法组织施工，项目经理选派承担过大型工程项目管理，并具备丰富施工管理经验的国家一级项目经理担任；项目总工选派具有较高技术业务素质和技术管理水平、并有创优管理经验的工程技术人员担任.项目经理部对本项目的人、财、物按照项目法施工管理的要求实行统一组织，统一布置，统一计划，统一协调，统一管理，并认真执行IS09002质量标准，充分发挥各职能部门、各岗位人员的职能作用，认真履行管理职责,确保本项目质量体系持续、有效的运行.通过我们科学、严谨的工作质量和项目管理经验，确保实现合同规定的工期和质量目标，现场管理创*市文明安全工地.项目部班子主要成员及各主要部室的职责：（1）领导班子：由项目经理、项目副经理、项目总工程师组成，负责对工程的领导、指挥、协调、决策等重大事宜，对工程进度、成本、质量、安全和创优及现场文明施工等负全部责任.技术部：负责编制工程施工组织设计，对特殊过程编制作业指导书，对关键工序编制施工方案，对分项工程进行技术交底，组织技术培训，办理工程变更，及时收集整理工程技术档案，组织材料检验、试验、施工试验和施工测量，检查监督工序质量，调整工序设计，并及时解决施工中出现的一切技术问题.工程部：负责组织施工组织设计实施,制定生产计划，组织实施现场各阶段的平面布置，安全文明施工及劳动组织安排，工程质量等施工过程中各种施工因素管理；负责各劳务分包和工程分包的协调管理.安质部：负责施工现场安全防护、文明施工、工序质量日常监督检查工作.物资部：负责工程材料及施工材料和工具的购置、运输,监督控制现场各种材料和工具的使用情况等.(6)机械部：负责施工机械调配、进场安装及维修、保养等日常管理工作，确保机械处于良好运行状态.核算部：负责工程款的回收，工程成本核算，工程资金管理,编制工程预算、决算，验收及统计等工作.财务部：负责工程财务工作.(9)综合办公室：负责文件管理，劳资管理，后勤供应及与地方政府管理部门的对外工作联系及接待工作.(10)公安派出所：负责施工现场治安保卫、防火消防和成品保护工作.以上各部在经理部领导班子的领导下，统一协调，各尽其责，及时解决施工过程中出现的各种问题,确保优质、高效的完成施工任务.2、管理体系：管理机制采用项目法施工管理.质量体系经认证并符合GB/T190021994idtIS09002：1994标准.3、主要施工技术工人配备：木工：100人钢筋工：100人架子工：20人瓦工：20人混凝土工：30人电工：15人水暖工：15人油工30人其他：20人，总计：350人，高峰期：500人.(三)施工部署：1、项目经理部下设作业队及分工：(1)结构施工队：负责主体结构工程的施工.(2)瓦工作业队：负责砌筑工程、抹灰工程、楼地面工程的施工.(3)油工作业队：负责油漆、粉刷工程的施工.(4)木工作业队：负责内外门窗安装.(5)防水作业队：负责地下室外防水工程.(6)电气工程作业队：负责管道预埋、管线敷设、设备安装调试.(7)水、暖、通风工程作业队：负责水暖安装、配件预埋，孔洞预留及管线敷设、水暖及通风设备的安装调试工作.2、施工段划分：本工程属于超长混凝土结构，基础底板及各层顶板均为一次浇筑，不设施工缝，由于外墙膨胀加强带需在墙体混凝土浇筑14天后才浇筑，为了缩短工期，故将外墙和独立柱按后浇加强带位置划分为5个流水段.3、垂直运输：因本工程平面尺寸较大，垂直运输设备考虑在建筑物北侧设置一台MCI80行走式塔吊（塔臂60m）,负责结构模板、钢筋及零星混凝土的垂直运输.4、本工程结构混凝土主要采用商品混凝土，混凝土罐车运输到工地，采用汽车泵输运至浇筑部位.5、本工程模板体系：地下室外墙采用大钢模，独立柱采用定型钢模，顶板、梁采用木模体系，由防水竹胶合板配木方构成.6、脚手架工程：顶板、梁结构施工采用碗扣式满堂红脚手架.7、施工总工艺流程降水T土方开挖及边坡支护基础底板垫层基础底板防水层T防水保护层T基础底板及基础梁结构T负二层结构T负一层结构地下室外防水回填土地上部分结构T专业安装T内装修T室外工程清理收尾竣工报验8、现场设一栋木工加工间，负责模板及配件的制作.9、现场设一钢筋加工间，负责钢筋的加工制作.（四）施工准备工作:1、技术准备工作:(1)项目总工组织各专业技术人员认真学习设计图纸,领会设计意图，做好图纸会审.(2)针对本工程特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施.(3)依据施工组织设计，编制分部、分项工程施工技术措施,做好技术交底,指导工程施工.(4)做模板设计图，进行模板加工.(5)认真做好工程测量方案的编制，做好测量仪器的校验工作，认真做好原有控制桩的交接核验工作.(6)编制施工预算，提出主要材料用量计划.2、劳动力及物质、设备准备工作：(1)组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训.(2)落实各部室人员，制定相应的管理制度.(3)根据预算提出材料供应计划，编制施工使用计划，落实主要材料,并根据施工进度控制计划安排，制定主要材料、半成品及设备进场时间计划.(4)组织施工机械进场、安装、调试，做好开工前准备工作.3、施工现场及管理准备工作：(1)做施工总平面布置(土建、水、电)并报有关部门审生匕.按现场平面布置要求，做好施工场地围墙和施工三类用房的施工，做好水、电、消防器材的布置和安装.(2)按*市要求做好场区施工道路的路面硬化工作.(3)抓紧与地方政府各有关部门接洽,疏通关系，办理开工前各项手续，保证施工顺利进行.(4)完成合同签约，组织有关人员熟悉合同内容,按合同条款要求组织实施.(五)施工现场平面布置：1、给水：(1)从建设单位指定位置接入水源，管径DN100,并做水表井；(2)围绕施工现场敷设管径DN100的消防环线，设室外消火栓，配25米水龙带，19毫米水枪.消火栓设昼夜明显标志，消火栓周围3米范围内不得堆放其它物品；(3)环线引管径DN32支管供生产用水；(4)从环线引支管，枝状分布.分供办公生活区、大门冲洗用水；2、排水(1)施工现场地面硬化，并形成一定坡度.雨废水有组织排至沉淀池；(2)在大门处设冲洗水槽，负责车辆清洗；(3)施工现场设沉淀池.现场污废水经沉淀处理后排出；(4)沉淀池定期清掏；3、用水量计算：(1)施工用水量：q-k1Q1N1K2(8×3600)=1.1(80×300+10×300)/3600×8)×1.5=1.55LSq1:施工用水量k1:未预计的施工用水系数，取1.1Q1:日工程量N1:施工用水定额K2:用水不均衡系数，取1.5按每日殓养护量为80r每日砂浆用量为IOm3计算.施工现场生活用水量：q2=p1N2K2/(t×3600)=(500×80×20/(6X3600)=4.07L/Sq2:施工现场生活用水量P1:为施工现场人员总数N2:施工现场生活用水定额K2:为施工现场生活用水不均衡系数，取2T:为高峰用水时间，按6小时计算现场消防用水量：q3:按施工手册取10L/Sq1+q2=5.62L/Sq+q2<q3故总用水量Q=q3=10L/S管道选择：d=(4q1OOOv)1/2=(4×10/×1.6×1000)v2=0.089mm故管径选为Dn=100mm其中V为经济流速选为1.6m3s4、施工临时用电:根据施工现场的实际情况来布置施工临时用电的线路走向、配电箱的位置及照明灯具的位置.电源电缆引下根据现场用电负荷确定电缆截面.现场布置，均按三级配电，二级保护.本工程临时用电均从甲方指定的西侧引入，并进入本施工现场的红线内，在红线内设总配电箱，从甲方提供电源位置采用三相五线制配线引入总配电箱.施工现场内配电方式采用TN-S系统,并在总配电箱处做重复接地一组,接地电阻小于4.消防水泵的电源由总配电箱的上口接，不得经任何开关控制.其他内容严格执行施工现场临时用电安全技术规范JGJ46-88.5、临时用电量计算：(1)塔吊：取Kx=0.3cos=0.7tg=1.02Pjl=O.3X75=22.5KWQj1=Pj1×tg=22.95Kvar(2)钢筋加工机械及木工加工机械：取Kx=0.3cos=0.75tg=0.88Pj2=0.3×(3×2+2X4+5×1+4×3+3+7.5+7.5)=14.7KWQj2=Pj2×tg=12.94Kvar各类焊接设备：取Kx=0.35cos=0.45tg=1.98Pj3=0.35×4×8=11.2KWQj3=Pj3×tg=22.18Kvar砂浆机：取Kx=0.7cos=0.68tg=1.08Pj4=0.7×2.5×2=3.5KWQj4=Pj4×tg=3.78Kvar震捣器(平板式、插入式)：取Kx=0.7cos=0.65tg=1.17Pj5=0.7×(1.1×1+1.1×30)=23.87KWQj5=Pj5×tg=27.93Kvar气泵：取Kx=0.65cos=0.68tg=1.08Pj6=0.65×7.5×2=9.75KWQj6=Pj6×tg=10.53Kvar其它用电：取KX=Icos=0.8tg=O.5Pj7=1×50=50KWQj7=Pj7×tg=25Kvar取同期系数Kp=Ka=O.9Pj(1-6)=0.9P(22.5+14.7+11.2+3.5+23.87+9.75)=85.52KWQj(1-6)=0.9X(22.95+12.94+22.18+3.78+27.93+10.53)=100.3Kvar总负荷:Sj=Pj(1-6)+Pj72+Qj(1-7)+Qj82)1/2=(85.52+50)2+(100.3+25)21/2=184.6KVA考虑变压器自身的损耗Pb=O.02Sj=0.02P184.6=3.692KWQb=O.08Sj=0.08×184.6=14.768KvarSb=(Pb2+Qb2)v2=15.2KVA系统总容量为计算总负荷+变压器损耗=199.8KVA故需甲方提供200KVA电源以满足施工要求.第五卷主要分部分项工程施工方案(一)施工测量：1、工程概况：本工程为地下停车库，基础埋深T1.25叫±0.000相当于绝对标高47.80m.2、施工测量的准备工作：(1)熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位的标高变化及其相互间的关系.对照总图，现场勘察、校测建筑用地红线桩点、坐标、高程及相邻建筑物关系.(3)测量仪器准备：光学经纬仪(DJ2)二台；自动安平水准仪(DSl)二台；50m钢卷尺3把.以上测量仪器均应在施工前检定合格，确保测量数据的准确.(4)测量人员配备：测量工23人,验线员2人，上述人员均持有*市建委颁发的上岗证书.3、建筑物定位放线：(1)建立场区控制网：通过总平面图中说明的场区定位点定出场区控制网，设置为十字交叉主轴线.平面控制网建立：由场区控制网建立平面控制网，控制网设置为矩膨.平面控制网测设精度为测角中误差±12”,边长相对中误差1/15000.各轴线的测设：利用所建立平面控制网及图纸所反映相关关系尺寸测设各主要轴线，各轴线引测到矩形控制网上，测设时要以两端控制桩为准，拉通尺测定该边上各轴线控制桩，再校核各桩间的间距.距离丈量采用一把钢尺往返一次，拉力50N丈量，结果当中应加入尺寸、温度、拉力倾斜等改正数.控制桩的做法为在自然地坪上，下挖250X250X500的坑，在坑内浇注混凝土，混凝土上安放IOXIO的预埋铁，在预埋铁上用红色油漆将桩位标出，控制桩完成以后，用红机砖砌筑一个保护井，将桩位妥善保护.高程控制建立水准点：与甲方及设计单位确认已知水准点，进行复测.办理有关确认手续.在现场建立水平控制网.在建筑物的四周建立五个临时水准点，水准点的位置在各面墙的中间，其深度要在冻土层以下.用混凝土做基座，上面安放钢板.轴线控制网和高程控制网建立后验线员进行复核合格后报工程监理查验.4、基础施工测量：土方开挖测量：施工之前由测量人员用白灰将基槽的上口线以及按照放坡尺寸计算的第一层土的槽底线放出.第一层土方开挖完毕以后，测量人员对基槽的上口尺寸及下口尺寸进行复核.放出包括工作面的槽底轮廓线.将标高点引测到基坑内.在第二步开挖时，由测量员测设距离基底50Cm的标高，并每隔3m在边坡上钉水平标高桩,控制标高，以防超挖.垫层施工以前的测量：基础验槽完毕以后，对基坑四周边坡上的标高桩进行校核，合格后在基槽内用混凝土做灰饼，灰饼间距2m,做为垫层施工标高依据.用经纬仪将外墙的轴线投测到基础内.定出各外墙的轴线桩,依据图纸放出垫层的外边线,将集水坑的位置标出.做为支设垫层模板的依据.(3)垫层上测量：在垫层上测量放线前首先对轴线控制网进行校测，然后架经纬仪(DJ2)于坑边轴线桩上依次用正侧镜方法向下投测轴线点，投测允许误差3mm.投测后，架经纬仪于垫层上，盘左、盘右转角校核角度，大钢尺往返丈量闭合尺寸，弹出底板外边线.防水保护层上测量：测量放线方法与第三条相同，但需放出柱边、墙边控制线、楼梯间控制线，重点部位用红“”做上标记.以确保框架柱、墙等位置准确.标高控制：在墙上弹出标高控制线,控制线高度高于底板的高度20cm,用于控制钢筋绑扎,底板中部在暗柱钢筋上弹好标高线，做为浇注底板混凝土的标高控制.底板上施工测量：测量放线方法与第三条相同，但需将所有墙、柱轴线、边线、洞口线等位置线弹出.标高控制：在底板上混凝土导墙上10cm弹出标高线.做为下部工程施工的依据.(6)地下室高程控制：在墙、柱合模后，架水准仪(DSl)于自然地面上(或临时平台上)，后视临时高程控制点，返出该层+50线读数，抄测在墙、柱主筋上，用红漆做标记,做为浇筑混凝土找平用的依据.顶板模板铺完后，再对模板的平整度进行抄测.4、高程控制高程控制采取向上竖直测量.测量时采用通尺进行,避免累计误差.本工程在各个流水段内设三个高程传递点，以便引测时对各个施工段进行校核.标高施测要点：(1)观测时，尽量前后等长.测设水平线时，采用直接调整水准仪的仪器高度，使后视时视线正对准水平线.(2)所用钢尺必须经过检测，量高差时，应铅直并用标准拉力.同时要进行尺长和温度的校正.5、楼梯测量放线：楼梯的平立及踏步尺寸见楼梯详图.楼梯放线时要先复核楼梯间尺寸，然后依据+50Cm线确定中间平台上、下标高和平台长度,依上下平台标高及踏步高宽弹出各个踏步.6、装饰工程测:(1)主体拆模后及时将+50Cm线抄测在墙柱上，弹上墨线，以此做地面面层施工、门窗安装施工标高控制线.(2)地面工程的施工测量：1)测设首层±0.000标高，并以此标高为基准进行标高的竖向传递.2)首层的标高控制点为三个，以利于闭合校差.3)标高的传递方式采用在楼梯间进行传递，其允许误差见下表.层间误差±3mm总误差±5mm传递到各层的三个标高点应先进行校核，校差不得大于3mm,并取平均点引测水平线.4)测设50Cm水平控制线：50Cm水平控制线的测设允许误差应符合测表1的要求.室内的50Cm水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于1mm,防止误差扩大.测表1项目精度要求水平线1、每3m两端高差小于±1mm；2、同一条水平线的标高允许误差为±3mn.铅垂线经纬仅两次投测校差小于2mm(3)墙面装饰施工测量：墙面装饰测量精度的一般规定：1)内墙面竖直控制线投测精度：1/3000;水平控制线应符合测表1的要求.2)墙面装饰分格线的投测精度：小于1/10000.(4)门窗安装施工测量：n窗口的水平位置由室内50Crn水平控制线确定，向上反到窗下皮标高，并弹线找直.其精度应符合测表1的要求.7、质量要求(1)竖向允许偏差要求：层间竖向标高偏差不得超过正负
