20230220石板加压站设备技术标书.docx

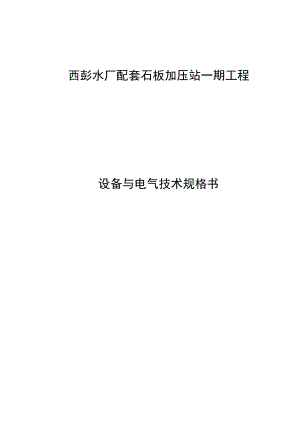

西彭水厂配套石板加压站一期工程设备与电气技术规格书目录1 总则71.1 项目简介71.2 使用环境71.2.1 地点71.2.2 高程系统71.2.3 气候/气象（按照实际情况调整）71.3 标准81.3.1 标准的适用81.3.2 替代标准81.3.3 标准的适用版本81.4 技术文件81.4.1 总体要求81.4.2 投标方提交的技术资料91.4.3 中标后提交的技术资料91.5 制造商经验及资格101.6 检验、包装与验收101.6.1 设备监造101.6.2 厂内检验101.6.3 包装与标志101.6.4 现场验收101.7 指导安装与调试101.8 培训102 供货范围及技术参数112.1 阀门设备H2.1.1 手动及电动双偏心蝶阀H2.1.2 静音式止回阀112.1.3 暗杆弹性软密封闸阀112.1.4 电动活塞式调流调压阀12215球墨铸铁闸门122.1.6 双法兰松套限位传力伸缩接头122.1.7 流防止器132.1.8 拍门132.2 水泵设备132.2.1 卧式离心清水泵132.2.2 潜水泵132.3 起重设备142.4 通风设备142.5 加氯设备142.6 钢制法兰及法兰堵板152.7 喷灌与浇洒设备162.8 其他设备163 工艺设备技术要求173.2 所有电动闸门（阀门）均需配套现场控制箱及安装支架，控制箱安装方式根据闸门（阀门）安装位置选择挂墙安装或立柱安装。阀门通用检验与涂装173.2.1 手动及电动蝶阀（双偏心）173.2.2 静音式止回阀技术要求203.2.3 暗杆弹性软密封闸阀（手动、电动）223.2.4 电动阀门的电动执行器技术规定243.2.5 电动活塞式调流调压阀263.2.6 球墨铸铁闸门333.2.7 双法兰松套限位传力伸缩接头353.2.8 法兰363.2.9 电动闸门（阀门）控制箱技术要求373.3 卧式离心水泵机组383.3.1 用途383.3.2 产品标准383.3.3 技术性能、基本要求383.3.4 水泵383.3.5 水泵测试403.3.6 水泵配套电机403.3.7 送水泵房水泵机组技术参数423.3.8 结构与材质433.3.9 电机433.3.10 水泵机组附件433.3.11 水泵、电机及联合测试453.3.12 检查和验收453.4 潜水排污泵组453.4.1 供货范围及用途453.4.2 产品标准453.4.3 技术性能、基本要求463.4.4 指导安装和检验513.5 加氯系统技术要求513.5.1 总则523.5.2 总体技术要求523.5.3 主要设备技术要求523.6 起重设备563.6.1 工作范围563.6.2 技术要求563.6.3 设备安装及检验573.7 通风设备583.7.1 概述583.7.2 供货范围593.7.3 技术要求593.7.4 主要材料593.7.5 设备安装与检验593.7.6 轴流风机控制箱技术要求594 电气工程技术要求614.2 本技术规范的性质614.3 项目简介614.4 工作范围及内容614.5 电气工程624.5.1 设计概述624.5.2 通用技术要求644.5.3 高压开关柜654.5.4 免维护直流电源柜694.5.5 高压就地补偿柜734.5.6 高压变频器774.5.7 电力变压器834.5.8 低压开关柜844.5.9 现场控制箱/配电箱884.5.10 电力智能化综合监控管理系统904.5.11 除湿系统924.5.12 电缆934.5.13 主要电气设备厂家及主要元件参考984.6 仪表、自控及安防系统984.6.1 设计概述984.6.2 总体要求1024.6.3 在线检测仪表的通用要求1084.6.4 在线检测仪表技术要求1094.6.5 控制设备的配置要求1144.6.6 视频、安防、弱电系统通用技术要求1194.6.7 工业信息网络安全防护系统1244.7 电气安装1464.7.1 总则1464.7.2 电气设备安装1464.7.3 参考标准1474.7.4 高、低压开关柜、配电箱的安装1474.7.5 电力变压器的安装1484.7.6 母线的安装1494.7.7 接地的安装1494.7.8 安装工程的交工验收1524.7.9 安全设施1544.8 主要货物需求一览表及设备厂家及档次要求1544.8.1 IOkV电气设备需求一览表1554.8.2 自控设备需求一览表1564.8.3 视频、安防、火灾报警设备表1594.8.4 主要仪器仪表1614.8.5 高、低压电气设备厂家及档次要求1624.8.6 主要自控设备参考选型1624.8.7 设备考察及人员培训1635 技术服务1645.2 技术服务范围1645.3 技术交底1645.4 设计联络1645.5 安装指导1645.6 调试1645.7 人员培训1641总则Ll项目简介西彭水厂配套石板加压站一期工程（一期规模20万m3d）,位于高新区农马立交附近，本项目主要概况如下：（1）本工程来水来水为西彭水厂二级泵房来水。（2）加压站主要起转输功能，加压站供区包括分高低区。其中，低区包括金凤，曾家，综保B区，白市驿，含谷，微电园；高区包括走马及金白含高区、巴福高区。（3）加压站主要实施内容石板加压站工程新增输水能力为20万吨/天。其中，一期工程内容有：1）新建2座调节池（总容积2.0万立方米）及一座20万吨/天的加压泵房及配电间。厂区按照远期总规模60万m7d征地，厂区占地为36.47亩。1.2 使用环境1.2.1 地点本合同下工程地点位于重庆市高新区。1.2.2 高程系统本合同下工程均采用1956年黄海高程系。建设场地海拔高度为：325.0m343.Omo1.2.3 气候/气象（按照实际情况调整）卖方提供的用于本工程的设备和材料，必须能适应当地气候条件，确保设备能稳定可靠的工作。下文所列出的资料仅供卖方参考。若需更详细的气候/气象资料，卖方可自行到当地气象部门索取。重庆属亚热带湿润季风气候区，热量资源丰富，降水量充沛。具有冬暖春旱、夏热秋短、无霜期长、降水丰富，但分配不均、日照少、湿度大、雾日多、风速小等特点。年平均气温18.4oC极端最高气温44oC绝对最低气温-1.8oC平均降雨量1IOOmm平均有雾日68天静风率38.6%北风主导风向1.3 标准1.3.1 标准的适用所有本合同下的工程必须遵循本技术规范和下述标准相关章节中对材料、施工、及测试所作的技术规定。这些标准在本技术规范中被定义为“适用标准”。GB中华人民共和国国家标准ISO国际标准化组织颁发的标准BS英国国家标准DIN德国国家标准JIS日本国工业标准ANSI美国国家标准ASTM美国材料试验标准MSS美国阀门和管件制造厂标准化协会标准NF法国国家标准除非另有规定，在本合同下工程中应使用中华人民共和国标准和以上国际标准。1.3.2 替代标准卖方可以建议使用其它正式的和/或国际通用的标准以作为“替代标准”，只要这些标准符合国际相关标准，并不低于本技术规范中相应的适用标准。1.3.3 标准的适用版本除非本技术规范和图纸中另有说明，标准的适用版本应为本合同招投标截止日期6个月前由中华人民共和国有关部门所颁布发行的最新版本或按国际最新标准执行。1.4 技术文件1.4.1 总体要求投标方所提交的设备设计及安装图需符合本条件书关于技术标准的条款要求。投标文件及图纸应清晰、完整。对不完整或不清晰的文件、图纸，买方可拒收，投标方承担被拒收的责任。合同签订并生效后，供货商应在25天内提供合同规定的所有设计图纸和资料，并提供U盘或光盘存储的电子文件，图纸为AUtOCAD软件绘制的DWG文件，文本资料为Word软件编制的DoC文件。1.4.2 投标方提交的技术资料卖方在其投标文件中，应提交下列文件和资料；文件和资料应以图纸、表格、文字相结合的形式出现，图纸和文件中的各种单位，必须使用国际单位。卖方应提供：1 .供货设备清单。2 .关键部件材质证明书。3 .各类设备的外形尺寸、联接尺寸、安装图及重量。4 .各种设备的主要技术性能图表和文字说明书。5 .产品的设计、制造、测试、检验所采用的主要标准。6 .卖方的供货日程表。7 .其他在投标时认为必需的资料。8 .成套供应的设备还应提供系统工艺流程图、配套控制箱柜的电气接线原理图、平面布置图、系统PID图、详细的设备、材料表（包括阀门、仪表、附属设备和配套管道等）。提供阀门制造商官方网页下载对外资料比如中文产品样本或相关证书应与本技术文本所描述的投标产品的材质、结构、性能应相符，并能满足招标文件对设备所规范的要求。还应提供按国家标准或国际标准要求必要的质量、技术、监督、检测机构给予的与投标设备相关的证书、检验合格证和检测报告。投标人需要提供的证书资料与证书要求具体见商务标书。1.4.3中标后提交的技术资料1、设备管理系统资料收集投标方中标后应根据买方或其授权的设备管理系统服务商提供的设备资料收集模板，详细、完整、准确的填写设备的详细信息，设备资料收集模板规定的参数项不足以完整描述设备特征时，卖方可自行添加。只有设备资料收集表经买方审查合格后，卖方的设备才能发货，否则将导致拒收。2、下述资料除随机提供纸质文件外，还应提供Pdf格式的电子文件作为设备资料收集表的附件预先提供：（1）设备安装和操作维护说明书。（2）设备安置或安装图纸，二次浇灌大样图，设备基础图。（3）设备的工厂检查合格证和测试报告。（4）原装进口设备提供原产地证书、海关报关单、商检证明。（5）所有设备的rvt格式的设备族文件，具备可拆卸BlM组件。（6）常用备品备件清单及采购渠道。1.5 制造商经睑及资格见商务标书和合同要求。1.6 检验、包装与验收见商务标书和合同要求。1.6.1 设备监造见商务标书和合同要求。1.6.2 厂内检验见商务标书和合同要求。1.6.3 包装与标志见商务标书和合同要求。1.6.4 现场验收见商务标书和合同要求。1.7 指导安装与调试见商务标书和合同要求。1.8 培训见商务标书和合同要求。2供货范围及技术参数2.1阀门设备2.Ll手动及电动双偏心蝶阀编号名称规格材料单位数量备注安装位置1手动双偏心软密封法兰蝶阀DN12001.OMPa个3用于水泵吸水管，1-32电动双偏心软密封法兰蝶阀DNlOOO1.OMPa个3用于水泵出水管，1-73电动双偏心软密封法兰蝶阀DN18001.OMPa个2用水水泵出水管，177电动双偏心软密封法兰蝶阀DN16001.OMPa个1用水水泵出水管，1-254电动双偏心软密封法兰蝶阀DN12001.OMPa个2用水清水池出水管，75手动双偏心软密封法兰蝶阀DN12001.OMPa个2用水清水池进水管，26手动双偏心软密封法兰蝶阀DN1200/DN1400/DN1600,1.OMPa个2/1/1用于清水池进水管，1-137手动双偏心软密封法兰蝶阀DN1200/DN1400/DN1800,1.OMPa个2/2/1用于清水池出水管，2-108电动阀门控制箱阀门配套，304不锈钢，IP56个8与电动阀门配套2.L2静音式止回阀编号设备名称规格或技术参数材料单位数量备注1静音式止回阀DNlOOO1.OMPa球墨铸铁套3水泵出水管2.L3暗杆弹性软密封闸阀编号名称规格材料单位数量备注安装位置1手动暗杆弹性软密封闸阀DN2001.OMPa球铁台3用于自用水管，1-192手动暗杆弹性软密封闸阀DN1501.OMPa台2用于自用水管，1-23/总图4-53手动暗杆弹性软密封闸阀DN3001.OMPa球铁个2用于清水池排泥，34手动暗杆弹性软密封闸阀DN150,1.OMPa个1用于接绿色屋顶喷灌5手动暗杆弹性软密封闸阀DN100,1.OMPa球铁个1潜水泵出水管2.L4电动活塞式调流调压阀编号设备名称规格或技术参数材料单位数量备注1电动活塞式调流调压阀及控制箱DN12001.OMPa球墨铸铁套2含控制系统，清水池进水管2.L5球墨铸铁闸门设备编号设备名称规格及性能描述主要材质要求单位数量备注1靠壁式暗杆型圆形球墨铸铁镶铜闸门及手摇式蜗轮蜗杆传动启闭机直径DN1600；中心至平台H=8.2m；上开式；双向密封。1、门体:QT450；2、导轨:QT450；3、楔座：QT400；4、楔块：/ZcuSn5pb5Zn5锡铅青铜；5、密封座：ZCUSn5pb5Zn5锡铅青铜；6、传动丝杆:2Crl3不锈钢；7、紧固件:316不锈钢套3吸水井进水管2.L6双法兰松套限位传力伸缩接头编号名称规格m单位数量安装位置1双法兰松套限位传力伸缩接头DN12001.OMPa钢制台3水泵吸水管，l-42双法兰松套限位传力伸缩接头DNlOOO1.OMPa钢制Zx3水泵出水管，1-63双法兰松套限位传力伸缩接头DN18001.OMPa钢制台2水泵出水管，1-184双法兰松套限位传力伸缩接头DN2001.OMPa钢制台1自用水管，1-205双法兰松套限位传力伸缩接头DN1501.OMPa钢制台1自用水管，1-226双法兰松套限位传力伸缩接头DN16001.OMPa钢制台1水泵出水管，1-247双法兰松套限位传力伸缩接头DN12001.OMPa钢制个2清水池进水管，28双法兰松套限位传力伸缩接头DN12001.OMPa钢制个2清水池出水管，89双法兰松套限位传力伸缩接头DN1200/DN1400/DN1600,1.OMPa钢制个2/1/1清水池进水管，1T410双法兰松套限位传力伸缩接头DN1200/DN1400/DN1800/DN2000,1.OMPa钢制个2/2/1/1清水池出水管，2-1111双法兰松套限位传力伸缩接头DN150,1.OMPa钢制个2自用水管12双法兰松套限位传力伸缩接头DNlOO,1.OMPa钢制个1自用水管2.L7倒流防止器编号名称规格材料单位数J=I.里备注安装位置1倒流防止器DN1501.OMPa球铁台1自用水管2倒流防止器DNlOO1.OMPa球铁台2自用水管2.1.8拍门编号名称规格材料单位数J=I.里备注安装位置1拍门DN12001.OMPa不锈钢个2清水池溢流管出口2.2水泵设备2.2.1卧式离心清水泵编号名称规格单位数量备注1卧式离心水泵机组1、水泵：Q5000m7hH=34m,288%；2、配套水冷工频异步卧式电机：710kW.IOkV套1送水泵，2用1备2卧式离心水泵机组1、水泵：Q5000m7hH=34m,288%；2、配套水冷变频异步卧式电机：710kWIOkV套22.2.2潜水泵编号名称参数及配套要求单位数量备注1潜水泵1、主要参数Q=5m3h,H=12m;2、主要配置：就地手动/远程自动304电控箱；浮球开关及304不锈钢固定支架；控制箱与泵之间的电气控制线路等。套2泵房集水坑水泵2.3起重设备编号设备名称规格及性能描述材料单位数量备注1电动单梁桥式起重机G=15tH=14mS-15.5mP=18kW台1配遥控板,双速运行2.4通风设备编号设备名称规格及性能描述材料单位数量备注1轴流通风机6000m3h300Pa0.75kW成品台16用于送水泵房2轴流通风机4000m3hP=0.25kW成品台10用于配电间，控制间2.5加氯设备编号设备名称规格及性能描述材料单位数量备注1数字计量泵0-300Lh300Pa,P62W成品3用于加药，调节范围1:800,稳态精度±1%(10-100%),具有标定校正功能2背压阀O-IMpa可调PVC/PTFE只3用于加药3安全阀O-IMpa可调PvC/PTFE只34标定柱成品只35Y型过滤器PVC只36脉动阻尼器(气囊式)容积20.35L、预充压力：0.2Mpa壳体：PVC、气囊：EPDM只37塑料隔膜压力表0-IOOpsi材质PVC、隔膜PTFE只38流量计接液材质PVC/ECTFE只2输出4-20m模拟量信号和ModbUS485总线接口、一体式管路安装/IP659手动球阀DN65成品个110电动球阀DN32成品个3编号设备名称规格及性能描述材料单位数量备注11控制柜304不锈钢，IP54套1含控制系统12快速接头DNlOO成品个113卸药泵Q=24m3h,H=5m成品台214截止阀DN32化工级UPVC个215储药罐V=15m3,2400玻璃钢个3含透明液位计、超声波液位计、酸雾吸收器、排气口等2.6钢制法兰及法兰堵板编号名称规格材料单位数量备注1法兰堵板（配密封垫、镀锌螺栓及垫圈）DN700LOMPa成品套2送水泵房出水管2法兰堵板（配密封垫、镀锌螺栓及垫圈）DN14001.OMPa成品套2送水泵房出水管3法兰堵板（配密封垫、镀锌螺栓及垫圈）DN15001.OMPa成品套2送水泵房吸水管4法兰堵板（配密封垫、镀锌螺栓及垫圈）DN8001.OMPa成品套1送水泵房出水管5法兰堵板（配密封垫、镀锌螺栓及垫圈）DN9001.OMPa成品套2送水泵房吸水管6法兰堵板（配密封垫、镀锌螺栓及垫圈）DN7001.OMPa成品套2送水泵房出水管7法兰（配密封垫、镀锌螺栓及垫圈）成品批11、满足本项目所有的管道、设备连接；2、法兰规格及技术参数必须与之配套的阀门、伸缩接头一致;3、连接件。包括螺栓、螺母等，材质为碳钢，8.8级。所有连接件的规格由供货商根据安装位置及国家标准确定。4、编*7U号名称规格材料单位数量备注法兰垫片要求EPDM、NBR同等及以上质量产品2.7喷灌与浇洒设备编号名称规格材料单位数量备注1电磁阀DN501.OMPa成品套4用于绿色屋顶植物浇洒，厂家配套2洒水喷头DN201.OMPa成品套21用于绿色屋顶植物浇洒，厂家配套3洒水栓DN501.OMPa球铁套6厂区绿化浇灌2.8其他设备编号名称规格材料单位数量备注1电动球阀DN651.OMPaAC220V不锈钢台3水泵冷却水管用2手动球阀DN651.OMPa不锈钢台6水泵冷却水管用3示流信号器DN651.OMPa不锈钢台3水泵冷却水管用4压力表0L6Mpa台3水泵出水管5真空表-0.15Mpa3水泵吸水管6电磁流量计DN1800,1.OMPa不锈钢个/加压站出水管，计入自控7室外地上式消火栓SS150/80-1.6球铁个4详见07MSlOl-LP9o含闸阀、弯管底座、法兰接管、短管、闸阀井、混凝土支墩、病砌支墩。8电磁流量计DN2000,1.OMPa球铁个/含阀门、弯头等配套附件，计入自控9止回阀DNlOO,1.OMPa球铁个1潜污泵出水管3工艺设备技术要求总体要求：1、 蝶阀、闸阀、止回阀、电动活塞式调流调压阀应采用VAG.AVK.ERHARD、KSB,博雷、上海冠龙等同档次及以上品牌；2、 投标人必须提供高效率的、节能环保型水泵产品。水泵选用应参考优质国际品牌产品，如：荏原、KSB,安德里茨、格兰富、日立、威乐、久保田等同档次及以上的产品；3、 清水泵配套电机要求：选用应参考如ABB、西门子或相当于同档次的产品；4、 数字计量泵应采用米顿罗、德国JESC0、格兰富等同档次及以上品牌；5、 水泵性能要求：水泵性能参数应满足回转动力泵水力性能验收1级、2级、3级（GB/T3216-2016）标准规定的1级精度要求，并出具检测报告；6、 所有电动闸门（阀门）均需配套现场控制箱及安装支架，控制箱安装方式根据闸门（阀门）安装位置选择挂墙安装或立柱安装。3.1 阀门通用检验与涂装每台阀门出厂前须按标准做水压试验，并将其试验、检验记录作为该产品的随机资料。铸铁阀体在喷涂环氧树脂之前，应彻底清除油脂和附着物。铸件必须采用喷砂除锈，应达到GB/T8923中规定的Sa2.5级表面处理等级。阀门的内、外防腐（除了精加工表面或阀的密封面）均采用静电喷涂蓝色环氧树脂粉末，涂层厚度不少于0.25mm,环氧树脂粉末采用品牌参考燕美或阿克苏诺贝尔、佐敦或同档次及以上。喷涂完成后必须对涂层质量进行涂层厚度、绝缘性、抗冲击性能、附着性、黏附强度及网格测试，以确保阀门经表面处理后有优良的防腐性能，表面处理寿命不小于30年。3.1.1 手动及电动蝶阀（双偏心）本项目蝶阀均采用双偏心软密封法兰蝶阀。3.1.1.1基本条件适用介质：泥沙浑水、清水等。工作温度：常温。介质适应温度：-5oC80oC（空气管上的最高工作温度90°）o3.1.1.2采用符合国内标准或对应国际标准阀门在设计和制造过程中应严格按照GB/H90012006idtIS09001：1994质量体系设计、生产、安装和服务的质量保证模式执行，并应获得证书。所提供的法兰中线蝶阀均应符合如下标准：供货要求：GB12252标准/JB/T7928-99标准GB12221法兰连接金属阀门结构长度GB12380.1球墨铸铁法兰及垫片GB/T13927阀门压力试验GB12220通用阀门标志GB/T8528通用阀门驱动装置GB12227通用阀门球墨铸铁QT450材质GB1220通用阀门不锈钢材质GB12225通用阀门铜合金材质HG4329通用阀门丁膈橡胶NBR法兰连接：GB/T17241.6和GB9H58、GB12380.GB4216.4现行标准3.1.1.3结构形式蝶阀的结构、尺寸标准应采用国家标准或国际标准。3.1,1.4启闭循环次数启闭循环次数不应低于下表的规定，阀门承压件任何部位不应有永久变形，泄漏量应符合GB/T13927的规定。启闭循环次数公称尺寸DN(mm)次数50500100005000050001200180010003.1.1.5密封在水流冲击下，不松动、不脱落、不渗漏，并且当有异物卡住时不易损坏，从而延长密封圈的使用寿命。3.1.1.6双偏心蝶阀技术要求(1)严禁贴牌生产。阀门阀体上的适当地方应浇铸有阀门口径，工作压力，阀体材质和厂家标识等。（2）阀体的最小壁厚应保证在承受1.5倍以上的额定工作压力时所有的部件不发生变形及泄漏，材料为球墨铸铁。法兰与阀体铸为一体，法兰盘应符合ISo标准。（3）蝶阀要求双向密封，达到ANSlVI级密封，保证双向切断。对水流无方向要求，顺时针方向为关闭阀，逆时针方向为开阀。（4）必须采用双偏心结构，即：阀轴相对于阀门中心线和阀座中心线各有一个偏置。阀轴材料为不锈钢，阀轴采用两端分别插入阀板形式，由于启闭频繁，阀板应可靠的与阀轴连接，以确保阀板在长期运行过程中的稳定可靠。（5）为确保阀轴在运行过程中受力均匀，阀板不易松脱，阀轴与阀板之间的联结连结可靠。（6）为消除阀座与阀体金属间的极相腐蚀，确保坚固耐用和避免阀座对密封圈的损伤。（7）轴承应采用有自润滑的材料制成，这种材料对水与橡胶不产生任何有害影响，并适用于臭氧。阀轴端盖处可在线维修，并设有控制阀门开度的锁定键（提供图片和爆炸图进行说明），防止过扭矩操作破坏密封。（8）选择耐久的轴封材料，采用0型的轴封形式，该密封圈须具有优异的抗老化性能。为确保橡胶圈的长使用寿命，达到较好的密封效果，阀板密封圈橡胶具有卓越的压缩形变性能或回弹记忆力（压缩后橡胶恢复原来形状的能力）。（9）双偏心蝶阀主要部件材质阀体：球墨铸铁GGG50或GGG40、QT450-10（GB/T12230-2005）同等或以上材质阀板：球墨铸铁GGG50或GGG40、QT450T0（GBT12230-2005）同等或以上材质阀轴:不锈钢2Crl3阀座:铸造一体式阀座或者堆焊阀座驱动涡轮箱：球墨铸铁GGG40QT400-15（GB/T12230-2005）蜗轮箱密封：EPDM橡胶驱动涡轮箱：罗托克ROTORK（产地：英国）、森妥克CENToRK（产地：西班牙）、艾默生BlFFl（产地：意大利）等同档次及以上产品。3.1.1.7电动蝶阀电动执行器涉及送水泵房靠近水泵的振动位置和空气管上环境温度超过70t的电动蝶阀要求电动执行器为分体式（以设计文件为准），具体要求见技术规定。3.1.2静音式止回阀技术要求3. 1.2.1用途装设在水泵出口，停泵时防止介质倒流，造成水泵倒转而损坏电机；停泵时预防产生过大的水锤波，保护管线的安全。4. 1.2.2依据标准生产供货产品应符合CJ/T255导流式速闭止回阀最新版本中所有的规定。5. 1.2.3结构及性能要求1、止回阀内部水流通路应采用流线型设计，水头损失小。大口径止回阀（2DN300）的阀瓣应采用环形结构，此种结构应能使阀瓣重量大大减轻，而且水流可从阀瓣内外侧同时流过，后端的导流体可使水流几乎无紊流现象。2、大口径静音式止回阀（2DN300）应采用无轴承设计，仅用弹簧和簧片组件在阀瓣周向均匀支撑，使阀瓣移动无摩擦，消除由此引起的内件磨损及水头损失，从而大大降低维修机率。3、止回阀在停泵时其阀瓣的关闭行程要短，同时阀瓣在弹簧及水压的推动下，可达快速关闭，从而防止巨大水锤及水击声，形成静音效果。4、止回阀根据使用要求，应采用金属对金属硬密封型式。5、止回阀阀体上应有标明水流方向的箭头指示。6、止回阀根据现场布置情况，应可水平安装或垂直安装。3.1.2.4材质要求阀体：球墨铸铁QT450T0,应符合GB/12227通用阀门球墨铸铁件技术条件最新版本的要求。阀瓣：铝青铜（ZCuAllOFeS）,应符合GB/T12225通用阀门铜合金铸件技术条件最新版本的要求。弹簧：不锈钢（SUS304或SUS316L）,应符合GB/T4240不锈钢丝最新版本的要求。轴承：铝青铜（ZCuAl10Fe3）,应符合GB12225通用阀门铜合金铸件技术条件最新版本的要求。导流体：球墨铸铁QT450-10,应符合GB/12227通用阀门球墨铸铁件技术条件最新版本的要求。阀座：铝青铜（ZCuAllOFeB）,应符合GB12225通用阀门铜合金铸件技术条件最新版本的要求。3.1.2.5防腐要求除橡胶、铜及不锈钢外，阀体等铸件在完全除锈、除水及气体之后内外表面均需以符合中国国家标准的卫生级无毒环氧树脂粉末涂敷（静电喷涂烧结法）。涂层光滑均匀无缺陷，涂料干后不溶解于水，不影响水质，并不因为空气温度变化而分解。涂层固化后不得溶解于水，不应影响水质，除配合面外，内表面涂装厚度应不小于250U叫外表面涂装厚度应不小于150mo3.1.2.6检验严格按照GB/T13927通用阀门压力试验最新版本的要求并同时提供符合GB/T13927-2008通用阀门压力试验的检验报告。每台阀门出厂前都必须经过严格的外观检验及压力试验。1、壳体试验：试验压力至少是阀门允许最大工作压力的1.5倍；试验时不应有结构损伤，不允许有明显可见液滴、表面潮湿或可见渗漏通过阀门壳壁或任何阀体连接处。2、密封试验：试验压力至少是阀门允许最大工作压力的Ll倍；试验时不允许有可见液体通过阀瓣、阀座背面与阀体接触面等处，并应无结构损伤。阀门公称尺寸保持试验压力最短持续时间（单位:秒）壳体试验密封试验DN1506060DN200DN3001201202DN350300120阀门试验介质压力升至规定值后，保持该试验压力的最少时间3.1.2.7标示及包装1、阀门标志应符合GB/T12220的规定，在阀门外表面的适当位置，应牢固的固定耐锈蚀标牌，并至少包括下列内容:a）制造商全称b）产品规格、口径、压力c）生产编号d）制造商商标2、阀门在出厂试验合格后应清除表面、内腔残存的试验介质与污渍3、阀门出厂时应采取有效措施防止阀门密封面损伤；启闭件应处于开启位置4、具有足够刚性且不可分拆的大件或特大件产品，下部设置托架支撑与固，上部须采用适当防护措施，以防止滚翻或窜动，并应符合JB/T4711的规定。5、产品采用暗箱包装时,应牢固且具有良好的防潮、防震、防尘措施，并应符合GB/T133846、包装标志至少包括下列内容：a）制造商全称b）产品规格、口径、压力、数量1. 1.3暗杆弹性软密封闸阀（手动、电动）3. 1.3.1设计及制造标准或对应国际标准所采用的标准应等效于或高于下列标准GB/T13927通用阀门压力试验GB12227通用阀门球墨铸铁件技术条件GB1220不锈钢棒BSEN1171金属阀门-球墨铸铁闸阀BS5163-1专用扳把操作的供水用铸铁闸阀-Part1BSEN1074-2供水用阀门牌号BSEN558-1工业阀门法兰连接管道系统用金属阀门的结构长度GB/T17241.6整体铸铁管法兰IS07005.2：金属法兰IS05208金属阀门-压力测试BSEN12266-1工业阀门-压力测试4. 1.3.2性能要求1）闸阀的结构形式应为法兰连接，暗杆型。2）阀体结构长度应符合EN558-1系列3,符合GB12232-2005标准。3）闸阀的密封形式应为软密封，阀座为平底设计无凹槽；阀瓣应为EPDM或更高材质100%包覆球墨铸铁，橡胶厚度超过4mm,完全避免流水与阀瓣基体铸铁表面直接接触，防止锈蚀；橡胶阀瓣与阀体阀座接触面应形成良好的弹性座封效果，以达到安全止水功能。4）阀体阀体应采用高强度球墨铸铁材料，整体树脂砂型铸造工艺铸造而成，不得采用灰铸铁。5）阀瓣应采用EPDM或更高材质完全包覆球墨铸铁，阀瓣的基体与橡胶结合应牢固可靠，即使阀瓣受到频繁的挤压应力，包胶也永不脱落，阀瓣的两侧应带有聚合物塑料导向鞋，以减小操作力矩和防止操作时对闸阀造成的磨损。6）阀杆闸阀阀杆材料必须采用2crl3不锈钢或更高材质，阀杆上的梯形螺纹应采滚压成形（非普通车加工），以保证其有足够的强度，应能承受5倍的最大操作扭矩另加1500Nm的弯矩试验。7）为了适应管道压力变化对闸阀阀杆的冲击，减少操作扭矩，阀瓣和铜螺母采用分离式结构，以便在操作时能够自动补位公差，使操作顺畅。为增强阀杆铜螺母强度，全部铜合金零件毛坯均需采用锻造成型，不得采用简单机车加工方式。8）阀门关闭及开启力矩小，无论口径大小、无须用延长杆即可轻松关闭或开启。9）阀体与阀盖采用可靠的螺栓连接，阀盖密封用垫片密封，以避免泄漏。10）每台阀门必须贴有防伪条形码或阀体打钢印或外挂金属铭牌或其它如电子铭牌等方法，来保证每台阀门的真实身份和产品质量的全程可追溯性。3.1.3.3主要材料材质按以下要求或更高材质阀体：GGG50或GGG40、QT450-10（GB/T12230-2005）同等或以上材质阀瓣骨架：GGG50或GGG40、QT450-10（GB/T12230-2005）同等或以上材质阀瓣橡胶：EPDM橡胶铜螺母：锻造铜合金阀杆：2Crl3阀盖：QT450-10止水垫圈（密封垫）：EPDM橡胶密封圈：EPDM
