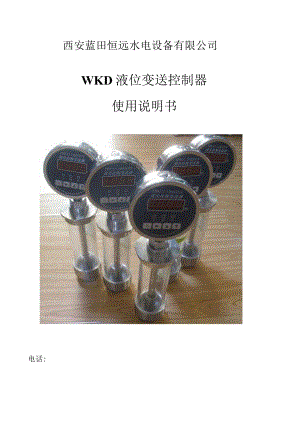

西安蓝田恒远水电设备有限公司WKD液位变送控制器使用说明书电话:一概述WKD液位变送控制器是采用进口微量程干式陶瓷压力传感器来测量液位。该仪表集测量、显示、远传、报警为一体，可将液位信号转换成标准电流信号4-20mA,并能发出上上限、上限、下限三位报警信号，其报警值全量程范围内可调，用于轴承及回油箱等系统的液位测量。二特点 选用德国原产干式陶瓷压力传感器，具有较高过载能力和极强的抗干扰能力，大大提高了应用的稳定性和可靠性。 智能处理单元采用了高性能微处理器，以及高精度的A/D转换电路和温度压力补偿；具有测量精度高更稳定的特点。 报警、修正等参数设置均在变控器操作面板直接操作，使用更为灵活。三工作原理被测液位变化时，微量压力传感器输出电压随之改变，将此电压值送入单片机采样电路进行数值处理。经滤波、标度变换处理后数据分别进行显示、模拟量输出及超限判断报警输出，实现预期设计功能。图一WKD液位变送控制器原理图四技术参数 测量范围02米 电源电压：交直流通用AC85265V,DCI1.O340或DC24V,订货时确定 参数显示：四位1.ED显示窗口设置及测量参数31.ED指示灯 输出方式：31.ED指示灯显示报警动作状态，1路模拟量、3路开关量 输出电流：420mA负载电阻V525欧 继电器触点容量：1A/AC250V3组继电器可设置 精度：±0.5%年漂移V±0.2FS 功率：20W五安装及维修 面板说明图二WKD液位变送器操作面板说明接线端子电源：交直流通用型AC86265V、DCI1.O340V或DC24V可选。若为直流24V,则1端接正极，2端接负极。（XjT:为模拟量4-2OmA输出JH:上上限报警，液位高于此值，接点闭合。JM:为上限报警，液位高于此值，接点闭合。图三WKD液位变送器控制器接线端子说明J1.:为下限报警，液位高于此值，接点闭合。外形尺寸1.有笠备有机玻璃管法兰连接蝇放连接旁通侧装图四WKD液位变送控制器安装尺图四WKD液位变送控制器安装尺寸六操作说明 安装零点高度设置（参数H2的设置）：WKD液位变送控制器在安装时，有时会出现其测量零点距液位底部有一定距离，为准确显示实际液位，可将此距离高度置入控制。按“S”键，显示“0OO0”再按“f”和“tI”将显示修改为“0002”再按“S”显示“H2”按“S”显示“0000”再按“一”和“tI”将显示修改为所需的长度。按“S”键即退出。 报警值设置（例：报警点1接点动作值为0.5m）:按“S”键进入密码设置，显示：“0OO0”按”和“tJ”修改密码为：“0003”按“S”显示：“HC”按“S”显示“*.*”（原回差值）按“一”和“tI”修改参数为：“00.03”按“S”显示：“bj1”按“S”显示“*.*”（原报警值）按“一”和“tI”修改参数为：“00.50”。按“S”显示：“bj2”进入报警接点2的设置，设置步骤同上。（其它报警接点设置方法均与上述步骤相同）。 报警方式设置：（液位高于设定值报警，定义为高报；液位低于设定值报警定义为低报）按“S”键进入密码设置，显示：“0OoO”按“一”和“tI”修改密码为：“0004”按“S”显示“H1.”按“S”显示T*H"（第一路为高报）按“t”或"I”修改参数为：T*1.”（第一路为低报）按“S”确认同时进入第二路报警方式设置，用此方法可将每路报警方式改为高报或低报（设置方法同上，直到三个点完成）. 被测介质选择设置（参数H3的设置）：WKD液位变送控制器可用于测量水位（比重：D或油位（比重0.86）,出厂时默认被测介质为水。假设被测介质为水，请按如下步骤操作：按“S”键，显示：“0000”再按”和“t”将显示为：“0005”再按“S”显示“H3”按“S”显示“0002”改为“0000”按“S”退出即可测量。（“0OO0”为测水，“0002”为测油时的标定值.）七选型说明口q电压mm)mm)刈K范.（单位:测杼长度（单位，1法兰连技2蝶纹连接3.旁通则装液位变送控制状
