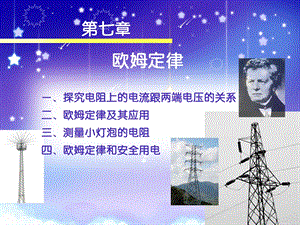

第七章欧姆定律总复习精品教育.ppt

学法指导,课程标准对欧姆定律提出了较高的要求，“要求理解欧姆定律，并能进行简单的计算”，因此我们要通过实验探究真正理解电流与电压、电阻的关系；测量电阻的实验是中考的热点，实验中牵涉到串并联电路电流、电压、电阻的特点，综合能力较强，学习时要认真做好实验，弄清实验的原理，清楚测量电阻实验的来龙去脉等，这样才能灵活利用其他工具或方法来测量物体的电阻。本章学到的公式并不多，但在掌握和运用上都有一定难度，特别是用欧姆定律解释一些现象和进行一些计算，应适当进行一些练习，但要注意解题思路的建立，注意规范的解题步骤。本章知识常与电功、电功率等章节综合考查，学习中注意提高综合运用能力。,中考热点,1利用控制变量法探究电流与电压、电阻的关系。2对欧姆定律的理解和应用。3伏安法测电阻的原理，正确连接电路图，及对电路故障的判断。4学会将实验结果图像化，并能根据图像的描述找出各变量之间关系的方法。,欧姆定律,电流,电压,电阻,I=Q/t,定义式,安培（A）,单位,测量仪器,电流表,I=I1=I2,串联,I=I1+I2,并联,电压表,伏特（V）,单位,U=U1+U2,U=U1=U2,测量仪器,串联,并联,单位,欧姆（）,测量仪器,欧姆表,R=R1+R2,串联,并联,应用,计算,伏安法测电阻,因素,材料、长度、横截面积、温度,要点总结,R1,R2,R1,R2,I=I1=I2,I=I1+I2,U=U1+U2,U=U1=U2,R=R1+R2(R=nR0),1/R=1/R1+1/R2（R=R0/n）,U1/U2=R1/R2 U1/U=R1/R,I1/I2=R2/R1,I,I1,I2,1.探究电阻上的电流跟两端电压的关系,电路图:,2.欧姆定律及其应用,（1）欧姆定律内容：,导体的电流，跟导体两端的电压成正比，跟导体的电阻成反比。,（2）公式：,（3）变形公式：U=IR R=U/I,1mA=10-3A,1 A=10-6A,1k=103,1M=106,1kV=103V,1mV=10-3V,（4）单位：,I(A),U(V),R(),1V=10-6V,3.测量小灯泡的电阻,（1）方法：伏安法,用电流表和电压表来测小灯泡的电阻，这种方法叫伏安法。,（2）原理：R=U/I,4.欧姆定律和安全用电,（1）欧姆定律 采用控制变量法分析了电流的大小与电压、电阻的具体关系 当R一定时，U越大，I就越大；当U一定时，R越小，I越大。（2）安全用电 电压越高越危险。对人体安全的电压不高于36V。不能用湿手触摸电器。,（3）雷电与防雷 雷电的产生 避雷针（4）电路的断路和短路 断路：电路没有接通。短路：由于某种原因，电路中不应该相连的两点直接连接在一起的现象。,本章易错点,1欧姆定律中电流、电压、电阻的对应性、同时性把握不准。2伏安法测电阻时各电路元件规格的正确选择。3测电阻的特殊方法的思路及实验步骤。4熟练利用欧姆定律及串并联电路的特点进行电路分析及计算。5利用欧姆定律理解安全用电的知识。,
