同步发电机励磁系统.ppt

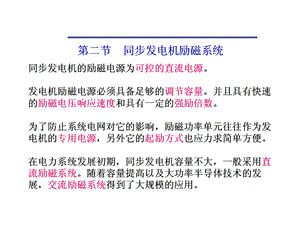

1、自励直流励磁机励磁系统同步发电机G励磁绕组GLE电流由同轴的直流励磁机GE供给。励磁机的励磁电流由可变电阻R供给的自励电流和励磁调节器AER供给的励磁调节电流供给。即,2、他励直流励磁机励磁系统主励磁机DE的励磁电流 是副励磁机PE提供的电流 和励磁调节器提供的 之和。,他励与自励的区别在与励磁机的励磁方式不同，他励比自励多用了一台励磁机。由于他励方式取消了励磁机的自并励，励磁单元的时间减小，既提高了励磁系统的电压增长速率。直流励磁机有电刷、整流子等转动接触部件，运行维护繁杂，励磁容量有限，只用在n=3000转/分的中小型容量机组。,交流励磁机励磁系统根据励磁机电源的不同分为：（一）他励交流励磁机励磁系统（二）自励交流励磁机励磁系统交流励磁机励磁系统按整流器类型的不同分为：（1）静止硅整流励磁系统（2）旋转硅整流励磁系统,（一）他励交流励磁机励磁系统1、交流励磁机静止整流器励磁系统,励磁自动控制系统是由与主机同轴的交流励磁机、中频副励磁机和励磁调节器组成。发电机G的励磁电流由频率为100Hz的交流励磁机AE经硅整流器V供给，交流励磁机的励磁电流由晶闸管可控整流器供给，晶闸管电源由副励磁机提供。副励磁机是自励式中频交流发电机，用自励恒压调节器保持其端电压恒定。由于副励磁机的启励电压较高，不能像直流励磁机那样能依靠剩磁启励，所以在机组启动时必须外加启励电源，直到副励磁机输出电压足以使自励恒压调节器正常工作时，启励电源方可退出。在此励磁系统中，励磁调节器控制晶闸管元件的控制角，来改变交流励磁机的励磁电流，达到控制发电机励磁的目的。,2、交流励磁机旋转整流器励磁系统（无刷励磁）,发电机G的励磁电流由交流励磁机AE经晶闸管整流装置VS供给。交流励磁机的励磁采用晶闸管自励恒压方式。励磁调节器AVR直接控制晶闸管整流装置，其时间常数小但本励磁方式的励磁容量比硅整流励磁的大的多,
