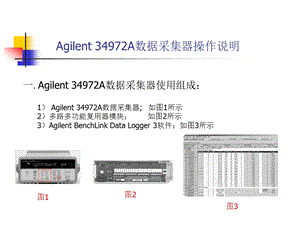

Agilent 34972A数据采集器操作说明,Agilent 34972A数据采集器使用组成：1）Agilent 34972A数据采集器;如图1所示 2）多路多功能复用器模块；如图2所示 3）Agilent BenchLink Data Logger 3软件；如图3所示,图1,图2,图3,Agilent 34972A数据采集器操作说明,1）Agilent 34972A数据采集器 选择配置参数：Measure键+旋钮（配合使用）,在所显示的通道上配置测量参数：在显示的通道上选择测量功能（温度、电压、电阻、电流、频率等）；选择温度测量的传感器类型；选择温度测量的单位（、K）；选择测量量程或自动量程设置；选择测量量程分辨率；,Agilent 34972A数据采集器操作说明,Agilent 34972A后面板接口,Agilent 34972A数据采集器操作说明,1）Agilent 34972A数据采集器 打开电源开关按钮，设置各通道配置：（以J型热电偶配置为例）1用 左右选项按钮 和旋转按钮、旋扭选择101通道（在显示屏的CHANNEL框中显示出该通道为止）；2按Measure键，再通过旋转旋扭，直到显示屏出现TEMPERATURE（温度）。3再按Measure键（表示确定并继续设置），再通过旋转旋扭，直到显示屏出现THERMOCOUPLE（热电偶）。4.再按Measure键（表示确定并继续设置），再通过旋转旋扭，直到显示屏出现J TYPE T/C（J型热电偶，并带冷端补偿）。5再按Measure键（表示确定并继续设置），再通过旋转旋扭，直到显示屏出现UNITS(度量单位为摄氏度）。6再按Measure键（表示确定并继续设置），再通过旋转旋扭，直到显示屏出现DISPLAY.1(显示精度.1）。7再按Measure键，即可完成设置并退出。其余各通道配置类似上述操作，具体步骤略。8.配置各通道后，按Scan按钮开始扫描。9.按View按钮，再通过旋转旋扭，直到显示屏出现READINGS（读数）。10.按View按钮（表示确定），即可在显示屏上看到刚才扫描得到的读数，通过旋转旋扭，可以看到各通道的数据。此外，还可以通过左右选择按钮查看该各通道的最后值、最小值、最大值、平均值等数据。11.将各温度和直流信号的大小，重新采样并观测数据的变化情况。,Agilent 34972A数据采集器操作说明,2）多路多功能复用器模块；,Agilent 34972A数据采集器操作说明,2）多路多功能复用器模块；将导线连接到模块中如下图所示：,Agilent 34972A数据采集器操作说明,2）多路多功能复用器模块；内部连接要求：,Agilent 34972A数据采集器操作说明,3）Agilent BenchLink Data Logger 3软件使用过程：配置仪器 配置通道 扫描和记录数据 图表 导出数据 注：Agilent 34972A支持Web界面，而Agilent 34970A不支持该功能,Agilent 34972A数据采集器操作说明,3）Agilent BenchLink Data Logger 3软件 通过新建模板或其他的模板导入等模式。,Agilent 34972A数据采集器操作说明,配置通道（选择你测试的内容与连接待测点保持一致）,Agilent 34972A数据采集器操作说明,扫描设置,Agilent 34972A数据采集器操作说明,输出设置内容的图表,Agilent 34972A数据采集器操作说明,其他的例图,Agilent 34972A数据采集器操作说明,停止扫描,Agilent 34972A数据采集器操作说明,导出数据,Agilent 34972A数据采集器操作说明,导出的数据结果，仅供参考！,谢谢！,
