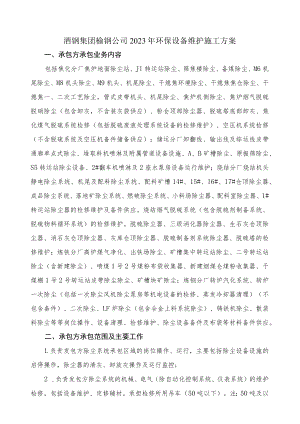

酒钢集团榆钢公司2023年环保设备维护施工方案.docx

酒钢集团榆钢公司2023年环保设备维护施工方案一、承包方承包业务内容包括焦化分厂焦炉地面除尘站、Jl转运站除尘、筛焦楼除尘、备煤除尘、M6机尾除尘、M8机头除尘、M9机头、机尾除尘、干熄焦环境除尘、干熄焦焦仓除尘、干熄焦一、二次工艺除尘，管式皮带机头、机尾除尘、焦炉机侧除尘、焦炉烟气脱硫脱硝除尘（包含卸灰，不含装灰袋供应）、粉仓顶部除尘器、脱硫塔底部卸灰、焦化煤气脱硫系统检修（包括脱硫废液处理系统设备的检修维护）、空压机系统检修（不含脱硫系统及空压机备件储备供应）；储运分厂卸翻线、输出线及综运线皮带通廊单点式除尘、堆取料机喷淋及附属管道设备设施、A、B矿槽除尘、原振筛除尘、S5转运站除尘设备、2#翻车机喷淋及2座水泵房设备运行维护；烧结分厂烧结机头静电除尘系统、机尾及配料除尘系统、配料矿槽14#、15#、16#、17#仓顶除尘器、成品除尘系统、落地矿除尘系统、燃破除尘系统、小料场除尘器、配料室除尘器、1#转运站除尘器的检修维护及备件供应。烧结烟气脱硫系统（包含脱硫剂制备系统、脱硫物料循环系统）的检修维护。脱硫除尘器、三级消化器除尘器、生石灰仓顶除尘器、消石灰仓顶除尘器、灰库仓顶除尘器、脱硫制备剂系统除尘器、脱硫塔的检修维护；炼铁分厂高炉煤气净化、出铁场除尘、矿槽集中转运站除尘、二号转运站除尘（含新建除尘）、喷煤1号2号煤粉布袋收集器、新建烟煤仓煤粉收集器、干煤棚1号2号转运站皮带除尘除尘、矿槽块矿除尘；炼钢分厂转炉汽化系统、转炉一次除尘（包括一次除尘风机除尘泵房等机电设备的检修、蒸发冷却器清理）（不包含备件）、二次除尘、LF炉除尘（包含合金上料系统除尘）、铸铁机除尘、散装料除尘等等岗位操作、设备清理、检修维护、除尘设备备件及布袋等材料备件供应。二、承包方承包范围及主要工作L负责发包方除尘系统承包区域的岗位操作、运行，主要包括除尘设备设施的启停操作，除尘器的清灰、卸放灰操作及运行监控;2 .负责发包方除尘系统的机械、电气（除自动化控制系统、仪表系统）的维护检修，包括设备维护、定修辅材。承担检修所用吊车（50吨以下）。注：50吨及以上检修吊车由榆钢生产部承担，每月仅限两次；3 .负责发包方除尘设施的点检、润滑、日常维护检修；4 .负责发包方除尘设施高压电气设备日常点检和维护（变压器加油、高压电气设备清扫吹灰、提供高压设备小（IOOO元）以下备件），其余高压设备的停送电、春检，高压零固件属于榆钢公司负责；5 .负责发包方除尘设施油料（稀油站油料除外）供应和日常润滑工作；6 .负责发包方除尘设施稀油站油料的更换（油料由发包方提供）；7 .负责发包方除尘器本体设备的离线阀、脉冲阀、布袋、骨架、卸灰系统、防爆膜、低压电气等备件采购、修复、更换及日常点检和检修维护。备件及材料承包方提供；8 .负责发包方除尘系统的管道、排气筒、支架、平台、集尘罩、膨胀节及阀门、传动机构等附件的日常点检和维护检修。备件及材料发包方提供；9 .负责检修垃圾的清理，废旧布袋倒运至炼钢焚烧；10 .负责发包方除尘系统承包区域所有地面、各层平台、除尘器顶部的日常清洁；IL负责发包方污染源在线自动监测站房管理、卫生清扫、数据记录，负责每季度生态环境部门监督性监测现场配合工作；12 .负责配合发包方与政府环保部门的各项协调工作，并承担污染物超标排放、除尘设施运行不正常等问题引起的环保行政处罚；13 .承包方承包范围不包括以下部分：13.1 承包方环保设施备件供应不包括除尘系统的轴承座、风机主轴、风机叶轮、轴承、轴瓦、密封件、高压电机、变频柜等备件采购及电机的下线维护。各分厂按照设备管理规定做好相关备件储备和电机的下线维护；13.2 承包方除尘系统承包中不包括除尘系统仪表、自动控制系统点检、维护检修、备件储备。三、除尘设备操作、维修岗位设置2023年榆钢公司环保除尘设备操作岗位定员48人，除尘设备检修90人员，具体见下表:序号单位岗位现定员（个）1储运分厂操作4检修42烧结分厂操作12检修243炼铁分厂操作12检修204炼钢分厂操作16检修245焦化分厂操作4检修18四、环保除尘设备维修材料（一）储运分厂序号除尘系统备件/材料名称在装量年补充比例年消耗量备注（件/台）（件/台）1单点除尘布袋7840.178.4骨架7840.0215.68布袋18300.2366骨架18300.0118.3脉冲阀2950.0514.75脉冲阀膜片2950.4118脉冲控制仪590.211.8离心风机590.052.95低压电器小计2原振筛除尘布袋3840.3115.2骨架3840.027.68脉冲阀320.051.6脉冲阀膜片320.516脉冲控制仪20.51螺旋输灰机10.150.15卸灰阀I0.150.15低压电器小计3S5除尘布袋14080.35492.8骨架14080.2281.6脉冲阀320.13.2脉冲阀膜片320.39.6脉冲控制仪20.51螺旋输灰机10.30.3卸灰阀10.30.3PLC/面100低压柜/面200小计4翻车机喷雾抑尘器空压机10.10.1喷嘴1000.220水泵10.10.1管线10.050.05低压电器小计5A、B矿槽布袋5760.2115.2骨架5760.2115.2脉冲阀80.32.4脓冲阀膜片80.54脉冲控制仪20.20.4提升阀80.10.8输灰机20.10.2低压电器小计6总计（二）烧结分厂序号除尘系统区域备件/材料名称在装量年补充比例年消耗量备注（件/台）（件/台）1成品除尘星型却灰阀80.10.8插板阀80.10.8仓壁振动器80.21脉冲阀1600.058提升阀150.11.5骨架25600.0125.6布袋25600.3768海绵橡胶4000.250。型密封圈1600.55090“煨制弯头1600.116气源三联件20.51活塞式减压阀20.51脉冲阀膜片1600.232埋刮板输灰机20.050.1气路管件、阀门低压电器共计3面低压柜小计2燃破除尘埋刮板输灰机10.10.1星型卸灰阀40.10.4插板阀40.10.4仓壁振动器40.10脉冲一8800脉冲阀膜片880.217.6提升同80.21.6骨架14080.0114.08布袋14080.2281.60型密封圈880.54490“煨制弯头880.544减压阀10.51活塞式调压阀10.5I气源三联件10.21气路管件、阀门低压电器共计2面低压柜小计3机头静电除尘锁紧衬套160.23.2油浸石棉盘根160.23.2卧式摆线针轮减速机160.11.6立式摆线针轮减速机160.11.6玻纤硅胶密封圈640.16.4玻纤硅胶密封圈200.12玻纤硅胶密封圈320.13.2玻纤硅胶需封(一)640.212.8玻纤睢胶需封(-)640.16.4克套640.212.8波纤硅胶绳16x16281m温度传感器L=5004温度传感器L=25064兖套电加热器2.2kw640.16.4加热原件Ikw160.34.8瓷轴160.23.2搔击头2840.128.4手动插板阀320.13.2电动和灰阀320.154.8进口压力变送仪（含显示）20.51仓壁振打器320.56绝缘板6x30x320高压隔离开关160.23.2阻尼电阻160.23.2高压穿堵套管160.23.2阴极振打锤7200.172阳极振打锤3840.138.4射频导纳料位计L=550640.212.8智能显示加热保护器GR-I320.26.4上阀体DN200320.13.2密封座DN200320.13.2衬环DN200320.39.6膨胀节DN200320.39.6阀芯DN200320.39.6圆顶阀密封圈320.39.6圆顶御F200320.39.6圆顶阀球体200Q320.26.4圆顶阀。型圈320.26.4圆顶阀顶盘320.26.4圆顶阀托圈320.26.4圆顶河内圈320.26.4阳极板30720.0130.72阴极线117760.01117.76低压电器共计16面低压柜小计4烧结机尾埋刮板输送机20.10.2星型卸灰阀140.11.4播板阀140.11.4仓壁振动器140.11.4脉冲阀3360.0516.8提升海280.25.6骨架53760.0153.76布袋53760.52688脉冲阀膜片3360.133.6O型密封圈3360.133.690"煨制弯头3360.0516.8减压阀20.20.4活塞式调压阳20.20.4气源三联件20.20.4气路管件、阀门低压电器共计6面低压柜小计5落地烧除尘布袋11440.3343.2骨架11440.0111.44脉冲阀CA76m880.054卸灰阀300x30040.150.6输灰刮板机GS25010.150.15斗式提升机TD3010.150.15脉冲阀膜片880.326.4减压阀111提升阀sc125x60040.20.8仓壁振打器30.10气路管件、阀门低压电器小计6机头脱硫除尘骨架92400.21848布袋92400.32772脉冲阀Y-808960.2179.2脉冲阀膜片8960.2179.2提升气缸320.26.4手动插板阀320.26.4卸灰阀320.26.4进口翻板阀320.13.2手动蝶阀DN501200.224小气罐320.154.8脉冲海Z-50320.13.2法兰球阀DN-50640.319.2消化器布袋1800.354骨架120*40001800.118脉冲控制仪111脉冲阀90.21.8石灰上料布袋3600.3108骨架0120*30003600.136脉冲控制仪313脉冲阀270.25.4低压电气10小计7配料室新建（西）拉链输灰机10.10.1星型卸灰阀50.10.5插板脚50.10.5仓壁振动器50.10.5脉冲阀220.12.2脉冲阀膜片220.24.4提升阀110.33.3骨架14080.0228.16布袋14080.3422.40型密封圈220.12.290“煨制弯头220.12.2减压阀10.10.1活塞式调压卿10.10.1气源三联件10.10.1管道泉10.10.1低压柜/面1小计8配料室新建（东）拉链输灰机10.10.1星型卸灰阀30.10.3描板阀30.10.3仓壁振动器40.10脉冲阀120.11.2脉冲阀膜片12112提升阀60.10.6骨架7680.017.68布袋7680.3230.4。型密封圈120.11.290°煨制弯头120.11.2减压楣10.10.1活塞式调压阀10.10.1气源三联件10.10.1管道泵10.10低压柜/面1小计9小料场除尘布袋13440.2268.8骨架13440.0226.88脉冲阀960.19.6脉冲阀膜片960.19.6脉冲控制仪20.10.2提升阀80.10.8输灰机20.10.2低压电器小计10烧结机头脱硫仓泵输送储气罐10.050.051#、2#加湿机20.050.1生石灰仓顶除尘器10.050.05生石灰螺旋给料称10.050.05生石灰输送储气罐10.050.05生消石灰1434输送风机30.050.5生消石灰仓1#-3#流化风机30.050.5二级消化器10.050.05灰库散装机10.050.05三级消化器-10.050.05生石灰螺旋输送机10.050.05生石灰锁气器10.050.05生消石灰1#、2#、3#送风机30.050.15吸收塔1#、2#螺旋输送机20.050.1吸收塔1*、2#卸灰机20.050.1消化器1#、24水泵20.050.1消石灰仓1#、2#、3#流化风机30.050.15消石灰仓顶除尘器10.050.05消石灰螺旋输送机10.050.05消石灰锁气落10.050.05一级消化器10.050.05增压风机电机10.050.05终产物1#、2#送风机20.050.1终产物仓顶除尘器10.050.05终产物仓风机10.050.05终产物仓锁气器10.050.05吸收塔I#2#螺旋输送机20.050.1消石灰仓顶除尘器10.050.05消石灰螺旋给料称10.050.05增压风机10.050.05终产物14-44仓式泵40.050.2终产物14-6#流化风机60.050.3加热器40.050.2脱硫塔（保温）10.050.05低压柜PLC柜160.050.8工艺水箱（回潦阀）10.050.05小计（）炼铁分厂序号除尘系统区域备件/材料名称在装量年补充比例年消耗量备注（件/台）（件/台）1同炉煤气净化除尘布袋71640.42865.6布袋6400.3192骨架71640.21432.8骨架6400.2128脉冲阀1920.059.6脉冲阀膜片1920.238.4DN300卸灰球阀200.24重力DN300卸灰球阀60.21.2DN300卸灰阀200.24DN125金属缠绕垫0125/175X63.21000.220DN800金属缠绕型0815/880×651440.114.4DN300金属缠绕型0315/360×65800.216DN400金属缠绕型0415/480×65100.22DN200金属缠绕垫0210/270×5400.28DN150金属缠绕垫0150/2IOX55200.24DN175金属缠绕垫0175/24OX65200.24硅胶垫宽MX高124000.280仓壁振动器180.152.7DN200闸阀200.24DN80球阀1900.119小球阀6840.0213.68电磁阀6840.0534.2提升阀160*600400.053加湿卸灰机30.020.06DN125输灰球卿220.48.8气力输灰管网其它标准件、密封材料、小阀门低压电落小计2出铁场除尘布袋92160.32764.8骨架92160.21843.2刮板输送机YD31010.10.1刮板输送机YD25040.10.4斗式提升机10.10.1卸灰机YJD16A10.10.1电磁脉冲阀24-DCVAI95760.157.6提升阀SC125*600480.29.6脉冲阀膜片5760.2115.2两位三通阀480.29.6电磁阀480.29.6蝶阀MD941S-0.IC40.10.4折断阀DN80/1640.10.4小球阀DN50/16480.14.8气源三联件40.10.4仓壁振打102-5622490.14.9卸灰脚XLD16-A140.050.7调压阀240.12.4气路管件、御门低压电器共计11面低压柜小计3二次转运站布袋5720.3171.6骨架5720.015.72脉冲阀440.052.2脉冲阀膜片440.28.8卸灰阀50.050.25手动插板阀10.050.05刮板输灰机10.050.05减压阀10.050.05仓壁振动器50.10.5气路管件、m低压电器共计3面低压柜小计4矿槽除尘埋刮板输送机YD31020.10.2埋刮板输送机YMlO10.101电磁脉冲脚24-DCVAI92880.05M.4提升阀SC125*600240.248电磁阀240.248调压阳240.124小球御04IFTGF120.224小球脚DN32/1630.206小球脚DN50/1650.2折断脚DN50/16120.224折断阀DN32/1630.206折断阀DN80/1650.105减压阀PG16/8011透视阀HGS0730.103透视阀20.204小球阀240.124气源三联件20.204布袋46080.31382.4骨架46080.1460.8脉冲阀膜片2880.386.4斗式提升机10.050.05振打器102-5622120.11.2卸灰阀LD16-120.11.2气路管件、阀门低压电器共计6面低压柜小计5喷煤除尘布袋（花板）0133X600024000.3720骨架0125X595024000.0124卸灰阀YDJ26A40.150.6掘打器102-562240.150.6防爆阀XD-61膜片200.051折断卿DN50/16200.153调压阀及过谑装置20.51气动偏心球阀DN125/16200.12气动偏心球阀DN400/16200.12气路管件、幽门低压电器共计4面低压柜小计6新建二次转运站布袋5720.2114.4骨架5720.157.2脉冲阀440.14.4脉冲阀膜片440.14.4提升阀80.10.8卸灰阀50.10.5手动插板脚10.10.1刮板输灰机10.10.1减压阀10.10.1仓壁振动器50.10.5管道泵10.10.1低压柜/2面1小计7新建犷槽筛分除尘布袋5460.2109.2骨架5460.154.6脉冲阀420.14.2脉冲阀膜片420.14.2提升阀60.10.6卸灰阀40.10.4手动插板网40.10.4刮板输灰机10.10.1减压阀10.10.1仓壁振动器50.10.5低压柜/3面1小计8总计（四）焦化分厂序号除尘系统区域备件/材料名称在装量年补充比例年消耗量备注（件/台）（件/台）1焦炉地面站除尘布袋15120.3453.6骨架15120.0115.12脉冲阀1080.I10.8脉冲阀膜片膜片1080.1516.2离线阀90.10.9螺旋输送机40.010.04卸灰机40.010.04加湿卸灰机10.10.1低压电器小计2筛焦楼除尘布袋18000.2360骨架18000.0118脉冲阀1200.112脉冲阀膜片膜片1200.1518矩形气动蝶海100.010.1泄爆阀100.010.1埋刮板输送机20.010.02埋刮板输送机10.010.01加湿搅拌机10.010.01气控排尘阀200.010.2手动插板阀200.010.2手动插板阀10.010.01电液动尘气蝶阀40.010.04电液动尘气蝶阀80.010.08电液动尘气蝶阀20.010.02电液动尘气蝶阀120.010.12射频导纳物位控制仪110.010.11低压配电柜小计3配煤除尘布袋9600.2192骨架9600.196脉冲阀960.054.8脉冲阀膜片膜片960.1514.4离线阀100.010.1卸料器40.010.04电液动尘气煤阀40.010.04电液动尘气螺阀80.010.08电液动尘气蝶阀20.010.02电液动尘气蝶阀120.010.12射频导纳物位控制仪110.010.11低压配电柜小计4转运站除尘布袋2880.5144骨架2880.012.88反吹系统20.10.2卸灰阀20.10.2低压电器小计5皮带通廊单点除尘布袋2160.243.2骨架2160.121.6脉冲阀300.051.5脉冲阀膜片300.26脉冲控制仪30.i0.3离心风机30.i0.3低压电落小计6干熄焦焦仓除尘布袋花孔0130*60505040.2100.8骨架5040.150.4脉冲阀CA76ran360.051.8卸灰御300x30060.050.3输灰刮板机GS25010.10.I脉冲阀膜片360.310.8减压阀10.50.5提升阀sc125x60060.10.6仓壁振打器60.10.6气路管件、阀门低压电器小计7干熄焦地面除尘系统布袋花孔0160*605013440.25336骨架13440.0113.44脉冲阀CA76w840.054.2翻板阀300x3001400输灰刮板机GS25020.150.3加湿机20.10.2卸灰阀20.150.3脉冲阀膜片840.216.8减压阀10.30.3提升阀scl25x600140.081.12仓壁振打渊140.081.12气路管件、阀门低压电器小计8管带机头螺旋输灰机10.10.1星型卸灰脚40.10.4插板阀400仓壁振动器40.10.4脉冲阀80.10.8脉冲阀膜片80.54提升阀60.171.02骨架4000.i40布袋4000.2510090"煨制弯头600减压阀10.50.5活塞式调用脚100气源三联件10.50.5管道泵100低压柜/面1PLC柜/面1小计9管带机尾（2台）布袋8880.2177.6书架8880.188.8反吹系统20.30.6却灰阀20.30.6低压电器柜/面2小计10脱硫脱硝除尘布袋18000.25450骨架18000.0590脉冲阀CA76mn1200.056插板阀700输灰刮板机50.10.5斗提机10.10.1卸灰阀70.151.05脉冲阀膜片1200.1518减压阀10.30.3提升阀130.081.04仓壁振打渊70.10.7气路管件、阀门低压电器小计11机恻除尘系统布袋0160*605013440.0567.2骨架134400脉冲阀CA76<m9600翻板阀1400加湿机100卸灰阀10.10.1脉冲阀膜片960.19.6减压阀60.171.02提升阀sc125x600140.081.12仓壁振打器140.081.12气缸120.172.04单向阀140.152.1输灰泵80.131.04输灰泵气缸80.252气路管件、卿门低压电器小计11t-
