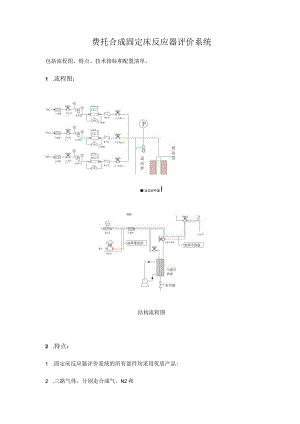

费托合成固定床反应器评价系统包括流程图、特点、技术指标和配置清单。1 .流程图：|反应炉拧温I“6S2结构流程图2 .特点：1 .固定床反应器评价系统的所有部件均采用优质产品;2 .三路气体，分别走合成气，N2和3 .固定床反应管为管式反应器，反应管内置测温套管，可实时监测催化剂床层温度。固定床反应管拆卸方便。固定床反应炉为哈夫炉（双开炉），单段控温，功率2000W,控制温度RT120（）OC,采用PID精确控温方式，恒温过程控温精度±1；4 .反应炉下端尾气可同时进入气液分离器进行产物冷凝和气液分离，以及在保温状态下进入色谱仪中进行产物全分析；5 .反应炉下端配备气液分离器（收集器），收集器为双层结构，收集器内部有液体积液罐，可对反应产物进行冷凝和收集，待一定时间后通过下部的针型阀进行取样；6 .在反应装置旁边放置色谱仪，使连接色谱的管路尽可能短，尽量减少产物残留；7 .铝合金框架，设计紧凑，美观大气，另外尺寸大小设计合适，利于日常维修和正常拆卸。8 .技术指标：1 .设计压力：010MPa,实际使用压力06MPa；2 .采用单段开式恒温炉，尺寸约为长200mm*长200mm*高300mm；3 .设计反应温度：室温1200cjC,保温箱温度RT40CrC,控制精度±1。（：；4 .不锈钢反应管尺寸约为外23mm,内Iomm,催化剂装填量0lml；5 .三路气体，准确度±1%FS线性偏差±1%FS精度±0.2%FS响应时间24s；量程20Omlmin（订货前确定）。合成气用一氧化碳标定。6 .冷凝器为双层结构，内部有冷凝盘管，内体积约为50ml（外体积约为120ml）o补充说明:1 .费托合成产物分布较大，而保温箱出口进入色谱仪前以及色谱仪内部部分管道采用硅胶加热带控温的方式，控制温度RT20（TC（常规的纤维加热带只能到150）,会导致进入色谱分析前部分高沸点产物损失；2 .设备中所有管道均采用外径3mm不锈钢管道。3、采用屏幕软件控制，三路质量流量计精准控制，反应炉程序升温控制，俩个加热带控温和一个温度显示，带自整定功能。程序升温控制时间和温度点可以更改。5 .配置清单:序号名称规格型号数量生产厂家1不锈钢高压稳压阀高压3熊川22.5级压力表、量程25MPa603浙江红旗32.5级压力表、量程IOMPa603浙江红旗40.4级压力表、量程6MPa1501浙江红旗5单向阀SS-1163北京熊川6过滤器SS-2234北京熊川7质量流量计S49333北京汇博隆7二次表（程序控温，反应炉控温）FT-808P1广州泰镁克8二次表（单点控温，加热带控温）FT-807GX2广州泰镁克9二次表（流量计控制）FT-807-GX73广州泰镁克10二次表（反应温度）F807GN1广州泰镁克12电子调压器LSA-Hl4浙江龙科13开关电源IQ-60F1台湾明纬14保护开关DZ47LE2温州正泰15穿板两通316L4熊川16三通316L8熊川17开关阀316L6熊川18针型阀316L1熊川19耐高温三通阀316L2熊川20不锈钢反应管RT-IOO321反应管接头TL-20422（循环水泵）123收集器LGCS124背压阀R72LA-E-W/R72SLAK1熊川25不锈钢热电偶套管SG-5126硅胶加热带2m127热电偶（带黄色接头）K型428框架、电线、管道、卡套129包装运输130服务费（含上门）、税费131软件工作站132皂膜流量计50mlmin133开式炉1
