服务器、工作站基础知识.pptx

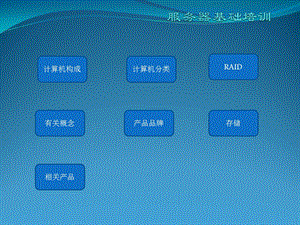

服务器基础培训,计算机构成,计算机分类,RAID,有关概念,产品品牌,存储,相关产品,服务器基础培训,一台计算机分由五个部分组成，运算器、控制器、存储器、输入系统、输出系统，所有的计算机设备都属于五个部分的一种。,计算机构成,我们实际的电脑组成：显示器、键盘鼠标、主机（机箱、电源、主板、CPU、内存、硬盘、显卡、声卡、网卡）我们主要注意的就是主机内部的部分。,服务器基础培训,主板：主要部件是芯片组和I/O接口，作用是连接和控制连接在它上面的设备。主板的主要参数：芯片组、支持处理器、支持的内存、支持的硬盘、集成的设备、I/O插槽等,计算机构成,服务器基础培训,CPU(处理器)：计算机的大脑，主要作运算和控制，五部分的两部分运算器和控制器都集成在这里面。CPU的主要参数：主频、核数、封装结构（针脚数）、是否支持超线程、二级缓存、功率等,计算机构成,服务器基础培训,内存：存储器，是计算机CPU、硬盘等配件之间调用数据的缓存，速度较快，但断电后不保存数据。它同时也决定着大任务的处理速度。内存的主要参数：代次结构、容量、ECC/REG类型、工作频率、接口类型、适用机型等,计算机构成,服务器基础培训,硬盘：大容量永久性存储器，断电后可存储数据，但性能远不及内存。硬盘的主要参数：接口类型、容量、转速、接口速率、缓存等,计算机构成,服务器基础培训,显卡：将计算机显示信号解码成显示器信号输出，对图形视频信号进行处理。分专业显卡和游戏显卡。显卡的主要参数：显存、位宽、带宽、接口、GPU核数等,计算机构成,服务器基础培训,电源：为所有计算机配件提供电压的供电装置。分单电和冗余电源，根据形状也会机架式1U2U和塔式的。电源的主要参数：外形、功率（分额定功率和最大功率）、接口针脚支持等,计算机构成,服务器基础培训,机箱：为配件提供安装固定等环境的平台，一方面看质量、制作工艺，另一方面要看散热效果。机 箱的主要参数：塔式/机架式、可上主板尺寸、盘位数、是否支持热插拨等,计算机构成,服务器基础培训,计算机分类,常用到的计算机分为PC（台式机、笔记本）、服务器、工作站和其它特殊用途计算机。,个人计算机（PC),服务器（server),工作站（workstation),服务器基础培训,电脑：标准的微型计算机，包括台式电脑和笔记本电脑，主要用于基础应用、上网、播放和游戏等，性能上主要体现在处理能力，兼容性，视频解码能力上。,计算机分类,服务器：主要给局域网和Internet网络中其它计算机提供相关服务的高性能计算机，因其服务对象主要是重要项目，并且不只是给一个客户端服务，故重要性比较强，也就稳定性要求高。,工作站：根据用途分为图形工作站（主要用于图形和3D动画设计），视频工作站（主要用于影视后期编辑和制作），其它专业工作站（具有其它专业用途和要求的工作站），其实工作站就是一台独立工作但要求专业的高性能计算机。,服务器基础培训,计算机分类,服务器与PC区别,服务器基础培训,计算机分类,服务器与工作站区别,服务器基础培训,计算机分类,PC与工作站区别,服务器基础培训,RAID,RAID全称为独立磁盘冗余阵列，就是将多个硬盘组成一个整体，而实现单个磁盘不能实现的功能，常用的RAID模式有0,1,10,5,50,6，从原理上讲就三种，RAID0,RAID1,RAID5,首先从原理上讲，做RAID之后控制器会把文件分成许多小的数据包/块，我们可以定义为1,2,3,4,5，我们分别讲一下这几种RAID,服务器基础培训,RAID,RAID 0：假设我们用两块盘做RAID0,数据写入方式如下：,135.,246.,总结：RAID 0的作用是加速度，但比单盘更不安全，容量没有损失，要求两块或以上的硬盘才能做。,容量公式：使用容量=单盘容量*N,服务器基础培训,RAID,RAID 1：假设我们用两块盘做RAID1,数据写入方式如下：,123.,123.,总结：RAID 1的作用是安全备份，容量是整体硬盘的一半，要求两块或以上的偶数块硬盘才能做。,容量公式：使用容量=单盘容量*N/2,服务器基础培训,RAID,RAID 5：假设我们用两块盘做RAID5,数据写入方式如下：,13P.,2P5.,总结：RAID 5的作用是安全备份，适合磁盘数较多的用户，容量损失一块硬盘，要求三块或以上的硬盘才能做。,P46.,容量公式：使用容量=单盘容量*(N-1),服务器基础培训,有关概念,ECC：奇偶校验，通过这种方式来减少错误，提高计算机稳定性，主 要指内存,REG：寄存器，相当天内存里的内存，可提高速度，一般双路或四路服务器的内存都带这种功能。,冗余：是指一个设备损坏了另一个设备可以替代它的工作，不至于宕机，一般指电源冗余，网卡也有带这个功能的。,热插拨：是指在不关机的状态下将配件拨下来进行更换的技术，一般指硬盘和冗余电源。,服务器基础培训,产品品牌,服务器的品牌有：IBM、HP、DELL、浪潮、联想、金品、宝德等,工作站的品牌有：HP、DELL、联想、苹果、金品等,主板的品牌有：supermicro(超微）、TYAN(泰安）、Intel(英特尔）、华硕、微星、技嘉,服务器基础培训,存 储,存储有DAS、NAS、SAN三种模式DAS：直连存储，它通过一根数据线连接到服务器上，通过服务器来读取磁盘阵列里的数据NAS：网络附加存储，它通过TCP/IP协议来存取磁盘阵列里的数据。SAN：存储区域网，一般在集中项目里会出现。,按专业程度可分为：专业的磁盘阵列：一般属项目型机器，单价在两三万到十万元之间。大容量DAS存储：本身没有控制器，靠阵列卡来做RAID，安全性低，但容量大，性价比高。小型NAS：小型的工作组级产品，盘位低，简单便宜。适合于部门或个人使用。,服务器基础培训,存 储,存储有DAS、NAS、SAN三种模式图示,SERVER,DAS,NAS,服务器基础培训,其它产品,机柜：就是为机架式设备提供存储空间的柜子，分服务器机柜和网络机柜。服务器机柜比较深，适合放比较长和重的服务器，网络机柜比较浅，适合放比较短而轻的交换机路由器等。,UPS（不间断电源）：为服务器等重要设备提供稳压稳流作用，而且在市电断电后能持续工作一定时间的供电设备。,磁带机：作为离线存储的备份设备，将数据写在磁带上，达到离线存储的目的。,学习方法和目的,经常性地学习，巩固知识。不能死记硬背，先理解，再慢慢消化。以后还有更深更多的知识要学，不要急于求成全学完。,
