绝缘电阻吸收比极化指数是什么意思.docx

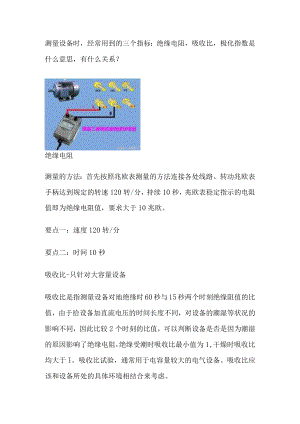

测量设备时，经常用到的三个指标：绝缘电阻，吸收比，极化指数是什么意思，有什么关系？绝缘电阻测量的方法：首先按照兆欧表测量的方法连接各处线路。转动兆欧表手柄达到规定的转速120转/分，持续10秒，兆欧表稳定指示的电阻值即为绝缘电阻值，要求大于10兆欧。要点一：速度120转/分要点二：时间10秒吸收比-只针对大容量设备吸收比是指测量设备对地绝缘时60秒与15秒两个时刻绝缘阻值的比值，由于给设备加直流电压的时间长度不同，对设备的潮湿等状况的影响不同，因此比较2个时刻的比值，可以判断设备是否是因为潮湿的原因影响了绝缘电阻，绝缘受潮时吸收比最小值为1,干燥时吸收比均大于I。吸收比试验，通常用于电容量较大的电气设备。吸收比应该和设备所处的具体环境相结合来考虑。要点一：时间60S/15S时的绝缘电阻值之比。要点二：比值大于1.3要点三：绝缘电阻大于3000MQ时可以不测吸收比规范国家电网山东电力集团公司2007版电力设备交接和预防性试验规程对吸收比有如下规定:吸收比在常温下不低于1.3；当R60s（60秒时的电阻）大于3000M时，吸收比可不做考核要求。极化指数极化指数Pl是指在同一次试验中，加压Wmin时的绝缘电阻值与加压IrTlin时的绝缘电阻值之比。要点一：6C）OS与60S绝缘电阻比值要点二：极化指数大于1.5要点三：60S绝缘电阻大于IoOOOMQ时可以不测极化指数。国家电网山东电力集团公司2007版电力设备交接和预防性试验规程对极化指数有如下规定：极化指数在常温下不低于1.5；当R60s大于IooOOMQ时，极化指数可不作要求。预试时可不测量极化指数；吸收比不合格时增加测量极化指数，二者之一满足要求即可。提示：极化指数没有统一要求值，本文引用的是山东供电公司的要求，部分场所吸收比大于1.1,极化指数大于1.3即算合格。
