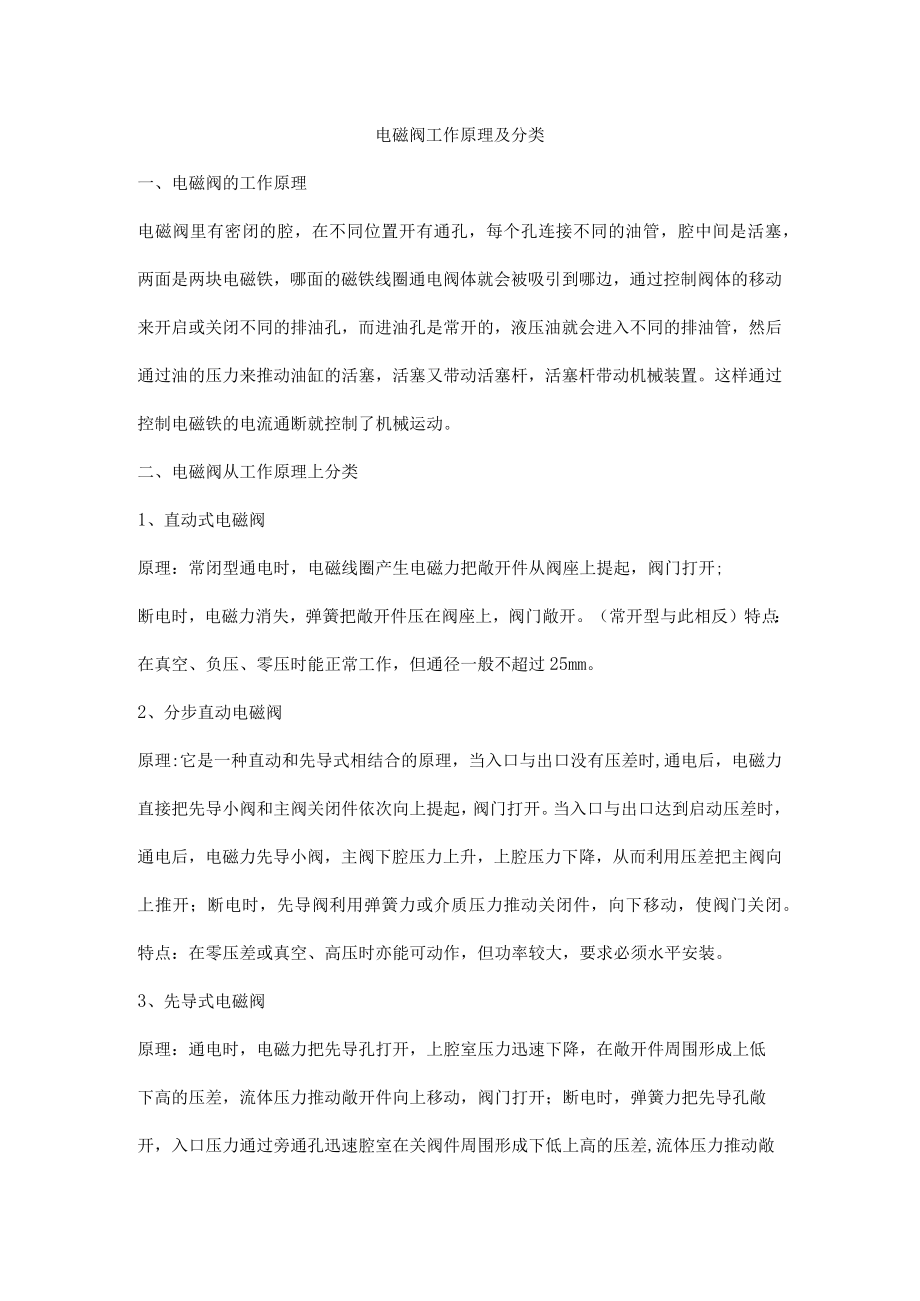

电磁阀工作原理及分类.docx

电磁阀工作原理及分类一、电磁阀的工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。二、电磁阀从工作原理上分类1、直动式电磁阀原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开;断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。2、分步直动电磁阀原理:它是一种直动和先导式相结合的原理，当入口与出口没有压差时,通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。3、先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动敞开件向下移动，敞开阀门。特点：体积小，功率低，流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
