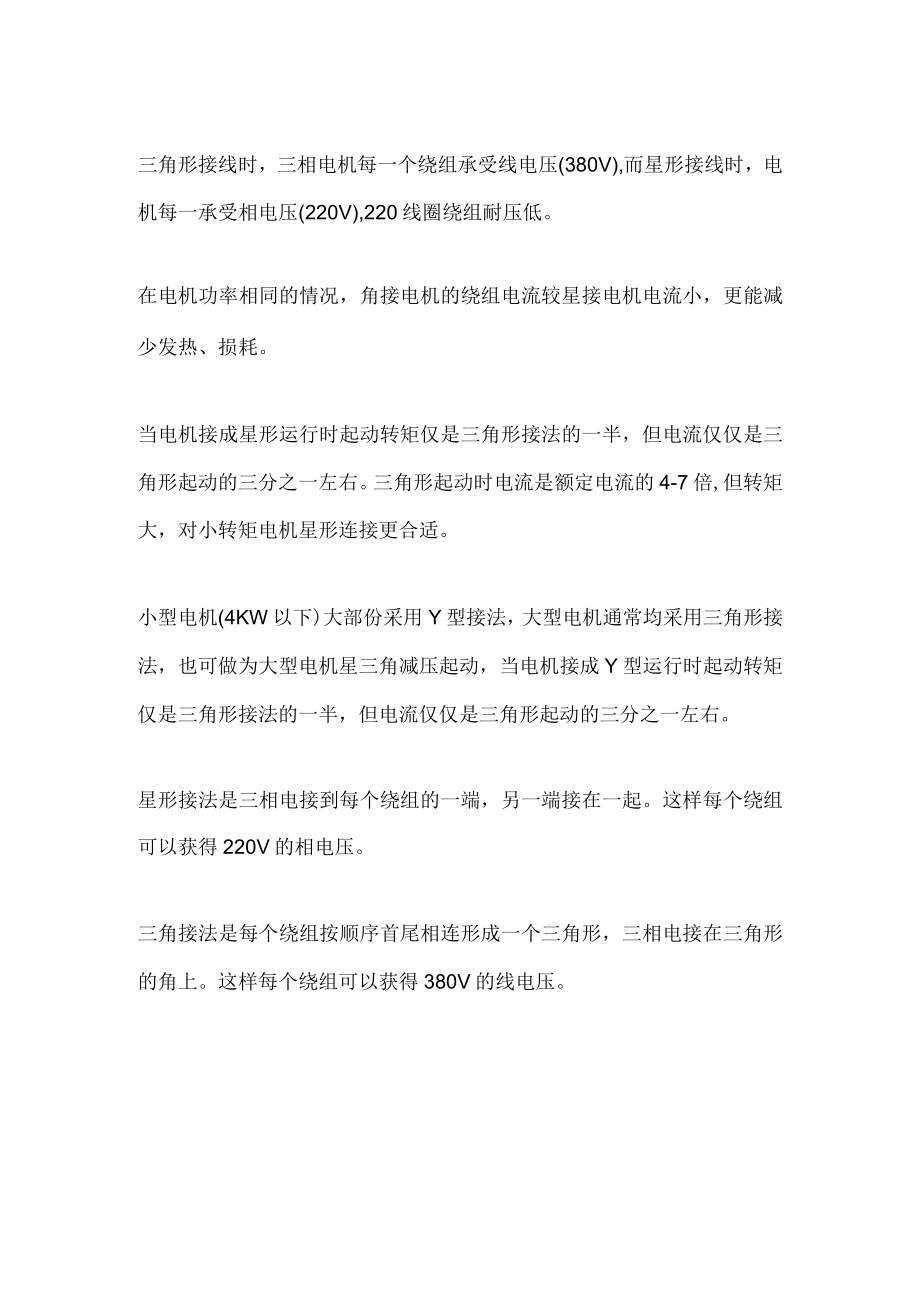

三角形接线时，三相电机每一个绕组承受线电压(380V),而星形接线时，电机每一承受相电压(220V),220线圈绕组耐压低。在电机功率相同的情况，角接电机的绕组电流较星接电机电流小，更能减少发热、损耗。当电机接成星形运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。三角形起动时电流是额定电流的4-7倍,但转矩大，对小转矩电机星形连接更合适。小型电机(4KW以下)大部份采用Y型接法，大型电机通常均采用三角形接法，也可做为大型电机星三角减压起动，当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。星形接法是三相电接到每个绕组的一端，另一端接在一起。这样每个绕组可以获得220V的相电压。三角接法是每个绕组按顺序首尾相连形成一个三角形，三相电接在三角形的角上。这样每个绕组可以获得380V的线电压。如果电机的额定相电压是220V,就用星形接法。如果是380V就用三角接法。特别的，如果电机是属于额定相电压380V,那么可以用星形接法220V降压启动，启动完成切换到三角接法。1、三角形接线时，三相电机每一个绕组承受线电压(380V),而星形接线时，电机每一承受相电压(220V),220线圈绕组耐压低。2、在电机功率相同的情况，角接电机的绕组电流较星接电机电流小，更能减少发热、损耗。3、当电机接成星形运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。三角形起动时电流是额定电流的4-7倍，但转矩大，对小转矩电机星形连接更合适，对大转矩、大功率电机三角形连接更合适。4、三角形连接时，电机相电压等于线电压；线电流等于根号3倍的相电流。5、星形连接时，线电压是相电压的根号3倍，而线电流等于相电流。6、一般3KW以下的电动机星型接法的较多，3千瓦以上的电动机一般都角型接法。一般地，大于15kw的电动机需要星形启动角形运行，以降低启动电流。1电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1,73倍，2电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。3需要注意的是本来星形接法的电机不能接成三角形，（如果接成三角形，这时相电压升高到约1.73倍，长时间运行必然烧毁电机）。4同样本来三角形接法的电机不能接成星形，（如果接成星形，这时相电压降低到约1.73倍，达不到正常功率，如果带额定负载，那么这时属于过载状态，时间一长也必然烧毁电机）。5在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。6为什么较大功率电机都接成三角形，好处是轻载启动时，为了方便降压启动（启动时接成星形，运行时换接成三角形，电机启动时间极短接成星形没关系，好处是启动电流可以降低到1/3等）
