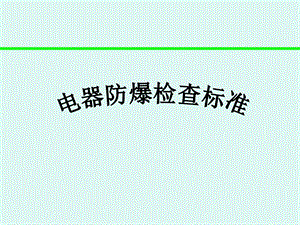

,电器防爆检查标准,一、保护接地知识二、接线工艺知识三、开关防爆检查知识四、开滦集团带式输送机管理规定五、电缆吊挂知识六、总结,知识提纲：,保 护 接 地知 识,一、装设局部接地极的地点（常用）,采区变电所（包括移动变电站和移动变压器）。装有电气设备的硐室和单独装设的高压主电气设备。低压配电点或者装有3台以上电气设备的地点。(4)连接高压动力电缆的金属连接装置。,局部接地极可设于巷道水沟或其他就近的潮湿处。设置在水沟中的局部接地极应用面积不小于0.6m2、厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。设置在其他地点的局部接地极，可用直径不小于35mm、长度不小于1.5m钢管制成，,二、局部接地极,管上应至少钻20个直径不小于5mm的透孔，并全部垂直埋入底板；也可以用直径不小于22mm、长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋深不得小于0.75m。便于往里灌盐水，以降低接地电阻值。,并要求每台电气设备与总接地网或局部接地极之间的接地电阻，不得超过2欧。对于移动式电气设备，应用橡套电缆的接地芯线进行连接，并要求每台移动式电气设备与总接地网或局部接地极之间的接地电阻，不得超过1欧。,连接主接地极的母线，应采用截面不小于50mm2的铜线，或截面不小于100mm2的镀锌铁线，或厚度不小于4mm、截面不小于100mm2扁钢。,三、接地线,电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，应采用截面不小于25mm2的铜线，或截面不小于50mm2的镀锌铁线，或厚度不小于4mm、截面不小于50mm2的扁钢。,综保开关和有检漏装置的馈电开关应加设辅助接地线，目的（1）局部接地线拔脱后，仍然能起到接地保护的作用。（2）做检漏试跳。用2.5MM的小线从接线腔引出，接地极应用面积不小于0.6m2、厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。或用讲过的接地极做法埋于地下的方法，两种方法距离主接地极都不小于5米。,每台设备均需用单独的连接导线与总接地网（包括接地母线、辅助接地母线）直接相连。禁止将几台设备串联接地，也禁止将几个接地部分串联。,禁止将几台设备串联接地，也禁止将几个接地部分串联。见下图:图a为错误的串联接地方式图b为正确的接地方法。,四.几台设备的接地方法,a错误的 接地方式b正确的 接地方式,有值班人员的机电硐室和有专职司机的电气设备的保护接地，每班交接班时必须进行一次表面检查。其他电气设备的保护接地，由维修人员进行每周不少于一次的表面检查。,五.接地装置检查,需要特别注意的是，凡电气设备的保护接地，因损坏而未修复以前，禁止向其送电。,六.接地线的制作,采用截面不小于25mm2的铜线，截面不小于50mm2的镀锌铁线进行绑扎，长度为120MM，要求缠绕要均匀紧凑。与设备外壳或者动力电缆与接线柱连接均要制作线鼻子，如图：,接线工艺知识,2、接线无毛刺。指芯线前端接部分无突出的导线。否则判定为不完好。,3、接线无歪脖。布线拿弯弧度要自然平滑，避免急弯，直角弯。否则判定为不完好。,4、接线无压胶皮。指在线芯处接线端子的垫圈（板）不压线芯绝缘。否则判定为不完好。5、导线裸露不超长。线芯绝缘与接线端子压接部分之间的芯线长度不大于10mm。否则判定为失爆。6、一相绝缘不触及另一相导体，一相绝缘不与另一相接线柱相触。否则判定为不完好。,7、接线无交叉布线。否则判定为不完好。8、接线剁头齐整。即每一相线芯前端的线头整齐切断，无长短不齐现象。否则判定为不完好。9、分相绝缘无刀伤。即分相芯线的绝缘没有伤痕。否则判定为失爆。,10、接线柱弹垫压平，压线板有余量。现场检查，以压平弹垫，芯线不窜动为合格。否则判定为失爆。11、接地芯线长短合适接地芯线顺腔壁自然布置，不宜过长或过短（以松开线咀，拉动电缆相线拉紧或最长相线松脱，地线不掉为准）。否则判定为失爆。,12、接地螺栓螺母垫圈不允许涂绝缘物接触良好.否则判定为不完好。13、电源警示牌安装正确。否则判定为不完好。14、接线操作完后，对接线盒防爆面均匀涂油。无油或黄油为不完好。,15、电缆护套割口整齐 割口无马蹄无锯齿。否则判定为不完好。16、接线腔内清洁无杂物。有不小于10MM铜丝或导电体判定为失爆。17、同一部分螺栓，螺母规格一致。主要指同一部位螺栓长度，螺母大小，厚度一致。外露1-3扣为合格，低于一扣为失爆，多于三扣为不完好。,18、卡爪（或平垫圈）弹簧垫（双帽）齐全坚固 使用线鼻子进行连接。否则判定为不完好。19、电缆护套伸入器壁长度合适标准为：515mm。低于5MM为失爆，多于15MM为不完好。,开 关 防 爆 检 查,1、密封圈合格A、密封圈无反装、内径切削平滑、内径与电缆外径差应小于1mm B、密封圈宽度应大于电缆外径的07倍但必须大于10mm（A）C、密封圈厚度应大于电缆外径的03倍，但必须大于4mm。(B),D、密封圈无破损，不得割开使用，电缆与密封圈之间不得包扎其它物体。E、密封圈外径D与进线装置内径差A应符合：D20mm A1mm；20D60 A1.5mm；D60 A2mm。F、单个密封圈不得穿进多根电缆。H、密封圈不得出现老化，失去弹性、变质、变形等情况失去密封作用。,2、进线嘴总件齐全，连接紧固A、接线后紧固件的紧固程度 以抽拉电缆不窜动压紧螺栓齐全，螺栓外露1-3扣为合格，但线嘴压紧应有余量，不亲口密封圈端面与器壁应严密结合。B、线嘴与密封圈之间应加金属垫圈（厚度不小于2mm，外径与密封圈外径相同）C、压叠式线嘴压电缆的压紧扁量不超过电缆外径的10。,3、备用线嘴备件齐全，连接紧固。A、备用线嘴与密封圈之间应加不小于2mm厚度的钢垫板。B、紧固程度：螺旋线嘴用手拧紧为合格，但不得低于6MM，不出现乱扣，锈蚀等现象，压叠式线嘴用手晃不动为合格 C、挡板放在密封圈外边，金属圈放在挡板与线嘴之间。,4、防爆面、设备紧固件、导电件无锈蚀及油漆如有锈迹用棉纱擦净后，留有呈青褐色氧化亚铁云状痕迹，用手触摸无感觉者仍算合格，否则为失爆5、接线盒盖螺栓垫圈齐全，紧固以不缺螺栓、弹垫及弹垫压平者为合格；螺栓松动或滑扣为不合格。弹垫失效或断裂立即更换为合格，断裂部分丢失为失爆。,6、防爆面无人为严重划痕划痕宽度与深度不大于05mm，长度应保证剩余无伤面，有效长度不小于规定长度的237、防爆间隙合格防爆开关大盖防爆面间隙0.5mm,接线室防爆面间隙0.2mm,圆筒结构防爆面间隙0.3mm.8、外壳有裂纹、开焊，面积在50平方厘米范围内，凹凸深度超过5，或因外壳变形影响电气间隙达不到规定。,9、防爆电气设备的门、盖采取正常操作方式不能打开。10、防爆电气设备隔离开关打开后负荷侧仍然有电。11、可拆卸式控制器，手柄不在停止位置时仍可拆卸。12、JDB的整定调整。（首先3.4#线不能短接），再看整定。,12.JDB的整定调整：如图：,带式输送机管理规定,一.井下集中运输皮带,（一）必须装设驱动滚筒防滑保护、堆煤保护。（二）必须装设防跑偏装置。其中机头、机尾各安装一对，中部每200米安装一对。（三）必须装设温度保护、烟雾保护和自动洒水装置。其中在驱动滚筒附近必须安设一组，其它部位根据输送机的长度确定。当输送机使用长度小于等于500米时，沿途应至少安设2组（包括驱动滚筒处），当使用长度超过500米时，按每延长500米内至少增加一组设置。,（四）必须装设沿线双向急停保护装置。带式输送机沿途每100米必须至少安设一组双向急停开关，开关应具有自锁和复位功能。人员在距急停开关不大于50米范围内能随时利用急停拉线有效终止带式输送机的运行。（五）在具有双滚筒驱动的带式输送机驱动滚筒上方位置，必须安设带式输送机双向滚筒人员保护装置。,（六）必须安设输送带涨紧力下降保护装置和防撕裂保护装置。（七）倾斜巷道中使用的带式输送机，上运时，必须同时装设防逆转装置、断带抓捕装置和制动装置；下运时，必须装设断带抓捕装置和制动装置。（八）液力偶合器严禁使用可燃性传动介质（调速型液力耦合器不受此限）（九）带式输送机应加设软启动装置，下运带式输送机应加设软制动装置。,二.采掘用带式输送机,（一）须装驱动滚筒防滑保护、堆煤保护。（二）须装防跑偏装置，其中机头、机尾各安装一对，中部每200米安装一对。（三）须装温度、烟雾保护和自动洒水装置。其中驱动滚筒附近须安设一组，其它根据输送机使用长度确定。当使用长度小于等于500米时，沿途应至少安设2组（包括驱动滚筒处），当使用长度超过500米时，按每延长500米内至少增设一组设置。,（四）必须装设沿线双向急停保护装置。带式输送机沿途每100米必须至少安设一组双向急停开关，开关应具有自锁和复位功能。工作人员在距急停开关不大于50米范围内能随时利用急停拉线有效终止带式输送机的运行。（五）在具有双滚筒驱动的带式输送机驱动滚筒上方位置，必须安设带式运输机双向滚筒人员保护装置。（六）倾斜巷道中使用的带式输送机，上运时，必须同时装设防逆转装置和制动装置；下运时，必须装设制动装置,（七）液力偶合器严禁使用可燃性传动介质（调速型液力耦合器不受此限）。（八）带式输送机应加设软启动装置，下运带式输送机应加设软制动装置。（九）输送机机尾的转动部位必须安装机尾防护罩。,电 缆 吊 挂 知 识,（一）.水平巷道或倾斜井巷悬挂电缆应有适当的弛度，在外力下自由坠落。高度应保证电缆在矿车掉道时不受撞击，在坠落时不落在轨道或输送机上。(二).电缆悬挂点间距，在水平巷道或倾斜井巷内不得超过3M，立井不超过6m.(三).电缆不应悬挂在风管或水管上，不得遭受淋水。同侧悬挂时，应敷设其上方，0.3m以上。,(四).盘圈或盘“8”字形的电缆不得带电，但是采，掘机组供电不受此限。(五).井筒和巷道内的通信和信号电缆应与电力电缆分挂在井巷两侧，如受条件所限：井筒内应敷设在电力电缆的0.3m以外；巷道内，内应敷设在电力电缆的上方0.1m以上的地方。(六).同电压等级的电缆间距0.1M，不同电压等级的电缆间距500MM。,(七).井下巷道内的电缆，沿线每隔一定的距离，拐弯，分支点，接线盒两端，穿墙电缆两边都应注有编号，用途，电压和截面的标志牌。(八).电缆之间的连接，必须用相符的接线盒或者进行硫化热补或同等效能的冷补。并定期上井试验。(九).严禁铁丝吊挂电缆。,总 结,一.煤矿井下常见的各种电气事故，主要有短路、漏电、过负荷、断相、失爆和人身触电等。如果我们能做到“三无”、“四有”、“两齐”、“三全”、“三坚持”，就能避免或减少此类事故的发生。,三无：即无鸡爪子，无羊尾巴，无明接头。这“三无”，对防止短路，漏电和人身触电事故是十分有效地措施。四有：即有过电流和漏电保护装置，有螺钉和弹簧垫圈，有密封圈和挡板，有接地装置。这“四有”，对防止短路，过负荷，漏电故障范围的扩大，防止人身触电，防止失爆是十分有效地。,两齐：即电缆悬挂整齐，设备硐室清洁整齐。这“两齐”，是防止各种电缆引起的电气事故，防止硐室内电气设备发生故障的有效措施。三全:即防护装置全，绝缘用具全，图纸资料全。这“三全”，是防止发生人身触电等意外事故，加强电气设备管理和电气技术管理，正确指挥生产，防止各种电气事故的重要措施。,三坚持：即坚持使用检漏继电器，坚持使用煤电钻，照明和信号综合保护，坚持使用瓦斯电和风电闭锁。只要做到“三坚持”，不仅可防止因漏电引起的人身触电，而且可防止因漏电等引起的瓦斯爆炸。,结束图：谢谢大家,
