车库顶板防水技术交底模板.docx

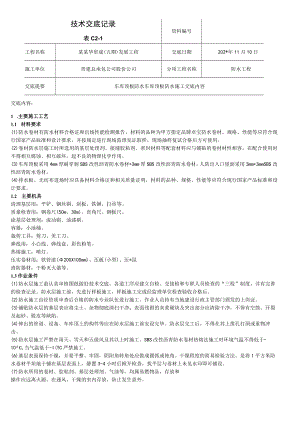

技术交底记录表C2-1资料编号工程名称某某华贸成(五期)发展工程交底日期202*年11月10日施工单位青建总承包公司股份公司分项工程名称防水工程交底提要车库顶板防水车库顶板防水施工交底内容交底内容：1 .主要施工工艺1.1 材料要求(1)防水卷材有防水材料合格证和出场性能检测报告，材料的品种为甲方指定品牌卓宝防水卷材、规格、性能等应符合现行国家产品标准和设计要求，并按规定进行现场监理见证取样，现场抽样复试合格后方可使用。(2)卷材防水层施工时所选用的基层处理剂、接缝胶粘剂、密封材料等配套材料应与铺贴的卷材材性相容，在配合使用时不得相互腐蚀、相互破坏，起不良的物理化学作用。(3)车库顶板采用4mm厚耐穿刺SBS改性沥青防水卷材+3mm厚SBS改性沥青防水卷材，人防出入口屋面采用3mm+3mmSBS改性沥青防水卷材。(4)排水板、无纺布进场时应具备材料合格证和相关质量证明，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。1.2 主要机具清理基层用：平铲、钢丝刷、刮板、铁锹、扫帚等。质量检查用：钢卷尺(50m、30m)、直角尺、钢板尺。涂基层处理剂：流动刷、油漆刷。容器：小油桶。裁剪工具：剪刀、美工刀。弹线用：小白线、弹线盒、彩色粉笔。热熔施工：喷灯。压实卷材用：铁管滚(200X100mm)、压板(小型)、压*昆消防器材：干粉灭火器等。1.3作业条件(1)防水层施工前认真审核图纸做好技术交底。各道工序应建立自检、交接检和专职人员检查的“三检”制度，并有完善的检查记录。防水层施工前，先进行样板施工，样板施工完成经监理单位检查验收合格后。(2)防水施工由经资质审查后合格的防水专业队伍进行施工。作业人员持有当地建设行政主管部门颁发的上岗证。(3)铺贴防水层的基层表应将尘土、杂物彻底清扫干净；表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。(4)伸出的管道、设备、车库顶上的构件等应在防水层施工前安设完毕。防水层完工后，不得在其上凿孔打洞或重物冲击。(5)防水层施工严禁在雨天、雪天和五级风及其以上时施工。SBS改性沥青防水卷材热熔法施工时环境气温不得低于-10C,当气温低于-I(TC严禁施工。(6)基层表面保持干燥，并要平整、牢固，阴阳角转角处应做成圆弧或钝角。干燥程度的简易检验方法，是将1平方米防水卷材平坦地干铺在基层表面上，静置3-4小时后掀开检查，找平层与卷材上未见水印即可铺设。(7)防水所用的卷材、胶粘剂、基层处理剂、气油等，均属易燃物品，存放和操作应远离火源，在通风、干燥的室内存放，防止发生意外。审核人交底人接受交底人技术交底记录表02-1资料编号工程名称某某华贸成(五期)发展工程交底日期202*年11月10H施工单位青建总承包公司股份公司分项工程名称防水工程交底提要车库顶板防水车库顶板防水施工交底内容交底内容：1.4操作工艺1.4.1 防水卷材工艺流程(热熔法)基层表面清理修整找平一涂刷基层处理剂一细部节点部位附加增强层处理一节点附加层验收一定位、弹线热熔铺贴第一层SBS卷材一收头处理、节点密封一检查、修补、清理、验收第一层SBS卷材一定位、弹线试铺第二层SBS卷材一第二层SBS卷材热熔铺贴一收头处理、节点密封一检查、修补、清理第二层SBS卷材一防水层验收一保护层施工。(1)基层处理加强防水基层的验收。基层铺贴卷材必须严格检查，基层必须坚实平整，不能有松动、起鼓、面层凸出或严重粗糙、平整度不好或起砂时，必须剔凿处理。当用2m长的直尺检查时，直尺与基层表面间的空隙不应超过5mm,空隙只允许平缓变化，且每米长度内不得超过一处。防水基层要干燥，含水率要控制在W9%以内才能施工。基层简易检测方法：在基层表面放一块1.m2防水卷材，34小时以后看其下面有无水印，如无水印即可施工。车库顶板防水层施工时表面进行清理、修整、找平达到防水基层的要求。人防出入口屋面首先进行铺50厚挤塑聚苯板，其次用陶粒垫层向雨落口处进行2%找坡，再20厚1：2.5水泥砂浆找平后进行SBS防水卷材施工。铺贴防水层的找平层应干燥、平整、牢固，不得有起砂、空鼓、开裂等现象。阴、阳角处应做成圆弧形，圆弧半径为R>50mmo(2)涂刷基层处理剂在验收合格的基层上薄而均匀地涂刷一道基层处理剂，切勿反复涂刷，不得漏刷或露底、不堆积。待基层处理剂干燥后(一般以不粘手为准)，方可进行下道工序。(3)节点附加层验收阴阳角、女儿墙泛水、后浇带等施工健处细部节点首先进行附加层施工，自检合格后报监理验收，经验收合格后方可进行下道工序施工。(4)定位、弹线试铺、热熔铺贴第一层SBS卷材在已处理好的基层表面，按照所选卷材的宽度，留出搭接缝尺寸(长边2100mm、短边2150mm),将铺贴卷材的基准线弹好，并按此基准线进行卷材铺贴施工。铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲。在弹线时，要从为了方便在进行大面积施工时弹线的角度出发进行考虑，使在整体铺设时能够衔接上。弹线分块：按卷材宽度及搭接长度弹粉线分割，在平立面转角处，卷材的接缝留在平面上，距立面不小于600mm。铺贴方向：车库顶板防水施工沿着东西方向进行铺贴，要求做到上、下层铺贴方向一致，在做双层防水时，严禁相互垂直。施工时上、下层及相邻两幅卷材的接缝应该错开1/31/2幅宽。卷材短边搭接长度150mm,长边搭接长度100mm,同一层相临两幅卷材短边搭接缝错开不小于500mm。铺贴顺序：先铺贴阴阳角附加层；先铺贴平面卷材，然后铺贴立面卷材；立面交接处交叉搭接，要求卷材紧贴阴角。在弹好线后，经监理验收合格后才能铺贴第一层卷材。每道工序完工后都需要验收合格才能进行下一道工序施工。(5)卷材接缝及收头处理充分烘烤搭接边上层卷材底面和下层卷材上表面沥青涂盖层，必须保证搭接处卷材间的沥青密实熔合，且有熔融沥青从边端挤出，形成匀质沥青条，达到封闭接缝口的目的。要求两幅卷材粘接处要完全热熔，接缝处自然形成沥青胶条，卷材搭接处不允许出现用抹子抹边的现象。卷材防水层的搭接缝应粘(焊)结牢固，密封严密，不得有皱褶、翘边和鼓泡审核人交底人接受交底人技术交底记录表C2-1资料编号工程名称某某华贸成(五期)发展工程交底日期202*年11月10H施工单位青建总承包公司股份公司分项工程名称防水工程交底提要车库顶板防水车库顶板防水施工交底内容交底内容：等缺陷。卷材接缝部位溢出热熔的改性沥青胶，溢出的改性沥青胶宽度为8mm。(6)检查、修补、清理、验收第一层SBS卷材铺贴时边铺边检查，检查时用薄的小铁铲或螺丝刀检查接口，发现焊熔不密实之处及时修补，不得留任何隐患，现场施工员、质检员必须跟班检查。此道工序也需经自检和总包、监理等有关负责人检查合格并形成技术文件后方可进入下一道工序施工。(7)第一层卷材验收合格后，热熔铺贴第二层防水卷材操作方法同第一层卷材。但必须注意上下层卷材不得相互垂直铺贴且上下两层卷材的接缝应错开，长边错开1/3一1/2幅宽卷材，短边错开至少1.5m。(8)第二层卷材要点卷材防水层错槎接缝示意图将起始端卷材粘牢后，持汽油喷灯对着待铺的整卷卷材，使汽油喷灯距卷材及基层加热处O.5m左右进行往复移动烘烤（否则易产生胎基外露或胎体与改性沥青基料瞬间分离），应加热均匀，不得将火焰直接停留在一处烘烤时间过长，不得过分加热否则易烧坏卷材甚至烧坏胎体。至卷材底面胶层熔化呈黑色光泽时，及时滚推卷材进行铺贴，随后一人进行排气压实工作。搭接缝的施工方法与第一层卷材的搭接缝处理方法相同。卷材搭接缝以及卷材收头的铺粘是影响铺贴质量的关键因素之一，必须保证搭接处卷材间的沥青密实熔合，且有熔融沥青从边端挤出，形成匀质沥青条，达到封闭接缝口的目的。防水施工验收合格进行50厚C20细石碎保护层并向四周就近找坡,竖向构件防水保护层采用5cm聚苯板。审核人交底人接受交底人技术交底记录表C2-1资料编号工程名称某某华贸成（五期）发展工程交底日期202*年11月10H施工单位青建总承包公司股份公司分项工程名称防水工程交底提要车库顶板防水车库顶板防水施工交底内容交底内容：1. 4.2排水板工艺流程基层验收一空铺排水板一扣接搭接缝一铺设聚酯无纺布一验收一回填土施工1 .操作要点及技术要求（1）将20Inn1.高排水板自然展开、疏松地铺设防水保护层平面上。（2）排水板可按纵向或横向统一的方向铺设。（3）需要定位的部位或形状变化部位需要临时固定时，采用双面自粘橡胶条粘结固定。排水板采用扣接搭接方式进行施工，长边搭接宽度为50-10OnIn1：短边搭接宽度为50100mm0（4）排水板施工完成经监理单位验收合格后进行铺贴聚酯无纺布滤水层，铺贴是先用土块进行临时压实，之后立即进行回填土，防止秋季风大将无纺布刮跑.2 .回填方法：为了防止运土车辆对排水系统的破坏，回填需要由周边向内回填，工序如下：（1）在回填时才先行铺设无纺布，然后回填土。（2）第一层回填土一次性回填厚度要大于300mm厚，蛙夯夯实后才可以在回填土上行走车辆。若采用机械碾压回填第一层回填土一次性回填厚度控制在800100Omn1.中。（3）其后分层回填至绿化单位提供的标高处，最后根据需要回填人工配制种植土，自然回填，不夯实。1.5 细部构造施工做法车库顶板及人防出入口屋面部分阴阳角、水落口、女儿墙泛水、后浇带等施工缝处防水构造。审核人交底人接受交底人技术交底记录表02-1资料编号工程名称某某华贸成（五期）发展工程交底日期202*年11月10日施工单位青建总承包公司股份公司分项工程名称防水工程交底提要车库顶板防水车库顶板防水施工交底内容交底内容：1.5.1阴阳角的防水构造要求：阳角做法4眼角触图阴角配件图用角新最IB1.tS阴角做法Im粕阴阳角铺贴法审核人交底人接受交底人技术交底记录表C2-1资料编号工程名称某某华贸成（五期）发展工程交底日期202*年11月10日施工单位青建总承包公司股份公司分项工程名称防水工程交底提要车库顶板防水车库顶板防水施工交底内容交底内容：“3幅匕一-X2/3««全帽宽X,2.*金幅一一Xr1.5.2人防出入口水落口的防水构造要求：水落口杯采用金属制品。水落口杯埋设标高，应考虑水落口设防增加的附加层及排水坡度的尺寸。水落口周围直径50Omm范围内排水坡度不小于5%,并刷防水涂料密封，其厚度不小于2mm。水落口杯与基层接触处留设宽20mm、深20mm宽凹槽，嵌填密封材料。804.1.1一8横式水荒口审核人交底人接受交底人技术交底记录表C2-1资料编号工程名称某某华贸成（五期）发展工程交底日期202*年11月10日施工单位青建总承包公司股份公司分项工程名称防水工程交底提要车库顶板防水车库顶板防水施工交底内容交底内容：153人防出入口女儿墙泛水防水构造要求:3）混凝土墙上的卷材收头采用间距200mm的钢钉封头处理，并用密封材料封严。154后浇带、施工缝处的防水构造要求：顶板后浇带及施工缝处先铺设50Omm宽附加层，附加层铺设完成经监理单位验收合格后方可进行下道工序。西侧汽车坡道施工缝亦进行附加层施工，在进行下道工序施工。1.5.5车库阳角处搭接构造要求：外墙及顶板部位采用满粘法施工。立面与顶板防水施工时将平面第道防水层与立面里侧防水层搭接150mm,顶板第二道防水层与立面外侧防水层搭接150mm之后进行附加层施工。如下图所示：车库顶板平面卷材与立面卷材搭接处250审核人交底人接受交底人技术交底记录表C2-1资料编号工程名称某某华贸成（五期）发展工程交底日期202*年11月10日施工单位青建总承包公司股份公司分项工程名称防水工程交底提要车库顶板防水车库顶板防水施工交底内容交底内容：1.6 质量标准目标：无渗无漏的现象出现。1.6.1 主控项目防水卷材和主要配套材料的品种，牌号必须符合设计要求和规范的规定,检查产品出厂合格证及试验报告。防水卷材进场后，试验结果合格后，方可在工程中使用，严禁使用不合格的材料。卷材防水层及其转角处、变形缝、穿堵管道等细部做法满足施工规范要求。1.6.2 基本项目卷材防水层的基层表面平整，牢固，洁净，阴阳角处呈圆弧形，冷底子油涂刷均匀，无漏涂，检查隐检记录。卷材防水层铺贴方法、压接顺序和搭接长度符合规范规定，粘结牢固，无滑移、翘边、起泡、皱折等缺陷。卷材防水层与保护层应粘贴牢固，结合紧密，厚度均匀一致。加强对阴阳角及基层连接的管件部位隐蔽验收，不得有皱折、漏涂、渗漏现象。1.6.3 质量问题及处理(1)气泡、气孔冷底油材料搅拌方式及时间掌握不好，或基层未处理好，均可能产生气孔或气泡，搅拌过程中应选用功率大，转速不高的搅拌器，强制搅拌均匀，时间控制在3-5min内，卷材基层一定要清洁干净，无浮砂灰土,基层孔隙以基层涂料填补密实，方可避免气泡产生。每层卷材应以橡胶刷用力将混合材料压入孔填实，再进行增补。对于气泡可将其刺穿，除去浮膜，用涂料填实。(2)起鼓对于立墙处，基层质量不良，水分蒸发，涂层表面有冷凝水受热汽化都可产生卷材起鼓。修补方法：先将起鼓部分全部割去，露出基层，排出潮气待基层干燥后，先涂基层处理剂(冷底子油)，再按防水层各层做法铺贴，并应增加卷材层数，修补应分两次抹成，以防再次起鼓。(3)翘边多数翘边为基层处理不良，细部施工中基层不干燥，做法粗糙所致。应对细部施工中各点做好干燥排水清洁工作，细致涂抹底胶，对端头翘起部分可施加压力或捆绑使其粘结牢固。(4)搭接长度不足在施工过程中加强过程质量控制力度，加强现场技术指导，避免出现搭接长度不足的现象，若出现搭接长度不足之处采用增强IOOmm宽的附加层处理措施，确保施工质量满足要求。(5)卷材的收口：注意卷材收口处的固定，必须保证上层的无纺布整体覆盖住排水保护板，以免土体进入排水板的空间内，阻塞排水。针对以上几点易出现的问题，在施工时要加强做到精心施工。1.7 成品保护(I)已铺贴好的卷材防水层，应及时采取保护措施，不得损坏，以免造成隐患。(2)穿过屋面、墙面等处的管根，不得损伤变位。(3)变形缝、水落口等处施工中临时堵塞的废纸、麻绳、塑料布等，完工后应及时清理出去，保持管内、口内畅通无阻。审核人交底人接受交底人技术交底记录表C2-1资料编号工程名称某某华贸成（五期）发展工程交底日期202*年11月100施工单位青建总承包公司股份公司分项工程名称防水工程交底提要车库顶板防水车库顶板防水施工交底内容交底内容：（4）防水层施工完成后，应及时做好保护层。（5）已铺设的高密度聚乙烯（HDPE）排水保护板排水层，应采取措施进行保护，严禁在铺设的排水层上进行施工和运输，并应及时进行下道工序的施工。（6）排水层施工时要注意已经施工完成的其他成品保护。2 .施工部署现场施工人员部署及设备、材料计划序号工种人数工作内容1技术员1编制方案、制定措施、整理资料、技术交底2质检员2质量安全监督、工程验收3测量员1放线4采购员2材料供应及时通知检验5主要施工人员20涂刷胶粘剂、铺贴卷材、表层处理，垃圾清理，涂料涂刷。6机械设备1维修所有机械小工具等7零工3零星工程3 .安全生产保证措施3.1 安全目标（1）班组“三标”达标率100%；（2）特殊工种作业人员持证上岗率100%；（3）杜绝死亡事故，减少一般事故，重伤事故为零；（4）杜绝特、重大设备责任事故；3.2 安全管理制度（1）认真贯彻执行国家和有关省市安全生产规定以及“安全第一、预防为主'的方针，坚持“管理生产必须管安全”的原则，落实安全岗位责任制，强化安全管理，严格遵守操作规程，杜绝违章指挥和操作。（2）施工现场配备安全员一名，并配带袖标，监督检查安全，发现隐患及时向项目经理反馈情况。（3）现场专职安全员，必须及时组织施工员、技术员及有关班组长对现场施工机具进行验收，履行签字和复检手续。（4）进入施工现场的人员，必须佩戴安全帽，现场大门门卫，对未戴安全帽人员，有权拒绝进入现场。（5）所有进入现场的施工班组，新入场工人或变换工种时，项目部安全员必须及时进行现场安全教育，否则不得参加施工。（6）施工人员进入现场时，必须签订安全管理合同或协议书，明确双方责任，制定相应的安全保证措施。（7）非电工禁止修理电器设备和接线作业。（8）汽油桶应远离火源，喷灯应冷却后再加油，不允许两个喷灯相互对燃。（9）在靠近地下深洼处及屋面楼面边缘地带施工时，应配戴安全带。审核人交底人接受交底人技术交底记录资料编号表C2-1工程名称某某华贸成（五期）发展工程交底日期202*年11月10日施工单位青建总承包公司股份公司分项工程名称防水工程交底提要车库顶板防水车库顶板防水施工交底内容交底内容：4 .现场消防管理措施4.1 消防管理原则（1）在施工中，始终贯彻“预防为主，防消结合”的消防工作方针，认真执行中华人民共和国消防条例、建设部15号令（即建设工程施工管理规定）及库区其它有关法规，将消防工作纳入施工组织设计和施工管理计划中，使防火工作与生产任务紧密结合，有效地落实防火措施，严禁各类火灾事故发生。（2）强化消防工作管理，实现杜绝火灾事故，避免火警事故的目标。4.2 消防工作制度对进场的操作人员进行安全防火知识教育，对施工人员及操作者进行安全、防火知识的教育，并利用板报和醒目标语等形式宣传防火知识，从思想上使每个职工重视安全防火工作，增强防火意识。4.3 消防管理措施（1）现场施工要坚持防火安全交底制度，特别是从事防水危险作业时，防火安全交底要具有针对性。（2）现场内的各种施工材料、机具及各种物资要码放整齐，严禁占用消防通道。消火栓周围3m内，不得堆放任何物品。（3）对重点防火部位、易发生火险部位，要配备足够的干粉灭火器材，随工程进度及时增加干粉灭火器。配备足够的消防灭火器材（一般临时设施区，每IOom2配备两个IO1.灭火器；仓库或堆料场所应根据灭火对象，分组配置不少于4个灭火器），配备的器材要做到专人保管、专人维修、定期检查，保证器材的完好率为100%。消防器材要设在易发生火灾隐患或位置明显处，设置标志牌。要保障消防道路的畅通。（4）进行卷材作业时，必须严格落实防火措施，指定防火负责人，配备灭火器材，确保施工安全。（5）对施工过程中的易燃物品应及时清理，消除火灾隐患。（6）在防水施工作业前，必须制定防火预案，采取行之有效的防火措施，对防水材料的运输、使用，应严格执行操作规程，明确专人负责组织施工，防止发生火灾和爆炸事故。（7）施工现场内严禁吸烟。审核人交底人接受交底人安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
