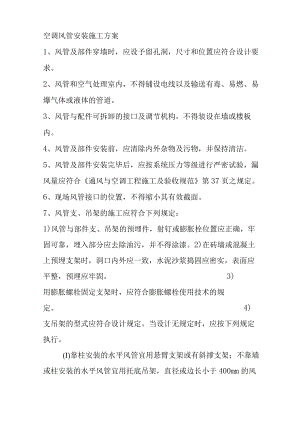

空调风管安装施工方案1、风管及部件穿墙时，应设予留孔洞，尺寸和位置应符合设计要求。2、风管和空气处理室内，不得铺设电线以及输送有毒、易燃、易爆气体或液体的管道。3、风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。4、风管及部件安装前，应清除内外杂物及污物，并保持清洁。5、风管及部件安装完毕后，应按系统压力等级进行严密试验，漏风量应符合通风与空调工程施工及验收规范第37页之规定。6、现场风管接口的位置，不得缩小其有效截面。7、风管支、吊架的施工应符合下列规定：1)风管与部件支、吊架的预埋件，射钉或膨胀栓位置应正确，牢固可靠，埋入部分应去除油污，并不得涂漆。2)在砖墙或混凝土上预埋支架时，洞口内外应一致，水泥沙浆捣固应密实，表面应平整，预埋应牢固。3)用膨胀螺栓固定支架时，应符合膨胀螺栓使用技术的规定。4)支吊架的型式应符合设计规定。当设计无规定时，应按下列规定执行。(I)靠柱安装的水平风管宜用悬臂支架或有斜撑支架；不靠墙或柱安装的水平风管宜用托底吊架，直径或边长小于400mm的风管可采用吊带式吊架。(II)靠墙安装的垂直风管宜用悬臂托架或有斜撑支架,不靠墙柱穿楼板安装的直风管宜采用抱箍支架，室外或屋面安装的立管应用井架或拉索固定。5)吊架的吊杆应平直，螺纹应完整，光洁。吊杆拼接可采用螺纹连接或焊接。螺纹连接任一端的连任一端的连接螺纹均应长于吊杆直径，并有防松动措施；焊接拼接宜采用搭接，搭接和长度不应少于吊杆直径的6倍，并应在两侧焊接。6)支吊架上的螺孔应采用机械加工，不得用气割开孔。7)矩形风管抱箍支架应紧贴风管，折角应平直，连接处应留有螺栓收紧的距离；8)风管安装时应及时进行支吊架的固定和调整，其位置应正确，受力应均匀。可调隔振支架，吊架的拉伸或压缩量应按设计要求调整。9)支吊架不得设置在风口、阀门、检查门及自控机构处；吊杆不宜直接固定在法兰上。10)风管支、吊架的间距，如设计无要求，应符合下列规定：风管水平安装，直径或长边尺寸小于400mm,间距不应大于4m；大于或等于400mm,不应大于3m。风管垂直安装，间距不应大于4m,但每根立管的固定件不应少于2个。户外保温风管支、吊架的间距应符合设计要求。8、法兰垫片的厚度宜为3-5mm,垫片应与法兰间平，不得凸入管内。9、法兰垫片的材质，一般应采用橡胶板等。环保空调的风管，应采用橡胶板或闭孔海绵橡胶板等。连接法兰的螺栓应均匀拧紧，其螺母应在同一侧。10、风管的调节装置（多叶阀、蝶阀、插板阀等），应安装在便于操作的部位。II、防火阀安装，方向位置应正确，易熔件应在系统安装后装入。12、各类风口的安装应平整，位置应正确，转动部分灵活，各风管的连接应牢固。13、安装柔性短管应松紧适当，不得扭曲。14、风管内严禁其他管线穿越。15、柔性短管的安装，应松紧适度，无明显扭曲；16、可伸缩性金属或非金属软风管的长度不宜超过2m,并不应有死弯或塌凹；17、风管与砖、混凝土风道的连接接口，应顺着气流方向插入，并应采取密封措施。风管穿出屋面处应设有防雨装置；18、无法兰连接风管的安装还应符合下列规定：I）风管的连接处，应完整无缺损、表面应平整，无明显扭曲；2）承插式风管的四周缝隙应一致，无明显的弯曲或褶皱；内涂的密封胶应完整，外粘的密封胶带，应粘贴牢固、完整无缺损；3）薄钢板法兰形式风管的连接，弹性插条、弹簧夹或紧固螺栓的间隔不应大于150mm,且分布均匀，无松动现象；4）插条连接的矩形风管，连接后的板面应平整、无明显弯曲。5）风管的连接应平直、不扭曲。明装风管水平安装，水平度的允许偏差为3/1000,总偏差不应大于20mmo明装风管垂直安装，垂直度的允许偏差为2/1000,总偏差不应大于20mmo暗装风管的位置，应正确、无明显偏差。6）对于薄钢板法兰的风管，其支、吊架间距不应大于3mo7）支、吊架不宜设置在风口、阀门、检查门及自控机构处，离风口或插接管的距离不宜小于200mmo8）当水平悬吊的主、干风管长度超过20m时，应设置防止摆动的固定点，每个系统不应少于1个。9）吊架的螺孔应采用机械加工。吊杆应平直，螺纹完整、光洁。安装后各副支、吊架的受力应均匀，无明显变形。10）风管或空调设备使用的可调隔振支、吊架的拉伸或压缩量应按设计的要求进行调整。11）抱箍支架,折角应平直，抱箍应紧贴并箍紧风管。安装在支架上的圆形风管应设托座和抱箍，其圆弧应均匀，且与风管外径相一致。12）各类风阀应安装在便于操作及检修的部位，安装后的手动或电动操作装置应灵活、可靠，阀板关闭应保持严密。13）防火阀直径或长边尺寸大于等于63Omm时，宜设独立支、吊架。14）风口与风管的连接应严密、牢固，与装饰面相紧贴；表面平整、不变形，调节灵活、可靠。条形风口的安装，接缝处应衔接自然，无明显缝隙。同一厅室、房间内的相同风口的安装高度应一致，排列应整齐。15）明装无吊顶的风口，安装位置和标高偏差不应大于Iomm。16）风口水平安装，水平度的偏差不应大于3/1000o17）风口垂直安装，垂直度的偏差不应大于2/1000o19、风管部件安装必须符合下列规定：1）各类风管部件及操作机构的安装，应能保证其正常的使用功能，并便于操作；2）止回风阀、自动排气活门的安装方向应正确。防火阀、排烟阀（口）的安装方向、位置应正确。防火分区隔墙两侧的防火阀，距墙表面不应大于200mm。
