管式土壤墒情监测仪用户手册.docx

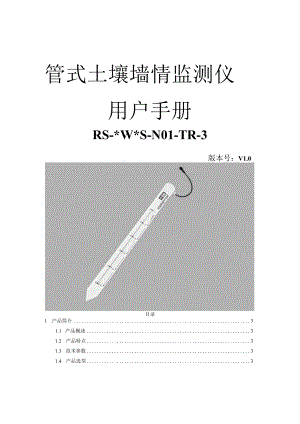

管式土壤墙情监测仪用户手册RS-*W*S-N01-TR-3版本号：V1.0目录1 .产品简介31.1 产品概述31.2 产品特点31.3 技术参数31.4 产品选型32 .设备安装说明42.1 设备尺寸与检测高度42.2 设备安装前检查42.2.1 安装位置选择52.3 安装方式52.4 产品接线说明83 .配置软件安装及使用84 .通信协议95 .联系方式126 .文档历史121 .产品简介1.1 产品概述土壤埔情监测仪是一款以介电常数原理为基础的传感器。能够针对不同层次的土壤水分含量以及温度状态进行动态观测，此检测仪最低可检测3层土壤温湿度状态，最高可检测5层土壤温湿度状态，可快速、全面的了解集土壤墙情信息，科学地制定抗旱调度方案，为正确指挥抗旱救灾提供决策支持，最大限度地减轻灾害损失。产品采用标准的ModbUS-RTU485通信，最远可通信2000米，支持二次开发。产品外壳采用PVC塑料管，可良好的穿透近IG赫兹的高频探测波，不会受土壤中盐离子的影响，化肥、农药、灌溉等农业活动不会影响测量结果，并起到对电路进行良好的保护作用。产品适用于需检测土壤墙情与旱情信息，或需要实时检测气象、水雨情、墙情、农情、水利工程蓄水引水等场所。1.2 产品特点 产品外壳采用PVC塑料管，内部发射近IG赫兹的高频探测波，可以穿透塑料管，有效感知土壤环境。 不受土壤中盐离子的影响，化肥、农药、灌溉等农业活动不会影响测量结果，数据精准。 传感器的电极没有直接与土壤接触，避免电力对土壤及土壤中的植物的干扰。 产品采用标准的Modbus-RTU485通信模式，最远通信2000米。 支持10-3OV宽电压充电。1.3 技术参数工作温度-40*C-80oC测量范围土壤湿度0-100%土壤温度-30oC-60oC测量精度土壤湿度±5%土壤温度+0.5oC测点间距IOcm供电方式10-30V宽直流供电外壳使用材料PVC塑料管防护等级IP68输出信号RS485（Modbus协议）功耗0.96W1.4 产品选型RS-公司代号5S检测5层土壤湿度3S检测3层土壤湿度3W3S检测3层土壤温湿度5W5S检测5层土壤温湿度NOl-标准ModbUS-RTU485通信TR-3管式土壤墙情监测仪2 .设备安装说明2.1 设备尺寸与检测高度产品采用分层设点的观测结构，地面配置一个温度观测点，地下土壤每隔IOCm配置一个土壤温湿测点，观测相对应范围内的土壤温湿度。如下图所示：2.2 设备安装前检查设备清单：管式土壤摘情监测仪一台合格证、保修卡等一份USB转485一台（选配）太阳能充电板（选配）土钻（选配）自行准备清单水、水桶、手套（按照个人需求选择）2.2.1 安装位置选择 在作物播种后进行设备安装； 安装位置需要地势平坦； 全面灌溉条件下，优先选择获水较少区域作为监测位置；局部灌溉条件下，选择湿润区域内作为监测位置； 选取作物长势均衡并可代表绝大多数作物长势的位置； 了解被监测作物的根系分布，一般选择离作物吸水根系较近的位置。注意：设备安装地点应选择地势相对较高处，防止雨水倒灌进设备内部从而引起设备短路或线路故障。2.3 安装方式第一步：使用土钻在合适的位置打孔L将士钻竖直于地面，双手紧握手柄顺时针下压慢速转动。（注意：不要太用力，务必慢速多转几圈，防止钻头跑偏至孔洞打歪）2 .将取土钻从孔洞中取出，放入桶中将土钻中的土收集到桶中用以下一步和泥浆。（注意：因为第一钻土因为杂质过多故不做收集）3 .反复持续上述打孔、取土，并在此过程中尝试性地将传感器轻放入孔洞中（请勿将设备用力触底），以测试孔洞的深度是否合适；若有卡顿，则使用土钻修正，保证传感器放入、取出都比较顺畅；直到孔深与传感器所标识的安装位置齐平，打孔完成。第二步：制作泥浆L挑出土钻取出的土壤中的杂质，石子、草根、不容易溶解的土块等。将土壤搓细，以便和泥浆。4 .倒入适量水，充分搅拌至粘稠状；壤土泥浆一般不能稠于“芝麻酱”状；和泥浆完成。第三步：灌浆安装1 .将泥浆缓慢倒入孔洞，大概到孔洞1/2的位置；可根据实际情况酌情增减。2 .将传感器慢慢放入孔洞中，向一个方向慢慢转动并下压，速度过快可能会导致气泡不能被完全排出。（注意：再转动下压的过程中不可以上拔传感器，防止气体再次吸入孔中）3 .当传感器安装到正确的深度后，设备周围会溢出一些泥浆，灌浆完成；此时传感器安装深度与洞口齐平。（注意：将传感器周围3CM以外多余的泥浆清除，防止结块影响水分下渗）第四步：安装完成向上拔出设备顶盖，按下开关键设备发出一声滴的声音后设备开机，即可正常工作。建议在泥浆恢兔正常状态后再进行正常工作。关机时长按开关机键设备发出滴滴两声后，设备关机。其他注意事项：砂土安装要点砂土安装与壤土标准安装步骤无异，需要注意的是需准备足量的水，不少于5L：在灌浆之前，先把水倒入孔洞中，淋湿整个洞壁，直到孔洞底部有多余的水出现为止。然后按照步骤，将泥浆慢慢倒入孔洞中，大概大概到孔洞1/2的位置。其余安装步骤参照壤土的安装即可。黏土安装要点黏土的安装在打孔收集土壤完毕之后，清理杂质后，将黏土在水中浸泡大于4小时，使黏土软化，便于活成比较均匀的泥浆。浸泡完成后搅拌成粘稠状，灌浆即可。其余安装步骤参照壤土的安装即可。2.3产品接线说明电源及485信号宽电压电源输入1030V均可。485信号线接线时注意AB两条线不能接反，总线上多台设备间地址不能冲突。线色说明电棕色电源正（10-30VDO源黑色电源负通黄色485-A信蓝色485-B棕色线温湿度变送器蓝色线黑色线RS485ARS485B+DC10-30V3 .配置软件安装及使用3.1 软件选择I命打开资料包，选择“调试软件”一“485参数配置软件”，找到空打开即可C注意：在使用该配置软件更改地址和波特率的时候只能接一台设备。3.2 参数设置、选择正确的COM口(“我的电脑一属性一设备管理器一端口”里面查看COM端口)，下图列举出几种不同的485转换器的驱动名称。S1电池臼»端口(COM和LpT)yProlificUSB-to-SerialCommPort(COMl)SUSBSerialPort(COM2)3USB-SERIALCK340(C0M5)、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为4800bits,默认地址为OxOlo、根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态。、如果测试不成功，请重新检查设备接线及485驱动安装情况。4 .通信协议4.1 通讯基本参数编码8位二进制数据位8位奇偶校验位无停止位1位错误校验CRC（冗余循环码）波特率240Obit/s、480Obit/s、9600bit/s可设，出厂默认为4800bits4.2 数据帧格式定义采用MOdbUS-RTU通讯规约，格式如下：初始结构4字节的时间地址码=1字节功能码=1字节数据区=N字节错误校验=16位CRC码结束结构24字节的时间地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认OXo1）。功能码：主机所发指令功能指示，本变送器用到功能码0x03（读取寄存器数据）、0x06（写入寄存器数据）。数据区：数据区是具体通讯数据，注意16bits数据高字节在前!CRC码：二字节的校验码。主机问询帧结构：地址码功能码寄存器起始地址寄存器长度校验码低位校验码高位1字节1字节2字节2字节1字节1字节从机应答帧结构:地址码功能码有效字节数数据一区第二数据区第N数据区校验码1字节1字节I字节2字节2字节2字节2字节4.3寄存器地址寄存器地址PLC或组态地址内容功能码（16进制）OOOOH40001第一层土壤湿度（实际值的10倍）03/04OOOlH40002第一层土壤温度（实际值的10倍）03/040002H40003第二层土壤湿度（实际值的10倍）03/040003H40004第二层土壤温度（实际值的10倍）03/040004H40005第三层土壤湿度（实际值的10倍）03/040005H40006第三层土壤温度（实际值的10倍）03/040006H40007第四层土壤湿度（实际值的10倍）03/040007H40008第四层土壤温度（实际值的10倍）03/040008H40009第五层土壤湿度（实际值的10倍）03/040009H40010第五层土壤温度（实际值的10倍）03/0407D0H42001地址03/0607D1H42002波特率（0代表24001代表48002代表9600bit/s）03/064.4通讯协议示例以及解释举例：读取设备地址OXOl的温湿度值问询帧（16进制）：地址码功能码起始地址数据长度校验码低位校验码高位OxOl0x03OxOOOxOOOxOO0x020xC4OxOB应答帧（16进制）：（例如读到温度为-10.1°C,湿度为65.8%RH）地址码功能码返回有效字节数湿度值温度值校验码低位校验码高位OxOI0x030x040x020x92OxFF0x9B0x5A0x3D温度计算:当温度低于O时温度数据以补码的形式上传。温度：FF9BH（十六进制）=-101=温度=-I0.C5 .联系方式山东仁科测控技术有限公司地址：山东省济南市高新区舜泰广场8号楼东座2楼整层邮编：250101电话：400-085-5807传真：(86)网址：云平台地址：www.05也6 .文档历史VLO文档建立
