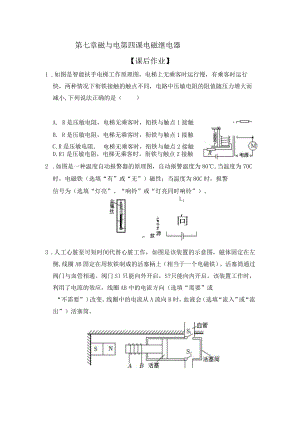

第七章磁与电第四课电磁继电器【课后作业】1 .如图是智能扶手电梯工作原理图，电梯上无乘客时运行慢，有乘客时运行快，两种情况下衔铁接触的触点不同，电路中压敏电阻的阻值随压力增大而减小,下列说法正确的是（）A. R是压敏电阻，电梯无乘客时，衔铁与触点1接触C.R是压敏电阻,电梯无乘客时，衔铁与触点2接触B. R是压敏电阻，电梯无乘客时，衔铁与触点1接触D.Rl是压敏电阻，电梯无乘客时，衔铁与触点2接触2 .如图是一种温度自动报警器的原理图，自动报警温度为80,当温度为70C时，电磁铁（选填“有”或“无”）磁性；当温度为80C时，报警信号为（选填“灯亮”、“响铃”或“灯亮同时响铃”）。-LM-O-Ss源苣LL1向瞽3 .人工心脏泵可短时间代替心脏工作，如图是该装置的示意图，磁体固定在左侧,线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通。阀门Sl只能向外开启，S?只能向内开启。该装置工作时，利用了电流的效应，线圈AB中的电流方向（选填“需要”或“不需要”）改变。线圈中的电流从A流向B时，血液会（选填“流入”或“流出”）活塞筒。
