土壤温湿度盐分一体化变送器WLS-06-SL产品手册.docx

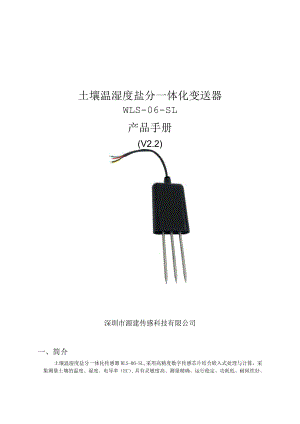

土壤温湿度盐分一体化变送器WLS-06-SL产品手册(V2.2)深圳市源建传感科技有限公司一、简介土壤温湿度盐分一体化传感器WLS-06-SL,采用高精度数字传感芯片结合嵌入式处理与计算，采集测量土壤的温度、湿度、电导率（EC）,具有灵敏度高、测量精确、运行稳定、功耗低、耐候性好、易于使用等特点，可广泛应用于农业、林业、园艺种植等行业。每个传感器出厂前均进行了温度系数校准以及土壤湿度的精度标定，保证用户应用时可直接进行数据采集。传感器是基于RS485串行总线的标准通信，抗干扰能力强。1、功能特点（1）采用自主研发的射频谐振电路，信号稳定，穿透力强（2）针对不同土壤的嵌入式水分、电导率模型与补偿计算，精度高（3）测量范围宽、线形度好、适用性广（4）内置存储器，无需维护和现场校准（5）节能省电模式支持，可以满足低功耗测量场合对功耗的苛刻需求（6）完全密封，耐酸碱腐蚀，可埋入土壤或直接投入水中进行长期动态检测2、主要技术指标土壤温度测量典型精度：0.5C高精度范围：0-50C分辨率：0.lC量程:-40eC-IOOeC土壤湿度含量测量典型精度：3%分辨率：0.1%RH量程：0-100%RH电导率盐分测量典型精度：3%分辨率：0.01mS/cm量程：0-655.35mScm工作温度范围-40C-85C采集时间<0.2秒功耗典型待机电流：0.2mA5V测温峰值：1OmA5V供电电压DC8-28V接口RS485（MoDBUS协议）产品尺寸72*45*15mm（外壳），65mm（钢针长度）二、接口说明将传感器按图1接线示意图中的说明接线，然后将传感器探头针脚插入待测量的土壤中，接通电源，即可获取测量点土壤温度、土壤湿度和土壤盐分值。图1传感器接线示意图（尺寸公差：±L0mm）三、通信协议1、通讯基本参数编码8位二进制数据位8位奇偶校验位无停止位1位错误校验CRC-16/M0DBUS波特率9600bps2、数据帧格式定义采用Modbus-RTU通讯规约，格式如下：地址码=1字节功能码二1字节数据区=N字节错误校验=16位CRC码（低字节在前）地址码：地址码为传感器的地址，在通讯网络中是唯一的（出厂默认为OXO1）。功能码：主机所发指令功能指示，功能码0x03读取寄存器数据，功能码0x06写单个寄存器。3、寄存器数据寄存器起始地址数据长度单位是2Bytes内容说明操作0000II-0001H2预留0002H1485节点地址无符号整数，卜252读写0003H-0009H7预留OOOAH1振荡计数值无符号整数,0-65535只读OOOBH1土壤温度有符号数（扩大K）倍），-40.0100.OeC只读OOOCH1土壤湿度无符号数百分比，分辨率0.1%（扩大10倍）只读OOODH1土壤盐分值无符号数，分辨率0.0ImS/cm只读4、通讯协议示例及解释1、读取传感器地址OXOl的土壤温度、土壤湿度和土壤盐分值问询帧例：010300OB00037409向1号节点查询4字（8Byte）数据，数据起始地址为OXOOoB地址码功能码起始地址数据长度单位是2Byte校验码低位校验码高位0x010x030x00OxOB0x000x030x740x09应答帧（例如读到温度为-10.1,土壤湿度为15.5%,HH襄盐分值为ImS/cm）地址码功能码有效字节数温度值土壤湿度土壤盐分值校验码低位校验码高位0x010x030x06OxFF0x9B0x000x9B0x000x640x200xA2注：（I）温度：当温度低于OC时以补码形式上传OXFF9B（十六进制）=-101=>温度=-10.KC（2）土壤湿度：无符号数OXoo9B（十六进制）=155=>土壤湿度=15.5%（3）土壤盐分值：无符号数OXOO64（十六进制）=100=>土壤盐分值=ImS/cm2、修改传感器地址例：将地址Ol修改为地址02注：修改地址时总线上只能接一台传感器，起始地址一直为OXOO0x02设置帧地址码功能码起始地址传感器新地址校验码低位校验码高位OxFE0x060x000x020x000x02OxBD0xC4应答帧地址码功能码起始地址传感器新地址校验码低位校验码高位OxFE0x060x000x020x000x020xA90xF8四、注意事项1、请检查包装是否完好，并核对产品型号是否与选型一致2、切勿带电接线，接线完毕检查无误后方可通电3、使用时不要随意改动产品出厂时己焊接好的元器件或导线，若有更改需求，请与厂商联系4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传器表面，以免损坏产品
