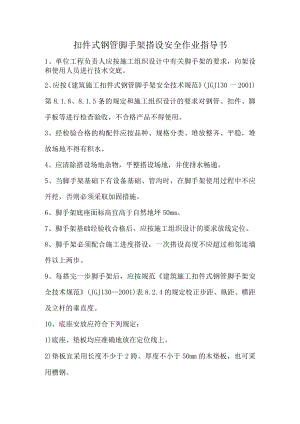

    扣件式钢管脚手架搭设安全作业指导书.docx

    扣件式钢管脚手架搭设安全作业指导书1、单位工程负责人应按施工组织设计中有关脚手架的要求,向架设和使用人员进行技术交底。2、应按建筑施工扣件式钢管脚手架安全技术规范(JGJ130一2001)第8.1.8、8.1.5条的规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收,不合格产品不得使用。3、经检验合格的构配件应按品种、规格分类、堆放整齐、平稳,堆放场地不得有积水。4、应清除搭设场地杂物,平整搭设场地,并使排水畅通。5、当脚手架基础下有设备基础、管沟时,在脚手架使用过程中不应开挖,否则必须采取加固措施。6、脚手架底座面标高宜高于自然地坪50mm。7、脚手架基础经验收合格后,应按施工组织设计的要求放线定位。8、脚手架必须配合施工进度搭设,一次搭设高度不应超过相邻连墙件以上两步。9、每搭完一步脚手架后,应按规范建筑施工扣件式钢管脚手架安全技术规范(JGJ1302001)表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。10、底座安放应符合下列规定:1)底座、垫板均应准确地放在定位线上。2)垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板,也可采用槽钢。11、立杆搭设应符合下列规定:1)严禁将外径48mm与51mm的钢管混合使用。2)相邻立杆的对接扣件不得在同一高度内,错开距离应符合建筑施工扣件式钢管脚手架安全技术规范(JGJI302001)第6.3.5条的规定。3)开始搭设立杆时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。4)当搭至有连墙件的构造点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后,应立即设置连墙件;5)顶层立杆搭接长度与立杆顶端伸出建筑物的高度应符合建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)第6.3.5、6.3.6条的规定。12、纵向水平杆搭设应符合下列规定:D纵向水平杆的搭设应符合建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)第6.2.1条的构造规定。2)在封闭型脚手架的同一步中,纵向水平杆应四周交圈,用直角扣件与内外角部立杆固定。13、横向水平杆搭设应符合下列规定:D搭设横向水平杆应符合建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)第6.2.2条的构造规定。2)双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm;3)单排脚手架的横向水平杆不应设置在下列部位。 设计上不允许留脚手眼的部位。 过梁上与过梁两端成60度角的三角形范围内及过梁净跨度1/2的高度范围内。宽度小于Inl的窗间墙。梁或梁垫下及其两侧各50Omm的范围内。砖砌体的门窗洞口两侧20Omm和转角处450n的范围内;其他砌体的门窗洞口两侧300mm和转角处600mm的范围内。独立或附墙砖柱。当脚手架施工操作层高出连墙件两步时,应采取临时稳定措施,直到上一层连墙件搭设完后方可根据情况拆除。14、剪刀撑、横向斜撑搭设应随立杆、纵向和横向水千杆等同步搭设,各底层斜杆下端均必须支承在垫块或垫板上。15、扣件安装应符合下列规定:1)扣件规格必须与钢管外径(48或51)相同;2)螺栓拧紧扭力矩不应小于40Nm不应大于65Nmo3)在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mmo4)对接扣件开口应朝上或朝内。5)各杆件端头伸出扣件盖板边缘的长度不应小于1OOmnu16、作业层、斜道的栏杆和档脚板的搭设应符合下列规定:1)栏杆和档脚板均应搭设在外立杆的内侧。2)上栏杆上皮高度应为1.2mo3)档脚板高度不应小于180mmo4)中栏杆应居中设置。17、脚手板的铺设应符合下列规定:1)脚手板应铺满、铺稳,离开墙面120-150mmo2)采用对接或搭接时均应符合规定;脚手扳探头应用直径3.2mm的镀锌钢丝固定在支承杆件上。3)在拐角、斜道平台口处的脚手板,应与横向水平可靠连接,防止滑动。4)自顶层作业层的脚手板住下计,宜每隔12m满铺一层脚手板。
