山东开放大学电气控制与PLC期末复习题.docx

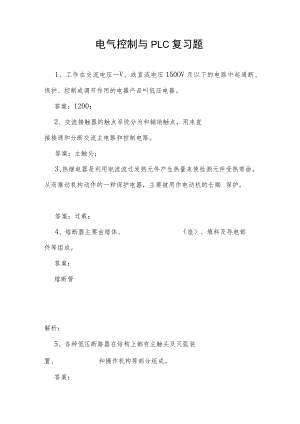

电气控制与PLC复习题1、工作在交流电压V、或直流电压150OV及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。答案：1200；2、交流接触器的触点系统分为和辅助触点，用来直接接通和分断交流主电路和控制电路。答案：主触头；3、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，从而推动机构动作的一种保护电器，主要被用作电动机的长期保护。答案：过载；4、熔断器主要由熔体、（座）、填料及导电部件等组成。答案：熔断管解析：5、各种低压断路器在结构上都有主触头及灭弧装置、和操作机构等部分组成。答案：脱扣器解析：6、三相异步电动机常用的减压起动方式有：减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等。答案：星形-三角形（Y-）解析：7、PLC的软件由系统程序和两大部分组成。答案：用户程序解析：8、触点系统的结构形式有_、指形触点。答案：桥式触点解析：9、交流接触器的触点系统分为主触头和辅助触点，用O答案：直接接通和分断交流主电路和控制电路解析：10、热继电器有多种结构形式，最常用的是结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定,另一端为自由端。答案：双金属片解析：11、熔断器主要作为电路的保护元件。答案:短路解析：12、三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：、等。答案：反接制动能耗制动9再生制动9解析：13、电气控制系统中常用的保护环节有保护、过电流保护、过载保护、失电压保护、欠电压保护、保护及弱磁保护等。答案：短路欠电压解析：14、PLC的基本结构由、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。答案：中央处理器存储器输入输出接口*9解析：15、按PLC物理结构形式的不同，可分为和两类。答案：整体式模块式解析：16、PLC常用的编程语言有：、高级语言。答案：梯形图指令表9解析：17、用来分断或接通主电路的是交流接触器的（）。A、辅助触点B、主触点C、吸引电压D、吸引电流答案：A解析：18、电磁式交流接触器和交流继电器的区别是（）。A、交流接触器有短路环，而继电器没有B、交流接触器有主、辅助触点之分，而继电器没有C、没有区别D、以上都不对答案：B解析：19、熔断器作为短路保护的电器，它是（）于被保护电路中的。A、并接B、串接C、串接或并接都可以D、以上都不对答案：B解析：20、交流接触器的电气文字符号是（）。A、KAB、KTC、SBD、KM答案：D解析：21、熔断器的电气文字符号是（）。A、FUB、 KMC、KAD、FR答案：A解析：22、下列对PLC软继电器的描述正确的是（）。A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确答案：A解析：23、AN指令的作用是（）。A、用于单个常闭触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常开触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接答案：C解析：24、ST指令的作用是（）。A、用于串联或并联连接B、常闭触点与起始母线的连接C、用于驱动线圈D、常开触点与起始母线的连接答案：D解析：25、用来分断或接通控制电路的是交流接触器的（）。A、辅助触点B、主触点C、电流D、电压答案：A解析：26、电压继电器的线圈与负载（）。A、串联B、并联C、断开D、以上都不对答案：B解析：27、下列对PLC输入继电器的描述正确的是（）。A、输入继电器的线圈只能由外部信号来驱动B、输入继电器的线圈只能由程序来驱动C、输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动D、以上都不对答案：A解析：28、中间继电器的电气符号是（）。A、SBB、KTC、KAD、KM答案：C解析：29、自动空气开关的电气符号是（）。A、SBB、QFC、FRD、FU答案：B解析：30、对于直流电磁铁，其励磁电流的大小与气隙（）。A、无关B、正比C、反比D、以上说法都不正确答案：A解析：31、OR指令的作用是（）。A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接答案：D解析：32、用于驱动线圈的指令是（）。A、LDB、ANDC、ORD、OUT答案：D解析：33、分析电气原理图的基本原则是（）。A、先分析交流通路B、先分析主电路、后分析辅助电路C、先分析直流通路D、先分析辅助电路、后分析主电路答案：B解析：34、下列对PLC软继电器的描述，正确的是（）。A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上均不对答案：A解析：35、判断交流或直流接触器的依据是（）。A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流答案：B解析：36、电磁机构中，吸引线圈的作用是（）。A、将电能转化成磁场能量B、将磁场能转化成电能C、将电能化为动能D、以上均不对答案：A解析：37、下述对PLC存储器描述错误的是（）。A、存放输入信号B、存放数据C、存放用户程序D、存放系统程序答案：A解析：38、FX系列基本指令中取反指令是（）。A、LDB、LDIC、CDD、BU答案：B解析：39、一般而言,FX系列PLC的AC输入电源电压范围是（）。A、DC24VB、220-380VACC、 86-264VACD、24VAC-220VAC答案：C解析：40、三菱FX型PLC输出点中，继电器一个点最大的通过电流是（）。A、 IAB、 200mAC、 300mAD、2A答案：D解析：41、STL步进是顺控图中，S10S19的功能是（）。A、初始化B、回原点C、基本动作D、通用型答案：B解析：42、STL步进是顺控图中，SOS9的功能是（）。A、初始化B、回原点C、基本动作D、通用型答案：A解析：43、FX2N系列PLC中，动合点与母线连接的逻辑指令是()OA、LDB、LDIC、OUTD、ANI答案：A解析：44、FX2N系列PLC中，动断点与母线连接的逻辑指令是()OA、LDB、LDIC、OUTD、ANI答案：B解析：45、以下选项不是断路器保护作用的是()。A、过载B、短路C、欠压D、断路答案：D解析：46、FX2N系歹UPLC中，动断点串联是（）。A、ANDB、ANIC、LDID、ORI答案：A解析：47、FX2N系列PLC中，动合点并联是（）。A、ORB、ORIC、ORBD、ANB答案：A解析：48、FX2N系歹IJPLC中，动断点并联是（）。A、ORB、ORIC、ORBD、ANB答案：B解析：49、FX2N系列PLC中，并联电路块的并联是（）。A、ORIB、ORBC、ANBD、OR答案：B解析：50、FX2N系列PLC中，串联电路块的并联是（）。A、ORIB、ORBC、ORID、ANI答案：B解析：51、FX2N系歹IJPLC中，进栈是（）。A、MCRB、MPSC、MRDD、MPP答案：B解析：52、FX2N系列PLC中，出栈是（）。A、MRDB、MPPC、MCRD、MPS答案：B解析：53、FX2N系歹UPLC中，读栈是（）。A、MPSB、MRDC、MCRD、MPP答案：B解析：54、FX2N系列PLC中，上升沿脉冲输出是（）。A、SETB、PLFC、PLSD、RST答案：C解析：55、FX2N系歹IJPLC中，下降沿脉冲输出是（）。A、PLSB、PLFC、SETD、RST答案：B解析：56、FX2N系列PLC中，主控电路块起点是（）。A、MCRB、OUTC、MCD、END答案：C解析：57、FX2N系列PLC中，主控电路块复位是（）。A、OUTB、MCC、MCRD、SET答案：C解析：58、FX2N系列PLC中，1分钟特殊辅助时钟脉冲继电器代号是（）。A、 M8011B、 M8012C、 M8013D、 M8014答案：D解析：59、FX2N系列PLC中，1秒钟特殊辅助时钟脉冲继电器代号是（）。A、 M8011B、 M8012C、 M8013D、 M8014答案：C解析：60、FX2N系列PLC中，0.1秒钟特殊辅助时钟脉冲继电器代号是（）。A、M8011B、M8013C、M8014D、M8012答案：D解析：61、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是（）。A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点答案：C解析：62、用于使自动空气开关远距离断开电路的是：（）。A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器答案：C解析：63、在运行程序时，可编程序控制器主机必须在RUN位置。答案：正确解析：64、在写入程序时,可编程序控制器主机必须在STOP位置。答案：正确解析：65、定时器分有1分，1秒，0.1秒，0.01秒等几种规格。答案：错误66、定时器不管什么情况，置位后必须要复位。答案：错误67、计数器不管什么情况，置位后必须还要复位。答案：正确68、PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。答案：错误69、PLC的输出继电器的线圈不能由程序驱动，只能由外部信号驱动答案：错误70、自耦变压器减压起动是三相异步电动机常用的减压起动方式。71、延边三角形减压起动是三相异步电动机常用的减压起动方式。答案：正确72、输出继电器必须要有一个硬接点。答案：正确73、用堆栈指令编写程序时，MPS.MRD指令必须成对使用。答案：错误74、编写程序时，PLS、PLF脉冲输出指令必须成对使用。答案：错误75、编写程序时，MC、MCR主控指令必须成对输出。答案：正确解析：76、编写程序时，MCR指令可以用触点驱动。答案：错误77、编写程序时，一般情况下，PLC允许双线圈输出。答案：错误78、在梯形图编程时，触点可以放在任意位置。答案：错误79、用堆栈指令编写程序时，MPS.MRD.MPP三指令一个都不能少。80、电磁式交流接触器的铁心端面上必须安装一个铜制的短路环。答案：正确81、产生电弧的条件是：被断开电路的电流超过某一数值。答案：正确82、交流接触器在灭弧装置损坏的情况下也可以使用。答案：错误83、安装刀开关时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸刀松动落下时误合闸。答案：正确84、一般情况下，速度继电器有两对常开触点和两对常闭触点，当电动机带动其转子向某方向运行达到某一转速时，有一对常开触点接通，常闭触点断开，所以速度继电器可以用于电机的制动控制。答案：正确85、PLC的软继电器编号可以根据需要任意编写。答案：错误86、在设计PLC的梯形图时，在每一逻辑行中，并联触点多的支路应放在左边。答案：正确87、因为交流电磁继电器的触点工作电流较小，所以其铁心端面上不需要安装短路环。答案：正确88、电磁机构由吸引线圈、铁心、等几部分组成。答案：错误89、PLC的软继电器编号不可以根据需要任意编写。答案：正确90、交流接触器在灭弧装置损坏的情况下不可以使用。答案：正确91、在梯形图编程时，触点不可以放在任意位置。答案：正确92、PLC的系统程序，在使用过程中不会变动，用户不可以访问并根据实际情况可以进行修改。答案：正确93、交流接触器在灭瓠装置损坏的情况下可以使用。答案：正确94、在绘制电气元件布置图时，重量大的元件应放在下方，发热量大的元件应放在下方。答案：错误95、输出继电器必须要有一个软接点。答案：错误96、交流接触器的灭弧罩如果损坏，一时又找不到零件更换，可以先去掉灭弧罩使用。答案：错误97、为了避免误操作，通常将控制按钮的按钮帽用红色表示停止按钮，绿色表示启动按钮。答案：正确98、PLC的输出继电器的线圈只能由程序驱动。答案：错误99、PLC的所有软继电器都是既有线圈又有触点。答案：错误100、在绘制电器元件布置图时，重量大的元件应放在上方,而发热量大的元件应放在下方。答案：错误IOh在设计PLC的梯形图时，在每一逻辑行中，串联触点多的支路应放在上方。答案：正确102、为了避免误操作，通常将控制按钮的按钮帽做成不同颜色，且常用红色表示停止按钮，绿色表示启动按钮。答案：正确103、产生电弧的条件是断开后触点两端有电压。答案：正确解析:104、交流接触器在灭弧装置损坏的情况下禁止使用。答案：正确105、在设计PLC的梯形图时，在每一逻辑行中，串联或并联触点的位置可以根据控制要求调整。答案：错误106、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。答案：错误107、当用电脑编制PLC的程序时，即使将程序存储在电脑里，PLC也能根据该程序正常工作，但必须保证PLC与电脑正常通讯。答案：错误108、将PLC的应用程序输入到PLC的用户程序存储器后如果需要更改，只需要将程序从PLC读出予以修改，然后再下载至UPLC即可。答案：正确109、当PLC的“BATTERY”（电池）指示灯闪烁时，表示该PLC的内部电池的电量低，必须在一1、正反转控制用两个接触器实现，正反转接触器之间必须实现接触器常闭触头的联锁。接触器联锁触头具有“常闭、串联的特点。110、步进接点如同主控指令一样，将左母线移到步进接点右边。所以，步进指令后必须使用“取指令。答案：正确Ilh多地控制的接线原则是：启动按钮互相串联，停止按钮相互并联。答案：错误112、设（DO）=I00、（Dlo）=I00,则执行“CMPDODlOMO”指令语句后，Ml标志位接通。答案：正确113、热继电器只能用于电动机的过载保护，不能做短路保护。答案：正确114、自锁控制能实现电动机的连续运行，接触器自锁触头具有常开、并联的特点。答案：正确115、PLC的所有软元件都是采用十制进行编号的，如输出继电器有Y0、YKY2、Y3、Y4、Y5、Y6、Y7、Y8、Y9、YlO等。答案：错误116、PLC中ALT是加1指令。答案：错误解析:117、实现同一个控制任务的PLC应用程序是唯一的。答案：错误118、设（Do）=220、（DlO）=I10,则执行“CMPDODlOMO''指令语句后，Ml标志位接通。答案：错误119、七段数码管可以显示数字09,十六进制数字AF。答案：正确120、负荷开关主要用于控制电动机的频繁启动与停止。答案：错误121、PLC输出继电器不仅由外部输入信号驱动，而且也能被程序指令驱动。答案：错误122、LDP指令监视元件的接通状态，即在操作中元件由OFF到ON时产生一个扫描周期接通脉冲。答案：正确123、一周内予以更换，否则用户程序会丢失。答案：正确解析：124、自耦变压器减压起动是三相异步电动机常用的减压起动方式。125、星形-三角形(Yf)是三相异步电动机常用的减压起动方式。答案：正确126、PLC软继电器有无数对常开和常闭触点供编程时使用。答案：正确127、PLC软继电器只有2对常开和常闭触点供编程时使用。答案：错误128、PLC软继电器不同型号的PLC的情况可能不一样。答案：错误129、主触点电流的性质是判断交流或直流接触器的依据。答案：正确130、线圈电流的性质是判断交流或直流接触器的依据。答案：错误131、主触点的额定电流是判断交流或直流接触器的依据。答案：错误132、辅助触点的额定电流是判断交流或直流接触器的依据。答案：错误133、OR指令的作用是用于单个常开触点与前面的触点串联连接。答案：错误134、OR指令的作用是用于单个常闭触点与上面的触点并联连接。答案：错误135、OR指令的作用是用于单个常闭触点与前面的触点串联连接。答案：错误解析：136、OR指令的作用是用于多个常开触点与上面的触点并联连接。答案：错误解析：137、ST指令的作用是用于多个常开触点与母线连接。答案：错误解析：138、ST指令的作用是用于单个常闭触点与上面的触点并联连接。答案：错误解析：139、ST指令的作用是用于单个常闭触点与前面的触点串联连接。答案：错误解析：140、ST指令的作用是用于单个常开触点与上面的触点并联连接。答案：错误解析：141、AN指令的作用是用于单个常闭触点与前面的触点串联连接。答案：错误解析：142、AN指令的作用是用于单个常闭触点与上面的触点并联连接。答案：错误解析：143、AN指令的作用是用于单个常开触点与前面的触点串联连接。答案：正确144、AN指令的作用是用于单个常开触点与上面的触点并联连接。答案：错误145、分析电气原理图的基本原则是先分析交流通路。答案：错误146、分析电气原理图的基本原则是先分析直流通路。答案：错误147、分析电气原理图的基本原则是先分析主电路、后分析辅助电路。答案：正确148、分析电气原理图的基本原则是先分析辅助电路、后分析主电路。答案：错误149、熔断器的电气文字符号是KM。答案：错误解析：150、熔断器的电气文字符号是KA。答案：错误解析：151、熔断器的电气文字符号是FR。答案：错误解析：152、用于驱动线圈的指令是AND。答案：错误解析：153、用于驱动线圈的指令是OR。答案：错误解析：154、用于驱动线圈的指令是IN。答案：错误解析:155、熔断器的电气文字符号是FU。答案：正确1、分析交流电磁结构中短路环的作用。答案：这是因为电磁机构的磁通是交变的，而电磁吸力与磁通的平方成正比。当磁通过零时，吸力也为零，这时衔铁在弹簧反力作用下被拉开。磁通过零后吸力增大，当吸力大于反力时,衔铁又吸合，在如此往复循环的过程中，衔铁产生强烈的振动。当在铁心端面止装入短路环后，交变磁通一部分穿过短路环,在环内产生感应电动势及其电流，根据电磁感应定律，此感应电流产生的感应磁通。2,使穿过短路环包围的磁通。1较未穿过短路环的磁通在相位上滞后。由产生的吸力Fl和F2也有相位差，作用在衔铁Fl和F2也有相位差，只要合力始终大于其反力，就可以消除衔铁的振动。解析：2、简述交流接触器的工作原理。答案：当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。3、常用的降压启动电路有哪些？答案：自耦变压器降压启动、YA降压启动、定子绕组中接电阻降压启动。4、电器有几种分类方式？都是按什么分类的?答案：有三种分类方式。分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。5、FX系列有几条基本指令？几条辑运算指令？答案：基本指令LD（取）、LDI（取反）、OUT（输出）。6、FX系列有几条逻辑运算指令？答案：辑运算指令AND（与）、ANI（与非）、OR（或）、ORI（或非）、ANB（块与）、ORB（块或）。7、什么叫同步转速？什么叫作转差率？电动机的转速n增大时，转差率S怎样变化？答案：旋转磁场的转速叫同步转速。电动机转子的转速与旋转磁场转速之差叫做转速差，转速差与同步转速的比值叫转差率，用S表示，即S=nO-nnO8、什么叫状态流程图？状态流程图包括几方面?答案：状态流程图是描述顺序控制功能的图解表示法，状态流程图主要由状态（工步）、有向连线、转换条件组成。9、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?答案：因为熔断器的主要作用是作为电路的短路保护元件，而热继电器的主要作用是作为电动机的长期过载保护元件，所以在电动机的主电路中装有熔断器，还需要装热继电器。
