小学西侧市政道路及配套工程绿化工程施工图设计说明.docx

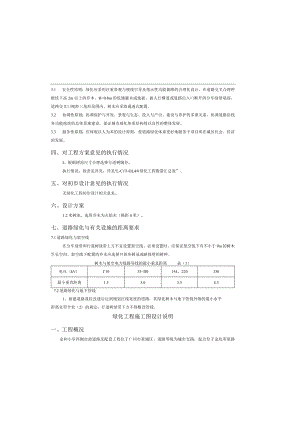

3.1 安全性原则：绿化应采用注重景观与视线引导及指示性功能兼顾的合理化设计。在道路交叉合理种植枝下高2m以上的乔木、H<08m的低矮灌木或地被。被人行横道或道路出入口断开的分车绿带端部，道路交叉口视距三角形范围内，树木应采取通透式配置。3.2 协调性原则：协调保护与开发、景观与生态、投入与产出、建设与养护的多重关系，协调道路沿线各功能地块的总体景观建设，保证城市球化体系结构得以良性的整体发展。3.3 服务性原则：应体现以人为本的设计原则，使道路绿化体系更好地服务于项目所在城区社会、经济的发展。四、对工程方案意见的执行情况I、根据树池尺寸合理选择行道树胸径。执行情况：按意见补充，详见''L-C1T-OL44绿化工程数量汇总表”。五、对初步设计意见的执行情况无绿化工程初步设计相关意见。六、设计方案1.2米树池，选用乔木为火焰木（株距6米）。七、道路绿化与有关设施的距离要求7.1道路绿化与架空线在分车绿带和行道树绿带上方不宜设置架空线。必须设置时，应保证架空线下有不小于9m的树木生长空间。架空线下配置的乔木应选择开放形树冠或耐修剪的树种。树木与架空电力线路导线的最小垂直距离表（1）电压（kV）10350154、220330最小垂直距离1.53.03.54.57.2道路绿化与地下管线1、新建道路或经改建后达到规划红线宽度的道路，其绿化树木与地下管线外缘的最小水平距离宜符合表（2）的规定；行道树绿带下方不得敷设管线。绿化工程施工图设计说明一、工程概况金和小学西侧市政道路及配套工程位于广州市黄埔区，道路等级为城市支路，起点位于金坑邓屋路附近，终点至广汕公路，道路设计长度约280m,道路宽15m,双向2车道布置，设计速度30kmh,道路全线新建。本工程设计内容包括道路、桥涵、交通、给排水、电力管廊、照明、绿化。初步设计文件共六册，划分如下：第一册：道路、桥涵及绿化工程；第二册：交通工程；第三册：排水工程：第四册：给水工程；第五册：照明工程：第六册：电力管廊工程。本册为第一册：道路、桥涵及绿化工程。二、设计规范城市道路绿化规划与设计规范(CJJ75-97)城市绿地设计规范GD50420-2007(2016年版)绿化种植土壤(CJ/T340-2016)园林绿化工程施工及验收规范(CJJ82-2012)城市绿地分类标准(CJJ/T85-2017)广州市行道树树种选择、种植、养护技术指引广州市海绵城市建设技术指引及标准图集(试行)广州市园林绿地树木支撑技术指引(试行)黄埔区园林绿化设计要求及其它行业设计标准和规范等三、设计原则树木与其他设施的最小水平距离应符合表（4）规定树木与其他设施最小水平距离表（4）设施名称至乔木中心距离（m）至灌木中心距离（m）低于2m的围墙1.0挡土墙1.0路灯杆柱2.0电力、电信杆柱1.5消防龙头1.52.0测量水准点2.02.0八、施工说明8.1绿化地形整理1、地形整理前清土壤中渣土、杂草、树根及其他杂物井及时外运，种植土层下不允许有大量的建筑垃圾及块石。2、绿化带地形设计要求坡度为0.3%-0.5%3、表层40Cm内土壤，依次采用拖拉机深翻、粉粹、人工翻挖、打细，最后施基肥：回填土应分层适度夯实，或自然沉降达到稳定，严禁使用机械反复碾压。4、种植土敲细，地形整理后，铺细沙或泥碳土后耙平。土壤表面直径大于3cm的土疙瘩应敲细，硬化连接处，土壤面层高度应低于硬化部位4cm,整理后对细部用人工打夯不少于2遍.5、种植土表层不得有明显低洼和积水处，花坛、花境栽植地20Cm深的表土层须精平，用锄头和钉杷反复耙平、欠细，清除2cm以上土壤颗粒：整理每30Cm做回填上打夯，地形最高点与最低点做标高控制。6、若施工时使用机械平整I:地,则应事先了解是否有地下管线，以免造成管线的损坏。8.2基肥施放图中的各种花草树木均需按额定要求的基肥量施放基肥，要求施工种植前必须下足基肥，弥补绿地土壤瘦瘠对植物生长的不良影响，以使绿化尽快见效。按目前园林施工的要求，设计施工可以选用以下基肥：树木与地下管线外缘最小水平距离表（2）管线名称距乔木中心距离（m）距灌木中心距离（m）电力管缆1.01.0电信管缆（直理）1.01.0电信管缆（管道）1.51.0给水管道1.5雨水管道1.5污水管道1.5燃气管道1.21.2热力管道1.51.5排水管沟1.02、当遇到特殊情况不能达到表（2）中规定的标准时，其球化树木根颈中心至地下管线外缘的最小距离可采用表（3）的规定树木根颈中心至地下管线外缘最小距离表（3）管线名称距乔木根颈中心距离（Hl）距灌木根颈中心距离（m）电力管缆1.01.0电信管缆（直理）1.01.0电信管缆（管道）1.51.0给水管道1.51.0雨水管道1.51.0污水管道1.51.07.3道路绿化与其他设施别景观孤植树更讲究树型优美等特点。4、严格按设计规格选苗，苗龄为青壮期，花灌木尽量选用袋苗、盆苗，地苗尽量用假植苗,应保证根系良好并带好土球，包装牢靠。5、截杆乔木锯口处要干净、光滑、无撕裂或分裂，正常截口应用蜡或漆封盖处理。6、乔木及主景树应保留足够的冠幅和有明显清晰的主枝干，最低分枝点不小于2米，且不少于四个主枝干，主干不能弯曲树身生长平衡。8.4种植土要求1、绿化种植或播种前应对该地区的土壤理化性质进行化验分析，应采取相应的土壤改良、施肥和置换客土等措施，绿化栽植土壤有效土层厚度应符合表（5）规定绿化栽植土壤有效土层厚度表（5）项目植被类型土层厚度（cm）检验方式一般种植乔木胸径叁20Cm180挖样洞、观察或尺量检查胸径20CID工150（深根）,100（浅根）濯木大、中灌木、大藤本叁90小灌木、宿根花卉、小藤本40棕桐类90竹类大径80中、小径50草坪、花卉、草本地被302、绿化种植土壤严禁使用含有有害成分的土壤，除有设施空间绿化等特殊隔离地带，绿化种植上壤有效土层不得有不透水层，土壤PlI值应符合本地区栽植上标准或pfl'L5.07.O进行选择。3、对草坪、花卉种植地应施基肥，翻耕2030cm,接平耕细，去除杂物，平整度和坡度应符合设计要求。4、种植层需与地下层边接，无水泥板、沥青、石层等隔断到，以保持土壤毛细管、液体、气体的上下贯通。草地要求土深15CnI内的土无任何方向上大于ICm的杂物石块少于3%；花树爹广州市公用事业规划设计院有限责任公司WBW*WUnlJl健IuWlll&IBWqlIwTnwEg.W1、垃圾堆烧肥：利用垃圾焚烧厂生产的垃圾堆烧肥过筛，且充分混熟后施用。2、塘泥：为鱼塘沉积涂泥，经晒干后结构良好的优质泥块，含丰富的有机质和凝、璘、钾等肥料元素，捣成碎块后施用。3、农家肥（如猪粪、鸡粪等）。4、其它肥料作基肥必须经该工程主管单位同意施用，用量依实而定。8.3苗木选择8.3.1 具体的苗木品种规格见图中“苗木表”，各种表示规格术语解释如下：1、高度（H）：苗木经过常规处理后自然或人工修剪的高度，干高指具明显主干树种之干高（如棕桐科植物）；具单一主干的乔木要求尽量保留顶端生长点。苗木选择时应满足表中所列的苗木高度范围，每种高度都有，并结合植物造景进行高低错落搭配；行道树高差不大于500mm,且枝下分枝高度，高差小于50Onln,力求列植后整齐划一。2、胸径（）：指乔木距离地面130Cm处的平均直径；表中规定为上限和下限，种植时最小不能小于表列下限，最大不能超过上限IOmnI（主景树可达20r）；棕植科植物或特殊植物以地径（D）表示。3、冠幅（P）：指苗木经过常规处理后的枝冠正投影的正交直径平均值：在保证苗木移植成活和满足交通运输的前提下，应尽量保留苗木的原有冠幅，以利于绿化尽快见效；棕桐科植物因品种冠型特性，则按生长顶点以下留叶片数计量确定苗冠规格。4、土球（）：指保证苗木移植成活及迅速恢复生长所需的最小带土球平均直径；所带土球应保证放于树穴内时完好不散为合格。5、冠高（H）：为保证绿化效果，体现植物形体美，要求应有与树高成一定比例的冠高（树冠最低分枝点至树顶高度）：自然配置的景观树冠高越高越饱满越好，棕桐科植物等特型景观树应保留自然状态。8.3.2 苗木选择要求如下：1、所有花草树木选型必须满足广州市海绵城市建设技术指引及标准图集（试行）的相关要求，应综合考虑最长水淹时间及干旱时间，选择植物品种时，应遵循适地适树的原则，以既耐水淹同时又能耐干旱瘠薄的本土植物品种为主。2、所有花草树木必须健壮、新鲜、无病虫害，无缺乏矿物质症状，生长旺盛而不老化，树皮无人为损伤或虫眼。3、所有苗木的冠型应生长茂盛、分枝均衡、整冠饱满，能充分体现个体的自然景观美；特绿化工程数量汇总表乔木序号名称苗木规格数后单位备注胸径(CN)苗高H(M)冠幅B(M)1火焰木13-155.5-6.O3.0-3.577株假植苗，全冠，树形优美，分支点在3米以上说明：本项目绿化面积为IlM(按树池面积计算)，种植土为Ium3(按回填III计算).木要求土深内的土任何方向上大于3cm的杂物石块少于5%。5、上填物理性指标应符合下表:土壤物理性指标表（6）指标土层深度范围（cm）0-3030-110质量密度（g/cm3）1.171.451.171.45总空隙度（）>454552非毛管空隙度（%）>1010'208.5种植要点种植时应先检查各种植点的土质是否符合设计要求，如有无足够的基肥、基肥与泥土拌匀程度等。按园林绿化常规的方法施工,要求基肥应与碎土充分混匀,种植土应敲碎分层捣实，最后起土圈并淋足定根水，扶固树木。九、绿化养护养护期:胸径15cm以上的乔木绿化养护期为一年，胸径15Cnl及以下的乔木绿化养护期为三个月，灌木、花、草的养护期为三个月。养护期内，应及时更新复壮受损苗木等，并能按设计意图，按植物生态特征、喜阳、喜阴、耐旱、耐湿等分别养护，且根据植物生长不同阶段及时调整，保持丰富的层次和群落结构。在养护期内负责清除杂物、浇水保持土壤湿润、追肥、修剪整形、抹不定芽、防风、防治病虫害（应选用无公害农药），除杂草、排渍防涝等。绿化植物采用洒水车人工灌溉。十、护树措施为了使种植好的树木不因.土壤沉降或风力的影响而发生歪斜，我们需对刚完成种植尚未浇定根水的树木进行支撑，支撑材料统选用钢管进行支撑,并对支撑杆进行统涂里绿色油漆。本次绿化设计树池乔木选用四角支撑。支撑树木固定方式采用“万向支捶座”固定支撑来减少对树木的伤害，加强树木支撑的稳定性，便于植物稳定直立的生长。具体支撑原则及要求详见广州市园林绿地树木支撑技术指引（试行）。
