小学校迁建项目（一期）河提堡坎 设计说明.docx

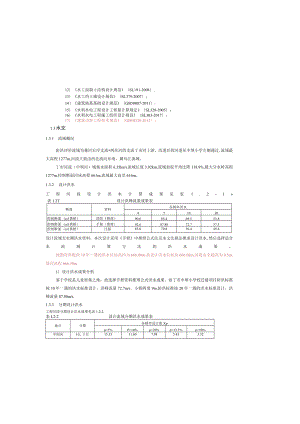

12）水工混凝土结构设计规范（SL191-2008）:13）水工挡土墙设计规范（SL379-2007）；14）建筑地基基础设计规范（GB50007-2011）:15）水利水电工程设计工程量计算规定（SL328-2005）；16）水利水电工程施工组织设计规范（SL303-2017）；17）建筑边坡工程技术规范（GB50330-2013）；1.3水文1.3.1 流域概况防洪评价流域为董河右岸支流两丝河的支流丁市河上游，改道后的河道从中坝小学左侧通过,流域最大高程1277m,河流大致由西北流向东南，属乌江流域。丁市河流（中坝河）域集水面积6.35kn流域长度3.92km,流域加权平均比降118.9%,最大分水岭高程1277m,控制断面河床高程661m,流域最大高差616m。1.3.2 设计洪水工程河段设计洪水计算成果见表1.2-1»表1.2T设计洪峰流量成果表断面资料各频率洪水451020控制断面（csl拱桥）酉阳推理）90.685.469.553.8控制断面（csl拱桥）手册（推理）92.687.8072.757.5控制断面（csl拱桥）比拟83.070.856.445.8设计流域无实测洪水资料，本次设计采用手册中推理公式法及水文比拟法推求设计洪水,然后选择适合本流域计算方法的洪水成果。地勘资料梃供10年一遇的洪水位标高约为666.08m故设计洪水位标高666.08m,河堤安全超高为0.5m,堤顶高程666.58m1）设计洪水成果分析鉴于学校是儿童密集之地，故选择手册资料推理公式洪水成果。故丁市中坝小学校迁建项目防洪标准按10年一遇的洪水标准设计，洪峰流量72.7ms。小桥跨度9m,防洪标准按20年一遇的洪水标准设计，洪峰流量87.80ms.1.3.3 分期设计洪水工程河段分期设计洪水成果见表1.2-2.表L2-2设计流域分期洪水成果表地点分期各频率设计值Xpp=5%P=10%p=20%p=33.3%p=50%中坝河10、3月15.3311.607.985.433.52设计说明1.1 序言1.1.1 工程建设背景天然河道纵穿中坝迁建小学校，影响学校布置，即是影响学校迁建，便是影响彭酉高速公路建设，因此河道必须改道，天然河道改道至校区左侧。为保障校区建成后满足防洪要求，对河道进行河堤堡坎修建。1.1.2 项目概况本工程为河堤堡坎工程，主要建筑物级别为5级，次要建筑物级别为5级；防洪标准按10年一遇洪水设计。本工程河堤堡坎修建河道长262.79m。中坝河改道河段上游工程起点平面坐标为X=3186851,579.Y=36549282.296,下游工程终点平面坐标为X=3186627.529、Y=36549150.974»河堤挡墙工程:护岸型式为仰斜式挡墙，左岸河堤堡坎长度244.36；右岸河堤阜坎长度263.68m。河堤两岸河堤堡坎总长508.04m。1.2 设计依据主要规程依据文件依据：1、1/500实测地形图2、酉阳县丁市镇中坝小学校迁建项目(一期)初步设计报告3、酉阳县丁市镇中坝小学校迁建项目(补充勘察)工程地质勘察报告重庆长江勘测设计院有限公司2021.08技术标准：1)水利水电工程初步设计报告编制规程(SL619-2013)；2)防洪标准(GB50201-2014):3)水利水电工程等级划分及洪水标准(SL252-2017):-1)堤防工程设计规范(GB50286-2013)；5)堤防工程施工规范(SL260-2014)；6)堤防工程管理设计规范(SL171-96)；7)堤防工程地质勘察规程(SL/T188-2005)；8)水利水电工程设计洪水计算规范(SL44-2006)；9)水利水电工程水文计算规范(SL/T2782020)；10)水工建筑物抗表设计标准(GB51247-2018)：11)水工建筑物荷载设计规范(SL744-2016)；为粘性土，呈软塑状态。该层湿，级配一般，结构松散稍密。厚度一般为1.5OTn(ZY2)2.7Om(ZY18),主要分布于河道附近。粉质粘土2：灰黄色，灰褐色，呈软可塑状，无摇振反应，切面稍有光泽，干强度中等，韧性中等。局部含少量页岩、灰岩碎屑。厚度一般为2.OOm(ZY17)5.90m(ZY28),主要分布在工程区内水田地带。块石土：灰黄色，黄褐色，主要由粉质粘土夹页岩、灰岩碎块石等组成。其中粉质粘土呈可塑状，无摇振反应，切面稍有光泽，干强度中等，韧性中等。含1020%的碎块石，粒径以220Cm为主。厚度一般为10.OOm(ZK83)36.8【n(ZY57),场地内均分布有该层。(3)残坡积层(O,5粉质粘土1：灰黄色，呈可塑状，无摇振反应，切面稍有光泽，干强度中等，韧性中等。局部含少量页岩、灰岩碎屑。厚度一般为2.40m(ZY5)2.50m(ZYl),主要分布在工程区东侧斜坡地带。2)奥陶系下统大湾组(OId)灰岩：灰白色，青灰色。主要由方解石组成。细晶至微晶结构，中厚层状构造，局部可见方解石脉。强风化段呈碎块状，手能捏碎，锤击声哑，岩芯破碎；中等风化段呈短柱状、柱状，较完整。埋置深度大。本次钻探未揭露该层。本工程项目主要是修建防洪河堤，该河堤覆盖层较深(一般为520m左右)，开挖至基岩难度较大，建议开挖至淤泥以下可作为基础，以保持扛冲刷深度。1.4.3地质构造工程区位于四川盆地东部边缘，广元盖向斜南东翼，为单斜构造，场地无断层通过，岩层为奥陶系下统大湾组灰岩、页岩，岩层产状为335°/20°,为单斜岩层，岩石层面间结合很差，为软弱结构面，场内及邻近未发现有断层，地层连续，岩层产状较稳定。经工程地质调杳测绘、钻孔岩芯所揭露的裂隙综合整理得出主要形成以下结构面：Jl组：150°/60°,裂面较平整，平直，延伸LO1.50m,12.5条/米，微张，无充填，结合程度很差，为硬性结构面。J2组：75°/70°,裂面较粗糙不平，延伸l3m,1-2条/米，微张，少量粉质粘土充填，结合程度很差，为硬性结构面。综上，评估区岩土界面倾角总体约210°为主，勘察范围内未发现断层及次级褶皱通过，构造裂隙较发育，地质构造简单。根据中国地震动参数区划图(GB18306-2015),工程区所屈的酉阳地Jg动峰值加速度0.05g,地震动反应谱特征周期0.35s,相应地震基本烈度为6度，设计地震分组为第一组。地点(丁市河上游)6.35km,分期各频率设计值Xpp=5%P=IOftp=20%p=33.3%p=50%IOF月22.9417.7212.568.835.961广3月8.786.714.663.212.121广4月21.2315.229.696.173.96123月5.384.243.082.201.48124月20.8614.909.425.803.371月1.861.170.590.320.202月2.801.941.160.670.373月5.053.852.671.801.124月21.0814.859.215.533.1510月14.4210.486.714.082.1811月8.365.963.702.181.1112月L791.240.750.450.281.4 工程地质1.4.1 地形地貌工程区位于沟谷平坝地貌。本次治理段位于丁市镇中坝小学南侧，该河流流向自北向南，其形成为河流侵蚀堆枳地貌，地貌单元为河流冲沟，受河水的侵蚀切割作用或冲积作用下切。经调查，工区区域为原始阶地，其主要集中于工程区两岸农田区域，主要为农田，呈阶梯状,地势较平缓，覆盖层较大，未见有基岩出露，纵向坡度2佛：横向上河水下切深度1.53.Om,河岸坡度在7090°之间。1.4.2 地层岩性工程区出露的地层有第四系素娘土(Q."),全新统冲积层圆砾土、粉质粘土、块石土(Q：s)、残坡积层粉质粘土(Q,',d,),奥陶系下统大湾组(Old)灰岩。现对地层由新到老分述如下：1)第四系全新统(QJ(1)素填土(QJ)：灰褐色，主要由粉质粘土夹页、石灰岩碎块石等组成。其中：粉质粘土呈可塑状，碎块石粒径以315cm为主，含量约1040%,呈棱角状。结构呈松散稍密状，稍湿湿润；堆填随意，排列杂乱。厚度一般为3.OOm(ZY3)4.OOm(ZY15),主要分布于南西侧拆迁区。(2)冲积层(Q.ap,)圆砾匕灰褐色，呈亚圆形，主要成分为灰岩、页岩，粒径大于2mm的颗粒约60%：充填物1.4.4天然建筑材料根据工程区周边调查，工程所需块石料、条石料、人工骨料、砂砾石料，可在酉阳县购买。1）砂、块石、碎石料根据调查，可购买块石、碎石、砂，距离料场15.0km,质量储量满足要求。料场地层为岩性为浅灰色灰岩。根据水利水电工程天然建筑材料勘察规程（SL2512000）要求，块石料干密度大于2.4l混凝土.骨料场岩石单轴饱和抗压强度应大于40MPa,软化系数为0.760.82,采储量大于10万一,料场日产块石、碎石混合料最低为450m*能满足工程施工需要，工程所需料源可在该料场购买。1.5 工程总布置及主要建筑物1.5.1 工程总布置本工程综合修建河堤堡坎河道长262.79mo中坝河改道河段上游工程起点平面坐标为X=3186851.579XY=36549282.296,下游工程终点平面坐标为X=3186627.529、Y=36549150.974。各工程具体布置如下：（1）中坝河河段防洪改道工程;护岸型式为仰斜式挡墙，左岸河堤堡坎长度244.36；右岸河堤保坎长度263.68m。河堤两岸堡坎总长508.04mo中坝河河段工程建设项目汇总表序号名称位置或范围整治内容及型式规模备注河道中心长度：262.79m河堤堡坎总长度：508.04m一疏浚工程1K(H)OO.00-KO+099.77河道疏浚99.77m2K(H)99.77K0+262.97河道改道163.20D二防洪改道工程1右岸Y0÷000.00-Y0+263.68新建仰斜式挡墙河堤堡坎总长度：263.68m2左岸Z0+000.00-Z0+244.36新建仰斜式挡墙河堤堡坎总长度：244.36三便民建筑物'1防护栏杆左右岸堤顶（吉石）508.04m152堤线布置本工程提线布置主要根据工程河段的规划建设用地需求，结合两岸地形、地质条件，现有建筑物的位置，工程区域建设规划，并考虑施工条件、亲水性及生态性等因素确定。其布置主要遵循以下原则：（1）布置堤线应与河势流向相适应，并与大洪水的主流线大致平行；（2）布置堤线尽可能布置平顺，各段应平缓连接，避免采用折线或急弯：（3）布置堤线应与乡镇发展相结合，统筹考虑防洪抢险道路、沿河景观绿化和城镇规划综合管网等，充分发挥工程综合效益，增加工程实施的可行性和经济性。1.中坝河河段根据堤线布置原则，本段工程（河道桩号：K0+000.00-K0+262.79）堤线布置根据水文地质条件,结合河道疏浚,采取最优堤线,转弯处用圆弧与上下游堤线平顺连接,两岸河堤堡坎总长508.04m,其中左岸河堤堡坎长244.36,右岸河堤堡坎长263.68m5.3-1中坝河河段堤线护岸型式成5艮表序号位置及桩号工程措魄汇总1左岸Z0+000.OO-ZO+244.36新建仰斜式挡墙河堤堡坎长度：244.362右岸¥0+000.00Y0+263.68新建仰斜式挡墙河堤堡坎长度：263.68m1.5.3主要建筑物设计及施工要求1.5.3.1 堤顶设计本工程防洪堤级别为5级，根据堤防工程设计规范（GB50286-2013）的规定，堤顶宽度应根据防汛、管理、施工、构造及其他要求确定，结合工程实际情况，本工程护岸中坝河河道堤顶宽度取1.8".0m,堤顶道路除挡墙部分为C20混凝土外，剩余部分为土石碾压回填。在堤顶临河侧设置河道安全防护栏杆，栏杆形式为青石，栏杆高1.2m,护栏顶的水平力不应小于L5kNm,竖向荷载取值不应小于I.2kNm°1.5.3.2 堤坡设计本工程新建防洪堤河道护岸主要仰斜式挡墙，墙高3.0'6.5m,挡墙采用C20碎。迎水面坡比为1:0.25,背水面坡比1:0.25。挡墙右岸Y0+000.00f0+147.59堤顶高与中坝小学场平高程持平。堤后为陆域回填区域，不纳入本次设计范围。1.533护坡设计本工程新建防洪堤段河道均采用仰斜式挡墙护岸型式，无护坡设计。换填垫层的施工质量检验应分层进行，并应在每层的压实系数符合设计要求后铺填上层。堤基经处理后应具有足够的抗渗性和耐久性。(2)边坡与基础处理砂卵砾石层及土夹卵砾石基础临时开挖坡比为1:1(采用跳仓开挖，临时支护)，基岩基础临时开挖坡比为1:0.3。土石回娘压实度不小于0.91,块石护脚的回填相对密度不小于0.6。镇脚基础埋深需满足冲刷要求，埋深应大于水流冲刷深度以下0.5m,堤脚采用直径不小于30Cm的块石回填护脚。(3)堤体回填设计本工程堤体护坡后回填料采用碾压开挖砂卵石料进行回填，其材料的选用和施工质量直接关系到堤体的稔定和沉降量的大小，填料中有机质含量不得大于5%0工程护岸堤身填筑料要求：碾压后的干密度不得小于1.85t填筑时应分层碾压压实，并碾压密实至无明显沉陷为止，再分层碾压填筑料，砂卵石回填相对密度不得小于0.6,渗透系数不得小于5.0×lOWso天然饱和抗剪强度C不小于5、DN值不小于25°,饱和抗剪强度C不小于3、DN值不小于23'。1.1 .3.6基础处理工程新建护岸主要采用仰斜式挡墙护岸型式，挡墙高3.06.5m。堤身基础处理本工程修建范围位于河道沿线两岸，两岸林木繁多，杂草丛生，局部垃圾成片，经过多年后，腐殖物较多，表层土较差，故在岸坡进行土石方回填前需进行清表，清表至原状二匕清表平均厚度按0.3m计算。堤基基础处理经计算，挡墙对地基承载力的要求应不小于230KPa,不满足规范要求，本次设计需对粉质粘土层进行换填，换填料为块石料，深度LOm,以保证挡墙的抗滑安全，满足承载力需求。1.5 .4施工总体要求1)施工单位必须根据批准的设计文件进行施工，重大设计变更应报请原审批单位批准后方能实施，不得擅自变更设计。2)施工单位应加强施工管理，保证施工质量，注意施工安全，做好施工环境保护，文明施工。施工过程中应及时进行验收，并认真做好水土保持和土地还耕等工作。1.5.5施工准备153.4挡墙设计1）仰斜式揩墙对于工程新建护岸主耍采用仰斜式挡墙。挡墙采用C20磴现浇筑，顶宽1.8LOm,迎水面坡比1:0.25,背水面坡比1:0.25。经计算，挡墙对地基承载力的要求应不小于230Kpa,不满足规范要求，本次设计需对粉质粘土层进行换填，换填料为块石料，深度1.0m,以保证挡墙的抗滑安全，满足承载力需求。挡墙埋置深度不小于冲刷深度线下1.0m,挡墙脚前采用块石护脚。护脚坡比为1:1.25,挡墙内设置0110PVC排水管，间排距2.0m,梅花形布置，排水管坡度为10%,排水孔后设碎石反滤包：除在也梏卜M、墙高、外部荷载、墙体断面及结构变化处应设置变形缝，变形缝应设止水外，每15m设伸缩沉降缝，缝宽20mm,缝内填塞沥青栅板。仰斜式挡墙混凝土抗渗等级不小于W4,根据地勘资料工程区地表水对混凝土结构无腐蚀性，对遭受高速水流空蚀的部位，采取合理的结构形式，改善通气条件、提高混凝上密实性、严格控制结构表面的平整度或设置专门可靠防护面层等措施。在有泥砂磨蚀的部位，应采用质地坚硬的骨料、降低水灰比、提高混凝土强度等级、改进施工方法，必要时还应采用耐磨护面材料或纤维混凝土。大体积混凝上施工时，混凝上宜优先采用水化热低的矿渣水泥或矿渣硅酸盐水泥配制：并采用较低的水灰比、水和水泥用量：并选用最佳配合比，良好的骨料级配及合理的砂率。严格控制砂石骨料的含泥量，般含泥量不应大于1.5乐在混凝土中掺用的外加剂及混合料的品种和掺量，应通过试验确定，并在符合现行国家标准混凝上外加剂质量标准、粉煤灰在混凝上砂浆中应用技术规程的规定。体枳混凝土构件施工前必须确定合理的施工方案，制定合理的技术措施并加强混凝土的养护。采取合理有效措施严格控制大体积混凝土中心与外表面的温差（温差不得大于25'C）01.5.3.5护岸堤身填筑料设计（1）块石料本次工程的块石回填主要用于河道内的开挖回填。同一层砌体内外搭接、错缝砌筑，石料丁顺相间，增强整体性。面石、腹石同层上升，不同时上升时，面石超前砌筑不多于12层，待腹结材料强度达2.5MPa后再分层砌筑腹石。块石要求棱角分明，大致平整，同一面最大高差宜为石料长度的1%3%,石料长度宜20cm,块高宜大于15cm,长厚比不宜大于3,块石料卜密度大于2.4t?,换填后块M灰面摩擦系数不小于04饱和抗压强度大于MU30。堤基经处理后应具有足够的抗渗性和耐久性，需要时换填块石中可以灌注M30水泥砂浆已保证其抗法性和耐久性。况天然也和天然饱和fC*f(KPa)灰岩强2.54500弱2.702.7137.732.8O.870.570.9O.61.5239904823)800注：岩石物理力学参数采用酉阳县丁市钝中坝小学校迁建项目详细勘察报告（直接详勘）岩石物理力学参数。1.5.7建筑材料及施工技术要求1.5.7.1基础开挖与处理1）当地质情况与设计不符时，应会同有关单位及时研究处理。开挖施工中发现文物古迹、化石以及测绘、地质、地震、通讯等部门设置的地下设施和永久性标志时，应妥善保护，及时报请有关部门处理。2）工程开挖应分层、分段依次进行，并正确选定降、排水措施，开挖边坡应根据工程地质、水文地质、降低地下水位措施和施工条件等情况确定，并确保边坡稳定，且不小于设计要求最小施工断面，并制定保护边坡稔定措施。与岩石岸坡衔接时，岩石削坡后不得陡于1：0.3«3）挡墙基础承载力不小于230kpa°4）地基开挖遇软弱夹层、较大构造裂隙等不良地质情况时应通知设计单位处理。5）开挖弃渣不得影响边坡稳定。不得向河道内倾倒弃渣。6）边坡及基础开挖应自上而下进行，同时应确保施工安全。7）本工程岩基需爆破时，开挖爆破前必须作现场爆破试验，严格控制爆破参数，特别是药量和孔向。紧邻建基面的岩体开挖应留足够的保护层，其厚度应由爆破试验确定，保护层到建基面之间的岩基开挖采用人工开挖。并严格按水利工程岩石开挖施工技术规范执行。8）开挖或处理过程中的各种情况应及时详细记录，经分部工程验收合格后，方能进行堤身填筑，若不能立即施工时，应做好基面保护，复工前应再检验，必要时须重新清理。1.5. 7.2土石碾压回填1）填筑体应分层回填，分层碾压，回填料每层虚铺厚度不宜大于60cm1,工程护岸堤身填筑料要求级配良好，碾压后的干密度不小于2.0tm3,最大粒径不超过30cm,粒径小于0.075mm的颗粒含量不大于5%,填筑时应分层碾压，严格控制干密度。压实系数不小于0.92。岸边及边角部位压实干密度不得低于设计干密度的92%。工程护岸堤身填筑材料要求级配良好，卵砾石料碾压后的干密度不小于20tm3,渗透系数不小于5×10-2cms,最大粒径不超过30cm,粒径小于0.075的颗粒含量不大于5%,填筑时应分层碾压，碾压方案根据碾压试验确定。1.5.5. 1、本工程施工前，施工单位应对设计文件(包括招标文件)进行深入研究，并结合施工具体条件编制施工组织设计。开工前，应做好各项技术准备，并做好“四通一平”、临建工程、各种设备器材的准备工作。1.5. 5.2,堤防工程施工期的度汛、导流应根据设计要求和工程需要，报业主、监理以及主管部门等有关单位批准。1.6. 5.3、测量放样1)本工程堤防堤脚线不得超出批准的控制线，由河道管理部门放线；堤防工程基线相对于邻近基本控制点，平面位置允许误差±30mm±50mm,高程允许误差±3Omu2)堤防断面放样、立模、填筑轮廓测点相对设计的限值误差，平面为±50mm,高程为±30ran,堤脚线点为土30加。施工时应根据测量基点放样。1.5. 6地质参数本工程按下列参数进行设计。若现场实际情况与下表不符,请及时通知设计单位修改设计。上体物理力学参数建议值表地层代号土类名称孔BB比JK缩系数JK缩模垃天然快W饱和快剪漫透系数承我力标准值抵底摩擦系数开挖边坡坡度容许值天然他和YeEsCCknf5mIOmkN/MPuMPakPakPacm/skPaQJ素填土20.521.0530326现场试验确定0.251:1.51:1.751:1.751:2.00QJ'"砾土19.519.910O32O30IX(10,-o,)1200.251:0.751:1.001:1.001:1.25Q."v,块石土20.O21.015O28O262×(10、o,)1200.301:0.751:1.001:1.001:1.25QJ9粉旗粘土19.5020.0O0.670.4212011876.OXIOiIOO0.251:1.001:1.25岩石物理力学性参数建议值表岩石名称风化怡密度(c3)晶轴抗压强度标准值(MPa)软化系数抗拉强度(MPa)抗剪断强度(MPa)抗剪(MPa)变形模用(MPa)弹性模量(MPa)地基心我为特征值8）挡墙模板加固采用拉筋联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。9）施工时挡墙墙高随路线纵坡变化，但基础应保持水平，同时保证外墙面在同一竖直面上。10）地基承载力满足设计要求。若达不到设计所耍求的地基承载力，应通知监理及设计单位进行地基处理，待达到设计要求方可进行挡土墙施工。11）挡墙的墙体达到设计强度的75%以上时，方可进行墙后填料施工。墙后必须回填均匀、摊铺平整，填料顶面横坡符合设计要求。1.5.7.4块石回填本工程大块石抗压强度不小于30NPa,最大粒径不超过30cm,回填每层厚度不得大于50cm：相对密度不得低于0.65,碾压干密度不小于20.5KNm固体体积率大于76%,相对孔隙率小于24%,填筑时应分层碾压。6. 5钢筋1）钢筋切断机接送料工作平台和切刀下部保持水平，工作台的长度应根据待加工材料长度设置。2）机械未达到正常运转时，不可切料。送料时应在固定刀片一侧握紧并压住钢筋，以防钢筋末端弹出伤人。3）切断短料时，手和切刀之间的距离应保持在15OnInl以上。4）钢筋调直时，钢筋送入后，手和曳轮必须保持一定的距离，送料前，应将不直的料头切除，导向筒前应装一根Im长的钢管，钢筋必须先穿过钢管再送入调直筒前端的导孔内。5）钢筋弯曲机作业时，将钢筋需弯端插入转盘固定销的间隙内，另端紧靠机身固定销，并用手压紧，检查机身固定销确实安放在挡住钢筋的一侧，方可开机。6）严禁在弯曲钢筋的作业半径内和机身不设固定销的一侧站人。弯曲好的半成品钢筋，应堆放整齐，弯钩不得朝上。面层铺设：面层为透水砖，在铺设时，应根据设计图案铺设透水砖，铺设时应轻轻平放，用橡胶锤锤打稳定，但不得损伤砖的边角，质量要求符合联锁型路面砖路面施工及验收规程CJJ79-98规定。接缝砂的要求：接缝用砂的质量应符合CJJ79-98要求。1. 5.7.5河道疏浚工程1）河道疏浚设计断面为梯形，两岸坡比详见本施工图集相对应桩号横断面图。2）须清除河床中的生活垃圾及建筑弃渣。河道淤泥按照由新到老的顺序清除，深度各断面2）同区域的重叠碾压宽度不小于20cm。各种填筑料应按设计要求严格控制，不合格料严禁进入施工场地。3）土石料填筑前应根据工程特点、填料种类、设计指标、施工条件和施工单位的压实机具等因素，进行碾压试验和现场静载试验。碾压试验的施工参数的正确性和合理性应以是否满足设计土石料物理力学指标为准。4）施工中必须严格控制经碾压试验确定的压实参数，压实合格后始准铺筑上层新料。采用机械碾压，碾压前要及时平料，力求铺料均匀、平整、特别要防止欠压、漏压。5）填筑时每层外边坡必须按规定留足余量，填筑至设计高程后削坡到设计要求坡比，各层预留压实超填宽度为0.5m,同时应根据工程性质、填方高度、填料种类和地基情况等与有关单位共同确定预留沉陷量。6）填筑料与刚性建筑（揩墙等）衔接时，周边填筑应在建筑物强度达到设计强度后进行。7）堤身填筑前需挖除表层Im松土、垃圾及有机物后，并碾压至无明显沉陷为止。8）气候干燥时，土石料碾压前要适当洒水，使填料达到最佳含水量，以利充分压实，降雨量大于5mmh时，应停止填筑施工。9）碾压施工雨前应及时乐实作业面，并做成中央凸起向两侧微倾。10）回填料应尽可能大面积进行铺筑，以减少接缝。采用分块填筑时，应对块间连接处的漏压带采取专门的处理措施，如采取台阶式的接坡方式，或在接坡处将未压实的虚坡料挖除。11）填筑质量控制与检查必须贯穿整个填筑过程，试验检测应符合土工试验规程SL237T999的规定，检测结果应达到设计要求。L5.7.3挡墙1）挡墙混凝土强度等级采用C20,现场浇筑。其碎的强度要满足规范要求。2）挡墙各部分的结构尺寸不得小于设计值。3）挡墙采用两次浇筑，基础和墙身分开浇筑，连接处混凝.上应凿毛，并清洗干净。4）挡墙的墙身几何尺寸要符合设计耍求。挡墙的墙顶标高耍满足设计要求。5）挡墙设DNuOPVC排水管，间排距2m,排水孔出口宜高于地面30cm,并设10%向外倾斜坡度。梅花形布置，排水孔后设反滤包：每Iom设伸缩沉降缝，缝宽20mm,缝内填沥青杉板。6）泡凝土濯注完毕后，应按有关规定进行养护。墙背回填应该在挡墙险的强度达到设计强度的75%才能够进行回填。7）挡墙混凝土浇注应均质密实、平整，无蜂窝麻面，无缺损、强度符合设计要求。5）排水管进水口延伸至堤基线以外，管道位置可根据现场实际情况作调整，长度根据实际情况按实计量。6）各分部工程施工质量严格按照相关规范的耍求进行工程质量控制。7）堤顶设人行栏杆，栏杆高1.2m,材料由业主自行确定，长度根据现场按实计量。8）梯步位置可结合当地现场实际情况以及需要确定。9）本工程遵循“动态设计、信息法施工”原则,在边坡开挖及挡土墙施工过程中,对边坡岩土的性状.支护结构的变位和周围环境条件的变化,应进行各种观测，并将观测结果及时反馈，以指导设计与施工.10）甲方应委托有资质的专监测单位编制监测方案，经设计、监理和业主等共同认可后，在边坡工程施工期间和竣工后实施监测，并应严格按照建筑边坡工程技术规范GB50330-2013第19.1条相关规定执行.边坡报警值有软弱外倾结构面的岩上边坡支护结构坡顶有水平位移迹象或支护结构受力裂缝有发展：无外倾结构面的岩质边坡支护结构坡顶的累积水平位移大于5mm或支护结构构件的最大裂缝宽度达到国家现行相关标准的允许值；边坡报警值土质边坡支护结构坡顶的累积最大位移已大于边坡开挖深度的1/500或20,或其水平位移速率已连续3d每天大于2mm应及时报警，并采取相应的应急措施。11）本施工图集请前后参照执行。未详尽部分，按照相应规范规定执行。1.6施工组织设计1.6.1 施工导流根据工程区枯期洪水特性，为满足工程施工需要，同时节约投资，考虑护岸线布置情况、主体工程建筑物布置形式及水工设计技术要求、结合施工进度安排，本工程采用枯水期3年一遇枯期洪水位12月次年3月进行工程施工。1.6.2 施工总布置根据本工程水工建筑物布置特点及工程地理位置因素，工程施工共1个施工区。施工区布置有施工工厂、生活设施、交通运输、临时堆料场等。1.6.3 施工总进度本工程施工分为四个时段：即工程筹建期、工程准备期、主体工程施工期、工程完建期，施工总工期不包括工程筹建期。本工程经分析比较，总工期为4个月（第一年11月第二年2月）,其中工程准备期为半个间按线性插值法确定，原则上不清除河床老土层。3)全部淤泥集中运输至指定弃渔场堆放，为保持城区内环境,在清运淤泥时需及时将道路上撒落的土方清扫干净。4)疏浚完成后，应对淤泥堆放场进行稳定性监测，并对堆场实施卷土、绿化等最终封场措施。5)疏浚设备的选择应满足工程进度、工程质量和泥土处理的要求。1.5.7.6预制混凝土埋管施工由现场施工布置，按实际情况采取整体施工。钢筋混凝上管节购买合格成品，现场安装。(D钢筋混凝土圆管涵施工流程，测量放样一基础开挖一基坑承载力检验一浇筑基础一浇筑管座T安装圆管一出入口砌筑一防水、防渗处理T涵管回填。(2)基坑开挖前测量原地面高程，控制开挖深度，开挖尺寸比圆管涵基础宽处70CmO基坑开挖用人工配合挖掘机进行，开挖至设计标高上20Cm-30cm,改用人工清理至设计标高，正平后检验基坑平面尺寸、位置、标高是否符合要求，并进行承载力试验合格后进行下一步工序，如基底承载力不足，需换填做硬化处理。(3)垫层施工:基坑检验合格进行垫层施工，回填碎石应符合设计及规范要求。(4)按技术规范的要求浇筑。(5)安装管节采用人工配合吊车安装，每节坡度均不得出现反坡。(6)管节连接处做防水、防渗处理，对平接管，接缝宽度应不大于1020mm,禁止用加大接缝宽度来满足涵洞长度要求；接口表面应平整，并用有弹性的不透水材料嵌塞密实，不得有间断、裂缝、空鼓和漏水等现象。L5.8其它1)施工中，当实际情况与设计出现不符时，按基建程序要求完善变更设计。2)本套图纸设计挡墙底高程、尺寸可根据施工现场地质情况开挖后作相应调整。3)本施工图中基础部分为推测深度，若施工时基础开挖未超出施工图中设计尺寸，按实际尺寸确认：若施工时基础开挖确需超出施工图中设计深度，需在基础开挖后通知设计单位进行变更后方可施工，凡不按要求报审的，概不进行变更，视为未发生基础超深情况。对此产生的不良后果，设计单位不负任何责任。4)本工程混凝上施工要求应符合水工混凝上施工规范(SL677-2011)的有关规定。符合国家现行劳动安全与工业卫生有关标准的规定。月（第一年U月上旬占直线工期半个月），主体工程施工期3个月（第一年11月下旬第二年2月上旬），工程完建期半个月（第二年2月下旬）。1.7 建设征地及移民安置工程占地共计约8.06亩，其中永久征地4.56亩，临时征地3.5亩。1.8 环境评价酉阳县丁市镇中坝小学迁建项目河堤堡坎是中坝小学聿要组成部分，属社会公益性集镇水利防洪基础设施建设项目。工程建设对于促进地区经济发展以及改善丁市镇中心小学环境、集镇景观、防洪减灾，保护岸坡稳定、防治水土流失等具有重要的作用，工程的环境效益、社会效益和经济效益十分显著。工程施工所带来的不利影响在通过采取环境保护措施后，可以得到防治和减免。1.9 水土保持从水土保持的角度综合分析，本项目不存在制约性因素，在采取各项水土保持措施后，困工程建设引起的水土流失将得到有效治理，水土流失强度将控制在允许范围之内，因此，项目建设是可行的。1.10 工程管理本工程的建设由酉阳县丁市镇中坝小学承建，全权负责筹建和管理本工程。根据工程运行管理的需要，利用现有的各职能部门，根据国务院颁发的河道管理条例、堤防工程管理设计规范（SL171-2020）,参照水利部、财政部颁发的水利工程管理单位定岗标准、水利工程维护养护定额标准的有关规定和本工程的实际情况，本工程管理机构的设置上严格按照“精简、合理、高效、适当兼职、根据需要请临时工”的原则，组建工程管理站统一管理、综合调度。整个河堤堡坎工程建议设管理及生产人员共3人，详见表10.I-L汛期临时聘用群众护堤员I人。本着优化人员结构，精简管理机构，本工程管理丁市镇中坝小学统一管理，共新增技术员2人，管理人员2人。1.11 劳动安全与工业卫生为了贯彻“安全第一，预防为主”的方针，本工程依据水利水电工程劳动安全与工业卫生设计规范（GB50706-2011）,并结合本工程的特点和具体情况，阐述本工程投入生产后，劳动者在生产劳动过程中可能直接危及劳动者人身安全和身体健康的各种因素，并采取符合规范要求和工程实际的具体防护措施。做到工程投产后，保障劳动者在劳动过程中的安全与健康的要求。同时，根据中华人民共和国安全生产法有关规定，在下阶段工作中对工程所需设备和材料的选用，均应西阳县丁市镇中坝小学校迁建ii目（一期）河提堡坎
