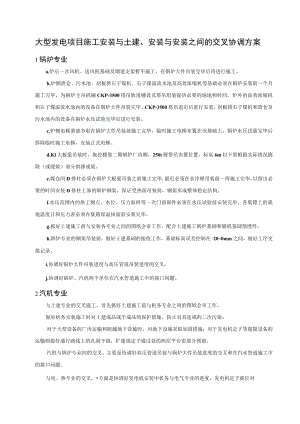

大型发电项目施工安装与土建、安装与安装之间的交叉协调方案.docx

大型发电项目施工安装与土建、安装与安装之间的交叉协调方案1锅炉专业a.炉后一次风机、送风机基础及烟道支架暂不施工，在锅炉大件吊装完毕后再进行施工。b.炉侧渣仓、污水池、刮板捞石子煤机、石子煤溢流水池及高效浓缩机等基础必须在锅炉安装前一个月施工完毕，为锅炉主吊机械CKP-3500塔吊轨道铺设及塔吊组装提供必要的场地和时间。炉外的高效浓缩机和石子煤溢流水池内的设备在锅炉大件吊装完毕、CKP-3500塔吊退出后进行安装，刮板捞石子煤机和渣仓及污水池内的设备在锅炉水压试验完毕后进行安装。c.炉侧电梯基础争取在锅炉大件吊装前施工完毕，临时施工电梯布置在该基础上，锅炉水压试验完毕后拆除临时施工电梯，安装正式电梯。d.Kl大板梁吊装时，集控楼靠二期锅炉厂房侧，250t履带吊布置位置、标高6m以下需根据实际情况摘除（或缓装）部分斜撑或梁。e.煤仓间D排柱必须在锅炉大板梁吊装之前施工完毕,最迟必须在水冷壁吊装前一周施工完毕，以留出必要的时间安装D排柱上部的锅炉钢架，保证受热面吊装前，钢架形成整体稳定结构。f.水压范围内的热工测点、水位、压力取样等一次门前部件必须在水压试验前安装完毕。各集箱上的就地温度计和压力表必须在集箱保温抹面前安装完毕。g.抓好土建施工前与安装各专业之间的图纸会审工作，配合土建施工锅炉基础和辅机基础预埋件。h.锅炉专业的钢架吊装前，做好土建基础的接收工作，基础标高误差控制在-200mm之间，做好工序交接记录。i.协调好锅炉大件吊装进度与高压管道吊装进度的交叉。j.协调好锅炉、汽机两个单位在汽水管道施工中的接口问题。2汽机专业与土建专业的交叉施工，首先抓好土建施工前与机务专业之间的图纸会审工作。做好机务安装施工时对土建成品或半成品的保护措施，防止对其造成的二次污染。对于大型设备的厂内运输和跨越地下设施时，对地下设施采取加固措施；对于发电机定子等超限设备的运输则做好通行路线上的孔洞予留，扩建端定子通过处的两层平台需部分预留。汽机与锅炉专业间的交叉，主要是协调好高压管道吊装与锅炉大件吊装进度的交叉和在汽水管道施工中的接口问题。与电、热专业的交叉，方面是协调好发电机安装中机务与电气专业的进度，发电机定子就位对400V及6KV配电室部分设备安装的影响需协，调。另一方面是协调好分部试运中机务与电气、热工专业的配合。同时作好汽机施工中对电气、热工专业施工成果的保护工作，防止二次污染。3电气工程电气专业与土建的交叉作业，大部分施工要在土建施工作业结束后方可开展，但同时也存在交叉作业项目。在土建钢筋绑扎施工过程中，根据设计图纸或厂家资料及设备的安装位置，埋设电缆保护管，保护管绑扎在钢筋上，固定要牢固，在混凝土浇注过程当中，仔细检查，出现问题及时处理。在安装电气设备时要作好成品保护工作，防止发生二次污染主要采取如下措施：坚持各专业间施工图会审制度，事先发现问题；编制切实可行施工作业文件以指导施工。4热工工程a.与土建交叉作业1）在土建钢筋绑扎施工过程中，根据设计图纸或厂家资料及设备的安装位置，埋设电缆保护管,保护管绑扎在钢筋上，固定要牢固，在混凝土浇注过程当中，要仔细检查，有问题及时处理。2）在混凝土浇注之前，根据设计图纸、机务设备和盘、台、执行机构等热工设备的安装位置，仔细核查预埋件和位置和几何尺寸；对于穿过平台敷设的电缆桥架，仪表管要预留适当尺寸的孔洞。3）在二次地面铺设前完成热控设备的接地干线敷设。b.与机务专业的交叉作业热控专业安装与机务专业交叉作业较多，为提高工作效率和安装质量，技术人员和技术工人要熟悉机务专业的情况、了解工艺设备的安装位置、标高、工艺流程，同机务专业技术员共同协商施工作业程序。取源部件的安装应在工艺设备预制、组合、安装的同时进行。在锅炉本体上安装压力、温度、成分分析仪表等取源部件应在锅炉水压、保温、砌筑之前完成，就地仪表安装及铜管敷设应在保温、油漆工作结束后进行。c.协同作业热工专业与机务专业需要相互配合的主要作业包括：1）汽轮机缸体金属温度、轴瓦、轴承回油温度等检测元件的安装及接线。2）汽轮机本体保护、检测元件的安装及接线。3）给水泵及其它汽机辅机检测元件的安装及接线。4）锅炉辅机检测元件的安装及接线。5）执行机构的安装与调试，电动阀门的调试等。d.协同施工作业程序1）在汽轮机汽缸扣盖的同时安装测量汽缸金属温度热电偶；油管道酸洗之前结束热控取样插座的安装；油循环结束后安装轴瓦和回油温度计。2）在油循环结束,轴瓦最终安装完后安装、调试本体保护检测元件,上述工作结束后安装轴承盖。3）锅炉、汽机辅机的温度、压力取样插座要在油箱上油、油管酸洗前安装结束，元件要在油循环结束，分部试运前进行。执行机构的安装与调试以及电动阀门的调试要在机务人员的配合下进行。
