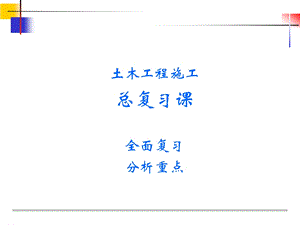

土木工程施工总复习课件.ppt

土木工程施工总复习课全面复习分析重点,一、课程的任务 研究建筑工程中主要工种工程的施工工艺原理、施工方法、技术要求，以及施工组织的一般规律。本课程内容：1）施工技术 基础阶段：土方工程、基础(地基处理与桩基工程)、地下防水 主体结构阶段:砌筑(砌体工程)、混凝土结构工程（钢筋工程、模板工程、混凝土工程)、预应力混凝土（先张法、后张法、无粘结预应力混凝土）、结构安装 屋面及装饰装修阶段:屋面及防水、装饰装修 另外：脚手架工程、垂直运输设备、滑模施工等。2）施工组织 计划原理:概论、流水施工、网络计划技术 组织设计:单位工程施工组织设计、施工组织总设计,1 土方工程,主要内容：土的分类及工程性质、土方量计算、施工辅助工作、土方机械化施工及土方工程质量验收；学习重点：土的工程性质及其对施工的影响，土壁支护与边坡，以及降低地下水位的方法。,学习要求:了解土的分类和现场鉴别土的种类；掌握基坑(槽)、场地平整土石方工程量的计算方法；了解土壁塌方和发生流砂现象的原因及防止方法；熟悉常用土方施工机械的特点、性能、适用范围及提高生产率的方法；掌握回填土施工方法及质量检验标准。,1.1土方规划 土的分类及工程性质:土的含水量、可松性、渗透性、边坡表示方法。可松性：自然状态下的土经过开挖后，其体积增加，以后虽经会填压实，仍不能恢复其原来的体积。最初可松性系数：土经开挖后的松散体积与土在天然状态下的体积之比。土的最后可松性系数：土经回填压实后的体积与土在天然状态下的体积之比。用途：开挖施工机械、运输车辆、存放场地，挖土回填标高确定，留存和准备回填松土量 坡度系数是指边坡的 高度 与 宽度 的比值。土的渗透性反映了水流通过土体时的难易程度。,土方量计算：基本计算方法、设计标高及其调整。土方计算的基本方法主要有平均高度法和平均断面法。确定场地设计标高的目的：场地平整和土方量计算依据，总图规划和竖向设计的依据。土方填挖量根据场地设计标高与原地形标高确定。最佳设计平面利于减少挖填工作量。,1.2土方工程施工要点 土方工程施工主要解决土壁稳定、施工排水、流砂防治和填土压实四个问题。1.2.1土壁的稳定主要是由土体内摩擦阻力和粘结力来保持平衡的。失稳原因：边坡过陡；雨水、地下水渗入；基坑边缘荷载；开挖顺序。需采取放足边坡、设置支撑等方式解决。,施工排水可分为明排水法和人工降低地下水位法两种。明排水法：截、疏、抽。人工降低地下水位法：基坑开挖前，预先在基坑四周埋设一定数量的滤水管（井），利用抽水设备从中抽水，使地下水位降落在坑底以下，直至施工结束。方法：轻型井点、喷射井点、电渗井点、管井井点、深井泵井点。轻型井点沿基坑四周将许多直径较小的井点埋入蓄水层内，井点管上部与总管连接，通过总管利用抽水设备将地下水从井点管内不断抽出，使原有的地下水位降至坑底以下。,井点降水对基坑周围环境的影响。基坑开挖前，预先在基坑四周埋设一定数量的滤水管(井)，利用抽水设备从中抽水，使地下水位降落在坑底以下，直至施工结束。基坑附近降水影响范围内土壤会沉降，可能影响周围建筑物产生附加位移和变形，引起开裂、倾斜、倒塌、地面塌陷等，需进行安全防护。,流沙：当基坑（槽）挖土到地下水位以下，而土质又是细砂和粉砂(小粒径、无塑性)，若采用明排水的方法疏干开挖，在动水压力作用下，呈流动状态并随地下水涌入基坑，这种现象叫流砂。危害：流砂可造成边坡塌方、附近建筑物（构筑物）下沉、倾斜、倒塌等。流砂产生的原因：是单位体积颗粒所受的向上动水压力GD大于颗粒浸水容重，即：GDw，土颗粒处于悬浮状态，土的抗剪强度为零(粘聚力和内摩擦力)，土颗粒随水流一起流入基坑形成流砂。产生流砂的内因是性质(细砂或粉砂且颗粒较均匀)；外因是动水压力GD。防治流砂的原则：可概括为“治砂先治水”，途径包括截住水流、减少和平衡动水压力、改变动水压力的方向。施工中采取的具体措施包括：1）枯水期施工；2）打板桩增加地下水的渗流长度，减小动水压力；3）水下挖土，平衡动水压力；4）地下连续墙截住地下水；5）人工降水等。,填土压实的影响因素有：压实功、填土的含水量、每层铺土厚度。填土压实的方法有碾压、震动、夯实。1.3土方工程机械化施工 施工机械：单斗挖土机的类型 正铲与反铲区别,一、选择题1、（B）是指水流通过土体时的难易程度。A、土的可松性 B、土的渗透性 C、土的含水量 D、土的可松性系数2、天然状态下的土经开挖后，其体积因松散而增加，以后虽然经回填夯实也不能恢复到原来的体积，土的这种性质称为土的（C）。A、最初可松性系数 B、最终可松性系数C、可松性 D、渗透性3、只用于开挖停机面上方土石的挖土机是（A）：A、正铲 B、反铲 C抓铲 D拉铲,3、轻型井点系统使用时,正常出水规律是(B)A、先小后大,先浊后清 B、先大后小,先浊后清 C、先小后大,先清后浊 D、先大后小,先清后浊4、冻土的开挖不宜用（）A、人工法 B、机械法 C、爆破法 D、冻结法,二、多选题1、防止流沙的具体措施是：（ABCDEFH）A、水下挖土法 B、打板桩法 C、抢挖施工 D、人工降低地下水位 E、地下连续墙法 F、冻结法 G、明排水法 H、枯水期施工2、填土压实的影响因素有（BDE）A、压实机械 B、压实功 C、压实方法 D、填土的含水量 E、每层铺土厚度3、填土压实的方法有（ABC）A、碾压 B、震动 C、夯实,4、人工降低地下水位的方法有（BCDE）A、明排水法 B、轻型井点 C、喷射井点 D、电渗井点 E、管井井点5、基坑的排水方法可分为：（CD）A、轻型井点 B、喷射井点 C、明排水法 D、人工降低地下水位法 E、深井井点,三、填空题 1坡度系数是指边坡的 高度 与 宽度 的比值。2、填土压实方法分为：碾压、夯实和振动。3、土壁的稳定主要是由土体内摩擦阻力和粘结力来保持平衡的。4、根据挖土方式，单斗挖土机铲斗类型可分为：正铲、反铲、抓铲和拉铲。5、土方计算的基本方法主要有平均高度法和平均断面法。6、土方工程施工主要解决土壁稳定、施工排水、流砂防治和填土压实四个问题。7、施工排水可分为明排水法和人工降低地下水位法两种。,8、土的压实质量的主要因素有：压实功、土的含水量和铺土厚度。9、土方工程施工具有面广量大、劳动繁重、施工条件复杂等特点；土方施工中，按土的开挖难易程度将土分为八类。10、土方边坡坡度应根据不同的填挖高度、土的性质及工程的特点而定，既要保证土体稳定和施工安全，又要节省土方。11、土方计算的基本方法主要有平均高度法和平均断面法。12、土方工程施工主要解决土壁稳定、施工排水、流砂防治和填土压实四个问题。13、施工排水可分为明排水法和人工降低地下水位法两种。,14、填土压实方法分为：碾压、夯实和振动。15、土壁的稳定主要是由土体内摩擦阻力和粘结力来保持平衡的。16、根据挖土方式，单斗挖土机铲斗类型可分为：正铲、反铲、抓铲和拉铲。,四、名词解释 1、流砂：粒径小、无塑性的土壤，在动水压力推动下，极易失去稳定，随地下水一起流动涌入坑内，这种现象称为流砂现象。2、填土的压实系数：土的控制干密度与最大干密度之比。3、土的最初可松性系数：土经开挖后的松散体积与土在天然状态下的体积之比。4、土的最后可松性系数：土经回填压实后的体积与土在天然状态下的体积之比。5、橡皮土：6、冻土：7、土的可松性：自然状态下的土经过开挖后，其体积增加，以后虽经会填压实，仍不能恢复其原来的体积。,五、问答题1.何谓土的可松性，土的可松性系数在土的方工程中有哪些具体的应用？自然状态下的土经开挖后，内部组织破坏，其体积因松散而增加以后虽经回填压实仍不能恢复其原来的体积，土的这种性质称为土的可松性。用途：开挖施工机械、运输车辆、存放场地，挖土回填标高确定，留存和准备回填松土量,五、问答题2.场地平整的土方量计算步骤.场地平整土方量的计算思路：先确定一个场地设计标高，以此标高为基准分别计算标高以下的填方量和标高以上的挖方量。场地平整土方量的计算一般采用方格网法。(1)计算场地各方格角点的施工高度。(2)确定“零线”。平面网格中，相邻两个零点（hn=0）相连成的一条折线，就是方格网中的挖填分界线零线。(3)计算方格挖填土方量。,五、问答题3.简述井点降水对基坑周围环境的影响及预防措施。基坑开挖前，预先在基坑四周埋设一定数量的滤水管(井)，利用抽水设备从中抽水，使地下水位降落在坑底以下，直至施工结束。基坑附近降水影响范围内土壤会沉降，可能影响周围建筑物产生附加位移和变形，引起开裂、倾斜、倒塌、地面塌陷等，需进行安全防护。,5.试述影响边坡稳定的因素有哪些，并说明原因。土壁的稳定主要由内摩擦力和粘结力来保持平衡。原因：边坡过陡；雨水、地下水渗入；基坑边缘荷载；开挖顺序。6.土石方爆破的原理。7.井点降水有何作用。8.简述井点计算的步骤。9.轻型井点计算步骤.10.轻型井点系统有那几部分组成，起高程和平面布置有何要求？11.单斗挖土机有几种形式，各有什么特点和实用范围？12.土方填筑应注意那几种机械和各自的实用范围？13.说明基坑护壁有哪几种方式，各自的适用范围。,六、计算题1、某基坑底长80m,宽60m,深8m,四边放坡，边坡坡度1：0.5，试计算挖土土方工程量。如地下室的外围尺寸为78m58m,土的最终可松性系数为Ks=1.03,试求出地下室部分回填土量。2、某基坑面积为20m30m，基坑深4m,地下水位在地面下1m,不透水层在地下面10m。地下水为无压水，渗透系数k=15m/d,基坑边坡为1：1.05，现采用轻型井点降低地下水位，试进行景井点系统的布置和设计（要求地下水位降至基底下0.5m）。,2 桩基础工程,学习重点：钢筋混凝土预制桩和混凝土灌注桩施工及质量检验标准，对泥浆护壁成孔灌注桩施工过程及方法。学习要求：了解桩基础组成及分类；,掌握预制桩施工顺序确定、注意事项、质量事故产生的原因和预防措施；了解静力压桩特点和施工方法；了解泥浆护壁成孔施工过程及工艺原理；掌握沉管灌注桩、大直径人工挖孔灌注桩的施工方法，常见质量事故的预防和处理，安全施工措施；了解预制桩、灌注桩质量检验标准。,2.1地基加固处理1）地基加固方法：挖落深基础 填用于软土面积大而厚时 换用于软土或硬土仅局部分布时 夯排水固结，提高密实度 和承载力(防震动影响)压压实和堆载预压。作用同上 挤挤密桩，作用同上 拌旋喷法和深层搅拌法。深层搅拌机定位、预拌下沉、喷浆搅拌机上升、重复搅拌下沉、重复搅拌上升,2）预压固结法：先在地基范围的地面上，堆置重物预压一段时间，使地基压密，以提高承载力，减少沉降量。,2.2桩基施工1）按受力情况，桩可分为 摩擦桩 和 端承桩 两大类。端承桩荷载由桩端阻力承受，摩擦桩上的荷载由桩侧摩擦力和桩端阻力共同承受。2）按桩的施工方法，桩分为预制桩和灌注桩两类。3）预制桩是建筑工程最常用的一种桩型。它是在工厂或施工现场制成的各种材料和类型的桩，而后用沉桩设备将桩打入、压入、旋入或振入土中。4）预制方法：间隔法、重叠法(第二批桩以第一批桩作为底模)、并列法、翻模法。采用重叠间隔方法现场预制桩时，要求下层桩混凝土达到设计强度等级的30%时方可制作上一层桩。,5）钢筋混凝土预制桩起吊、运输、堆放等环节的主要工艺要求：起吊 起吊强度：70%允许起吊、100%时允许运输和打桩 吊(支)点位置：要使附加弯矩最小。当吊点不超过3个时，可按正负弯矩相等原则计算确定，当吊点多于3个时，则应按反力相等的原则确定。运输、堆放 桩堆放时，地面必须平整、坚实，垫木间距应与吊点位置相同，各层垫木应位于同一垂直线上，堆放层数不超过4层。,6）沉桩方法有锤击法、振动法、静压法及射水法等。为什么要确定打桩的顺序，合理的打桩顺序有哪些，如何确定打桩的顺序？(1)打桩顺序会影响地下土层的挤压状态，因此打桩顺序不仅对施工效率有影响，而且对质量有影响，应根据工程的特点选择。(2)合理的打桩顺序：a.一侧向单一方向打；b.自中间向两个方向或四周对称打；c.分段进行(3)a.在桩距4倍桩径时：打桩顺序对质量影响不大，只从提高效率出发确定打桩顺序，选择倒行和拐弯次数最少的顺序 b.在桩距4倍桩径(桩较密集)时:打桩顺序会影响地下土层的挤压状态，因此打桩顺序不仅对施工效率有影响，而且对质量有影响，应根据工程的特点选择自中央向两边或分段打 C.当桩规格、埋深、长度不同时，宜先大后小、先深后浅、先长后短施打。,7）沉桩质量指标：平面位置 垂直度偏差 最后贯入度(桩下沉至设计标高时最后三阵，每阵十击的平均入土深度)沉桩标高 桩顶、桩身是否打坏在平面位置及垂直度偏差满足要求的前提下，打桩质量控制方法：a.摩擦桩以沉桩标高为主、以贯入度为辅；b.端承桩以贯入度为主、以沉桩标高为辅。,8）灌注桩施工 直接在桩位上就地成孔，然后在孔内灌注混凝土而成。根据成孔工艺不同，分为干作业成孔的灌注桩、泥浆护壁成孔灌注桩、套管成孔灌注桩、爆扩成孔灌注桩和挖孔灌注桩。9）泥浆在泥浆护壁成孔灌注桩施工中有什么作用？(1)孔壁土体液态支撑；形成泥皮稳定孔壁。(2)悬浮钻渣、润滑钻具、正循环排渣。10）护筒的作用：固定桩位、导向头、隔离地面水、保护孔口、提高水位。,11）套管成孔灌注桩：利用锤击打桩法或振动打桩法，将带有钢筋混凝土桩靴或带有活瓣式桩靴的钢套管沉入土中，然后灌注混凝土并拔管而成。,12）人工挖孔桩预防孔壁坍塌的措施有采用现浇混凝土护圈、钢套管、沉井三种。钢筋混凝土护圈：适用于无涌水或有涌水但可通过排降水方法排除工作面涌水的土层钢套管护圈：适合强透水层13）人工挖孔灌注桩施工中应该注意哪些安全防范措施？预防孔壁坍塌、产生流砂、管涌的措施；要有可靠的通风、排水、照明等措施。,一、选择题1、打桩的顺序一般有（BCE）A、先浅后深 B、逐排打 C、分段打 D、自边沿向中部打 E、自中部向边沿打设2、桩按制作方法不同可划分为（CE）A、端承桩 B、摩擦桩 C、预制桩 D、钢桩 E、灌注桩3采用重叠间隔方法现场预制桩时，制作上一层桩要求下层桩混凝土达到设计强度等级的多少？(A)A30%B40%C50%D60%4、当桩距小于4倍桩的边长（直径）时，宜选择 B 的打桩顺序。A、由两边向中间进行 B、由中间向两边进行C、由一侧向另一侧进行 D、由四周向中间进行,二、填空题 1、打桩时，桩的质量控制对于端承桩以控制贯入度为主，以控制标高作参考。2、当桩的混凝土达到设计强度等级的 70 方可起吊，达到 100 方可运输和打桩，如要提前起吊，必须作强度和抗裂验算。3、沉桩方法有锤击法、振动法、静压法及射水法等。4、按受力情况，桩可分为摩擦桩和端承桩两大类。,3 砌筑工程,3.1脚手架及垂直运输设施 脚手架为工人操作、材料堆置和运输的临时平台，按搭设部位分为外脚手架、里脚手架、吊式、悬挑式。按构造形式可以分为多立柱式、门型、吊式、挑式、爬式脚手架等。,(1)宽度及步高满足使用要求,(2)有足够的强度、刚度和稳定性（材料合格；构造符合规定，连接牢固，H18m需有计算设计；与建筑物连接；用前、用中检查；控制使用荷载：均布荷载2.7kN/m2，集中荷载1.50 kN）。(3)搭拆简便，能多次周转(4)选材用料经济合理,（宽只堆料和操作，11.5m；需运输，2m以上。步高1.21.4m，可砌高度、每层整步数）。,常用设施：塔式起重机、井架、龙门架、建筑施工电梯。目前，在高层建筑施工中常采用人货两用的建筑施工电梯，它的吊笼装在井架外侧，沿齿条式轨道升降，附着在外墙或其他建筑物结构上，可载重货物1.01.2t，亦可容纳1215人。井字架是施工中最常用、最简便的垂直运输设施。,3.2砌体材料常用的砌体材料体包括各种砖和混凝土砌块，普通砖：240mm115mm53mm。块体砌筑中常用的砌筑砂浆有水泥砂浆、石灰砂浆、混合砂浆等。主要原材料为水泥、砂、石灰膏及外掺料等。砌筑砂浆应采用机械拌和，水泥砂浆自投料完算起，搅拌时间应符合下列规定：水泥砂浆和水泥混合砂浆不得少于2min；水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min；掺用有机塑化剂的砂浆，应为35min。砂浆在初凝前应尽快使用完毕。,3.3普通粘土砖砌筑施工 砌筑墙体的施工过程有抄平、放线、摆砖、立皮数杆、盘角、挂线和砌筑等。普通粘土砖墙体中，120墙采用全顺砌筑；240墙、370墙采用一顺一丁(上下皮间的竖缝相互错开1/4砖长）、梅花丁（每皮中丁砖与顺砖相隔，上皮丁砖坐中于下皮顺砖，上下皮间竖缝相互错开1/4砖长）、三顺一丁（上下皮顺砖与丁砖间竖缝错开1/4砖长，上下皮顺砖间竖缝错开1/2砖长）；490墙采用一顺一丁等形式。常用砌筑方法是“三一”砌筑法，即一铲灰、一块砖、一挤揉（并随手将挤出的砂浆刮去）。,接槎：指墙体临时间断处的接合方式。一般转角和交接处必须同时砌起，如不能同时砌起而必须留槎时，应留斜槎。控制每日砌筑高度：常温1.8m，冬季1.2m；砌筑质量要求1、横平竖直：平缝厚度及立缝宽度：102mm2、砂浆饱满：饱满度要求水平缝80%，竖缝60%；检查百网格，三块砖平均值；影响饱满度因素砖含水率(浇水否)、砂浆和易性、操作方法3、组砌得当4、接槎可靠,冬期施工的定义：室外日平均气温连续5d稳定低于5。冬期施工方法：a.掺盐砂浆法：降低冰点，配筋砌体不能使用。b.冻结法：在砌砌时采用不掺外加剂的砂浆，允许冻结。解冻时注意防止倾斜变形c.暖棚法：成本高，但保证常温施工。,一、填空题1、目前高层建筑施工中唯一可运送人员上下的垂直运输设备是 建筑施工电梯。2砌体工程冬期施工时，为保证砂浆在遭受冻结时已具有一定的强度，常用的方法有_和_两种。,二、单选题1、砖砌体的水平灰缝厚度宜为（C）A、6mm B、82mm C、102mm D、12mm4、砖墙留直槎处设拉结筋,埋入墙内长度每边均不应小于（B）mm.A、400 B、500 C、600 D、10005、拌制砌筑用混合砂浆用的生石灰,熟化时间不得少于 天.(B)A、2 B、7 C、15 D、306、仅适用于砌筑180厚墙的组砌形式是(C)A、一顺一丁式 B、三顺一丁式 C、二平一侧式 D、梅花丁,三、多选题1、砖砌体的砌筑工艺过程包括（ABCE）A、抄平 B、弹线 C、立皮数杆 D、冲筋 E、勾缝2、脚手架按照搭设位置分为（BDE）A、单排脚手架 B、外脚手架 C、双排脚手架 D、挑式脚手架 E、里脚手架,4 钢筋混凝土工程,主要内容：4.1钢筋混凝土工程1）钢筋加工与安装 a）钢筋的冷拉 b）除锈 c）调直 d）弯曲 e）配料及加工 1、下料长度计算；2、剪断 f）连接 1、焊接；2、机械连接；3、绑扎,2)下料长度计算结构施工图中所注明的钢筋尺寸，是钢筋外缘之间的长度，即外包尺寸（轮廓尺寸），这是施工中量度钢筋长度的基本依据。钢筋下料量取的是钢筋的轴线尺寸；轴线尺寸（下料长度）=外包尺寸+端部弯钩增长值 弯曲部分量度差箍筋下料长度=箍筋周长+箍筋调整值,第一节 钢筋工程,弯钩形式最常用的是半圆弯钩。一般地，弯钩部分弯曲直径D=2.5d，平直段长度3d 半圆端部弯钩增长值=3d+(1.25+0.5)d2.25d=8.5d-2.25d=6.25d,a)半圆端部弯钩增长值,弯曲部分 D=4d量度差=外包尺寸轴线尺寸=(A+B)-(a+b+弧长）=c+d0-弧长=3d+3d-5d/4=2.07d2d(教材中使用的是光圆筋，弯心直径为2.5d),第一节 钢筋工程,b)90弯钩增长值,第一节 钢筋工程,3）连接（要注意连接点的位置和连接方法）焊接（尽量使用）：通过加压（压力焊）或加热熔化（熔焊使钢筋之间形成原子结合。绑扎：用铁丝将钢筋绑到一起机械连接：通过机械咬合作用实现钢筋连接。,4、焊接(闪光)对焊：熔焊、焊接质量好、工效高，用于粗钢筋的接长。点焊：压力焊，用于钢筋骨架或钢筋网的交叉钢筋的连接电弧焊：熔焊，普通焊接，广泛应用，适合钢筋接长、交叉钢筋连接、钢筋与钢板连接等，钢筋接长包括帮条(双面、单面)焊、搭接(双面、单面)焊、坡口焊三种工艺形式电渣压力焊：压力焊，用于竖向钢筋接长时效率高，代替电弧焊。,第一节 钢筋工程,5、钢筋代换方法1)构件按强度控制-采用“等强代换”：A2fy2A1fy12)构件按最小配筋率控制(防止构件成少筋构件)时，-采用“等面积代换”：A2 A13)当构件按裂缝宽度或挠度控制时，钢筋代换需进行裂缝宽度或挠度验算,代换检验是否满足规范要求的各项规定:1）抗裂性要求高的构件，不宜用光面钢筋代换变形钢筋；2）代换不宜改变构件截面的有效高度，若改变，需进行截面强度的复核；3）代换后的钢筋用量不大于原设计用量的5%，不低于2%；4）满足构造要求，最小钢筋直径、间距、根数、锚固长度等。,4.2模板工程1）模板系统包括模板、支架和紧固件三个部分。模板又称模型板，是新浇混凝土成型用的模型。发展趋势：工具化（简化施工过程）2）工具式支模采用各种工具式的定型桁架、支柱、托具、卡具等组成模板的支架系统。3）新型模板体系提模、台模、隧道模、滑模,4）液压滑模施工随着混凝土的浇注，模板在液压动力系的作用下，连续向上滑升；随着模板的滑升，依次在模板内浇筑混凝土和绑轧钢筋，从而逐步完成结构混凝土的浇筑工作，直至达到设计标高为止。滑模系统的组成 模板系统、操作平台系统、液压滑升系统 模板的滑升 模板的滑升可分为初次滑升、正常滑升和最后滑升三个阶段。,初次滑升时，应分23层浇筑6070cm高的混凝土，当混凝土达到出模强度时，将模板试升5cm，判断滑升时间是否适宜。正常滑升时，绑扎钢筋、混凝土浇筑和模板滑升应交替进行，并控制适宜的滑升速度。当混凝土浇筑至建筑物顶1m左右时，混凝土浇筑及模板滑升速度应逐步放慢，进入最后滑升阶段。浇筑完成后，应继续滑升使模板与混凝土脱离。5）模板的设计与拆除拆模顺序：先支后拆、后支先拆，先拆非承重部位、后拆承重部位，自上而下。梁楼板模板拆除顺序：先拆除梁侧模、再拆楼板底模、最后拆除梁底模。,4.3混凝土工程1）制备试验室配合比：以干燥材料为基准的设计配合比C:S:G=1:x:y W/C施工配合比：以砂石实际含水率为基准的配合比C:S:G=1:x(1+ws):y(1+wg)，W=？2）混凝土搅拌自落式搅拌机指搅拌叶片和拌筒之间无相对运动。鼓筒转动。强制式搅拌机 指搅拌机搅拌叶片和拌筒之间有相对运动。搅拌筒固定不转，叶片强制转动搅拌。,搅拌机的工艺参数 出料容量：指搅拌机每次可拌出的最大混凝土量；进料容量：指搅拌前搅拌筒可能装的各种松散材料的累积体积；混凝土搅拌制度包括：搅拌机的转速、搅拌时间、装料容积、投料顺序。一次投料法:砂水泥石子水目的：无论在料斗内或进入筒体，首先接触搅拌机体内表面或搅拌叶片的是砂或石，不会引起粘结现象，而且水泥不飞扬。最后加水搅拌时，不会使水泥吸水成团，产生“夹生”现象。,3)混凝土运输垂直运输设备：起重机、井架+卷扬机、塔吊（配合吊斗，可完成垂直、水平运输及浇筑任务）、混凝土泵运输要求：运输量保证砼能连续浇筑，保证砼均匀、不离析，保证在初凝之前浇筑完毕4）混凝土浇筑混凝土自由下落高度2m,否则应用溜槽或串桶。分层浇筑、分层振捣。混凝土应在初凝前浇筑。浇筑完成后，混凝土在终凝前防止振动。抗压强度达1.2MPa后方可允许在上面继续进行施工活动。,*正确留置施工缝施工缝：新浇混凝土与已硬化混凝土之间的结合面，是结构的薄弱环节施工缝位置留置原则：为保证结构的整体性，一般应连续浇筑，不留施工缝；确因技术或组织原因不能连续浇筑时要正确留置施工缝施工缝位置：结构受剪力小且便于施工部位。柱留水平施工缝梁、板、墙留垂直施工缝施工缝的处理：凿毛、清理松动层及杂物、钢筋除锈 冲洗、湿润、不积水铺水泥砂浆,5）养护的目的：为混凝土硬化创造必须的温度和湿度条件方法：自然养护：实质：覆盖、浇水、挡风、保温等养护(至少7天）原则：确保混凝土保持湿润应用：现场浇筑湿热养护：实质：蒸汽养护应用：预制厂,4.4特殊条件下混凝土施工包括（但不限于)：冬季混凝土施工 大体积混凝土施工 水下混凝土施工混凝土冬期施工方法：1、蓄热法 2、外部加热法 3、掺外加剂法,大体积混凝土是指厚度1.5m，长、宽较大，施工时水化热引起的砼内外温差不低于25的混凝土结构。整体性浇筑方法全面分层法分段分层法斜面分层法,*温度裂缝的防治措施,实质：控制混凝土内外温差25具体措施（1）选用水化热低的水泥，如矿渣水泥等；（2）掺缓凝剂延缓水泥放热速度；（3）投入大粒径骨料，如毛石等；掺粉煤灰；掺 减水剂减少水泥用量；（4）循环水内部冷却；（5）减少分层厚度；（6）冬季覆盖保温；（7）夏季使用冷水或冰水拌和以降低入模温度；砂石堆场和运输设备遮阳以降低入模温度；骨料喷冷水雾或冷气预冷（8）放松约束：设后浇带,一、填空题1、砼冬期施工的方法有蓄热法、外部加热法和掺外加剂法三种。2、钢筋代换原则是 等面积代换、等强度代换。3、单向板的施工缝应留在平行有短边的位置。4、强制式搅拌机指搅拌机搅拌叶片和拌筒之间有相对运动。,二、单选题1、下面属于新型模板体系的有（B）A、大模板 B、滑模 C、木模 D、钢模2、I级钢筋端部设半园弯钩(即180度),弯钩增加值为(A)A、6.25d B、3.0d C、7.25d D、5.0d3量度差值是指(B)A外包尺寸与内包尺寸间差值B外包尺寸与轴线间差值C轴线与内包尺寸间差值D下料长度与轴线间差值4、为防止离析，当混凝土拌和物自由下落高度大于 C m时，应用串筒，溜槽或溜管下料。A、1.0 B、5 C、2 D、0.5,三、多选题1、砼冬季施工方法（ABE）A、蓄热法 B、掺外加剂法 C、冻结法 D、综合蓄热法 E、外部加热法2、模板工程是支撑新浇筑砼的整个系统，包括（ACD）A、模板 B、底盘 C、支撑 D、紧固件 E、料斗3、砼的养护常用方法一般可分为（BE）A、内部养护 B、自然养护 C、标准养护 D、外部养护 E、加热养护 F、蓄热养护4、钢筋连接的方法有（ABE）A、绑扎连接 B、机械连接 C、人工连接D、锚固连接 E、焊接连接,5 预应力混凝土工程,主要内容：5.1先张法 1）先张法是先张拉预应力筋，并将张拉的预应力筋临时固定在台座(或钢模上)，然后浇筑混凝土，待混凝土达到一定强度(一般不低于设计强度的75%)，预应力筋和混凝土之间有足够的粘结力时，放松预应力筋，借助粘结力，对混凝土施加预压应力的施工方法。2）生产工艺：可采用台座法和机组流水法。其中，台座法应用较广。3）台座形式：墩式(传力墩、台面、横梁)，长度100150m，适于中、小型构件。槽式(传力柱、上下横梁、砖墙)，长4576m，适于双向预应力构件，易于蒸汽养护。钢模台座,4）张拉机具和夹具a)夹具先张法构件施工时保持预应力筋拉力，并将其固定在张拉台座(或设备)上的临时性锚固装置。按其工作用途不同分为锚固夹具和张拉夹具。5)预应力筋的张拉 预应力筋可单根张拉，也可多根成组张拉。在多根成组张拉时，为减小台座的倾覆力矩和偏心力，应先张拉靠近台座截面重心处的预应力筋，即从台座中间向两侧进行。,为了提高构件的抗裂性能，部分抵消因各种因素产生的预应力损失，施工时，一般采用超张拉工艺，使超张拉应力比控制应力提高3%5%。超张拉的目的是弥补应力松弛引起的预应力损失。持荷的目的在于加速钢筋松弛的早期发展(第一分钟可完成50%，24小时可完成80%)，以减少应力松弛引起的预应力损失。,5)预应力筋的放张 放张时，混凝土强度通常不得低于强度标准值的75%。放张过早会产生较大的弹性压缩而引起预应力损失。预应力筋的放张顺序：轴心受预压构件(如压杆、桩等)，所有预应力筋应同时放张；偏心受预压构件(如梁等)，应同时放张预压力较小区域的预应力筋，再同时放张预压力较大区域的预应力筋；如不能按、两项放张时，应分阶段、对称、相互交错地放张，以防止在放张过程中构件发生翘曲、裂纹和预应力筋断裂。放张可采用千斤顶、砂箱或楔块。放张前，应拆除侧模，使构件自由收缩。,5.2后张法 1)后张法是先制作构件，在预应力筋布设的位置预留孔道，待构件混凝土达到规定的强度后，在孔道内穿入预应力筋进行张拉并加以锚固，最后进行孔道灌浆。后张法不需要台座设备，适于生产大型构件。2)后张法设备系统:锚具、张拉设备、锚具:后张法结构构件中为保持预应力筋拉力并将其传递到混凝土上的永久性锚固装置。锚具按其锚固钢筋或钢丝数量分为:1)单根粗钢筋 2)钢筋束和钢绞线束 3)钢丝束锚具。,3）下料：用穿心式千斤顶张拉时，钢筋束和钢丝束的下料长度L应等于构件孔道长度加上两端为张拉、锚固所需的外露长度。4）孔道留设常用方法：钢管抽芯法、胶管抽芯法和预埋波纹管法。5）预应力筋张拉 预应力筋张拉前，应提供构件混凝土的强度试验报告。当混凝土的立方体强度满足设计要求时，方可施加预应力。如设计无要求，则不应低于强度等级的75%。对于不同批次预应力筋的张拉顺序，应遵守以下原则：对称张拉(即构件不产生扭转与侧弯)；尽量减少张拉设备移动次数。,张拉力的施加方法每根钢筋(或钢筋束、钢丝束)张拉力的施加程序：选用哪种程序由设计规定(和预应力损失取值有关)，一般采用超张拉方法减少预应力筋的松弛损失。所谓超张拉，就是在先批张拉时超过设计控制应力值张拉。超张拉并持荷2min的目的是加快预应力筋松驰损失的早期发展。,6）灌浆作用：防止预应力钢筋锈蚀，增加结构的整体性和耐久性，提高结构的抗裂性能，还可以减少应力松弛损失。,5.3无黏结预应力筋是指施加预应力后沿全长与周围混凝土不结的预应力筋。它由预应力钢材、涂料层和护套层组成。无粘结预应力混凝土是指预应力筋靠锚具传力。,一、填空题1、后张法施工孔道留设的方法有预埋波纹管留孔、钢管抽芯法和胶管抽芯法三种。2、在后张法施工中的锚具、预应力筋和张拉设备是相互配套的。现在常用的预应力筋有单根粗钢筋、钢筋束或钢绞线和 钢丝束三类。3、先张法生产预应力构件可采用长线台座法和机组流水法。4、在灌注桩、地下连续墙等基础以及水下结构工程中，时常采用导管法直接浇筑水下混凝土。,二、单选题1、先张法施工中，预应力筋张拉锚固后实际建立的预应力值与工程设计规定检验值 的相对允许偏差为正负（B）A 3%B 5%C 10%D 6%2、后张法施工孔道留设的方法有（ABD）A、钢管抽芯法 B、胶管抽芯法 C、镀锌波纹管抽芯法D、预埋波纹管法 E、预埋钢管法3、用先张法在台座上生产预应力构件时，在混凝土浇筑前，预应力筋产生的预应力损失有：ABC。A：锚具损失 B摩擦损失C钢筋松弛损失 D无损失,12 施工组织概论1）为实现施工的预期目标(工期、成本、质量等)，需将工程任务分解，在此基础上，确定各子任务的分工、施工方法、开竣工时间、空间位置和路线等。从而使整个施工过程变随意性为确定性，变无序性为有序性，这类工作总合叫施工组织。2）从工程规模上分：建设项目、单项工程、单位工程、分部工程、分项工程。单位工程：具备独立施工条件并能形成独立使用功能的建筑物及构筑物为一个单位工程。分部工程：根据建筑部位及专业性质将一个单位工程划分为几个部分。分项工程：将一个分部工程进一步按主要工种、材料、施工工艺、设备类别等进行划分，可由一个或若干个检验批组成。,3）施工组织设计:根据施工的预期目标和施工条件，选择最合理的施工方案(包括施工技术方案和施工组织形式)，并以此为核心编制的用来全面规划和指导施工的技术经济文件。施工组织设计按以下内容和步骤进行编制：施工项目的工程概况；施工部署或施工方案；施工进度计划；各种资源需要量计划；施工准备工作计划；施工现场平面布置图；质量、安全、工期、节约、文明施工等技术和组织上的保证措施；各项主要技术经济指标；,13、流水施工原理,1）建筑安装工程施工组织方式典型的有比较典型的有三种：依次施工、平行施工和流水施工。2）流水节拍 是指专业工作队（组）在一个施工段上的施工持续时间。3）流水步距 是指相邻两个专业工作队先后进入流水施工的时间间隔，也就是在同一个施工段上，后一个施工队必须在前一个施工队开始工作K天后才能开始施工。4）流水工期(T)自参与流水的第一个队组投入工作开始，至最后一个队组撤出工作面为止的整个持续时间。,5）什么是流水施工？组织流水施工有什么样的经济效果？答：某工程在空间上可以划分成M个独立的施工对象，完成每个施工对象都需要相同的N个施工过程，则该工程可分解成MN个工作，将不同对象保持一定间隔时间，陆续开工、陆续完工。各施工队(组)依次在各施工对象上连续完成各自施工过程。通过流水施工，可达到如下效果：既能充分利用空间，又可争取时间；各专业队能连续作业，不窝工；专业化施工有利于提高操作技术、工程质量和效率；资源使用均衡，有利于资源供应组织和管理；为现场文明施工和科学管理提供良好条件；实现工期与成本的兼顾，经济效果好。,一、单选题1某民用建筑30层，高110m，属于 A、多层建筑B、中高层建筑C、高层建筑D、超高层建筑答案d分析民用建筑的分类按建筑物的层数和高度分(1)低层建筑：1-3层。(2)多层建筑：4-6层。(3)中高层建筑：7-9层。(4)高层建筑：10层以上或高度超过24m的建筑。(5)超高层建筑：lOOm以上的建筑物。,2不需要外动力的打桩机是。A落锤式B单动气锤式C双动气锤式D柴油式答案：D 解题要点：落锤式打桩机需用卷扬机将锤提升，气锤需用压缩空气或蒸汽作动力提升桩锤，这就需配备空压机或蒸汽锅炉，惟有柴油打桩机靠自身的高压喷嘴喷油，点火爆炸作动力，不需另配动力机械。,3厂房的骨架中 作用是加强厂房结构的空间整体刚度和稳定性，它主要传递水平风荷载以及吊车产生的冲切力。A、基础B屋盖结构C柱子D支撑系统答案：D 解题要点：厂房的骨架由下列构件组成，墙体仅起围护作用。,1、屋盖结构屋架(屋面梁)是屋盖结构的主要承重构件，屋面板上的荷载、天窗荷载都要由屋架(屋面梁)承担，屋架(屋面梁)搁置在柱子上。2吊车梁吊车梁安放在柱子伸出的牛腿上，它承受吊车自重、吊车最大起重量以及吊车刹车时产生的冲切力，并将这些荷载传给柱子。3柱子柱子是厂房的主要承重构件，它承受着荷载并传给基础。4基础它承担作用在柱子上的全部荷载，以及基础梁上部分墙体荷载，并由基础传给地基。5外墙围护系统它包括厂房四周的外墙、抗风柱、墙梁和基础梁等。这些构件所承受的荷载主要是墙体和构件的自重以及作用在墙体上的风荷载等。6支撑系统支撑系统包括柱间支撑和屋盖支撑两大部分，其作用是加强厂房结构的空间整体刚度和稳定性，它主要传递水平风荷载以及吊车产生的冲切力。,4某施工段中的工程量为200单位，安排专业队人数是25人，每人每天能完成的定额是08个单位，则该队在该段上的流水节拍是 天。A12 B10 C8 D6答案：B解题要点：流水节拍是指一个专业队在一个施工段上作业的时间。本题给出的专业队为25人，每天可完成25x0。8=20个单位，该段工程量为200单位，当然需10天可完成。,5某工程有两个施工过程，技术上不准搭接，划分4个流水段，组织两个专业队进行等节奏流水施工，流水节拍为4天，则该工程的工期为 天。A18 B20 C22 D24答案：B解体要点：流水节拍为4天，共4个施工段。第一专业队完成第一过程就需要16天，而第二专业队必须在第一专业队在一段完成第一过程后，才可进入第一段进行第二过程施工，以后两个队就可同时在不同段上流水作业，而且是等节奏连续不间断地流下去，所以该工程的工期应为16+4=20天。,6下列项目应计算建筑面积的是 A地下室的采光井B室外台阶C建筑物内的操作平台D穿过建筑物的通道答案：D解题要点：室外台阶，建筑物内的操作平台明确规定不计算建筑面积，地下室要计算建筑面积但不计算采光井，所以本题计算建筑面积的只有D项。,7空心板较为经济的跨度为 m。A、244.2 B、24-72 C、34.8 D、47.2答案；A分析；空心板的厚度尺寸视板的跨度而定，一般多为110-240mm，宽度为5001200mm，跨度为24-72m，其中较为经济的跨度为244。2m。,8 是工业化建筑中装配式建筑的主导做法A、砌块建筑B、大板建筑C、框架建筑D、盒子结构答案；B分析；砌块建筑：这是装配式建筑的初级阶段。大板建筑：这是装配式建筑的主导做法。框架建筑：这种建
