基坑降水专项施工方案.docx

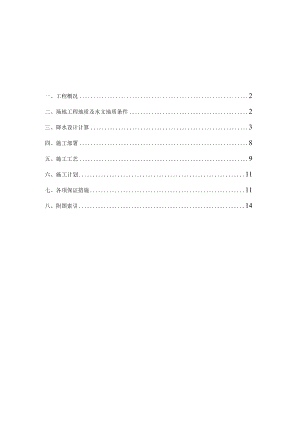

一、工程概况2二、场地工程地质及水文地质条件2三、降水设计计算3四、施工部署8五、施工工艺9六、施工计划11七、各项保证措施11八、附图索引14基坑降水方案（调整）一、工程概况本工程施工场地位于银川市兴庆区满春康居三期B区，东临友爱中心路，南西临规划路，北临北塔路。根据本工程地质水文条件、基坑特征及本地施工经验等，结合本工程实际情况确定采用大口径水泥管井，整体连续抽水方法，以疏干基坑地下水，降低水位，为基础施工创造条件。二、场地工程地质及水文地质条件1、地层分布：拟建场地地层自上而下可分为填土、粉质黏土、粉土、粉细砂四层：除上部填土层外，其下土层为第四系堆积物，各层土质分层情况及厚度详见地质勘探报告。2、水文地质概况：本工程地下水属孔隙潜水类型，实测稳定水位埋深3.25.7米之间（以孔口原始地坪始计），平水期稳定水位标高1105.00米左右。地下水位动态主要受气象水文因素影响，呈季节性变化。地下水补给以周边沟渠侧向径流渗透补给为主，大气降水补给次之，其动态类型属黄河侧补蒸发径流型。水位变化幅度为0.51.0米。经现场钻井实测水位在1103.5-1105.00之间。地下水控制方法及使用条件方法名称土类渗透系数（md）降水深度（m）水文地质特征集水明排杂填土、粉土、粘性土、砂土7205上层滞水或水量不大潜水降水真空井点0.1-20.0单级6、合级20喷射井点0.1-20.0<5管井1.0-200>5含水丰富潜水、承压水针对该场地地下水类型、场区水文地质条件，设计采用管井降水方案，达到疏干基坑目，将地下水位降至槽底以下05L0m°三、降水设计计算1、已知条件地下水位高程：按1105.OO（相对标高为-5.9m）考虑。基坑降水深度：因设计要求十八层建筑液化地段位置基础下卧层绝对标高1103.00（相对标高为-7.9m）,计算挖土最深基坑为5.78米（原土标高计），根据地勘要求地下水位降至基坑底标高以下至少LO米（相对标高为-8.9m）02、确定管井埋深LL=H+h+Ah+，（4+“）+/式中：H基坑开挖深度，H=5.78m；h井点露出地面高度，一般取0.20.3m,h-0.2m；M降水后地下水位至基坑地面安全距离，取Ah=0.5m;i降水漏斗曲线水力坡度i=l10;%井点管至基坑顶面边缘距离，一般取0.5LOITbhl=.0m;r0一一基坑中心至基坑顶面边缘短边距离取为=18?；/滤管长度，按经验值取/=12机；则L=5.78÷0.2+0.5+1/10（1+18）+12=20.38取L=20mo3、确定引用半径（假想半径）R0根据设计图纸要求本工程1#2#、4#、5#、8#、13#20#、2326#楼及地下车库必须降水，降水面积达到66000采用“大井法”将基坑折算成假想半径为。理想大圆井布井轮廓尺寸；式中：A一基坑面积；4、确定抽水影响半径RR=2sJHwK=2×3×Jl6.Ix2.5=38.07m式中：渗透系数，考虑银川79雨季取值，k=25md;%含水层厚度，Hw=1108.9-1105=16.1ms一抽水坑内水位下降值，S=7.9-5.9+l=3m5、确定基坑涌水量Q井深20m,打入坑底粉细砂土层中，采用均质含水层潜水（无压）非完整井涌水量,基坑远离地面水源采用下式计算：H2-IrQ=.366k)=1.366×2.5×lg(l+)+lg(1+o.2“I%16.12-8.552Igd+38.07、8.5512i8.55、)+lg(l+0.2)144.9812144.98=6368.57m3/d6、确定单井出水量对于完整潜水井单井出水量为：q=120t1K,z3=120×3.14×0.175×12×2.5v3=1073.93m3/d式中：r-滤管半径，m；1-滤管进水部分长度，m；K-±的渗透系数；按照按水泵抽水功率出水量计算q=65rM'K,z3=65×3.14×0.05×12×2.5y3=166.2m3/d式中：q一单井出水量（3d）；d一拟采用水泵抽水管管径（m）；1'一淹没部分滤水管长度（m）；K含水层渗透系数（md）；按照两种计算结果，取较小者，单井出水量为166.2m3d考虑群井中每个井出水量相互影响，根据施工经验，实际单井出水量所选用水泵排水量为基坑涌水量1.52.0倍，本工程取1.5倍，故最终单井出水量为q=110.8m3d7、确定井点数和井点间距井点数"=1.12=1.Ix虫变包=63.225口取63口考虑常规水泵损坏时维q110.8修问题另增加10口作为备用，管井数量为63+10=73口。井点间距X=J=Ul5=30.95m取30m,n4L=一一基坑四周井布置总周长；根据施工现场实际，为施工方便，可对井点数量布置做适当调整。基坑降水井点平面布置图见附图。8、群井抽水验算y0=J-llg¾-lgnron-'八Y1.366ZLn=J16.12-636857lg182.18-XIg(73×144.9875,×0.175)V1.366×2.5L7317J=22483-22234=15.78m>/=12m满足要求式中：儿一降水要求单井井管进水部分长度9、基坑降水深度验算S=Ht,-Hw2 m V1.366人Ig7)- - Ig(XIX2X3.Xn ) nlgl82.18-lg(1872)=16.1-16.12-636857V1.366x2.5=16.1-240.25-88.96=3.8m实际可降水深：5.>3m满足要求。Xl,X2tX,l基坑中心距各井点距高各栋号井点布置表序号楼号距离m根数11#楼18622#楼19634#楼21645#楼21658#楼304613#楼304716#楼206817#楼504918#楼5061019#楼5041120#楼5021223#楼2761324#楼2261425#楼2261526#楼22616地下车库30、55517合计83图2-1基坑降水示意图10、结论根据计算，确定采用打大口径水泥管井，整体连续抽水方案，以疏干基坑地下水，降低水位，为基础施工创造条件，拟建降水井总数为83眼，其中深度均为20m,各井井管口径（外径）均为450mm,基本沿基坑外缘均匀布置，水井建成后，放入潜水泵连续抽水，将场地地下水位降低到基坑底面以下LOm位置，并长期保持，直至整体工程施工进度达到停排要求为止。11、排水砖砌集水井及降水井结构图林相而降水井结构图土层名称平缠度(m)维时标高(m)释水管相稠2.601108.90-IL肚飕i1106.30臧1.01106.30-t.*>fI魁1105.30»1105.30-£0.81104.50MM善°网时数3§»加砂未贴1104.500善一A工§r1088.90.*,m1P四、施工部署1、施工管理机构根据本工程施工要求、范围及其它有关情况，设立施工项目经理部，以加强施工管理，使基础降水工程高效、有序进行，确保圆满完成施工任务。项目施工管理机构见下表：序号姓名性别年龄承当工作第开太平男56执行项目经理一郭武军男42安全员项兰朝根男45质量员目刘士发男51施工员组杨彦容女25监测员第陈利民男39执行项目经理二徐国华男28安全员项韦国贤男46质检员目韦慧红男23施工员组杨彦容女25监测员第骆光云男53执行项目经理三蒋平军男32安全员项葛林其男43质检员目张孝龙男49施工员组杨彦容女25监测员2、施工机械设备配置序号名称规格或型号单位数量用途1钻机丰收T50冲击钻台套2钻孔主机2运输汽车华山农用辆1拉运施工机械设备和材料3潜水泵QS15-26台83井内抽排地下水4电缆35mm2米1500打井及降水供电主电缆5波纹管250500米2300场内排水管道6水位测量仪万用表回路套3测量井内地下水位3、工程材料选用序号材料名称规格类型.产地1井管450（外径）水泥井管本地2滤水管450mm（外径）水泥井管本地3滤料13mm炉渣本地4、基坑降水时间：基坑土方开挖前必须先降水（降水开始时间暂按土方开挖提前五天考虑），待基础结构全部完成并土方回填工作完成后停止降水。五、施工工艺1、制订施工工艺主要技术依据1. 1.供水管井技术规范GB5029699o1.2. 供水水文地质钻探及凿井操作规程CJJ13-87o2、施工工艺流程平整井点现场一井点定位放线一钻机就位安装一孔口开挖及埋设护口管一钻孔一清孔换浆一安装井管一围填滤料一止水封井一洗井一降水。3、各主要工序施工方法3. L测放井位及平整井点现场：施工前首先根据现场井位布置图在实地确定钻孔位置，然后划出施工作业面，进行现场平整工作。4. 2.埋设护口管：以实地测放井位为中心，由挖机挖出一段直径IoOOmm,深度1.5m井孔，然后在井孔中部下入直径800mm,长度L5m护口管。护口管及井壁之间环状间隙用优质粘土严密封闭。5. 3.钻孔：钻孔施工采用泥浆护壁法，冲击钻进一次成孔方法。开孔口径720mm,终孔口径不小于70Ommo6. 4.清孔换浆：钻孔达到设计深度后，利用钻机配带掏砂筒逐步掏出孔底余留沉渣，同时用重新制备稀泥浆置换出孔内稠泥浆。7. 5.井管安装：（1）安装前，准确测量井管长度，按照“成井设计”要求进行井管排列，编写序号。（2）、井管单根长度为1m,采用悬吊下管法逐节对接下至孔底。为了确保井管位于井孔中心，在井管底部安装木制找中器一组。8. 6.围填滤料：根据建井区含水层颗粒情况，为确保出水量及降水质量，水井滤水管外围充填透水性好优质炉渣。填炉渣速度不宜过快，填炉渣过程中应随时测量渣料上升高度，核对数量，发现蓬堵，及时处理。9. 7.井孔封闭：滤料填完后，在“成井设计”止水位置孔段用优质粘土球予以封闭。10. 8.洗井：填渣止水工序结束后，应立即进行洗井工作。采用潜水泵配“返枪”方式进行洗井，通过洗井达到水流畅通，水清砂尽，清除孔底沉淀物目。11. 9.输水管道安装：根据施工平面布置图进行输水管道安装及沉淀池安设。12. 10.降水：洗井工作结束后，按照总体安排进行降水。抽水机械采用潜水泵，水位采用万用表电测水位计进行测定。经沉淀后水排入市政下水管道。各井抽水必须连续，必须配备一定数量备用泵。六、施工计划1、机械设备进场计划组织丰收150冲击钻机2台，一日之内全部进入施工现场，利用一天时间做好机械设备安装、调试以及临时生产设施修建和生活设施安排，基本具备开工条件。2、施工材料进场计划机械设备和施工人员安排就位后，立即安排粘土、滤料、井管等材料按先后顺序有计划地进入施工场地，同时，作好各种检查、检验工作，确保进入施工现场各种材料质量满足规范和设计要求3、施工进度计划根据本工程地质和水文地质条件，结合施工机械特点和道路、电源及其它施工条件，拟定打井工程工期为10天，降水工程工期根据建筑工程总体进度按现场具体情况调整。七、各项保证措施1、工程质量保证措施Ll.充分发挥项目管理机构职能，确保施工管理体系全面协调运转。1.2.在本工程项目施工管理机构中，项目经理为第一质量责任人，在其领导下，技术负责人及质检员进行具体管理工作。各主管人员分工负责，并按本院已制订责任追究制度和奖罚措施进行约束，力促降水分项工程达到设计要求。2、施工中应严格遵照以下规定进行工作2.1.钻进时，采取泥浆护壁方法防止孔壁坍塌和浮托钻渣。无论任何情况下，孔内泥浆面距地面小于0.5m。一般地层使用泥浆密度应为1.11.2gm>遇高压含水层或易塌地层，泥浆密度可酌情增大。泥浆粘度为18-22S,含砂量不大于8%,胶体率不低于70%o2.2.停钻期间，要将钻具提到安全孔段位置并定时循环或搅动孔内泥浆，泥浆漏失必须随时补充，如孔内发生故障，要视具体情况调整泥浆指标或提出钻具。2.3.井孔倾斜度必须符合规范规定。钻进时要合理选用钻进参数，如发现孔斜征兆，必须及时纠正，钻具弯曲、磨损必须定时检查，不合格者不得使用。2.4.钻进过程中要及时采样并进行编录。2.5.井管安装前必须按照钻孔实际地层资料校正井管设计，然后进行井管组合，排列和长度测量，并按井管排列顺序编号。井管连接必须做到对正接直、封闭严密。为确保井管位于井孔中心，下井管时要在最底部沉淀管上安装井管扶正器，其外径比井孔直径小30-5OnIn1。2.6.围填滤料：滤料必须按标准要求严格筛选，不合格颗粒含量不得超过8%o滤料除按设计数量备妥外，还要准备一定余量。填砾采用静水填砾法，围填时必须连续均匀，及时测量砾料上升高度，校核数量，所填滤料应留样备查。2.7.井孔封闭：在设计封闭位置及井孔最上端环状间隙,采用粘土予以回填,封闭位置上下偏差不得超过300mm。2.8.洗井：洗井以出水达到水清砂净为准。洗井完毕后，井底沉淀物厚度应小于井深5100o2.9.全面抓好工程质量管理，充分发挥全体职工才能，群策群力，开展技术攻关，大力推广新技术，新工艺应用，解决施工中难题，提高工程质量。2.10.对全体职工进行全面质量管理教育，牢固树立质量第一观念，贯彻预防为主，预防及把关相结合方针，根除事故隐患，防患于未然。2.IL遵守工程监理制度，自觉接受工程监理人员检查和监督，尊重监理人员意见，积极改进施工方法和施工工艺，提高工程质量和施工进度。2.12.在监理工程师监督下，加强质量检查工作，实行施工班组、打井队、项目部三级质量检验制度。2. 13.工程技术负责人对工程施工技术质量负直接领导责任，具体落实质量安全目标实施。2.14. 工程专职质检员协助技术负责人搞好工程质量核定标准，以保证工程达到质量要求，对工序施工质量进行终检，并填好各种质检表。2. 15.建立和健全三级质量检查体制，即“三检制”。建立以施工班组兼职质检员为主工程质量初检体系；建立以工程队专职质检员为主工程质量复检体系；建立以院部专职质检员为主工程质量终检体系。2、安全施工保证措施2.1. 严格执行供水水文地质钻探及凿井操作规程(CJJ13-87)及其它有关安全生产规定。2. 2.加强安全生产，严格执行安全管理规定。围绕安全目标对整个工程，全面进行安全管理，建立安全责任制，严格执行项目部部及施工队签订施工安全协议，加强对项目部成员及施工人员安全教育。强化全体人员安全意识，并在施工现场设置安全警示标志。3. 3.全面推行安全标准化管理，严把施工用电和施工机具等方面安全关，并进行定期、不定期检查，促进安全标准化管理工作开展，消除安全隐患。4. 4.进入施工现场人员必须戴安全帽，要求工作人员一律配戴防护手套和安全帽。5. 5.施工机械和安全设备不得带病运行和超负荷作业，发现不正常情况应停机检查，不得在运转中修理。6. 6.机械操作手必须严格按照安全操作规程进行操作。7. 7.建立定期安全检查制度，并做好安全检查记录。3、文明施工及环境保护措施3.1.建立健全施工现场管理制度，并在职工中经常组织学习，人人照章办事,树立文明工地形象。3. 2.建立各岗位、各工种岗位责任制，并落实到人，明确到个人具体责任。3. 3.加强材料、半成品、机械设备、大型工具、管线布置和场内运输等工作协调及控制，发现问题及时处理。3. 4.现场设置临时厕所，并派专人定期清理，不准随地大便。3. 5.临时电线架空设置，摆放整齐有序。3. 6.加强现场保卫工作，加强巡逻检查，防止偷盗现象。3. 7.施工现场清洁整齐，做好废水、弃渣处理，做到环境文明卫生。3. 8.采用有效措施对施工开挖边坡及时进行防护和做好排水措施，避免由于施工造成水土流失。3. 9.现场文明标志、安全标志、施工责任标志等施工标志牌要制作优美，安放牢固、完整。3. 10.施工现场管理人员均要持证上岗。8. 11.进场各种材料要求堆放有序，美观整洁。8.12. 加强对施工人员教育及管理，自觉保护树木及各类自然资源。4、监测、维护4.1. 利用降水井进行地下水位观测，降水初期每天观测12次，。9. 2.降水期间必须保证降水井点完好，对降水井进行定期检查和维护，发现问题及时处理，确保基坑施工安全。9.12. 降水期间，禁止向管井内投放异物，避免影响抽水效果，并将管井口进行绑扎封闭，保证地面人员安全。4.4.降水工作结束后，对全部降水井采用碎石进行回填。八、附图索引附:基坑降水平面布置图
