国家开放大学23929电气安全技术期末考试复习资料汇编.docx

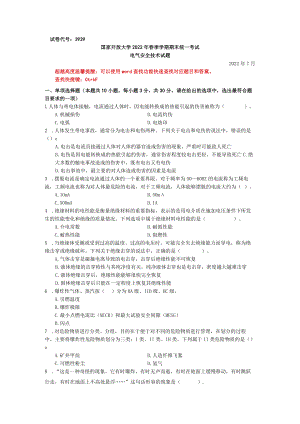

试卷代号：3929国家开放大学2022年春季学期期末统一考试电气安全技术试题2022年7月超越高度温馨提醒：可以使用word查找功能快速查找对应题目和答窠。查找快捷键：CtrkF一、单项选择题（本题共10小题，每小题3分，共30分。请在给出的选项中，选出最符合题目要求的一项）L人体与带电体接触，电流通过人体时，因电能转换成的热能引起的伤害被称为（）。A.机械损伤B.电流灼伤C.电弧D.电烙印2 .人体发生带电事故，通常分为电击和电伤两种。下列关于电击和电伤的说法中，错误的是（）oA.电击是电流直接通过人体对人体的器官造成伤害的现象，严重时可能致人死亡B.电伤是因电能转换成的热能引起的伤害，通常伤害程度较电击更轻，不能导致死亡C.绝大多数的触电事故造成的伤害中，既有电击又有电伤D.电击事故中，最主要的对人体造成伤害的因素是电流3 .摆脱电流是确定电流通过人体的一个重要界限。对于频率为5060HZ的电流称为工频电流，工频电流也称为对人体最危险的电流，对于工频电流，人体能够摆脱的电流大约为（）。A.IOmAB.50mC.500mAD.IA4 .绝缘材料的电性能是衡量绝缘材料的重要指标，表示的是用电介质在施加电压条件下所发生的性能变化和绝缘的质量情况。下列选项中属于绝缘材料电性能的是（）。A.介电常数B.耐弧性能C.耐热性能D.阻燃性5 .当绝缘体受潮或受到过高的温度、过高的电压时，可能完全失去绝缘能力而导电，称为绝缘击穿或绝缘破坏。下列关于绝缘击穿的说法中，正确的是（）。A,气体击穿是碰撞电离导致的电击穿，击穿后绝缘性能不可恢复B.液体绝缘的击穿特性与其纯净度有关，纯净液体击穿也是电击穿，密度越大越难击穿C.液体绝缘击穿后，绝缘性能能够很快完全恢复D.固体绝缘击穿后只能在一定程度上恢复其绝缘性能6 .爆炸性气体、蒸汽按（）分为HA级、IIB级、HC级。A.引燃温度B.爆炸极限C.最小点燃电流比（MICR）和最大试验安全间隙（MESG）D.闪点7 .对危险物质进行分类、分组，目的在于便于对不同的危险物质进行管理，在划分的过程中，主要将爆炸性危险物质划分为三类：I类、II类、IH类。下列属于II类危险物质的是（）oA.矿井甲烷B.人造纤维飞絮C.可燃性粉尘D.氢气8 .“这是一种奇怪的现象，它有时爆炸，有时无声而逝，有时在地面上缓慢移动，有时跳跃行走，有时在地面上不高处悬浮”这句话形容的现象是（）.A.直击雷B.闪电感应C.球雷D.雷电感应9 .雷击有电性质、热性质、机械性质等多方面的破坏作用，并产生严重后果，对人的生命、财产构成很大的威胁。下列各种危险危害中，不属于雷击危险危害的是（）。A.二次放电引起的触电事故B.导致变压器断路C,引起火灾和爆炸D.使人遭受致命电击10 .现代居民所使用的电流通常是从电站输出后经过长距离输电线路输送后，经过变压器转换为低电压后进入配电箱和配电柜，再从配电箱和配电柜由电力线路输送到各个用电器。下列关于电力线路的安全管理中，说法错误的是（）。A.导线连接处的力学强度不得低于原导线力学强度的60%B.接头过多导线不宜使用，导线连接必须紧密C.铜导线与铝导线之间连接应尽量采用铜一铝过渡接头D.导线应尽量平滑顺直，工作中应尽可能减少导线的接头二、多项选择题（本题共5小题，每小题4分，共20分。请在下列每小题给出的选项中，选出符合题目要求的两个或两个以上选项。多选、漏选、错选均不得分）11 .在每年的安全生产事故统计中可以发现，触电事故造成的死亡人数占据非常大的比例，每年由于触电造成的死亡人数超过8000人。触电事故具有一定的特性，下列关于触电事故的特性，说法正确的是（）。A.触电的伤害程度用电流指数来表示，与电流通过人体的途径有关，左手至胸部的心脏电流指数1.5,危害最大B,左脚至右脚的电流途径能使电流不通过心脏，因此对人体没有伤害C.男性对电流的感知比女性更为敏感，感知电流阈和摆脱电流阈约为女性的2/3D.人体阻抗受到电流强度、人体表面潮湿程度和接触电压等因素的影响E.触电事故发生在移动式设备、临时性设备上居多，农村触电事故发生的比城市多12 .电气火灾爆炸是由电气引燃源引起的火灾爆炸，电气装置运行中产生的危险温度、电火花和电弧是导致电气火灾爆炸的重要因素。下列电气引燃源中，属于危险温度的是（）。A.电气设备正常工作或正常操作过程中所产生的电火花B.家用电冰箱、电风扇等电气设备发生漏电，并且电流集中在一点C.交流异步电动机转动部盆被卡死或轴承损坏，造成堵转或负载转矩过大D.交流异步电动机在额定电压和功率下运转E.电动机、发电机等电气设备短路或过载引起电流过大13.不同的接地、接零保护方式的配电系统，如IT系统（保护接地）、TT系统和TN系统（保护接零）工作原理不一致，能提供的保护也不一致。下列关于上述三种系统的工作原理和保护原理的说法中，正确的是（）。A.根据戴维南定理，接地保护系统在有低电阻接地时，加在人体的电压是安全电压B.接零保护系统中，发生故障时故障电流不会很大，可能不足以使漏电保护器动作C.保护接零的原理是当某相带电部分触及设备外壳时，马上形成短路，促使保护元件动作，能够把设备电源断开D,接地保护系统是通过低电阻接地，把故障电压控制在安全范围以内E.TN系统由于故障得不到迅速切除，故只有在采用其他间接接触电击的措施有困难的条件下才考虑采用14 .为便于对不同的危险物质采取有针对性的防范措施,将危险物质分成三类。下列物质中，属于III类爆炸危险物质的有（B.爆炸性粉尘D.爆炸性纤维A.爆炸性气体C.矿井甲烷井HA）E.爆炸性飞絮15 .防雷的分类是指建筑物按照其重要性、生产性质、遭受雷击的可能性和后果的严重性进行分类。下列属于第二类防雷建筑的是（）。A.火药制造车间及乙块站B.省级档案馆C.具有O区或20区爆炸危险场所的建筑物D.具有1区或21区爆炸危险的场所，且电火花不易引起爆炸E.甲级大型体育馆三、判断题（本题共5小题，每小题2分，共10分。以下叙述中，你认为正确的选“J”，错误的选“X”）16 .在充满可燃气体的环境中，可以使用手动电动工具。（）17 .为了防止触电可采用绝缘、防护、隔离等技术措施以保障安全。（）18 .对于容易产生静电的场所，应保持地面潮湿，或者铺设导电性能好的地板。（）19 .电工可以穿防静电鞋工作。（）20 .在距离线路或变压器较近，有可能误攀登的建筑物上，必须挂有“禁止攀登，有电危险”的标示牌。（）四、填空题（本题共4小题，每空2分，共20分）21 .保护接零是指电气设备在正常情况下不带电的部分与电网的相互连接。22 .保护接地是把故障情况下可能呈现危险的对地电压的部分同紧密地连接起来。23 .人体是导体，当人体接触到具有不同一的两点时，由于的作用，就会在人体内形成，这种现象就是触电。24 .从人体触及带电体的方式和电流通过人体的途径，触电灯分为：人站在地上或其它导体上，人体某一部分触及带电体；：人体两处同时触及两相带电体；：人体在接地体附近，由于跨步电压作用于两脚之间造成。五、简答题（本题共2小题，共20分）25 .简述架空线路和电缆线路的优缺点。（11分）26 .简述保护接地与保护接零的区别。（9分）试卷代号:3929国家开放大学2022年春季学期期末统一考试电气安全技术试题答案及评分标准（供参考）2022年7月一、单项选择题（本题共10小题,每小题3分,共30分。请在给出的选项中,选出最符合题目要求的一项）1.B2.B3.4.A5.B6.C7.D8.C9.B10.A二、多项选择题（本题共5小题,每小题4分,共20分.请在下列每小题给出的选项中,选出符合题目要求的两个或两个以上选项。多选、漏选、错选均不得分）11.ADE12.BCE13.ACD14.BDE15.DE三、判断题（本题共5小题,每小题2分,共10分.以下叙述中,你认为正确的选“”，错误的选“X”）16.X17.18.19.X20.四、填空题（本题共4小题,每空2分,共20分）21 .金属保护零线22 .导电大地23 .电位电位差电流24 .单相触电两相触电跨步电压触电五、简答题（本题共2小题,共20分）25 .简述架空线路和电缆线路的优缺点。（11分）答:架空线路的优点:造价低施工和维修方便机动性强。缺点:容易受大气中各种有害因素的影响妨碍交通和地面建设容易与邻近的高大设施、设备或树木接触（或过分接近），会导致触电、短路等事故。电缆线路的优点:不容易受大气中各种有害因素的影响不妨碍交通和地面建设。缺点:造价高不方便分支施工和维修难度大。（每项1分）26 .简述保护接地与保护接零的区别。（9分）（1）保护原理不同。保护接地是限制设备漏电后的对地电压,使之不超过安全范围；保护接零是借助零线路使设备形成短路,促使线路上的保护装置动作，以切断故障设备的电源。（2）适用范围不同。保护接地既适用于一般不接地的高压电网，也适用于采取了其他安全措施（如装置漏电保护器）的低压电网；保护接零只适用于中性点直接接地的低压电网。（3）线路结构不同。如果采取保护接地措施，电网中可以无工作零线，只设保护接地线；如果采取保护接零措施,则必须设工作零线,利用工作零线作接零保护。保护零线不应接开关、熔断器，当在工作零线上装设熔断器等时,还必须另装保护接地线或接零线。（每项3分）试卷代号：3929国家开放大学2021年秋季学期期末统一考试电气安全技术试题2022年1月一、单选题（每小题3分，共30分）L在自动控制系统的动态指标中，反映系统稳定性的指标是（）。A.调整时间tsB.最大超调量C.振荡次数D.5和N2 .晶闸管导通时，其正向电压一般为（）oA.0.6VB.0.8VC.1.2VD.0.6-1.2V3 .定时限过电流保护的动作时限按阶梯原则整定，时间级差at一般取（）。B.0. 5sD. 1. Os）oB.线路末端的最小短路电流D.线路最小负荷电流A.0.4sC.0.7s4 .定时过电流保护的动作电流应躲过（.线路末端的最大短路电流C.线路最大负荷电流5,线路的瞬时电流速断保护的动作电流应躲过（A.线路末端的最大短路电流B,线路末端的最小短路电流C.线路最大负荷电流D.线路最小负荷电流6 .电容分相单相异步电动机改变转向的方法是（）。A.对调两绕组之一的首末端B.同时对调两绕组的首末端C.对调电源的极性D.对调电容的两端7 .同步电动机采用异步启动方法启动时，励磁绕组应（）。A.开路B.短路C.通过大电阻短路D.通过小电阻短路8 .在工频频率下，4极电动机的同步转速为（）rmin0.750B.1000C.1500D.50009 .三相异步电动机的输入功率与定子铜损和铁损之差为（）。A.输入功率B.机械功率C.电磁功率D.视在功率10 .下列转速中（）rmin为4极异步电动机的额定转速。A.975B.1000C.495D.1475二、判断题（每小题2分，共30分）11 .转子磁极的形状决定了气隙磁场基本上按正弦规律分布。（）12 .同步发电机的励磁方式有直流发电机励磁和自励式半导体励磁两大类。（）13 .发电机并网时，若不符合并网条件进行并列，则会产生相当高的冲击电压，对电网和发电机本身都不利。（）14 .同步电动机最主要的特点是：负载在一定的范围内变化时，电动机的转速不变。（）15 .直流电动机不能启动可能是启动时负荷过重。（）16 .直流电动机运行时，出现电枢冒烟故障，可能是由过载造成的。（）17 .三相异步电动机运行中出现较大的振动，一定是电动机气隙不均匀。（）18 .若测得三相变压器三相直流电阻不平衡大大超过5%,或某相绕组根本不通，则可确定是变压器引线出现故隙。（）19 .线路的负荷是指通过导线的电流。（）20 .计算负荷实际上是一个假定负荷，与实际变动负荷产生的最大热效应无关。（）21 .设备容量就是电气设备铭牌上表明的额定功率。（）22 .电流速断保护的动作电流要选得大于被保护设备（线路）末端的最大短路电流，这就保证了上、下级速断保护动作的选择性。（）23 .电流速断保护能保护线路全长，过电保护不能保护线路全长。（）24 .安装有零序电流互感器的电缆终端盒的接地线，必须穿过零序电流互感器的铁心，发生单相接地故障时，继电器才会动作。（）25 .架空线路也是用零序电流互感器进行单相接地保护。（）三、简答题（共40分）26 .为什么不能直接铜铝混接？（6分）27 .简述防止电击事故的措施。（10分）28 .国家标准将安全电压额定值（工频有效值）规定为哪几个等级？分别适用于哪些场所？（12分）29 .简述剩余电流保护功能的特点。（12分）试卷代号3929国家开放大学2021年秋季学期期末统一考试电气安全技术试题答案及评分标准（供参考）一、单选题（每小题3分，共30分）1.B2.D3.B4.C5.A6.B7.B8.C9.A10.A二、判断题（每小题2分，共30分）11.12.×13.14.15.16.17.×18.×19.20.X21.×22.23.×24.25.×三、简答题（共40分）30 .为什么不能直接铜铝混接？（6分）答：如果接头接得不好，接触电阻就会增大，同时产生的热量也就多。有较大接触电阻的线段就会强烈发热，使温度急剧升高引起导线绝缘层的燃烧，以致引起附近电线上的粉尘、纤维等物质燃烧起来，若处理不当就会引起火灾.31 .简述防止电击事故的措施。（10分）答：直接接触电击防护措施包括：绝缘、屏护、间距等基本措施。还包括双重绝缘和加强绝缘、安全电压、剩余电流保护、电气隔离和不导电等加强防护措施O（5分）间接接触电击防护：不仅包括双重绝缘和加强绝缘、安全电压、剩余电流保护、电气隔离和不导电环境等直接接触电击防护措施，还包括保护接地（IT,TT）、保护接零（TN）等措施。（5分）32 .国家标准将安全电压额定值（工频有效值）规定为哪几个等级？分别适用于哪些场所？（12分）答：国家标准将安全电压额定值（工频有效值）的等级规定为：42V、36V、24V、12V和6V（2分）（1）特别危险环境中使用的手持电动工具应采用42V安全电压；（2分）（2）有电击危险环境中使用的手持照明灯和局部照明灯应采用36V或24V安全电压；（2分）（3）金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯应采用12V安全电压；（2分）（4）水下作业等场所应采用6V安全电压；（2分）（5）当电气设备采用24V以上安全电压时，必须采取防护直接接触电击的措施（2分）33 .简述剩余电流保护功能的特点。（12分）答：（1）剩余电流保护装置是一种低压安全保护电器；（3分）（2）主要用于单相电击保护；（3分）（3）用于防止由漏电引起的火灾；（3分）（4）用于检测和切断各种一相接地故障漏电保护装置的功能是提供间接接触电击保护；而额定漏电动作电流不大于30mA的漏电保护装置，在其他保护措施失效时，也可作为直接接触电击的补充保护，但不能作为基本的保护措施°（3分）（3929号）电气安全技术答案第1页（共1页）试卷代号13929国家开放大学2020年秋季学期期末统一考试电气安全技术试题（开卷）2021年1月一、单选题（每小题3分，共30分）1.一台接法的三相异步电动机,如在额定负载转矩下接成Y形,其铜耗和温升将（A.不变B.增大C.减小D.无法确定Z.在额定负载情况下，三相异步电动机的端电压变化率不超过（）。A. ±5%B. ±10%C. ±8%D. ±7%3 .三相异步电动机，当转差率为1时，此时电动机为（）状态。A.制动B.同步运行C.启动瞬D.异步运行4 .一般三相鼠笼式异步电动机的启动转矩倍数为（）倍。A. 1-2B. 3-4C. 57D. 475.三相异步电动机过载倍数ym等于（)oA.最大转矩与额定转矩之比B.启动转矩与额定转矩之比C.最大转矩与启动转矩之比D.电磁转矩与负载转矩之比6.三相异步电动机的过载能力一般为（）。A. 1.8-2.5B. 1.3-5-2C. 1.5-2.5D. 2.5-3. 57 .三相异步电动机的空载电流一般约为额定电流的（）0A.25%-50%B.15%-25%C.25%-70%D.l%-8%8 .小型异步电动机的效率也一般在（）左右。A.50%-80%8. 60%-85%C.70%95%D.95%以上9. 一般三相异步电动机的效率在（）达到最大值。A. 1/2额定负载B. 70%额定负载C.额定负载附近D.无法确定10.当电源电压降低时，三相异步电动机的启动转矩将（）。A.提高B.不变C.降低D.无法判断二、判断题（每小题2分.共30分）11 .对于额定功率相同的电动机，额定转速愈高，电动机尺寸愈大，重量愈重和成本愈高。（）12 .在闭环控制系统中，系统的动态放大倍数越大，系统越稳定。（）13 .晶闸管经触发导通后，控制极即失去控制作用。（）14 .反时限过电流保护是利用感应型电流继电器来实现的。它不需要另外接入启动元件,也不需要中间继电器、时间继电器和信号继电器。（）15 .反时限过流保护动作电流的整定原则与定时限过流保护相同。（）16 .瞬时电流速断保护不能对整个线路起保护作用，只能保护线路一部分。（）17 .瞬时电流速断保护在最小运行方式下，保护还最长。（）18 .可根据绝缘检测装置发出的信号和电压表指示，判断出哪一条线路上的哪一相发生接地故障。（）19 .变电所的母线上必须装设专用的母线继电保护装置。（）20 .电动机的过负荷保护一般按躲开电动机的额定电流来整定。（）21 .转子磁极的形状决定了气隙磁场基本上按正弦规律分布。（）22 .同步发电机的励磁方式有直流发电机励磁和自励式半导体励磁两大类。（）23 .发电机并网时，若不符合并网条件进行并列，则会产生相当高的冲击电压，对电网和发电机本身都不利。（）24 .同步电动机最主要的特点是：负载在一定的范围内变化时，电动机的转速不变。（）25 .直流电动机不能启动可能是启动时负荷过重。（）三、简答题（共40分）26 .简述电气的危险类别。（6分）27 .什么是摆脱电流？说明成年男性与成年女性的平均摆脱电流与最小摆脱电流以及其对电力系统设计的指导意义。（11分）28 .简述伤害程度与电流途径的关系。（6分）29 .简述架空线路和电缆线路的优缺点。（11分）30 .符合哪些条件的电力负荷属二级负荷？并举例说明。（6分）试卷代号:3929国家开放大学2020年秋季学期期末统一考试电气安全技术试题答案及评分标准（开卷）（供参考）2021年1月一、单选题（每小题3分,共30分）LB2.A3.C4.A5.A6.A7.A8.C9.C10.C二、判断题（每小题2分,共30分）11.X12.X13.14.15.16.17.X18.X19.×20.21.22.X23.24.25.三、简答题（共40分）31 .简述电气的危险类别。（6分）答:触电电气火灾和爆炸雷电危害静电危害射频电磁场危害电气装置故障危害。32 .什么是摆脱电流？说明成年男性与成年女性的平均摆脱电流与最小摆脱电流以及其对电力系统设计的指导意义。（11分）答:摆脱电流是指人在触电后能够自行摆脱带电体的最大电流。（2分）对于成年男性的平均摆脱电流约为16mA;成年女性约为10.5mA。（2分）从安全角度出发,取概率为0.5%时人的摆脱电流作为最小摆脱电流。成年男性最小摆脱电流为9mA,女性为6mA。（4分）因此,设计电力系统时，应使人不致长时间承受大于9mA交流或60mA直流电的作用。（3分）33 .简述伤害程度与电流途径的关系。（6分）答:流经心脏的电流多、电流路线短的途径是危险性最大的途径。（3分）电流从一只手流入,从另一只手流出，或从手流入,从脚流出，都是能发生致命影响的通路,而从一只脚流入,从另一只脚流出时，危险性就小一些。（3分）34 .简述架空线路和电缆线路的优缺点。（11分）答:架空线路的优点:造价低施工和维修方便机动性强。缺点:容易受大气中各种有害因素的影响妨碍交通和地面建设容易与邻近的高大设施、设备或树木接触（或过分接近），会导致触电、短路等事故。电缆线路的优点:不容易受大气中各种有害因素的影响不妨碍交通和地面建设。缺点:造价高不方便分支施工和维修难度大。35 .符合哪些条件的电力负荷属二级负荷？并举例说明。（6分）（1）中断供电将在政治、经济上造成较大损失者。如:主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复,重点企业大量减产等。矿井提升机、生产照明等就属于二级负荷；（3分）（2）中断供电将影响重要用电单位的正常工作者。如:铁路枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等大量人员集中的重要的场所。（3分）
