发动机曲柄连杆机构故障检测与排除方法.docx

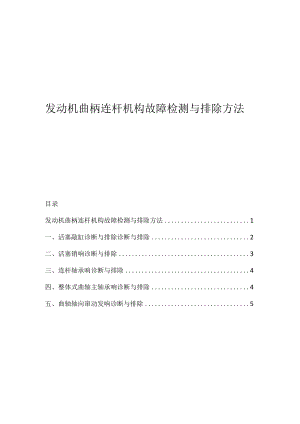

发动机曲柄连杆机构故障检测与排除方法目录发动机曲柄连杆机构故障检测与排除方法1一、活塞敲缸诊断与排除诊断与排除2二、活塞销响诊断与排除3三、连杆轴承响诊断与排除4四、整体式曲轴主轴承响诊断与排除4五、曲轴轴向窜动发响诊断与排除5一、活塞敲缸诊断与排除诊断与排除1、故障现象（I）发动机怠速运转时，发出“当、当”有节奏的响声；（2）异响随着发动机的温度升高而减小或消失；（3）发动机排出的烟色为蓝白色。2、原因分析（1）活塞与气缸壁配合间隙的影响（2）连杆扭转的影响（3）连杆小端的销套与活塞销、连杆大端的轴承与轴径配合间隙合适时，活塞换向时，活塞就能从气缸的一侧平稳圆滑柔和地过渡到另一侧。如果维护时更换的活塞销与承套装配过紧或连杆轴承与轴径装配过紧，均会使活塞在换向时不能平顺圆滑柔和地过渡，出现不随和的摆动，于是产生了活塞敲击声。（4）其他原因活塞损伤和活塞反椭圆等也会引起敲缸。活塞径向间隙中无润滑油，活塞敲缸会更明显。3、故障排除（1）如果活塞敲缸发生在早期故障期，多数是因活塞销衬套与活塞销或连杆轴承与轴径装配过紧，活塞销座孔与活塞销装配过紧或因活塞拉伤引起，这时应进行单缸断火实验，若断火后活塞敲缸声减小或消失，表明此缸有活塞敲缸，应进一步拆卸检查，并有针对性地进行排除。（2）如果活塞敲缸发生在正常使用期，多数是连杆变形所致,这时也应进行单缸断火实验。若断火后活塞敲缸声略减但不消失，表明此缸的活塞敲缸是连杆变形引起的，应进一步拆卸连杆，进行检查并校正。(3)如果活塞敲缸发生在损耗期，其响声不随发动机温度变化，排气管冒有蓝白烟，大多数是因活塞与气缸壁磨损导致配合间隙过大所致，应进行发动机大修或酌情排除。如果发动机温度升高后，活塞敲缸响声减小或消失，可暂不修理，继续使用。二、活塞销响诊断与排除1、故障现象发动机运转时，能听到活塞销与配合副(活塞销座孔与活塞销、活塞销与销套)产生撞击发出尖锐的“咯儿、咯儿”响声，则为活塞销响，其响声在怠速略高时较为清晰。2、原因分析发动机工作时，活塞销承受着较大的冲击载荷，使活塞销与配合副压紧，在运转中产生磨损，随着使用时间的延长，磨损或因修理不当使配合间隙增大。当配合间隙增大到一定程度，在活塞做往复运动时，其加速度大小和方向随活塞运动位置改变而变化，那么，活塞销与销套和活塞的压紧面也在改变，于是销与套在改变压紧面时发生撞击而产生响声。活塞销与配合副无润滑油时，响声会更明显。3、故障排除应解体进而查明，并有针对性地予以更换，使之配合间隙，符合要求。三、连杆轴承响诊断与排除(1)、故障现象当发动机工作时，发出“当、当、当”有节奏的金属敲击声；单缸断火后响声减小或消失；异响随负荷增大而加重;随转速提高而增大，有时伴有机油压力下降。2、原因分析(1)磨损。此外，连杆轴径润滑油孔堵塞引起润滑不良，加速了连杆轴承与轴径的磨损程度，增大了配合间隙。(2)连杆螺栓松动o连杆螺栓松动使连杆轴承与轴径配合间隙增大。(3)发动机修理时，连杆轴承间隙配合不当而过大。3、排除方法诊断时，应根据连杆轴承异响出现的时期和现象进行诊断。若连杆轴承响发生在早期故障期或正常使用期，一般是个别缸异响为常见，多数是连杆螺栓松动，连杆轴承装配不当或个别润滑油路堵塞所致，这时应用单缸断火的诊断办法确定缸位。若单缸断火后连杆轴承异响减小或消失，说明此缸有故障。否则，表明其他缸有故障，应继续查明。若连杆轴承响发生在耗损期，常见各缸连杆轴承均有响声，并伴有机油压力明显降低现象，说明各缸连杆轴承间隙均过大，应进行发动机大修。四、整体式曲轴主轴承响诊断与排除1、故障现象发动机突然加速时，会发出沉重有力的“刚、刚”的金属敲击声，严重时机体发生振动，响声随负荷增大而增强；相邻两缸断火时，响声减弱或消失，伴着机油压力而下降。2、原因分析曲轴主轴承响是因其轴承与轴径配合间隙过大。发动机在运转中，由于活塞顶部气体压力和活塞、连杆、活塞销产生的惯性力以及曲轴旋转产生的离心力，以上的力形成一个合力，这个合力使曲轴主轴径与轴承产生撞击而发出声响。引起曲轴主轴承与轴承径配合间隙过大的主要原因有：(1)曲轴主轴颈与轴承正常工作时发生磨损，使配合间隙增大，不过这种磨损比较平稳且缓慢，多发生在损耗期。由于发动机润滑系发生故障、润滑油品质差、发动机温度过高或负荷过大等原因造成润滑不良，便会加速曲轴主轴承与轴径的磨损进程而使配合间隙增大。(2)曲轴主轴承盖螺栓松动而造成间隙增大。3、排除方法若曲轴主轴承响发生在早期或正常使用期，多数是由于个别轴承盖螺栓松动或主轴径润滑油路堵塞，使轴承异常磨损而间隙过大,这时可做临近两缸断火试验以确定异响轴承的缸位。若相邻两缸断火后异响声减小或消失，表明此两缸间轴承有异响。若曲轴主轴承响发生在损耗期，并伴有机油压力下降，表明各道轴承间隙均过大，应进行发动机大修。五、曲轴轴向窜动发响诊断与排除1、故障现象曲轴轴承窜动异响的现象与曲轴主轴承相似。2、原因分析曲轴必须具有一定的轴向间隙，但是有了轴向间隙后，曲轴因受轴向力的作用会前后窜动。为了限制曲轴前后窜动，一般在曲轴上装有轴向限位止推垫。发动机工作时，曲轴旋转止推垫必然磨损,如果止推垫磨损变薄使轴向间隙增大到一定程度时，曲轴前后窜动造成撞击而发响。3、故障排除曲轴窜动发响一般发生在使用时间过久后才出现，怠速时能听到发动机有“刚、刚”的响声，若踩下离合器踏板，异响声减小或消失，表明是曲轴窜动响；发动机停转时可用撬棍轴向撬动飞轮或皮带轮轮毂部位，并装上百分表测量。其轴向窜动量若超过规定值，说明出现的异响是曲轴窜动响，应更换曲轴止推垫。
