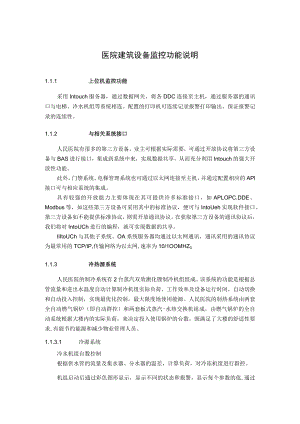

医院建筑设备监控功能说明1.1.1上位机监控功能采用Intouch服务器，通过数据网关，将各DDC连接至主机，通过服务器的通讯口与电梯、冷水机组等系统相连。配置的打印机可连续记录报警打印输出，保证报警记录的连续性。1.1.2 与相关系统接口人民医院有很多的第三方设备，业主可根据实际需要，可通过开放协议将第三方设备与BAS进行接口，集成到系统中来，实现数据共享，从而充分利用Intouch的强大开放性功能。此外，门禁系统、电梯管理系统也可通过以太网连接至主机，并通过配置相应的APl接口可与相应系统的集成。具有较强的开放能力主要体现在其可提供许多标准接口，如APLOPC.DDE、Modbus等，如这些第三方设备可采用其中的标准协议，便可与IntoUeh实现软件接口。第三方设备如不能提供标准协议，则需开放通讯协议。在获取第三方设备的通讯协议后，我们将对IntoUCh进行的编程，就可实现数据的共享。IlItoUCh与其他子系统、OA系统服务器均通过以太网通讯，通讯采用的通讯协议为最常用的TCP/IP,传输网络为以太网,速率为10/1OOMHZ01.1.3 冷热源系统人民医院的制冷系统有2台蒸汽双效澳化锂制冷机组组成。该系统的功能是根据总管流量和进出水温度自动计算制冷机组实际负荷、工作效率及设备运行时间，自动切换和自动投入控制，实现最优化控制，最大限度地使用能源。人民医院的制热系统由两套全自动燃气锅炉（即自动群控）和两套板式蒸汽-水热交换机组成，由燃气锅炉的全自动系统根据大楼内的实际负荷，来决定投入使用锅炉的台数，既满足了大楼的舒适性要求,有能节约能源和减少物业管理人员。1.1.3.1冷源系统冷水机组台数控制根据供水管的流量及集水器、分水器的温差，计算负荷，对冷冻机组进行群控。机组启动后通过彩色图形显示，显示不同的状态和报警，显示每个参数的值,通过鼠标任意修改设定值，以达到最佳的工况；一机组的每一点都有列表汇报，趋势显示图，报警显示；一设备发生故障时，自动切换；一程序控制冷冻水系统，目的是达到最低的能耗，最低的主机折旧；根据程序或大楼的日程安排自动开关冷冻机组。一根据大楼的要求自动切换机组的运行时间，累积每台冷冻机组运行时间最短的机组，使每台机组运行时间基本相等，目的是延长机组使用寿命根据冷源系统总负荷量（一次供回水温差和总供水流量）进行冷水机组台数控制。运行台数需与负荷相匹配,实现机组最优启停时间控制，使设备交替运行，平均分配各设备运行时间。对各季节的优先使用设备进行指定，发生故障时自动切换，根据送水分水器温度进行减少，回水集水器进行增加的冷/热源运行台数补充控制。负荷计算：Q=K×M×（T1-T2）Q：负荷K：常数M：流量T1：回水总管温度T2：供水总管温度c）冷冻水系统控制方案所有冷冻机组的启停与相关的负荷控制连锁，用户可以根据现场的具体情况和用户的要求对这些程式中的参数及连锁点自行修改和设定。BAS系统通过安装在冷冻机房内的Excel50系列直接数字控制器来完成对冷冻机组的控制要求:冷冻机台数控制运行顺序的转换控制根据水系统的供回水温差和流量计算空调系统的冷（或热）负荷，以此来对冷水机组、冷/热水泵、冷却水泵、冷却塔风机、冷却塔进水阀及相关的水阀实现联动控制,同时监视其运行状态及故障状态。监测冷冻机组的手自动状态、运行状态、故障状态，根据负荷自动进行机组的组群控制。机组冷却水进出水阀的联动开关控制。取水流开关的状态作为机组水流状态。膨胀水箱高低液位监测，自动启动补水泵补水，监测补水泵运行状态、故障状态。联动起动顺序：冷却水塔风机一冷却水塔电动蝶阀f冷冻机的冷凝器电动蝶阀一冷却水泵一水流开关信号指示一冷冻机的蒸发器电动蝶阀一冷冻水泵一水流开关信号指示f冷水机组启动联动停止顺序：冷水机组一（延时5分钟）冷冻水泵一冷冻机的蒸发器电动蝶阀一冷却水泵一冷冻机的凝器电动蝶阀f冷却水塔电动蝶阀一冷却水塔风机冷冻水泵、冷却水泵：监测手自动状态、运行状态、故障状态，启停控制。冷冻水系统：压差旁通控制，保持系统流量和压力的稳定。监测设备的手/自动状态。根据设备累计运行时间备用冷冻，冷却水泵自动切换，同时在自动运行模式下，常用泵如发生故障，则备用泵将自动切入。根据室外温度可根据昨日负荷对启动负荷进行预测。累计运行时间，开列保养及维修报告。通过联网将报告直接传送至有关部门。中央监控对系统中各种温度、设备运行状态和报警及各种设备的启停。中央可编制节假日上、下班等时间运行程序，在不同时间段合理地运行设备，节约能源。冷却塔控制监测风机运行状态、故障状态，手/自动状态，冷却塔运行台数按冷却水供水温度进行控制。当供水水温低于设定值时减少冷却塔运行台数，反之则增加运行台数，以降低能耗。分析冷却系统的冷却塔，此冷却塔为中温型横流式超低噪声冷却塔，基于节能方面的考虑，冷却塔数量为O时，代表冷却塔的风机不需开启，冷却水仅需通过自然冷却即可达到要求，此时，相应的冷却塔的水阀需打开。为了避免冷却塔的冷却水供水温度在设定值附近变化时冷却塔频繁开启，所设定的一个调节死区温度值。对于冷却系统，如果在一台冷却塔开启后，冷却水供水温度仍不能满足工艺要求，这时通过群控系统程序会开启另外一台冷却塔来增加冷却效果。冷却塔总供回水温度、流量监测。根据供水温度对冷却塔进行台数控制，同时比例调节旁通开度进行冷却水供水温度控制。一A冷却塔进水阀自动开关控制。累计运行时间，开列保养及维修报告。通过联网将报告直接传送至有关部门。（4）压差旁通监控内容对冷水机组设有压差旁通控制：一在总进水管和总回水管上设置压力传感器（AD一通过计算供回水之间的压差，将压差与设定值进行比较，用PID方式调节电动两通阀，使压差保持在设定的范围内。式调节电动两通阀，使压差保持在设定的范围内。旁通阀开启度nnoz.7旁通阀开启度:系统将按自动化,程序化的要求依次按时间表启动、停止系统各设备。启动、停止时，应实现程序自动连锁，保证设备运行正常后，开启下一设备，确保设备正常投入。特殊情况下，系统能自动启用备用设备。离心式和螺杆式冷冻机组将按照冷冻空调工艺设计的要求自动实现顺序启停。开机顺序是：蒸汽双效溟化锂制冷机组出口电动蝶阀循环水泵（延时）离心式和螺杆式冷冻机组，停机顺序相反进行。监控设备数量人民医院监控或监测内容冷水机组2组程序最优开关控制,运行状态，故障状态，手自动状态（群控）。冷冻水泵一用一备4台程序最优开关控制,运行状态，故障状态，手自动状态。（群控）。水系统3台监测冷冻水进出水温度、压力、流量，计算空调主机负荷（群控）。中温型横流式超低噪声冷却塔3台冷却水出水温度、程序最优开关控制,运行状态，故障状态，手自动状态（群控）。冷却水泵一用一备4台程序最优开关控制,运行状态，故障状态，手自动状态（群控）。膨胀水箱1个高低液位监视，补水及报警。在夏天，人民医院管理人员在中央控制室通过BA系统对（）冷水机组群控系统发出开启指令（通过干结点）。由该群控系统自动根据大搂的空调系统，新风机组系统和风机盘管的热负荷，来决定开启几台冷水机组和冷却塔和并提供冷水机组所有需要监测的工艺数据，都由BA系统从空调专用群控数据网关中读出，显示在中央控制室的上位机电脑上。1.1.3.2热源系统人民医院热源系统配有二台全自动燃气锅炉、两套板式热交换机用于空调系统和生活半容积式热交换器循环泵用于给排水生活用水。BA通过全自动燃气锅炉数据网关，与热水锅炉建立通讯,读取热水锅炉内部运行参数,如锅炉的运行状态，故障信息，亦可远程控制设备的启停（建议）.2台板式热交换器，根据板交次级出水温度和设定温度比较，自动调节板交初级蒸汽调节阀。空调热水循环泵4台，二用二备2台半容积式热交换器,根据容积式内的温度和设定温度比较，自动调节蒸汽调节阀。水热循环水泵二台，二用二备。监测水泵手/自动、运行/故障状态。回水管道温度低于设定温度1开泵，高于设定温度2关泵。自动监控水箱的高低液位，自动补水及报警。热交换器进出水温度、压力、流量自动显示。自动监视热水泵的工作状态，故障信息，发生故障时，可自动启动备用水泵运行。自动监测锅炉的运行状态，故隙信息，可远程控制设备的启停。自动监测二次负荷实际使用的流量，根据流量调节热水二次泵转速。实际运行时，为提高系统工作的可靠性，系统根据热水水泵的累计使用时间，优先启动工作时间短的设备，优先停止长期运行的设备，实现设备的交替运行。根据热交换器的二次出水温度，比例控制一次侧调节阀的开度，维持供水温度在设定范围内。自动监控水箱的高低液位，自动补水及报警。热交换器进出水温度、压力、流量自动显示。1.1.4空调及通风系统空调机组：根据人民医院暖通设计,采用集中空调系统冷热源：选用蒸汽双效淡化锂制冷机：二台。冷冻水为：6C12C。冷却水为3238。热负荷为:5847KW,选用全自动燃汽锅炉两套,蒸汽一水板式热交换器,两台。水系统:采用一次泵，同程式二管制系统。供回水立管均敷设在空调机房内，系统定压及补水。风系统：病房、办公室、教室、报告厅等分别采用风机盘管加新风机系统,入口一层大堂、血透室和手术室采用定风量空调机组。4.气流组织：一层大堂和烟灰厅采用喷口侧送风方式。营业大厅设置排风系统。空调器示意图如下图：睢宁县人民医院门急诊大楼空调机根据设计院要求,自动控制系统1.冷热源系统控制：a.根据供回水之间压差进行压差旁通阀比例控制。b.检测总供冷量，进行冷水机组台数控制，台数控制需负荷匹配合和设备交替运行。c.冷冻水泵和冷水机组实现联动。d.冷冻机房监控站可实现冷冻机、冷冻水泵个别指令启停和运行状态监视。e.冷冻机房监控站可实现冷热源系统进出水温检测、流量检测、热量和累计热量检测。.2.末端装置控制：a风机盘管采用电动两通阀，根据室内温度进行ON/OFF控制。b.新风空调箱水量采用电动调节两通水阀，根据送风温度进行PID调节,以及根据送风湿度,控制高压喷雾.c.定风量空调箱水量采用电动两通水阀，根据回风温度进行PID调节水阀。空调箱设手动变频，空调箱与排风机进行联动控制。d.排风机设手动变频，根据新风量进行排风量控制。e.定风量空调箱、新风空调箱设空气过滤器压差报警。f冬季，定风量空调箱根据回风湿度，控制加湿量；新风空调箱根据送风湿度，控制加湿量。舒适性包括温度、湿度、新风量、风速（压力）及气流组织和温度场分布等，常规的控制主要是温度和新风量的控制，要求相对较高的系统则可能包括湿度的控制（与下面一楼商场控制方法类似）,比如，人民医院的计算机机房,就要求进行恒温控制,以确保计算机设备的长期和可靠地运行.温度的控制较简单，在夏天，当送风温度落在死区内，冷水阀都处于关闭状态，以利于节约能源，死区的大小可根据温度控制的精度而定。当送风温度小于设定值时，冷水阀开度逐渐变小，使得送风温度回升，达到设定值；当送风温度高于设定值时，则BA系统通过PID计算,调节冷水阀开度,（逐渐开大）来降低送风温度，使之达到设定值，从而使送风温度恒定。即由空调回风管温度传感器得到的回温度值，与设定的温度值进行比较，经PID计算调节冷水盘管上的阀门开启比例，使室内温度维持在一个设定值。1. 1.4.1空调机组控制监控内容：据新风温度比例调节新风阀，回风阀的开度。联锁控制：风机和水阀联锁控制，停风机时自动关闭新风阀及水阀，风机启动前，延时自动打开风阀。根据回风温度比例调节水阀的开度，使室内温度维持在设定值。根据室内湿度的情况提醒加湿设备启停。上位机对系统中各种温度进行监测和设定。风机的压差报警，提醒风机实际运行状态。此种监测比单纯采用接触器闭合状态监测更合理。运行状态及故障状态监测，启停控制。监测设备的手/自动状态。编制时间程序自动控制风机启停，并累计运行时间。2. 1.4.2新风机组下图为新风机组示意图：进风口的空气为新风。.监控内容：根据图纸,新风机不设新风门,因此新风机不对新风量作调节（相当于新风门开最大），新风机仅根据新风温度和湿度与设定的温度和湿度值作比较,对水阀作PID调节.联锁控制：风机和水阀联锁控制，停风机时自动关闭水阀，风机启动前，联动打开水阀。根据送风温度比例调节水阀的开度，使室内温湿度维持在设定值。空调和新风机组的防冻措施：为防水管结冰开裂,在北方地区一般用防冻开关,在睢宁地区的一般做法是,当新风机和空调机组风管内的温度低于零度时,BA系统关闭风机（空调系统联锁关闭新风门）,水阀全开,开启热水循环泵,直到风管温度回到正常值为至。睢宁县人民医院门急诊大楼新风机组上位机系统对新风机组的温度和湿度进行监测和设定。风机的压差报警，提醒风机实际运行状态。运行状态及故障状态监测，启停控制。监测设备的手/自动状态。编制时间程序自动控制风机启停，并累计运行时间。在冬季，新风空调箱根据送风温湿度，调节热水阀和控制加湿量。在过渡季节，当室外湿度过高时，打开冷水阀，以接近或达到露点运行，通过降温去湿,降低空气含湿量，然后根据送风温度调整热水阀开度，使室内温湿度保持在设计范围内。3. 1.4.3风机盘管根据季节，自动控制风机盘管冷热水供回水切断阀。用户可根据自己需要，选择高、中、低三档风速，自由调节室内温度的设定值。温控器根据用户设定值，自动比较当前室内温度，控制风机盘管冷热水阀的开关，以确保办公室内的舒适。电源关闭时，风机盘管的二通阀自动关闭。风机盘管不进入BA系统.4. 1.4.4送排风系统监控内容：风机运行状态及故障状态和手自动状态进行监测。同时对机组（消防风机除外）进行时间设定的启停控制。同时累计风机的运行时间。中央站用彩色图形显示上述各参数，记录各参数、状态、报警、启停时间（手动时）、累计时间和其历史参数，且可通过打印机输出。主要设备：送排风机控制内容监视所有送排风机的运行状态、故障报警并进行启停控制。根据设计院要求,空调机和排风机实现动控制.送排风机启停与风阀联锁。发出启动风机命令后，先开风阀，待风阀全开到位后，风机自动启动运行。停止风机时则相反。对于消防排烟兼用排风机，在消防报警时作为排烟机工作，并关闭相应的一些通风机。5. 1.5给排水系统一般大楼BA系统对给排水的监测对象为监控设备监测内容水箱超高低,高低水位状态监测、报警生活水泵（变频）运行状态，故障报警，手/自动状态，总管压力污水坑、集水坑超高低,高低水位状态监测、报警潜水泵运行状态，故障报警，手/自动状态，1.1.5.1系统概述生活给水系统：水池2套，生活水泵。热源：热水锅炉循环泵4套。排水系统：地下室集水坑排水泵。1.1.5.2控制内容对普通给水泵，则自动检测给水系统各水箱的液位并根据液位高低来控制各水泵的启停（人工），BA系统监测各水泵工作状态，故障和报警手/自动状态。对变频给水泵，BA系统监测各水泵工作状态，故障和报警手/自动状态及总管压力.运行时，为提高系统工作的可靠性，系统根据水泵的累计使用时间，优先启动工作时间短的水泵，优先停止长期运行的水泵。消耗水流量在监控画面上有历史和实时趋势图，同时将水流量情况记录在IntOUCh关系数据库内，可对用水量情况进行分析、查询。自动监测各种集水井的高液位信号，超限报警。自动监测排水泵的运行状态，故障信息和手自动状态，也可根据集水井的液位自动控制水泵的运行（建议）。一监视废/污水池的高液位状态，如液位高于设定的高水位时，进行高液位报警，同时潜水泵开启排水，达设定时间且液位不高于设定的高水位时，潜水泵停止。一监视水池及屋顶水箱的液位状态，如液位高于设定的高水位时，生活水泵停止工作，水位到达低水位时，生活水泵工作为水箱补水。同时进行高低液位报警。当一台泵故障时，备用泵自动投入。中央站用彩色图形显示上述各参数，记录各参数、状态、报警、启停时间、累计时间和其历史参数，且可通过打印机输出。1.1.6照明系统照明可分为一般照明，局部照明和混合照明。公共区域、办公与管理区域通常采用一般照明，而一些特殊的场合则采用混合照明的方式。常规照明包括公共区域的照明、建筑物泛光照明。其控制方案简单的是通过时间表的方式，由时间触发照明的启停。照明在一幢建筑中能耗也是非常大的，因此照明控制主要对楼层公共照明、大堂公共照明、航空障碍灯、泛光照明进行节能控制以及特殊场合的场景控制等。采用BA灯光控制系统可以实现以下控制功能：照明回路启停控制（Do）照明回路开关状态（DD主照明及辅助照明的开关控制调光控制场景控制室外泛光照明控制定时/光照/移动感应控制泛光照明/公共走廊照明窗帘开关控制中央集中控制/现场就地控制手动/遥控/远程控制设备监控一监视开关状态（DI）一照明回路的控制0）中央站用彩色图形显示上述各参数，记录各参数、状态、报警、启停时间、累计时间和其历史参数，且可通过打印机输出。系统软件可自动满足如下自动控制要求：一按照大楼物业管理部门要求，定时开关各种照明设备，达到最佳管理，最佳节能效果。一统计各种照明的工作情况，并打印成报表，以供物业管理部门利用根据用户需要可任意修改各照明回路的时间控制表。一累计各开关的闭合时间。中央站用彩色图形显示上述各参数，记录各参数、状态、报警、启停时间、累计时间和其历史参数，且可通过打印机输出。在本案中，人民医院的大楼照明回路，按一个搂层一个回路设置，而通常我们在BA系统公共照明系统中,一个搂层设三个回路，下班时开一路，上班时开二路，特殊情况开（如开大会）三路。其一，节能效果非常显著，其二，方便物业管理。1.1.7变配电系统为了大楼的安全考虑，对变配电系统的有关变配电状况，由中央监控系统实施监视而不作任何控制，一切控制操作均留给现场有关控制器或操作人员执行。所以变配电监控系统采集高压进线、变压器、低压出线的开关状态和电力品质参数。设备监控内容一变压器的高温报警（AD一监测低压进线的有关工作参数，包括进线电流、电压、功率、功率因素、频率等（Al）软件控制功能：一对低压配电的电流，电压，功率，功率因素，频率等进行监察，并且可以通过报表或者动态三维趋势图的形式输出一对变压器进行状态监视，并能进行超温报警。在监控软件上，可实时彩色动态显示各类监控参数。同时系统可制作打印各类被控参数的各种格式趋势图等。一统计各层用电量的变化情况,并打印成报表,以供物业管理部门利用1.1.8电梯系统系统将硬结点的方式对电梯进行集中监测。系统软件以图形界面动态反映电梯的运行状态，反映故障报警，停靠楼层并记录。
