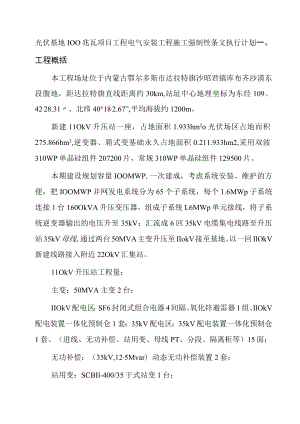

光伏基地IOO兆瓦项目工程电气安装工程施工强制性条文执行计划一、工程概括本工程场址位于内蒙古鄂尔多斯市达拉特旗沙昭君镇库布齐沙漠东段腹地，距达拉特旗直线距离约30km,站址中心地理坐标为东经109。42,28.31、北纬40°18,2.67”,平均海拔约1200m。新建11OkV升压站一座，占地面积1.933hm2o光伏场区占地而积275.866hm2,逆变器、箱式变基础永久占地面积0.211.933hm2,采用双波310WP单晶硅组件207200片，常规310WP单晶硅组件129500片。本期建设规划容量IOOMWP,一次建成，考虑系统安装、维护的方便，把IOOMWP并网发电系统分为65个子系统，每个1.6MWp子系统连接1台160OkVA升压变压器，组成子系统L6MWp单元接线，将子系统逆变器输出的电压升至35kV；汇流成6回35kV电缆集电线路至升压站35kV母线,通过两台50MVA主变升压至IIokV接至基地。以一回IlOkV新建线路接入附近22OkV汇集站。11OkV升压站工程量：主变：50MVA主变2台；IIOkV配电区：SF6封闭式组合电器4间隔、氧化锌避雷器1组、IlOkV配电装置一体化预制仓1套；35kV配电区：35kV配电装置一体化预制仓1套、（进线、无功补偿、站用变、母线PT、分段、隔离柜等）15面；无功补偿：（35kV,125Mvar）动态无功补偿装置2套；站用变：SCBIl-400/35干式站变1台；独立避雷针：1只30米；控制及保护：（测控、电能量在线监测、故录、继电保护试验屏、UPS、馈线屏、通信管理柜等）41面；光伏区工程量：组件：单晶硅双玻电池组件207200片，单晶硅电池（310WP）129500片;支架安装：水平单轴支架642.32万根，水平单轴支架（高支架）401.45万根；逆变器：75KTL组串式逆变器1430台；箱式变：160OkVA箱式变压器65台；二、编制目的根据建设单位制定的工程施工强制性条文实施计划，为进一步提高中广核达拉特光领跑基地100兆瓦3号项目工程质量，确保本工程施工质量安全能够如期实现；针对本工程的电气安装工程的实际情况和特点，强化本工程施工贯彻国家质量安全法律法规和强制性技术标准力度，我方制定了中广核达拉特光伏领跑基地100兆瓦3号项目工程的电气工程施工强制性条文实施计划。三、编制依据1 .建设工程质量管理条例国务院第279号2 .光伏发电工程验收规范GB/T50796-20123 .光伏发电站施工规范GB50794-20124 .工程建设标准强制性条文电力工程部分2011版5 .实施工程建设强制性标准监督规定建设部81号令6 .电力装置安装工程质量检验及评定规程DL/T5161.1-1-5161.17-2002（参考）7 .输变电工程建设标准强制性条文（实施指南）2013版（参考引自表格）8 .输变电工程建设标准强制性条文实施管理规程QGDW10248.1-8-2016（参考）9 .相关电气安装工程质量验评规范、国家标准。四、电气安装工程强制性条文实施组织机构（组织机构不显示）工程建设强制性条文是现行工程建设国家标准和行业标准中直接涉及人名财产安全、人身健康、环境保护和其他公众利益的内容,必须认真执行。本工程建设强制性实施计划是针对本工程涉及到强条内容落实到项目实施过程中。做好与强制性条文执行情况有关的信息管理工作，及时做好工程中纸质、数码照片资料的收集与整理。在施工过程和验收过程中当发生强制性条文所规定的内容（附表）时，施工线帽负责人要认真检查并填写执行记录表，交项目监理部专责监理工程师并会同业主项目部技术人员复查并保存记录。加强过程监督，在每一个设计强制性条文施工作业点都必须进行跟踪、检查，确保每个施工作业点都严格执行。四、强制性条文执行情况检查1 .强制性条文情况的检查主体责任单位为监理单位。2 .在分部工程验收时，应由总监组织对施工单位执行强制性条文情况进行阶段性检查，检查结果填入输变电工程强制性条文执行检查表，并由施工单位签证。内蒙古鑫祥电力工程有限责任公司中广核达拉特光伏领跑基地IOO兆瓦3号项目工程2018年07月15日电气安装工程强制性条文执行计划表工程名称：中广核达拉特光伏领跑基地100兆瓦3号项目工程表1丁工旦4巨旦工程名称T.M公T强制性条文执行表号单位r分部T分项T施工的监理H建设帝1主变压器系统设备安装OO11#变压器安装O11#主变压器本体安装O施电表7、施电表10施电表1221#主变压器检查O施电表431#主变压器附件安装O41#主变压器注油及密封试验O施电表451#主变压器整体检查O施电表4T工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部分项T施工的监理帝建设帝2主变压器系统附属设备安装O1中性点隔离开关安装O施电表102中性点电流互感器、避雷器安装O施电表2、施电表7施电表123控制柜及端子箱检查安装O施电表74软母线安装O施电表23101#主变压器带电试运OO2主控及直流设备系统OO1主控室设备安装O1控制及保护和自动化屏安装O施电表7、施电表132直流屏充电设备及其它盘柜安装O施电表73二次回路检查及接线O21#蓄电池组安装O11#蓄电池安装O施电表28、施电表T工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部分项T施工的监理帝建设帝29施电表30、施电表4221#蓄电池充放电及容量测定O3IlOkV封闭式组合电器安装OO1基础检查及设备支架安装O1基础检查及设备支架安装O施电表7、施电表102封闭式组合电器本体检查安装O施电表3、施电表7施电表12、施电表153电压互感器、避雷器安装O施电表2、施电表7施电表122配套设备安装OT工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部分项T施工的监理帝建设帝1电压（流）互感器安装O施电表2、施电表7施电表10、施电表122避雷器安装O施电表103软母线及引下线安装O施电表233就地控制设备安装O1控制柜及就地箱安装O施电表72二次回路检查及接线O10IlOkV封闭式组合电器带电试运OO435kV及站用配电装置安装OO135kV配电柜安装O1基础型钢安装O施电表7、施电表202配电盘、高压成套柜安装O施电表7、施电表22施电表20T工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部分项T施工的监理帝建设帝3控制、光功率预测装置安装O4二次回路检查接线O2站用低压配电装置安装O1站用变压器安装O施电表10、施电表202低压盘安装O施电表73二次回路检查及接线O1035kV系统及站用变带电试运OO5无功补偿装置设备安装OO1SVG消弧线圈安装O11#SVG消弧线圈安装O施电表76全站电缆施工OO1电缆管配置及敷设O1电缆管配置及敷设O2电缆架（桥架）制作与安装O1电缆架安装O施电表6、施电表T工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部分项T施工的监理帝建设帝73电缆敷设O1屋内电缆敷设O2屋外电缆敷设O施电表64电力电缆终端及中间接头制作O1电力电缆终端头制作及安装O2电力电缆中间接头制作及安装O施电表115控制电缆终端制作及安装O1控制电缆终端制作及安装O535kV及以上电缆线路施工O135kV及以上电缆线路O7电缆防火与阻燃O1电缆防火与阻燃O施电表6T工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部分项T施工的监理帝建设帝7全站防雷及接地装置安装OO11#、2#避雷针及引下线安装O11#、2#避雷针及引下线安装O2接地装置安装O1屋外接地装置安装O施电表8、施电表9施电表142屋内接地装置安装O施电表9、施电表148全站电气照明装置安装OO1屋外开关站照明安装O1管路敷设O2管内配线及接线O3照明配电箱（板）安装O4照明灯具安装O10屋外开关站照明回路通OOT工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部分项T施工的监理帝建设帝电检查2屋外道路照明安装O1电缆敷设接线O2照明灯具安装O10屋外道路照明回路通电检查OO9通信系统设备安装OO1通信系统一次设备安装O施电表19微波通信设备安装O2微小天线安装O1微波馈线安装O施电表192微波机、光端及设备安装O施电表193程控交换机安装OT工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部分项T施工的监理帝建设帝电气安装工程施工强制性条文执行总结工程名称：中广核达拉特光伏领跑基地100兆瓦3号项目工程表2序号引用标准强制性条文执行条号1电气避繇述产电池施GB50172-2012第3.0.7条2GB50171-2012第4.0.6(1)、40.8(1)、7.0.2条3验收规范SGB50148-2010弟4.1.3、4.L7、4.4.3、4. 5.3、4.9.1、4.96、4.12.1(3)(5)(6)、4122、53.1、5. 3.6(3)(6)条4松里氢装II寓装工程低压电器施土及遹陵琬也GB50254-2014第3.0.16、9.0.2条5第4.2.9、5.2.6、7.0.1条65foWB3.0.4(1)(3)(4)(5)(6)(7)(8)(9)(10)>4.1.8>4.2.9条7及里蕊胃窑装工程高压电器施士及鳖顿也GB50147-2010第4.4.1(4)(5)(6)、5.2.7(6)、5.6.1(4)(5)/6)、6.4.1(3)(6)条I以下空臼合计强制性条文执行：44条，形成记录7份。1#蓄电池组安装施工质量强制性条文执行记录表施电表28、29、30、42工程名称中广核达拉特光伏领跑基地IOO兆瓦3号项目工程施工单位内蒙古鑫祥电力工程有限责任公司项目经理魏永志监理单位吉林省隆祥工程建设监理有限责任公司总监理工程师鲍恩义建设管理单位中广核（达拉特旗）新能源有限公司业主项目经理崔贵明序号强制性条文内容执行要素执行情况相关资料电气装置安装工程蓄电池施工及验收规范GB50172-20121第3.0.7条蓄电池室采用防爆型灯具通风电机，室内照明应采用穿管暗敷，室内不得装设开关和插座；室内照明应采用穿管暗敷、蓄电池室应采用防爆型灯具通风电机室内照明穿管暗敷设电缆管：25电缆：6mm2见建筑电气施工方案SJSB3-SG-DQ-OOl现场电气设备安装（蓄电池组安装）表2.0.2业主项目部核查结论：监理检查意见：施工单位自查意见：业主项目经理：年月日总监理工程师：年月日施工项目经理：年月日注：执行情况一栏应根据执行要素要求填写关键数据或是否执行（填“已执行”或“未执行”）盘、柜安装施工质量强制性条文执行记录表施电表7工程名称中广核达拉特光伏领跑基地IOO兆瓦3号项目工程施工单位内蒙古鑫祥电力工程有限责任公司项目经理魏永志监理单位吉林省隆祥工程建设监理有限责任公司总监理工程师鲍恩义建设管理单位中广核（达拉特旗）新能源有限公司业主项目经理崔贵明序号强制性条文内容执行要素执行情况相关资料电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-20121第4.0.6条成套柜的安装应符合卜列规定：1.机械闭锁、电气闭锁动作准确可靠；机械闭锁、电气闭锁动作准确可靠电气闭锁动作准确可靠详见高压调试t己录（35kV开关柜试验报告）档号：H160-841.01-0012第4.0.8条手车式柜的安装应符合卜到规定：1.机械闭锁、电气闭锁动作准确可靠；机械闭锁、电气闭锁动作准确可靠机械闭锁、电气闭锁动作准确可靠详见高压调试记录（35kV开关柜试验报告档号：H160-841.01-0013第7.0.2条成套柜的接地母线应与主接地网连接口J靠接地母线应与主接地网连接采用-40×4mm扁钢连接口J靠、牢固接地装置施工质量验评记录表7-2-1业主项目部核查结论：监理检查意见：施工单位自查意见：业主项目经理：年月日总监理工程师：年月日施工项目经理：年月日注：执行情况一栏应根据执行要素要求填写关键数据或是否执行（填“已执行”或“未执行”）1#变压器安装施工质量强制性条文执行记录表施电表4、10、20工程名称中广核达拉特光伏领跑基地100兆瓦3号项目工程施工单位内蒙古鑫祥电力工程有限责任公司项目经理魏永志监理单位吉林省隆祥工程建设监理有限责任公司总监理工程师鲍恩义建设管理单位中广核（达拉特旗）新能源有限公司业主项目经理崔贵明序号强制性条文内容执行要素执行情况相关资料电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50148-20101Iififw详见主变本体安装三维冲撞记录值n¾编号：ITTX:0.1/0.0/0.2gY:0.6/0.5/0.3gZ:0.3/0.2/0.5g27rsmoIrfii4Its0,舒/拈灌MPa50.E现场检验充氮运输、氮气压力值为0.03MPa>详见检查记录表4.0.3主变破氮前压力检查记录备用气体瓶数量S压力奇戚现场检驳现0.第褥MPa3撼蹴建翻犍蝌否C吊蔓箱:0mm现场施工记录4hmwi8¾Bwlwf¾o4stlFllltfitS8后仃斤患1I带，&详见冲撞记录编号：ITT第4.9.1条击穿电压试验试验合格见变压器油试验报告绝缘油必须按现行的国家标准电气装置安装工程电气设备交接试验标准(GB50150)的规定试验合格后，方可注入变压器中。油中含气量的测量无内科检KZ-2018-0068第4.9.6条在抽真空时，必须将不能承受真空下继续强度的附件与箱隔离，对允许抽同样真空度的部件，应同时抽空；真空泵或真空机组应有防止突然停止或应有防止停止或因误差操作而造成引起真空泵油倒灌的措施。抽真空时应有防止突然停止或应有防止停止或因误差操作真空泵油倒灌的措施现场设备用电源，防止真空泵突然停止详见主变安装施工方案编号：SJSB3-SG-ZB-006档号：H120-830.02-0103第4.12.1条变压器、电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入运行。业主项目经理应包括以下内容和要求：3.事故排油设施应完好，消防设施齐全。事故排油及消防设施事故油池设施完好齐全、兀好事故油池施工记录见土建油池施工记录表6-7-75.变压器本体应两点接地。中性点接地引出后，应有2根接地引线与主接地网的不同干线连接，其规格应满足设计要求。站用变接地：2根接地引线与主接地网的不同干线连接采用-50X6扁钢两点接地，固定可靠见设备接地装置安装记求表表L0.26.铁芯和夹件的接地引出套管、套管的末屏接地应铁芯夹件接地引出套管接地方式采用-50×6mm镀锌扁钢详见主变整体检查表1-1-5符合产品技术文件的要求；电流互感器备用二次线圈端子应短接接地;套管顶部结构的接触及密封应符合产品技术文件的要求。可靠接地套管顶部密封检查无渗漏、密封完好5第4.12.2条1.中性点接地系统的变压器，在进行冲击合闸时，其中性点必须接地。中性点接地在冲击合闸前检查主变中性点接地方式：单独接地、淡蓝色相序可罪详见主变整体检查表l-l-56第5.3.1条互感器安装时应进行卜列检查：气体绝缘的互感器应检查气体压力或密度符合产品技术文件的要求,密封检查合格气体继电器、继电器检查情况现场已检验、检验单位内家L科高电力技术检测有限公司检验项目合格、气体继电器、继电器报审记录：SG-SJ-JDQ-OO1后方可对互感器充SF6气体至额定压力静置24h后进行SF6气体含水量测量并合格。气体密度表、继电器必须经核对性检查合格。检验项目：1 .外观检查2 .干簧接点接触电阻3 .绝缘电阻4 .绝缘强度5 .流速整定7第5.3.6条互感器的下列各部位应可靠接地：1.分级绝缘的电压互感器，其一次绕组的接地引出端子，电容式电压互感器的接地应符合产品技术文件的要求。2 .电容性绝缘的电流互感器，其一次绕组末屏的引出端子，铁芯引出接地端子。3 .互感器的外壳。4 .互感器的备用二次绕组端子应先短路后接地。5 .倒装式电流互感器二次绕组的互感器接地点有两根与主地网不同地点连接的接地引下线接地方式检查，符合规范要求详见施工记录金属导管。6.应保证工作接地点有两根与主地网不同地点连接的接地引下线。业主项目部核查结论：业主项目经理：年月日监理检查意见：总监理工程师：年月日施工单位自查意见：施工项目经理：年月日注：执行情况一栏应根据执行要素要求填写关键数据或是否执行（填“已执行”或“未执行”）配电盘安装施工质量强制性条文执行记录表施电表7、22、20施工单位内蒙古鑫祥电力工程有限责任公司项目经理魏永志监理单位吉林省隆祥工程建设监理有限责任公司总监理工程师鲍恩义建设管理单位中广核（达拉特旗）新能源有限公司业主项目经理崔贵明序号强制性条文内容执行要素执行情况相关资料电气装置安装工程低压电器施工及验收规范GB50254-2014接地方式：两端接地，1Iifia明显接地点，接地采用-506mm镀锌扁钢可靠接地安装记录表表1.0.2、表3.0.2工程名称中广核达拉特光伏领跑基地IOO兆瓦3号项目工程2瞿。s¾第二<SitS接线正确、安装在相线上、符合规范规定现场检验合格详见建筑电气施工方案:SJSB3-SGDQ-OOl业主项目部核查结论：业主项目经理：年月日监理检查意见：总监理工程师：年月日施工单位自查意见：施工项目经理：年月日注：执行情况一栏应根据执行要素要求填写关键数据或是否执行（填“已执行”或“未执行”）电缆线路施工质量强制性条文执行记录表施电表6工程名称中广核达拉特光伏领跑基地100兆瓦3号项目工程施工单位内蒙古鑫祥电力工程有限责任公司项目经理魏永志监理单位吉林省隆祥工程建设监理总监理工鲍恩义有限责任公司程师建设管理单位中广核（达拉特旗）新能源有限公司业主项目经理崔贵明序号强制性条文内容执行要素执行情况相关资料电气装置安装工程电缆线路施工及验收规范GB50168-2006第4.2.9条金属电缆支架全长均应有良好的接地。全长接地采用-50X6镀锌扁钢与主地网焊接，并做防腐措施电缆支架（桥架）制作及安装记录表1.0.32第5.2.6条直埋电缆在直线段每隔50100m处，电缆接头处，转弯处，进入建筑物等处，应设置明显的方位标准或标桩。标志桩设置明显桩：10X500mm标志、明显清晰直埋电缆敷设记录表6.0.33第7O.1条对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工。施工措施采用普通防火有机堵料，孔洞封堵严密且JL艺美观电缆防火与阻燃施工记录表表5.0.2业主项目部核查结论：业主项目经理：年月日监理检查意见：总监理工程师：年月日施工单位自查意见：施工项目经理：年月日注：执行情况一栏应根据执行要素要求填写关键数据或是否执行（填“已执行”或“未执行”）接地装置制作与安装施工质量强制性条文执行记录表施电表8、9、14工程名称中广核达拉特光伏领跑基地IOO兆瓦3号项目工程施工单位内蒙古鑫祥电力工程有限责任公司项目经理魏永志监理单位吉林省隆祥工程建设监理有限责任公司总监理工程师全站电缆施工建设管理单位中广核（达拉特旗）新能源有限公司业主项目经理电缆施工序号强制性条文内容执行要素执行情况相关资料电气装置安装工程接地装置施工及验收规范GB50169-20161-1Cr62-:7/>-J>d-Ir->rlHA-7rrdz*Zz、二二，J/二/>l¾ls蜀去变电站的金音羲。器的二次绕fciSfife（换流站）SsSi8健装置的金属意热设备的金属jo电霸蠢普地洛万明21.¾1¾P喻t接地电阻测试记录：详见H160-841.02-OOl电缆接地检查记录表2.0.22IiPi接地连接P接地装置安装记录表表L0.231接地网敷设单独接地屋外接地装置安装记求表表1.0.2业主项目部核查结论：监理检查意见：施工单位自查意见：业主项目经理：总监理工程师：施工项目经理：年月日年月日年月日注:执行情况一栏应根据执行要素要求填写关键数据或是否执行(填“已执行”或“未执行”)高压电器设备安装施工质量强制性条文执行记录表施电表3、7、12、15工程名称中广核达拉特光伏领跑基地IOO兆瓦3号项目工程施工单位内蒙古鑫祥电力工程有限责任公司项目经理魏永志监理单位吉林省隆祥工程建设监理总监理工程鲍恩义有限责任公司师建设管理单位中广核（达拉特旗）新能源有限公司业主项目经理崔贵明序号强制性条文内容执行要素执行情况相关资料电气装置安装工程高压电器施工及验收规范GB50147-20101表4.1.1条4.断路器及其操动机构的联动应正常，无卡阻现象;分、合闸指示应正确；辅助开关动作应正确可靠。5.密度继电器的报警、闭锁值应符合产品技术文件的要求，电气回路传动应正确。6.六氟化硫气断路器联动操作试验是否正确。分、合闸指示、辅助开关动作是否正确可.r罪。分合闸指示正确、辅助开关动作正确可靠详见高压调试报告（分合闸试验）档号：H160-841.01-001密度继电器检验报警、闭锁值应符合产品技术文件的要求密度继电器报警、闭锁值正常详见出厂记录：SXM9-QD-KX-020密度继电器复检合格报告编号：WS/内科电-2018-034六氟化硫气体含水量检验现场检验是否渗漏含水量：0.002UL/L现场检验无SF6气体复检检验项目合格,检验体压力、泄漏率和含水量应符合现行国家标准电气装置安装工程电气设备交接试验标准GB50150及产品技术文件的规定。漏点编号：内科检/KZ-2018-0OOlO2第5.2.7条GIS元件安装应在制造厂技术人员指导下按产品技术要求进行，并应符合下列要求。6.预充氮气的箱体应先经排氮，然后充干GIS元件安装应在制造厂技术人员指导下按产品技术要求进行预充氮气的箱体应先经排氮，然后充干燥空气、人员不进行内部检查GIS设备安装记录表3-1-2燥空气，箱体内空气中的氧气含量必须达到18%以上时,安装人员才允许进入内部检查或安装。第5.6.1条在验收时应进行卜列检查。4.GIS中的断路器、隔离开关、接地开关及其操动机构验收时对GlS中的断路器、隔离开关、接地开关及其操动正常、有相详见高压调试报告（分合闸试验）档号：H160-841.01-0013的联动应正机构、密度继电器应试验报告密度继电器常、无卡阻现象；分、合闸指示应正确；辅助开关机电气闭锁应动作正确、可靠。4,密度继电器的报警、闭锁值六氟化硫气体漏气率和含水量是否正常记录复检合格报告编号：WS/内科电-2018-034SF6气体复的报警、闭锁值应符合规定，电气回路传动应正确。5.六氟化硫气体漏气率和含水量，应符合现行国家标准电气装置安装工程电气设备交接试验标准GB50150及产品技术文件的规定。检检验项目合格,检验编号：内科检/KZ-2018-000104第6.4.1条验收时，应进行卜列检查：1,真空断路器与操作机构联动应正常、无真空断路器与操作机构联动试验是否与卡阻、分合闸指示是否正确无卡阻、分合闸指示正确详见高压调试报告（分合闸试验）档号：H160-841.01-001卡阻；分合闸指示应正确；辅助开关动作应准确、可靠；2.高压开关柜应具备防止误操作的“五防”功能。“五防”装置是否齐全齐全1.防止带负荷分合隔离开关。2 .防止误入带电间隔。3 .防止误分、合断路器。4 .防止带电挂接地线。5 .防止带接地线合闸。齐全、具备条件齐全、符合要求业主项目部核查结论：业主项目经理：年月日监理检查意见：总监理工程师：年月日施工单位自查意见：施工项目经理：年月日注：执行情况一栏应根据执行要素要求填写关键数据或是否执行（填“已执行”或“未执行”）37
