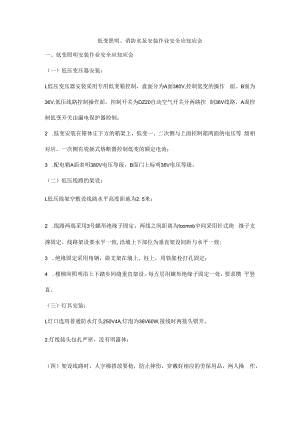

低变照明、消防水泵安装作业安全应知应会一、低变照明安装作业安全应知应会（一）低压变压器安装：L低压变压器安装采用专用低变箱控制，盘面分为A面380V,控制低变的操作 面。B面为36V,低压线路控制操作面。控制开关为DZ20自动空气开关分两路控 制36V线路，A面控制低变开关由漏电保护器控制；2 .低变安装在箱体正下方的箱架上，低变一、二次侧与上面控制箱两面的电压等 级相对应。一次侧有瓷插式熔断器控制低变的额定电流；3 .配电箱A面表明380V电压等级，B面门上标明36V电压等级。（二）低压线路的架设：L低压线架空敷设线路水平高度距地为2. 5米；2 .线路两端采用3号蝶形绝缘子固定，两线之间距离为Ioomnb中间采用针式绝 缘子支撑固定。线路架设要水平一致,沿墙上下部位为垂直架设间距与水平一致;3 .绝缘固定采用角钢，做支架在墙上、柱上，用铁胀栓打孔固定；4 .楼梯间照明沿上下踏步间缝垂直架设。每五层用蝶形绝缘子固定一处，要求横 平竖直。（三）灯具安装：L灯口选用普通防水灯头250V4A,灯泡为36V60W,接线时两接头错开。2.灯线接头包扎严密，没有明露体；（四）架设线路时，人字梯搭放要稳，防止摔伤，穿戴好相应的劳保用品，两人操 作，持证上岗。二、消防水泵安装作业安全应知应会L消防泵电源由现场总配电箱总开并上口引接，配电柜内安装一块IOOA漏电开 关控制电源电缆；2 .消防水泵房安装一台控制配电箱，其额定电流为IoOA。控制箱底口距操作平 台高度为0.8米，操作平台距地高度为0.5米。配电箱用螺丝固定在箱腿上，底 部用木螺丝固定在平台上；3 .水泵控制柜与控制箱并列安装；4 .检查控制柜内各电器完好，摇测水泵电机绝缘电阻值符合标准要求；5 .配电室一水泵房电缆在结构楼层部位采用串钢管保护，配电室至结构主体位采 用埋地敷设，埋设深度为0 7米。电缆上下左右均匀铺50mm厚细砂，上面用红 机砖满铺保护，回填细土；6 .电缆选用防水橡套电缆。电缆接线采用铜质接线端子压按；7 .水泵电机接线调试时，检查接线无误后进行，先检查电源电压正常，合闸后各 指数正常。起动后检查电机运转方向与水泵所需要方向要一致，声音要正常；8 .试运转正常后，待检查验收合格后方可投入使用。
