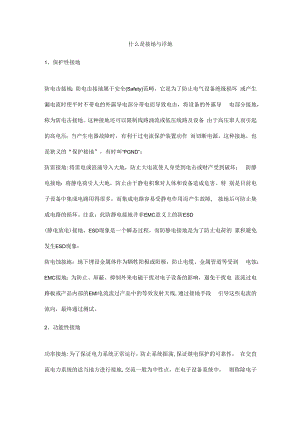

什么是接地与浮地1、保护性接地防电击接地：防电击接地属于安全(Safety)范畴，它是为了防止电气设备绝缘损坏 或产生漏电流时使平时不带电的外露导电部分带电而导致电击，将设备的外露导 电部分接地，称为防电击接地。这种接地还可以限制线路涌流或低压线路及设备 由于高压窜人而引起的高电压；当产生电器故障时，有利于过电流保护装置动作 而切断电源。这种接地，也是狭义的“保护接地”，有时叫“PGND”；防雷接地:将雷电或浪涌导入大地，防止大电流使人身受到电击或财产受到破坏； 防静电接地：将静电荷引人大地，防止由于静电积聚对人体和设备造成危害。特 别是目前电子设备中集成电路用得很多，而集成电路容易受静电作用而产生故障, 接地后可防止集成电路的损坏。注意：此防静电接地并非EMC意义上的防ESD(静电放电)接地，ESD现象是一个瞬态过程，而防静电接地是为了防止电荷的 累积避免发生ESD现象；防电蚀接地：地下埋设金属体作为牺牲阳极或阳极，防止电缆、金属管道等受到 电蚀；EMC接地：为防止、屏蔽、抑制外来电磁干扰对电子设备的影响，避免干扰电 流流过电路板或产品内部的EMI电流流过产品中的等效发射天线,通过接地手段 引导这些电流的流向，最终通过测试。2、功能性接地功率接地:为了保证电力系统正常运行，防止系统振荡,保证继电保护的可靠性， 在交直流电力系统的适当地方进行接地,交流一般为中性点，在电子设备系统中， 则称除电子设备系统以外的交直流接地为功率地; 逻辑接地：为了确保稳定的参考电位，将电子设备中所有或局部电路的参考点作 为“逻辑地”或“0V”地，规定这一点的电压为OV,电路中其他各点的电压高 低都是以这一参考点为基准的，电路图中所标出的各点电压数据都是相对于地线 的大小。一般采用金属底板或PCB中的平面作为逻辑地。本书中将数字电路的逻 辑接地称为“工作地”或“GND”，将其他模拟信号系统的逻辑地称为“模拟工 作地“或“AGNDR屏蔽接地：将干扰源引入大地，抑制外来电磁干扰对电子设备的影响，也可减少 电子设备产生的干扰影响其他电子设备。EMC测试的时候，这个接地点通常就 是参考接地板；从接地的定义来看：EMC范畴内的接地属于功能性接地。EMC范畴内的良好接地，不仅仅是在原理 上将产品中的某一点与大地（或EMC测试中的参考接地板）相连，真正意义上 的EMC接地包含了一个频率的概念。所谓良好的接地就是要求产品接地点与大 地（或EMC测试中的参考接地板）在EMC所关心的频率范围内做到等电位连接， 也就是地线上不存在明显的压降。浮地就是在产品中没有专门的地线在电气上与大地（EMC测试中这个大地就是参 考地板）相连接。如果产品中所有的电路都没有专门的地线在电气上与大地相连 接，那么这个产品是浮地产品；如果产品中的局部电路（如被变压器、光耦等隔 离器件隔离的电路）没有专用的地线在电气上与大地或被接地的电路相连接，那 么这部分电路是浮地电路。
