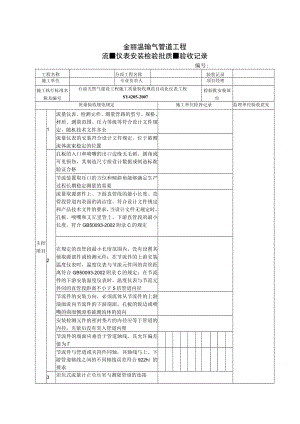

金丽温输气管道工程流仪表安装检验批质验收记录编号:工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号石油天然气建设工程施工质量验收规范自动化仪表工程SY4205-2007检验批安装部位质量验收规范规定施工单位检皆记录监理单位验收意见主控项目1流量仪表、检测元件、测量管路的型号、规格、材质、测量范围、压力等级等符合设计文件规定，随机技术文件齐全流量仪表的安装符合设计文件规定，位于被测流体流束稳定的位置2孔板的入口和喷嘴的出口边缘无毛刺、圆角或可见损伤，其制造尺寸按设计数据或制造标准验证合格节流装置取压口的方位和倾斜角能够满足生产过程长期稳定测量的需要流量取源部件上、下游直管段的最小长度、直管段管道内表面的清洁度，符合设计文件规定和产品技术文件的要求，当设计文件无规定时，孔板、喷嘴和文丘里管上、下游直管段的最小长度，符合GB50093-2002附录C的规定在规定的直管段最小长度范围内，没有设置其他取源部件或检测元件；在节流件的上游安装温度仪表时，温度仪表与节流元件间的直管距离符合GB50093-2002附录C的规定；在节流件的下游安装温度仪表时，温度仪表与节流元件间的直管段距离不小于5倍管道内径节流件的安装方向，必须流体从节流件的上游端面流向节流件的下游端面，孔板的锐边或喷嘴的曲面侧迎着被测流体的流向安装检测元件的密封垫片的内径应等于管道的内径，夹紧后没有突入管道内壁节流件的端面应垂直于管道轴线，其允许偏差值为节流件与管道或夹持件同轴，其轴线与上、下游管道轴线之间的不同轴线误差符合922h）的要求3差压式流量计正负压室与测量管道的连接正确，引压管道倾斜方向和坡度以及过滤器、消气器、隔离器、冷凝器、沉降器、集气器的安装符合设计文件的规定工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号石油天然气建设工程施工质量验收规范自动化仪表工程SY4205-2007检验批安装部位质量验收规范规定施工单位检查记录监理单位验收意见主控项目3流量取源部件、引压管路的安装、耐压与严密性试验符合设计文件规定流量取源部件的安装不使仪表承受机械应力接线正确牢固、导电良好、绝缘良好4防爆、隔离、冲洗、密封和接地措施符合设计文件规定般项目1仪表外观完整、附件齐全，安装位置便于观察、操作维护仪表的可读性符合设计文件规定保温箱、保护箱的安装标高符合设计文件规定，固定牢固、平正集中安装的仪表、保温箱、保护箱排列整齐、美观2仪表支架的材质、规格符合设计文件规定仪表的安装支撑方式符合设计文件规定，固定牢固3转子流量计应安装在无振动的管道上，其中心线与铅垂线间的夹角不应超过2°,被测流体流向为自下而上，上游直管段长度不宜小于2倍管道直径靶式流量计的靶中心应与管道轴线同心，靶面应迎着流向且与管道轴线垂直，上下游直管段长度符合设计文件规定超声波流量计的被测管道内壁没有影响测量精度的结垢层或涂层电磁流量计的外壳、被测流体、管道连接法兰三者之间的等点位连接和接地符合随机技术文件的要求质量流量计的安装方式能够满足对被测流体的正确测量专用信号电缆长度符合设计文件规定或随机技术文件的要求均年角片并可不留E管流量计的总压测孔应迎着流向，其名允许偏差值不大于3°,检测杆应通过当直于管道中心线，其偏离中心与轴线耳直的误差均不大于3°工程名称分项工程名称验Q攵记录施工单位专业负责人项目经理施工执行标准名称及编号石油天然气建设工程施工质量验收规范自动化仪表工程SY4205-2007检验批安装部位质量验收规范规定施工单位1检查记录监理单位验收意见般项目4仪表位号标志牌符合设计文件规定检测元件上标有“十”号的一侧在被测流体流向的上游侧，当用箭头标明流向时，箭头的指向与被测流体的流向一致电缆头及接线整齐、美观，编号齐全、符合设计文件规定施工单位检查结果质检员年月日监理单位验收结论监理工程师年月日
