MPK708C调试-上电和检查落实情况.docx

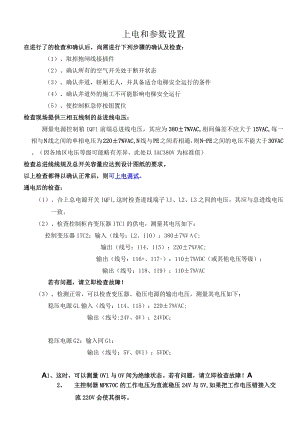

上电和参数设置在进行了的检查和确认后，尚需进行下列步骤的确认及检查：（1）、取掉抱闸线接插件（2）、确认所有的空气开关处于断开状态（3）、确认井道，轿厢无人，并具备适合电梯安全运行的条件（4）、确认井道外的施工不可能影响电梯安全运行（5）、使控制柜急停按钮置位检查现场提供三相五线制的总进线电压：测量电源控制箱IQFl前端总进线电压，其应为380±7%VAC,相间偏差不应大于15VAC,每一相与N线之间的单相电压为220±7%VAC,N线与PE之间若相通，则N-PE之间的电压不能大于30VAC。（因各地区电压等级可能略有差异，此处以3AC380V为标准值）检查总进线线规及总开关容量应达到设计图纸的要求。以上检查都得以确认正常后，则可上电调试。通电后的检查：（1）、合上总电源开关IQFl,这时检查进线端子LI、L2、L3之间的电压，其应与总进线电压一致。（2）、检查控制柜内变压器ITCl的供电，测量其电压如下：控制变压器1TC2：输入（线号：L2、110）：380±7%VC;输出（线号：114、115）：220±7%VAC;输出（线号：116+、117-）：110±7%VDC（或其他电压等级）；输出（线号：118、119）：110±7%VAC若有问题，请立即检查故障！（3）、检测正常，可以检查变压器、稳压电源的输出电压，测量其电压如下：稳压电源GL输入（线号：114、115）：220±7%VAC;输出（线号:24V、0V）：24VDC；稳压电源G2：输入同G1；输出（线号：5V、0V1）：5VDC；A1、这时，可以测量OVl与OV间为绝缘状态。若有问题，请立即检查故障！A2、主控制器MPK70C的工作电压为直流稳压24V与5V,如果把工作电压错接入交流220V会使其损坏。主控制器显示和菜单设定：(1)显示如果稳压电源Gl、G2的输出正确。主控制器显示操作主页：LiftConl丁OIIeTMPK708按一下Enter键，将进入到主控制器的主界面中:以下是左/右下角状态的对应说明：自动(AUTO)检测(TEST)消防(FIRE)地震(SEISM)司机(MANUAL)满载(FULLY)超载(OVER)轻载(LIGHT)自学习(Learnning)锁梯(LOCK)以下是右下角状态的对应说明：开门(OPEN)关门(CLOSE)(2)、菜单在主界面中，按一下Enter键即可以进入选择主菜单的模式，例如:ULLSL菜单序号CONFIGIOPBfl电梯状态菜单序号中：第一位数字表示主菜单，第二位数字表示主菜单下的相应子菜单。此时，可按“t”和“I”键来选择主菜单项，ESC键退出选择主菜单返回到主界面中,Enter键进入到选择子菜单项。(3)、上电设定(对于参数设置还可参件MPK708C系统电梯参数设置说明)主控制器共有10个主菜单，按“f“I”键来改变主菜单选项，确定选项后按Enter键进入到该菜单的子菜单中，进入到子菜单后的操作与在主菜单时的操作相同。编辑模式下，按“f”键来改变参数值，确定参数值后按Enter键保存参数值，Esc键放弃修改。控制器中所有参数出厂前己初步设置了默认值，但有些参数必须根据现场情况重新设置。主菜单：配置(CONFIG)时间设置(TIME)层站设定(STATloN)呼梯菜单(CALL)输入输出(IO)门(DOOR)故障记录(ERRORHISTORY)密码(PASSWORD)脉冲监控(PULSEMONITOR)输入选择(INPUTSELECT)下面将描述一些菜单的功能及设定。A、配置菜单(CONFlG)按Enter键，就进入到CONFlG菜单的子菜单：ADDRESS：选择范围0T5,主要用于设定电梯并联、群控或远程监控时各电梯的地址。(两梯并联时只要其中一台设为1、另一台设为2即可)。CONNECT：OFF-LINE为电梯正常工作模式；ON-LINE为自动呼梯工作模式。SPEED：选择主控制器的速度输出，选择V<1.5mS,微机只输出一个速度信号VI;若V>1.6ms,微机输出两个速度信号VkV2；若V>2.0ms,微机输出三个速度信号VkV2、V3o（现场需要输出的速度数与实际额定速度无关）FLOORDISPLAY：设定各楼层的显示方式，按ENTER键进入以下界面：修改显示方式时，只需按ENTER键，出现修改光标符号，再通过“t“I”键来修改其值，修改完毕后按Enter键保存修改结果，ESC键放弃并退出修改状态。所有可显示字符列表如下：064,AZ,-1-9,1A,2A,IB,2B,IS,2S,Al,A2,A3,Bl,B2,B3,El,E2,F1,G1,G2,UB,DB,PB,LG,LI,L2,Ml,M2,Pl,P2,P3,SI,S2,S3,SS,RC,5A,8A,3A,RG,PH,JP,NJ,GH,MP,GF,TZ,NF,SB,3B,P4,P5,B4,B5,UGDATE：可设置当前系统日期。TIME：可设置当前系统时间。LEARNlNG:设置自学习功能。MANUALDOOR：设置司机状态下关门状态。OFF模式：需要长按关门；ON模式：点动关门。MANUALDIRECTlON：设置司机状态外呼是否截停电梯。OFF模式：外呼不能截停电梯；ON模式:外呼可截停电梯。Converiveselect：SlEl为SIEl变频器、MlCoCoNTROL为MICo变频器DIFERFLOOR：错层并联,下端错层层站数，两台电梯同时设定。默认值00。可设定值为1或2。此参数需要在检修状态下进行更改。SOFTWAREVERSION:V0.0,显示系统软件版本。PULSESPR:00128运行曲线显示分辨率。B、时间设置菜单（TIME）STOP：方向/使能释放时间，默认值3.5sOSTART：未使用，默认值0。BRAKE：未使用。DOOROPEN：设置开门的时间,默认值2.1S。DOORCLOSE：设置自动关门的时间，默认值5s。OPENPROTECT：设置开门保护的时间，当开门限位因故障不能断开时，可设置此保护时间值,门机停止继续开门，避免了门机因长时间通电而损坏的危险，默认值8s。CLOSEPROTECT：设置关门保护的时间，当门锁或关门限位因故障不能接通或断开时，可设置此保护时间值使门机停止关门，并重新开门，默认值8s。RINGING：设置司机状态下，有外呼信号时，蜂鸣器响的时间，默认值1s。GONG：到站钟信号持续时间，默认值1sOSPEEDSTOP：停车保护，默认值0.9s。FLOORPROTECT：单楼层保护时间，默认值13s。TIME1：安全触板一直动作，蜂鸣器鸣响时间，默认值10s。TIME2：运行时间限制器，默认值60s(需要根据具体电梯运行设置)。TIME3：1)备用。RUNTIMES：记录电梯运行次数。C、基站的设定(STATION)BASE：设置并联电梯的基站及锁梯层站，此基站的楼层值按绝对楼层设定。FIREHOUSE：设置电梯处于消防状态时，返回那一层站，此数值按绝对楼层设定。HIGHEST：此值由自学习得来，不需要设置。WAIT(1)：设置并联时，平时在那一楼层等候。WAIT(2)：备用REPLYSTATION：设置响应的楼层数。36REPLAYSTATON1111111111111111111111111111111111111111111111111111111111111111AUTO1以二进制数字表示，“1”表示响应,：“0”表示不响应。D、呼梯菜单(CALL)本菜单可直接观察或登记各楼层的呼梯信号，也可监控并修改从电梯的外呼登记进来的信号。登记呼梯信号后，当电梯运行到该层站后，该呼梯信号会自动清除。子菜单：上呼（UPCALL）下呼（DOWNCALL）内选（CARCALL）E、输入输出菜单（10菜单）本菜单可以监控主控制器I/O状态,监控轿厢内选板I/O状态。F、开门菜单（DoOR）DOOR1：设置1#门可以开门的楼层，it:可以开门，“0”：不可以开门。DOOR2：设置2#门（如果有）可以开门的楼层，“1”：可以开门，“0”：不可以开门。G、故障记录菜单（ERRORHISTORY）故障出现时，液晶屏下面会滚动显示故障代码和故障原因，如下。MPK708主控制器可以记录50个历史故障，通过本菜单可查看到出现故障时电梯的运行次数和故障原因。H、密码菜单（PASSWoRD）MPK708设置有维保、调试、公司三级密码菜单，在相应的密码级别下可以进行相应的调试工作。进入操作状态以后，重新来电或经过15分钟没有任何按键，必须重新输入密码，才可重新操作。L、脉冲监控菜单（PULSEMONITOR）CURRENT：只读参数，显示当前脉冲数。在显示状态下按动“ENTER”键，可以显示运行曲线。RUN_IN：记录1/4的隔磁板长度，（调试方法见后）。DEL.!DISTANCE：Vl速度的减速距离。DEL.2DISTANCE：V2速度的减速距离。DEL.3DISTANCE:V3速度的减速距离。FLOOR：各层站的脉冲数。按Enter键后进入查看脉冲数的方式:层妙值=96=PULSEM叫TORI层站脉冲值FLOOR：x030002356AUTO1按“t”或“I”键可查看各层的脉冲数，此数值调试时只作为只读项。DEL.V2PERMIT(XDL)：保持默认值。DEL.V3PERMIT(XDL)：保持默认值。RUNV2Dis(×DL):运行V2速度的层站高度。RUNV3Dis(XDL):运行V3速度的层站高度。DOORLENGTH(MM)：M、输入选择菜单(INPUTSELECT)GOINGBACK:自动返回基站设定00：不返基站XX:返基站时间(单位分钟)BRAKE:该值为ON时，10.6为机械抱闸检测点输入，当该值为OFF时无此功能。DISTURBPRO:按钮防捣乱，防止同时按多个内选信号。DISTURBNUM:防捣乱数设定1-8,当同时按下多个内选信号时，系统不登记。FIREMODE:消防模式菜单：按二进制设置，输入相应的十进制数,初始化为0。00：显示“火”字样01：显示“F”字样04：俄罗斯火灾模式，显示“兀”字样SAFEEDGE：未使用CONTROLMODE：控制模式菜单：按二进制设置，输入相应的十进制数,初始化03。03:中国模式，备用电源时返基站后电梯不运行19：中国模式，备用电源时返基站后电梯可继续运行01：俄罗斯模式，备用电源时返基站后电梯不运行一17：俄罗斯模式，备用电源时返基站后电梯可继续运行RE-LEVELING：默认值为OFF；有再平层功能选择ONPRE-OPEN：默认值为OFF；有提前开门功能选择ONPMCARD：默认值为OFF；有提前开门或再平层时为ONOPEN-METHOD：开门方法选择0表示单门机单操纵箱。1表示双操纵箱双门机或单门机场合，要求两个门机同时开关，若只有一个门机，第二安全触板13.0要短接。2表示双操纵箱双门机，要求门机分别控制。REPAIROPEN：检修开门方式0检修在所有区间可以开门。1检修只在平层区可以开门。2检修不可以开门。GROUP：OFF,无群控功能。0N,有群控功能。MONITOR：OFF,无群控功能。0N,有群控功能。ARRIVELAMP：OFF,无报站灯功能。0N,有报站灯功能。ERROROPENTIMES：故障开门次数，该值为0时，该功能取消，当大于0时，若关门不到位次数超过该设定值，则停止自动关门，若按关门按钮，则重新尝试关门。TIME4：默认0s。设置检修运行时断开速度信号后方向保持的时间，初始化为0,一般异步电机该值为0,同步电机该值为12秒，需外围线路配合。用于防止电梯检修停止时溜车。FORCECLOSE：OFF,无强迫关门功能。0N,有强迫关门功能。TESTTIME：备用。CLOSELAMP：节电照明关灯时间，经过此时间仍无人使用电梯时，自动关闭轿厢灯。RUNMODE：运行模式，设置一些功能的使用。00：无功能A,无功能B01：功能A,电机热检测02：功能B,电子称量03：功能A+B以上，是主控制器的菜单选项，上电以后只进行个别菜单的设置（前面已经提到），在以后的章节中将继续就相关菜单的设定进行描述。4.7、 安全回路确认：主控制器得电以后，进行安全回路的调试确认。在轿顶检修处于'检修'时，进行安全回路的调试，确认以下条件：a、三相输入电源相序正确，相序继电器指示灯亮。b、机房5SB5、底坑5SB6、轿顶5SB3急停未动作。c、其余安全回路均未动作。满足以上条件时，安全回路有效。同时，在主控制器菜单项（K）中，打开输入（I）点监控页面，3.3为高亮时安全回路有效。如果正常显示不正确或有故障显示，应及时处理，才可以进行下一步的调试工作。4.8、 确认上电以后变频器的正常工作状态：（1）键盘标识变频器键盘是由LCD显示器、7个指示灯和功能键的组成。由指示灯可以判断变频器驱动信号的状态，其内容如下：名称颜色功能-Torque黄变频器输出转矩为负+Torque黄变频器输出转矩为ALARM红变频器故障ENABLE绿变频器使能Zerospeed黄电机的转速为零Limit黄变频器运行在电流限幅情况下Shift黄激活按键第二项功能注：变频器的具体操作说明另见SIEI变频器操作说明（2）、上电正常显示R:0S:MONITOR0或者按SHIFT键后按动HOME键，出现上面页面。上页面为变频器的监控页面。4.9、 变频器参数的初步设置：A、Monitor（监控）作用：监控变频器运行参数监控主要内容列表：Monitor：名称内容单位/备注Outputcurrent输出电流AOutputpower输出功率KW/KVANormSpeed运行速度rpmI/Ostatus：名称内容单位/备注DI7654321E输入状态E：使能1、2：方向4、5、6：速度与图纸对应。DO3210输出状态0：运行接触器1：抱闸接触器2：变频器故障与图纸对应。Advancedstatus：其他监控参数。DriverIDstatus：变频器IDoAlarmlog：此功能提供了30个变频器错误或者系统错误信息，同时显示时间和数据信息。Alarmlogclear：故障清除。B、Startup（初始菜单）Startupconfig：一Entersetupmode-Drivedata（驱动参数）根据电机参数、驱动此时进行设置。一Motordata（电机参数）JAUtOtUne（自整定）电机自整定时使用。-Loadsetup：电机、驱动参数改变以后，系统自动询问是否LOad,选择Yes/No。一Mechanicaldata：曳引参数，此时进行设置。-Weights：轿厢、对重等参数，此时进行设置。-Encodersconfig：编码器配置设定（标准参数设置）。一Motorprotection：电机保护设定（标准参数设置）。一BUprotection：BU保护（标准参数设置）。-Loaddefault：变频器所有参数恢复出厂默认值。一LoadSaVed:调用上次存储参数值。一Regulationmode：Fieldoriented,（标准参数设置）。Saveconfig：参数修改后，必须进行存储。C、Travel（运行菜单）Speedprofile一Smoothstartspd：lmmsMultispeed07：根据图纸、现场调试设定相应速度值。一Maxlinearspeed：此参数为只读参数，显示最大线速度（Inm/s）。RampprofileMR0：此参数为运行斜率设置，本手册使用默认参数组MR0,具体调试方法见以后章节。Liftsequence：运行时序，（标准参数设置）。Speedreggains：速度增益调节。Speedthreshold：速度增益设定范围（按照标准参数设置）。Rampfunction：斜率作用（标准参数设置）。Saveparameters：参数存储。D、RegulationParam（调节参数）：不需要特别调节，如需调节在技术人员指导下进行。E、I/Oconfig（I/O配置）：变频器I/O点配置（标准参数设置）。注：有关系统参数的具体设置说明请参考MPK708C系统电梯参数设置说明。
