30MW渔光互补光伏电站项目电气电容电流计算书.docx

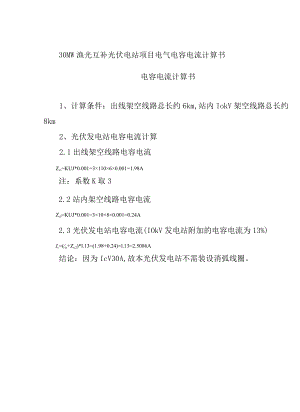

30MW渔光互补光伏电站项目电气电容电流计算书电容电流计算书1、计算条件：出线架空线路总长约6km,站内IokV架空线路总长约8km2、光伏发电站电容电流计算2.1出线架空线路电容电流Zc=KUJ*0.001=3×110×6×0.001=1.98A注：系数K取32.2站内架空线路电容电流Zci=KUJ*0.001=3×10×8×0.001=0.24A2.3光伏发电站电容电流(IOkV发电站附加的电容电流为13%)Ic=(c+Zc2)*l.13=(1.98+0.24)×l.13=2.5086A结论：因为IcV30A,故本光伏发电站不需装设消弧线圈。附件2站用电负荷统计表序号名称单位容量(kW)介数安装运行安:1配电室动力电源5012安保监控电源113消防报警电源114UPS电源515直流屏电源516高压开关柜小母线0.75107水泵动力电源1519HOkV设备电源1.5Pl=116kW10IOkV开关柜加热0.41911IlokV间隔加热3.51P2=10.9kW12升压站场地照明电源13配电室照明电源14其他照明电源P3=14kWSK1P1+P2+P3式中：S一所用变压器容量(kVA)；K1一所用动力负荷换算系数，一般取Kl=O.85；P1一所用动力负荷之和(kW)；P2一所用电热负荷之和(kW)；P3一所用NSjsl=O.85X116+10.9+14=123.5(kVA)逆变升压单元负荷计算表名称单位容量(kW)台数容量(kW)安装运行安装、一/臼逆变器动力电源428通讯及升压变辅助电源111Pl=9kWK1一所用动力负荷换算系数，由于本项目逆变器均为同时工作，取Kl=1；P1一所用动力负荷之和(kW)；Sjs2=l×9=9(kVA)经以上计算，本工程站用电容量为SjS=SjSI+24*Sjs2=3395,拟配置站用变压器容量为40OkVA两台(一备一用)。
