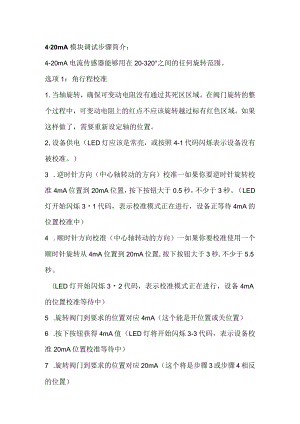

1_Valvetop 4-20mA 功能块调试步骤.docx

420mA模块调试步骤简介：4-20mA电流传感器能够用在20-320°之间的任何旋转范围。选项1：角行程校准1.当轴旋转，确保可变动电阻没有通过其死区区域。在阀门旋转的整个过程中，可变动电阻上的红点不应该旋转越过标有红色区域。如果这样做了，需要重新设定轴的位置。2,设备供电（LED灯应该是常亮，或按照4-1代码闪烁表示设备没有被校准。）3 .逆时针方向（中心轴转动的方向）校准一如果你要逆时针旋转校准4mA位置到20mA位置，按下按钮大于0.5秒，不少于3秒。（LED灯开始闪烁31代码，表示校准模式正在进行，设备正等待4mA的位置校准中）4 .顺时针方向校准（中心轴转动的方向）一如果你要校准使用一个顺时针旋转从4mA位置到20mA位置,按下按钮大于3秒,不少于5.5秒。（LED灯开始闪烁32代码，表示校准模式正在进行，设备4mA的位置校准等待中）5 .旋转阀门到要求的位置对应4mA（这个能是开位置或关位置）6 .按下按钮获得4mA值（LED灯将开始闪烁3-3代码，表示设备校准20mA位置校准等待中）7 .旋转阀门到要求的位置对应20mA（这个将是步骤3或步骤4相反的位置）8 .按下按钮获得20mA值（LED灯将变为常亮）选项2：直行程校准1 .当轴旋转，确保可变动电阻没有通过其死区区域。在阀门旋转的整个过程中，可变动电阻上的红点不应该旋转越过标有红色区域。如果这样做了，需要重新设定轴的位置。2 .给设备供电（LED灯应该是常亮，或按照4-1代码闪烁均表示设备没有被校准。）3 .逆时针方向校准（中心轴转动的方向）一如果你要校准使用一个逆时针旋转从4mA位置到20mA位置,按下按钮大于5.5秒,不少于8秒。（LED灯开始闪烁5-1代码，表示校准模式正在进行，设备正等待校准4mA的位置）4 .顺时针方向校准（中心轴转动的方向）一如果你要校准使用一个顺时针旋转从4mA位置到20mA位置，按下按钮大于8秒。（LED灯开始闪烁52代码，表示校准模式正在进行，设备4mA的位置校准等待中）5 .旋转阀门到要求的位置对应4mA（这个能是开位置或关位置）6 .按下按钮获得4mA值（LED灯将开始闪烁3-3代码，表示设备校准20mA位置校准等待中）7 .旋转阀门到要求的位置对应20mA（这个将是步骤3或步骤4相反的位置）8 .按下按钮获得20mA值（LED灯将变为常亮）注意：在逆时针旋转应用中，可变动电阻已经被工厂设置为标准的转动范围是20°230°对应420mA位置。在顺时针旋转应用中，可变动电阻已经被工厂设置为标准的转动范围是20°-90°对应420mA位置。
