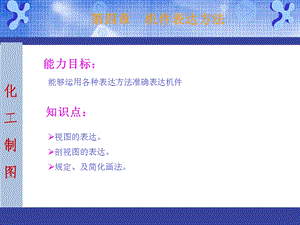

能力目标：,知识点：,能够运用各种表达方法准确表达机件,视图的表达。剖视图的表达。规定、及简化画法。,第四章 机件表达方法,4.1 视图,4.2 剖视图,4.3 断面图,4.4 其他表达方法,本章内容,第四章 机件表达方法,4.5 第三角投影法简介,4.1.1 基本视图,物体向基本投影面投射所得的视图，称为基本视图。,4.1 视图,主视图由前向后投射所得的视图。俯视图由上向下投射所得的视图。左视图由左向右投射所得的视图。右视图由右向左投射所得的视图。仰视图由下向上投射所得的视图。后视图由后向前投射所得的视图。,4.1 视图,4.1.1 基本视图,4.1.2 向视图,4.1 视图,4.1.3 局部视图,4.1 视图,局部视图是将机件的某一部分向基本投影面投射所得的视图。,按基本视图的配置形式配置,按向视图的配置形式配置,4.1.4 斜视图,4.1 视图,斜视图是机件向不平行于基本投影面的平面投射所得的视图。,4.2.1 剖视图概述,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,1.剖视图的形成,假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形，称为剖视图，简称剖视。,4.2.1 剖视图概述,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,2.剖视图的画法,（1）为使剖视图反映实形，剖切平面一般应平行于某一投影面；剖切时通过机件的对称面或内部孔、槽的轴线。（2）剖切面与实体的交线及剖切面后面的可见轮廓线均用粗实线画出。不可见轮廓线一般不画。只有当机件的结构没有完全表达清楚，若画出少量虚线可以减少视图数量，才画出必要的虚线。（3）由于剖视是假想的，所以，当某个视图被画成剖视图后，其它视图仍应按完整的机件画出。,画剖视图时，应注意以下几点：,4.2.1 剖视图概述,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,2.剖视图的画法,（4）不要遗漏剖切平面后面的可见轮廓线，如图4-10中的圆环面处于剖切平面的后面，剖切后仍属可见，故必须画出。,画剖视图时，应注意以下几点：,4.2.1 剖视图概述,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,3.剖面符号,剖视图中的剖切面与机件接触处应画上剖面符号。国家标准中规定了各种材料的剖面符号，见表4-1。,4.2.1 剖视图概述,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,4.剖视图的标注,（1）一般应标注剖视图的名称“”，(“”为大写拉丁字母或阿拉伯数字)。在相应的视图上用剖切符号表示剖切位置和投射方向，并标注相同的字母，如图如图4-11（a）所示。（2）当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略箭头，如图4-11（b）所示。（3）当单一剖切平面通过机件的对称平面或基本对称平面，且剖视图按投影关系配置，中间又没有其他图形隔开时，可省略标注，如图4-11（c）所示。,4.2.2 剖切面的种类,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,1.单一剖切面,单一剖切面指用一个剖切面剖切机件,4.2.2 剖切面的种类,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,2.几个平行的剖切平面,几个平行的剖切平面指两个或两个以上平行的剖切平面，并且要求各剖切平面的转折处必须是直角,4.2.2 剖切面的种类,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,2.几个平行的剖切平面,(1)必须在相应视图上用剖切符号表示剖切位置，在剖切平面的起止和转折处标注相同字母，剖切符号两端用箭头表示投射方向（当剖视图按投影关系配置，中间又无其他图形隔开时，可省略箭头），并在剖视图上方标出相同字母的剖视图名称“”。(2)在剖视图中，不应画出剖切平面转折处的投影。(3)用几个平行的剖切平面画出的剖视图中，一般不允许出现不完整要素。仅当两个要素在图形上具有公共对称中心线或轴线时，可以对称中心线或轴线为界各画一半。,4.2.2 剖切面的种类,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,3.几个相交的剖切面,几个相交的剖切面指用相交的剖切面（交线垂直于某一基本投影面）剖切机件。,4.2.2 剖切面的种类,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,3.几个相交的剖切面,(1)用几个相交的剖切面获得的剖视图应旋转到一个投影面上，先假想用相交剖切平面剖开机件，然后将被剖切平面剖开的结构及其有关部分旋转到与选定的投影面平行再进行投射，如图4-14所示；或采用展开画法，此时应标注“展开”。,注意问题：,4.2.2 剖切面的种类,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,3.几个相交的剖切面,(2)在剖切平面后的其他结构一般仍按原来位置投射，如图中空心圆柱上的小油孔。(3)当剖切后产生不完整要素时，应将此部分按不剖绘制，如图所示。(4)用几个相交的剖切面画出的剖视图，必须加以标注，其标注方法如图所示。,注意问题：,4.2.3 剖视图的种类,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,1.全剖视图,用剖切面完全地剖开机件所得的剖视图，称为全剖视图。,4.2.3 剖视图的种类,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,2.半剖视图,当机件具有对称平面时向垂直于对称平面的投影面上投射所得的图形可以对称中心线为界一半画成剖视图另一半画成视图，称为半剖视图。,4.2.3 剖视图的种类,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,2.半剖视图,画半剖视图应注意的问题：（1）半个视图与半个剖视图的分界线应是细点画线；（2）在半个视图中的表示内部形状的虚线，应省略不画；（3）若机件的对称面上有轮廓线时，不能作半剖视图；（4）在半剖视图中，只画出一半形状的部分，尺寸采用半标注；（5）半剖视图是全部剖开，对称表达，因此标注方法应与全剖视图相同。,4.2.3 剖视图的种类,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,3.局部剖视图,用剖切面局部地剖开机件所得的剖视图，称为局部剖视图。,局部剖视图 被剖切结构为回转体的局部剖视图,4.2.3 剖视图的种类,4.2 剖视图（GB/T4458.6-2002和GB/T17452-1998）,3.局部剖视图,画局部剖视图时应注意：（1）局部剖视图以波浪线为界，波浪线不应与轮廓线重合（或用轮廓线代替），也不能超出轮廓线之外。（2）当被剖切部分结构为回转体时，允许将该结构中心线作为局部剖视与视图的分界线。（3）当机件对称，且在图上恰好有一轮廓线与对称中心线重合时，不宜采用半剖视图，此时可采用局部剖视图。,4.3.1 断面图的概念,4.3 断面图,假想用剖切面将机件的某处切断，仅画出该剖切面与机件接触部分的图形，称为断面图，简称断面,断面图与剖视图不同之处是：断面图仅画出机件被切断面的图形，而剖视图则要求除了画出机件被切断面的图形外，还要画出剖切面以后的所有部分的投影。,4.3.2 断面图的分类及画法,4.3 断面图,1.移出断面图,画在视图轮廓之外的断面图，称为移出断面图。,移出断面的轮廓线用粗实线绘制，在断面上画出剖面符号。移出断面应尽量配置在剖切线的延长线上，或其他适当位置。,4.3.2 断面图的分类及画法,4.3 断面图,1.移出断面图,当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视图要求绘制,4.3.2 断面图的分类及画法,4.3 断面图,1.移出断面图,当剖切平面通过非圆孔会导致出现完全分离的两个断面时，这些结构按剖视图要求绘制。在不致引起误解时，允许旋转绘制,由两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开绘制。,4.3.2 断面图的分类及画法,4.3 断面图,2.重合断面,画在视图轮廓之内的断面图，称重合断面图,重合断面的轮廓线用细实线绘制。当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。,4.3.3 断面图的标注,4.3 断面图,（1）一般应用大写的拉丁字母标注移出断面图的名称“”，在相应的视图上用剖切符号表示剖切位置和投射方向（用箭头表示），并标注相同的字母，剖切符号之间的剖切线可以省略不画。（2）配置在剖切符号延长线上的不对称移出断面和不对称重合断面可省略字母。,（3）不配置在剖切延长线上的对称移出断面，以及按投影关系配置的移出断面，一般不必标注箭头。（4）配置在剖切符号延长线上的对称移出断面，不必标注字母和箭头。（5）对称的重合断面一般不标注。,4.4.1 局部放大图,4.4 其他表达方法,将机件的部分结构用大于原图所采用的比例画出的图形，称为局部放大图,局部放大图应把被放大部位用细实线圆圈出，在相应的局部放大图上方标出放大比例。当机件上有几处被放大部位时，必须用罗马数字依次标明被放大部位，并在局部放大图上方标出相应的罗马数字和放大比例。,4.4.2 简化画法,4.4 其他表达方法,(1)对于机件的肋、轮辐及薄壁等结构，如按纵向剖切，这些结构都不画剖面符号，而用粗实线将它与其邻接部分分开。,4.4.2 简化画法,4.4 其他表达方法,（2）当零件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出。,4.4.2 简化画法,4.4 其他表达方法,(3)当机件具有若干相同结构（齿、槽、孔等），并按一定规律分布时，只需要画出几个完整的结构，其余用细实线相连或标明中心位置，并注明总数。,4.4.2 简化画法,4.4 其他表达方法,(4)较长机件的简化画法(断裂画法)当较长的机件，如轴、杆、型材、连杆等，沿长度方向的形状一致或按一定规律变化时，可断开后缩短画出，但要标注实际尺寸,4.4.2 简化画法,4.4 其他表达方法,(5)小圆角、小倒角的简化画法 在不致于引起误解时，零件图中的小圆角、锐边的倒角或45小倒角允许省略不画，但必须注明尺寸或在技术要求中加以说明。,4.4.2 简化画法,4.4 其他表达方法,(6)零件上对称结构的局部视图可按图4-33所示的方法绘制，在不致于引起混淆的情况下，允许将交线用轮廓线代替。,4.4.2 简化画法,4.4 其他表达方法,(7)与投影面倾斜角度小于或等于30的圆或圆弧，其投影可用圆或圆弧代替。,(8)当图形不能充分表达平面时，可用平面符号（相交两细实线）表示。,4.4.2 简化画法,4.4 其他表达方法,(9)对称机件的画法 在不致引起误解时，对于对称机件的视图可以只画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线。,4.4.2 简化画法,4.4 其他表达方法,（10）移出断面的简化画法在不致引起误解时，零件图中的移出断面，允许省略剖面符号，但剖切位置和断面图的标注，必须按规定的方法标出。,4.4.2 简化画法,4.4 其他表达方法,（11）过渡线的画法过渡线应用细实线（No.01.1线型）绘制，且不宜与轮廓线相连。,（12）网状结构的画法滚花、槽沟等网状结构应用粗实线完全或部分地表示出来。,第三角投影法是将机件放在第三角内，投影面处在观察者与机件之间，从投射方向看是“人、投影面、物体”的关系。把投影面假设看成是透明的，仍然采用正投影法，这样得到的视图称为第三角投影，这种方法称为第三角投影法或第三角画法。,4.5 第三角投影法简介,4.5 第三角投影法简介,把投影面假设看成是透明的，仍然采用正投影法，这样得到的视图称为第三角投影，这种方法称为第三角投影法或第三角画法。,4.5 第三角投影法简介,当采用第三角画法时，必须在图样中画出第三角投影的识别符号，为了区别这两种画法，规定在标题栏中专设的格内用规定的识别符号表示。,1.视图,2.剖视图,3.断面图,4.其他表达方法,第四章 机件表达方法,5.第三角投影法简介,小结,
