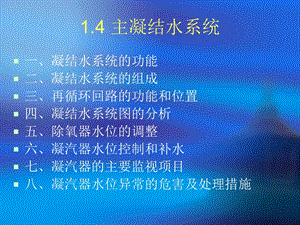

1.4 主凝结水系统,一、凝结水系统的功能二、凝结水系统的组成三、再循环回路的功能和位置四、凝结水系统图的分析五、除氧器水位的调整六、凝汽器水位控制和补水七、凝汽器的主要监视项目八、凝汽器水位异常的危害及处理措施,一、凝结水系统的功能,升压除盐加热系统工质损耗的补充提供冷却水,凝汽器,锅炉,除氧器,给水泵,凝结水泵,高压加热器,低压加热器,发电厂生产主流程,再热器,汽轮机,二、凝结水系统的组成,1、主回路：升压，除盐和加热。设备：凝结水泵、轴封加热器、低压加热器、除盐装置。2、再循环回路。3、补水回路：整个热力系统的补水方案。4、清洗及放水回路。凝汽器和低压加热器的清洗5、杂项用水：减温水、密封水、保护用水。,三、再循环回路的功能和位置,功能：低负荷时，为轴封加热器提供冷却用水，保证轴端汽封回汽腔室的负压，避免蒸汽漏出；保证凝结水泵流量，防止汽蚀。位置；轴封加热器之后。,四、凝结水系统图的分析,五、除氧器水位的调整,除氧器水位的调整：凝结水流量。配置：主、副两只调节阀。设在轴封加热器之后、低压加热器的进水侧。正常运行时，副阀全开，由主调节阀利用给水箱水位，锅炉给水流量和凝结水流量三冲量控制，自动调节保持给水箱水位正常。当机组负荷小于30McR，或当主调节阀故障检修时，在集控室手控副阀维持给水箱水位。,六、凝汽器水位控制和补水,机组的补充水来自化学处理水，由调节阀自动控制进入补充水箱。机组启动时，通过补充水泵，经流量孔板完成向靛汽器热井补水、锅炉上水、启动期间水泵密封用水及管路充水工作。正常运行时，开启补充水泵的旁路阀，停运补充水泵，依靠补充水箱与凝汽器之间的压差进行自流补水。,凝汽器热井水位由设置在凝汽器之前补充水管路上的调节装置控制，该装置设主、副两只调节阀。正常运行时，由热井水位信号通过主调节阀自动控制补充水量，以维持凝汽器水位。当水位低时，开大主调节阀。,七、凝汽器的主要监视项目,凝结水导电度凝汽器真空排汽温度凝汽器水位,八、凝汽器水位异常的危害及处理措施,凝汽器水位异常水位低的危害：凝结水泵汽蚀；除氧器水位下降；轴封系统漏汽。处理措施：当水位下降，低水位信号报警时，在集控室快速开启旁路副阀，增加补水量。,凝汽器水位异常高的危害：真空下降。处理措施：高1值，报警，检查，关补水门；高2值，开回水门；高3值，开放水门（凝结水泵后），必要时减负荷。,
