承台模板安装与加固技术交底大全.doc

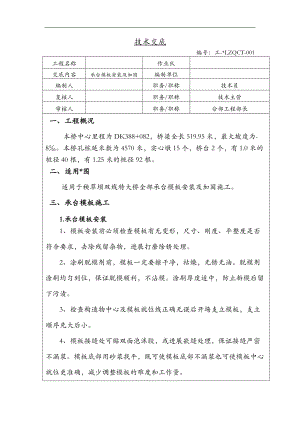

技术交底编号：工-*LZQCT-001工程名称作业队交底内容承台模板安装及加固编制单位编制人职务/职称技术员复核人职务/职称技术主管审核人职务/职称分部工程部长 一、工程概况 本桥中心里程为DK388+082，桥梁全长519.95米，最大坡度为-8。本桥孔桩延米数为4570米，实心墩15个，桥台2个，有1.0米的桩径40根，有1.25米的桩径92根。 二、适用*围适用于秧草坝双线特大桥全部承台模板安装及加固施工。 三、承台模板施工 1.承台模板安装1、模板安装前必须检查模板有无变形，尺寸、刚度、平整度是否符合要求，去除残留杂物，进展打磨除锈处理。2、涂刷脱模剂前，模板一定要擦干净，枯燥，无锈无油。脱模剂涂刷均匀到位，保证脱模顺利，不沾模。涂刷厚度适中，防止拆模后留下污渍。3、检查构造物中心及模板就位线正确无误后开场支立模板，支立顺序先大后小。4、模板接缝处可贴双面泡沫胶，或进展嵌缝处理，保证接缝严密不漏浆。模板底部用砂浆找平，既可使模板底部不漏浆也可使模板中心就位更准确，减少调整模板的难度和工作量。模板安装允许偏差 表1-1序号项 目允许偏差(mm)1轴线位置152外表平整度53高程±204两模板内侧宽度+10-55相邻模板外表上下差26预埋件中心位置3 2.承台模板加固1、模板安装必须结实稳定，外设拉杆夹紧，但不能过紧导致变形或构造尺寸不满足要求，承台顶纵横向竖向龙骨间各设置两道内撑，内撑采用Ø57mm钢管，承台底采用在底层主筋上设置垫块，以确保模板内径尺寸。2、为加强模板的整体刚度和稳定性，安装完成后，在竖向龙骨和基坑壁板桩之间设木支撑，木支撑的一端顶在竖向龙骨的顶端，一端顶在基坑壁板桩上，基坑壁与木支撑间可垫一块木板。然后在竖向龙骨底部和对应的基坑内的木桩之间垫塞短型钢或钢板之类的刚性物体，在竖向龙骨顶部与基坑外对应的木桩之间拉紧。3.承台标高确定1、模板支立完成后，测量进展标高、平面轴线的复测。顶面标高采取在模板侧及墩身预埋筋上作上相应标志，标志必须明显易见，预埋筋上可采用扎丝绑扎，模板上可采用打上油漆，同时在承台顶上10 cm打上油漆备用。2、模板安装调整好后，全面检查构造尺寸、顶部标高、平面位置模板就位、模板垂直度、平整度、接缝、支撑和稳定、钢筋保护层、预埋件支架等合格无误后报请技术人员和监理工程师检查合格前方可进展砼浇筑。C1C2C3C4C5C6Ld说明： 1.图中单位均以米计； 2.“-代表以标记点为零界向下。注明： 本技术交底一式四份，施工队一份，技术员一份，领工员一份，工程部一份，施工队必须严格按照技术交底的要求进展施工，严禁施工队人员不按技术交底施工，如在施工过程出现问题请及时与技术员联系，联系： 交底承受人交底人交底日期
