计算机组装流程图.ppt

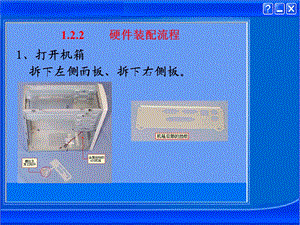

1、打开机箱 拆下左侧面板、拆下右侧板。,1.2.2 硬件装配流程,2、安装电源 将电源装入机箱、固定螺丝。,1.2.2 硬件装配流程,安装电源,安装电源,1.2.2 硬件装配流程,3、安装CPU和CPU风扇 找到CPU插座 将“零受力”拉杆拉起 将CPU放入CPU插槽 将拉杆扣下 安装CPU风扇 扣下风扇压杆，固定风扇 连接风扇电源,安装CPU和CPU风扇,安装CPU和CPU风扇,安装CPU和CPU风扇,1.2.2 硬件装配流程,4、安装内存条 先把内存插槽的两个固定架张开。将内存插入插槽，注意用力均匀、适中。内存装好后，固定架自动合上。,安装内存条,安装内存条,1.2.2 硬件装配流程,5、安装主板把机箱附带的螺丝柱和塑料钉入主板 和机箱对应的位置。将主板平放在机箱内，用螺丝固定主板。注意ATX主板的外设接口要与机箱后面对应的挡板孔位对齐。,安装主板,安装主板,1.2.2 硬件装配流程,6、安装硬盘和光驱,1.2.2 硬件装配流程,7、安装显卡、声卡、及其他板卡,1.2.2 硬件装配流程,8、连接电源线ATX电源有三种输出接头，这个比较大的是主板电源插 头，并且是单独的一个，其中一侧的插头有卡子，安装 时不会弄反。连接时只要将插头对准主板上的插座插到 底就可以了。在取下时，先用捏开卡子，然后垂直主板 用力把插头拔起。几个四芯的插头是连接硬盘、光驱的，它们的截面看上 去是梯形的。连接时保证插头和插座的缺角相吻合，并 要用力插到底就可以。,连接电源线,1.2.2 硬件装配流程,8、连接电源线,这个三芯插头是电源指示灯的接线，使用1、3位，1线通常为绿色。在主板上，插针通常标记为Power，连接时注意绿色线对应于第一针(+)。当它连接好后，电脑一打开，电源灯就一直亮着，指示电源已经打开了。,1.2.2 硬件装配流程,这个两芯接头连着机箱的RESET键，它要接到主板上的RESET插针上。主板上RESET针的作用是这样的：当它们短路时，电脑就重新启动。RESET键是一个开关，按下它时产生短路，手松开时又恢复开路，瞬间的短路就可使电脑重新启动。偶尔会有这样的情况，当你按一下RESET键并松开，但它并没有弹起，一直保持着短路状态，电脑就不停地重新启动。,8、连接电源线,1.2.2 硬件装配流程,这是PC喇叭的四芯插头，实际上只有1、4两根线，1线通常为红色，它要接在主板的Speaker插针上。这在主板上有标记，通常为Speaker。在连接时，注意红线对应1的位置。,8、连接电源线,1.2.2 硬件装配流程,9、连接数据传输线 新型的ATX主板上有一个软驱接口、两个IDE口。IDE口是用来连接IDE设备的，一般是硬盘和光驱。主板上的两个IDE口，一个是主接口，一个是副接口。每个IDE口可以连接两个IDE设备，所以，一台电脑最多可连接四个IDE设备。连接的时候要注意，不仅两个IDE口之间有主次关系，接在同一个IDE口上的两个IDE设备之间也有主次关系；主硬盘，也就是启动硬盘必须作为主设备接到主IDE 口上。比较新的主板没有这样严格的要求。在主板上，主IDE口一般用“Primary IDE”或“IDE 1”来表示。另一个用“Secondary IDE”或“IDE 2”表示。在主板接口附 近都标明了第一根针的位置，在接线之前先要弄清楚。,连接数据传输线,1.2.2 硬件装配流程,10、盖上机箱 仔细检查一下各部分的连接情况，确保无误后，把机箱盖盖好，安装好螺丝,1.2.2 硬件装配流程,11、连接外设键盘，键盘接口在主板的后部，是一个圆形的。键盘插头上有向上的标记，连接时按照这个方向插好就行了。鼠标，鼠标插在键盘上面的鼠标插孔中接音箱，通常有源音箱接在Speaker口或Line-out口上，无源音箱就接在Speaker口。显示器最后连接主机箱的电源线。,连接外设,硬件装配流程总结,组装电脑的步骤一般是这样的：1、准备好组装电脑的配件和一把螺丝刀，一定要记得消除身上的静电；2、将CPU和内存安装到主板上（在此之前要根据实际情况设置好主板跳线）；3、将机箱打开；4、安装电源；5、安装硬盘、软驱、光驱；6、安装主板；7、安装显示卡、声卡等；8、连接电源线；9、连接数据线；10、盖上机箱盖。11、连接外设,
