组建简单的局域网.ppt

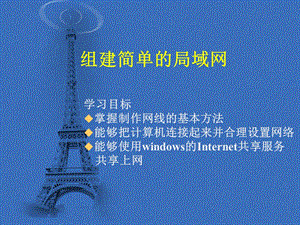

组建简单的局域网,学习目标掌握制作网线的基本方法能够把计算机连接起来并合理设置网络能够使用windows的Internet共享服务共享上网,一制作网线,在局域网中，使用的网线通常是双绞线,材料和工具,网线工具钳水晶头测试仪,一剥线,第一步：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。,第二步：我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。,二排线,T568A标准描述的线序从左到右依次为：T568B标准描述的线序从左到右依次为：,小知识两头都做成相同的称为直通线一头是A类，一头是B类称为交叉线,第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。,把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，因此我们应该把线缆尽量扯直并尽量保持线缆平扁。,第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐,裁剪之后，大家应该尽量把线缆按紧，并且应该避免大幅度的移动或者弯曲网线，否则也可能会导致几组已经排列且裁剪好的线缆出现不平整的情况。,三压线,第五步：我们需要做的就是把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方 向，有方型孔的一端对着自己。此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头 内的8个线槽插入，一直插到线槽的顶端。,第六步：当然就是压线了，确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样一压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内，受力之后听到轻微的“啪”一声即可。,四网线测试仪的应用：,五连网,网线做好后，就可以用来连接计算机和网络设备了。,(1)两台电脑直接连网,如何选择线呢？是A类还是B类？还是其它方式,首先看一下两个人之间是如何交流信息的,请问公园怎么走？,往前500米,电脑通信也是模拟人类的,在这种情况上网线就应选用交叉线,提示,(2)2台以上的电脑连网,使用集线器（HUB）/交换机（Switch）,线的选择?,由于集线器（HUB）/交换机（Switch）有了在电脑间传送数据的功能，因此网线用直通线,总结,B.一台集线器或交换机以Up-Link端口连接至另一台集线器或交换机的普通端口时；,1、何时使用直通线？,A.计算机连接至集线器或交换机时；,2、何时使用交叉线？,A.两台计算机通过网卡直接连接（即所谓的双机直连）时；,B.以级联方式将集线器或交换机的普通端口连接在一起时。,三、网络设置,把计算机和网络设备连好只是在物理上形成一个网络，到底能不能通信还要看设置是否正确。,想一想？还需要设置什么呢？,TCP/IP 协议,右击”网上邻居”，选择”属性”,选中,单击,单击,使用C类IP地址最常用的设置方法 192.168.0.2：192.168.0.255,完成后用什么方法检查是否接通了呢？,检 查,在“运行“中使用 Ping 命令,Ping 192.168.0.2,网络中另一台电脑的IP地址,四共享上网,共享上网就是多台计算机通过一条线路连入因特网。常见的有共享ADSL上网，共享专线上网。原理上大体相同，网络中计算机把访问请求发送给能够连入因特网的设备或计算机，由它们获取相应信、息后反馈给请求者.,以常见的家庭两台电脑共享上网为例,连好后就要对网络进行设置,1 主机的设置,2 客户机的设置,1 主机的设置,2 客户机的设置,两台以上的电脑时该怎么办呢？,其它方式共享上网,使用代理服务器软件使用路由器共享上网,
