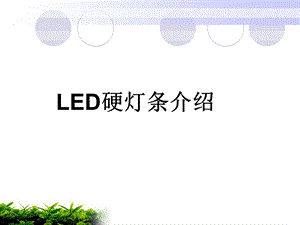

LED硬灯条的培训资料.ppt
LED硬灯条介绍,目录,硬光条的组成：LED，电阻，PCB,DC接头，胶水铝主体，LED，电阻，PCB,DC接头，胶水,我公司现有硬灯条的散热铝主体：,大长城系列,小长城系列,大金字塔系列,小金字塔系列,硬灯条PCB,LED以及电阻,LED硬灯条PCB为电路，一般材料为FR4和铝基板，光源一般为SMD3528或5050LED；电阻的作用为限流限压的作用,阻值由LED的电流决定。,防水硬灯条使用的DC接头：,上述为不同型号防水端子，请根据实际需要防水端子防水等级达到IP67。符合国标防水标准。,成品硬灯条分类,成品硬灯条,PCB+LED+电阻+电子线,=,防水硬灯条,不防水硬灯条,一；根据防水性能区分,盖灯防水,不盖灯防水,注：胶水分为AB胶防水和硅胶防水两种,二，根据灯珠类型和数量区分 3528-30灯/60灯/96灯/120灯（每米），5050-30灯/60灯（每米）。三，根据电压值区分 12V,24V灯条。四，根据灯珠的颜色区分 正白，暖白及其它订制色温。,我司已经开发的硬灯条,大长城系列（U型）：SMD3528 30/60/96/120LED/米 SMD5050 30/60/72LED/米小长城系列（U型）：SMD3528 30/60/96/120LED/米 SMD5050 30/60/72LED/米大金字塔系列（V型）：SMD3528 30/60/96/120LED/米 SMD5050 30/60/72LED/米小金字塔系列（V型）：SMD3528 30/60/96/120LED/米 SMD5050 30/60/72LED/米,硬灯条的功率和电流参数,IF=20mA时的标准参数,IF=18mA时的实际应用消耗参数,硬灯条的功率和电流参数,IF=20mA时的标准参数,IF=18mA时的实际应用消耗参数,LED3528硬灯条常用规格,LED5050硬灯条常用规格,硬灯条的生产流程,印刷锡膏 贴片（LED&电阻）QC目检 过回流焊 QC低压点亮测试 组装（PCB&铝主体）老化测试 滴胶 老化测试 成品检查 QC出货最终检查 包装出货,LED硬灯条图片,LED 5050软灯条,LED硬灯条图片,LED3528软灯条,用途：广泛用于楼体轮廓。台阶、展台、桥梁、酒店、KTV装饰照明，建筑物装饰照明、边缘照明装饰、走廊照明、楼梯照明、隐蔽位置照明、水下工程照明、酒柜、鞋柜、天花暗格、衣柜、展示柜、珠宝柜台、以及广告牌的制作、各种大型画面、字画的广告设计等场所。汽车底盘、车内外、高位刹车装饰、照明指示牌、广告招牌、KTV及酒吧装饰、城市亮化等装饰领域。,LED应用：,LED硬灯条效果图及应用,LED硬灯条效果图及应用,这是我们公司为家居装饰提供的设计方案，整个装饰由4pcsLED RGB硬灯条电源和控制器组成。能可以随时调整室内光的颜色。,本公司LED灯条工程案例一,深圳东部华侨城内部所有的亮化照明装饰公司都是由我司负责提供的LED产品。产品包括：LED硬灯条，LED模组和LED软灯条等。,本公司LED灯条工程案例二,我们为香格里拉大酒店提供专业的室内外LED照明装饰设计方案，并且提供所有需要的各类LED软灯条，LED硬灯条和室内照明灯具。,本公司LED灯条工程案例三,室外桥梁亮化改造工程,本公司LED灯条工程案例四,此为我司提供LED的室外夜景亮化工程,LED硬灯条安装,LED硬灯条安装1,由于LED硬灯条只能用直流电，所有我们安装LED硬灯条时需要使用电源适配器。示图一为电源在一端，并联电路，示图二为电源在中间，两端装并联LED灯条。,LED硬灯条安装,LED硬灯条安装2,如图示开关电源：此电源与一般电源的区别在于能够分开控制连接的并联电路。,LED硬灯条连接示意图,单色接线图,RGB硬灯条控制器与放大器的4种接线图如下,接线图一：由多个电源接一串串联灯条，由1个控制器控制颜色变化，其余用放大器放大信号，如下图示。一般多用于串比较长的电路,接线图二：由一个电源接一串串联灯条，由1个控制器控制颜色变化，其余用放大器放大信号，如上图示。,接线图三：,由一个电源接一串并联灯条，由一个控制器控制颜色变化，没串并联电路由放大器提供信号，如下图示。,接线图四：,由多个电源接一串并联灯条，由一个控制器控制颜色变化，没串并联电路由放大器提供信号，如下图示。,硬灯条的包装方式一：,我司硬灯条常规包装为珍珠棉+出口纸箱包装,硬灯条的包装方式二：,硬灯条客人常问的问题：,问题：贵司产品的交货期是多久？MOQ?回答：我司样品交期一般为3-5天，批量生产交期为7-10天。我们硬灯条的MOQ为50米/单问题：贵司现有哪些硬灯条的产品？非常规产品你们公司能做吗？回答：我司现开发的硬灯条有SMD3528 30灯/60灯/120灯，SMD5050 30灯/60灯。非常规的产品我们也可以做，我司有专业的工程负责给客人提供专业的意见。,硬灯条客人常问的问题：,问题：贵司报价中的高亮和普亮有什么区别？使用寿命是多少？回答：关于高亮壳普亮的区别主要在于产品的亮度，一般高亮LED比普亮LED的光通量高2-4lm/LED。其他生产工艺和材料都是一样的。使用寿命都为5年左右。问题：请提供硬灯条的安装示意图和规格书？回答：我们会提供全部的资料给客人。,
