电气CAD实验报告材料.doc

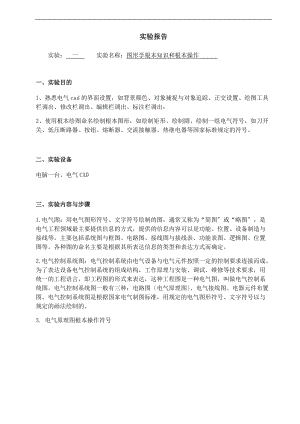

实验报告实验： 一 实验名称：图形学根本知识和根本操作 一、实验目的1、熟悉电气cad的界面设置，如背景颜色、对象捕捉与对象追踪、正交设置、绘图工具栏调出、修改栏调出、编辑栏调出、标注栏调出；2、使用根本绘图命名绘制根本图形，如绘制矩形、绘制圆、绘制一组电气符号，如刀开关、低压断路器、按钮、熔断器、交流接触器、热继电器等国家标准规定的符号。二、实验设备电脑一台、电气CAD三、实验内容与步骤1.电气图：用电气图形符号、文字符号绘制的图，通常又称为“简图或“略图，是电气工程领域最主要提供信息的方式，提供的信息内容可以是功能、位置、设备制造与接线等。主要包括系统图与框图、电路图、接线图与接线表、功能表图、逻辑图、位置图等。各种图的命名主要是根据其所表达信息的类型和表达方式而确定。2.电气控制系统图：电气控制系统由电气设备与电气元件按照一定的控制要求连接而成。为了表达设备电气控制系统的组成结构，工作原理与安装、调试、维修等技术要求，用统一的工程语言，即工程图的形式来表达，这种工程图是一种电气图，叫做电气控制系统图。电气控制系统图一般有三种：电路图电气原理图、电气接线图、电器元件布置图。电气控制系统图是根据国家电气制图标准，用规定的电气图形符号、文字符号以与规定的画法绘制的。3. 电气原理图根本操作符号4、 实验结果与分析心得：熟悉了ACE的根本操作方法，掌握了如何添加元件。 实验报告实验： 二 实验名称：电气图的根本表示方法和图形的编辑 一、实验目的1、给出实验一中电气图的标注和编辑方法，如文字标注、文字大小修改、文字更改、文字改变样式；2、编辑包括：复制、旋转、镜像、缩放、打断、拉伸等根本编辑方法。二、实验设备电脑一台、电气CAD3、 实验内容与步骤电器元件布置图：用来明确电气设备上所有电器和用电设备的实际位置，是电气控制设备制造、装配、调试和维护必不可少的技术文件。除了电动机与其他一些特殊的用电设备外，电气设备中的电器元件一般都安装在电气控制柜或电气操作台箱上，相应的电器元件布置图包括控制柜与操作台箱内部布置图以与控制柜与操作台箱面板布置图，按照不同的控制柜和操作台箱分别绘出。绘制布置图时，控制柜与操作台箱等设备的外形轮廓用细实线绘出，所有可见的和需要表达清楚的电器元件与设备，用粗实线绘出其简单的外形轮廓，并标明其实际的安装位置。电器元件与设备代号必须与有关电路图和设备清单上所用的代号相一致。电气接线图：表示电气设备或装置连接关系的简图，主要用于电气设备安装接线、线路检查、线路维修和故障处理。电气接线图是根据电气原理图和电器元件布置图编制的，实际使用中可以与电气原理图和电器元件布置图配合使用。电气接线图通常应该表示出电气设备和电器元件的相对位置、项目代号、端子号、导线号、导线类型、导线截面积、屏蔽和导线绞合等情况。4、 实验结果与分析心得：学会如何使用文字添加标注以与文字样式的管理如自定义添加新样式。掌握了根本的图形编辑方法步骤。实验报告实验： 三 实验名称：图块的选用与利用电气元件图块快速绘制电气图 一、实验目的1、利用电气cad中的电气工具栏的功能，进展单、多导线的插入、编辑、线属性的给出、线型的更改、线号的编辑、导线的删除等线的各种操作；2、各种元器件的插入与编辑，如删除、复制、旋转等等。二、实验设备电脑一台、电气CAD三、实验内容与步骤四、实验结果与分析1.导线插入，线型编辑心得：学会导线的插入和编辑以与元件的编辑和插入实验报告实验： 四 实验名称：电气工程图绘制实例 一、实验目的1、给出一套电气图，如三相异步电动机减压起动控制电路；2、电机的多点控制图等等。二、实验设备电脑一台、电气CAD三、实验内容与步骤定子串电阻减压起动控制电路： 电动机起动时在三相定子电路中串接电阻可降低绕组电压，以限制起动电流；起动后再将电阻短路，电动机即可在全压下运行。这种起动方式由于不受电动机接线方式的限制，设备简单，应用广泛。在机械设备做点动调整时也常采用这种限流方法以减轻对电网的冲击。控制电路1：只要KM2得电就能使电动机正常运行。KM1与KT在电动机起动后一直得电动作，不妨碍电路工作，但浪费电能。控制电路2：KM2得电后，其动断触点使KM1和KT失电，KM2的辅助触点形成自锁，达到既节能又实现控制要求的目的。四、实验结果与分析三相异步电动机减压起动控制电路心得：熟悉了电气原理图的根本操作过程，导线的编辑和元件的编辑，并绘制完整的电气原理图。了解了各种电器元件的名称和作用。
