直流稳压电源的设计与实现.doc

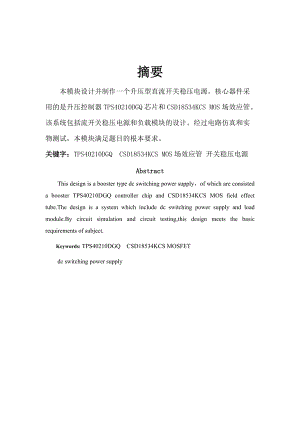

摘要本模块设计并制作一个升压型直流开关稳压电源。核心器件采用的是升压控制器TPS40210DGQ芯片和CSD18534KCS MOS场效应管。该系统包括流开关稳压电源和负载模块的设计。经过电路仿真和实物测试，本模块满足题目的根本要求。关键字：TPS40210DGQ CSD18534KCS MOS场效应管 开关稳压电源Abstract This design is a booster type dc switching power supply，of which are consisted a booster TPS40210DGQ controller chip and CSD18534KCS MOS field effect tube.The design is a system which include dc switching power supply and load module.By circuit simulation and circuit testing,this design meets the basic requirements of subject.Keywords: TPS40210DGQ CSD18534KCS MOSFET dc switching power supply升压型直流开关稳压电源1. 系统方案本系统主要由直流升压模块组成，下面分别论证该模块。升压模块的论证与选择题目要求用升压控制器TPS40210DGQ芯片和CSD18534KCS MOS场效应管为核心器件，设计制作一个升压型直流开关稳压电源。2. 系统理论分析与计算2.1 转换器的输出电流 芯片部存在一个170mv的基准电压，通过一个运算放大器保证5引脚的输出点位保持在170mv，要保持VOUT的9v输出就会在R2和R1之间存在一个比例关系。具体的求解过程如下： 1公式1参数说明如下。是V转换器的输出电压是在v穿过整流器或二极管向前传导电压降是转换器的输入电压是转换器的输出电流是电感量是转换频率降低纹波的方法滤波电容的作用就是使滤波后输出的电压为稳定的直流电压，去掉信号中的毛刺。其工作原理是整流电压高于电容电压时电容充电，当整流电压低于电容电压时电容放电，在充放电的过程中，使输出电压根本稳定。在电源两端添加一个15uF的电容可以有效滤除纹波。2.3 DC-DC变换方法1 稳态下保证直流输出电压稳态输出误差为零。2 具有低输出阻抗和低音频衰减率，瞬态响应良好。3 控制系统对电路参数的不确定性具有强的鲁棒性。2.4 稳压控制方法电压采集回路电路图1如下。图1 电压采集回路电路图要想实现稳压，必须通过一个电压采集和芯片部的基准电压进展比拟。如图1所示，从Vout接回的回路，通过R1的分压，在5引脚的电压是从部基准电压一样的，实现Vout保持在9V。TI部的振荡电路工作原理如如下图2所示。图2 振荡电路工作原理图 如图2所示，通过上下两个运算放大器和一个D触发器实现,芯片部有个150mv的基准电压，通过对两个运放的输出和D触发器来控制电容的充放电来达到振荡电路的效果。通过对振荡电路的电器特性曲线图可以初步得到RC端口接的电容参数和电阻与振荡频率的关系，如如下图3所示。图3 振荡电路的电器特性曲线图2.6 限流控制过流保护分析如图4所示，在芯片部中存在一个150mv的基准电压，从外局部压的进入7号引脚的电压超过150mv时就会输出一个高电平OC Fault，导致soft Start and Overcurrent的失能，芯片停止工作。这样可以起到保护电路的效果。图4 芯片部功能示意图2.7 软延迟启动的分析如图5所示，在第二引脚外添加一个电容，利用电容的放电延时实现软延迟启动。图5 软延时启动引脚连接图3. 电路与程序设计系统电路连接图如如下图6所示。 图6 系统电路接线图 主回路控制电路如如下图7所示。图7 主回路控制电路图 主回路通过一个电感和功率管，电感和功率管将电能和磁场能相互转换的能量转换器件，当MOS开关管闭合后，电感将电能转换为磁场能储存起来，当MOS断开后电感将储存的磁场能转换为电场能，且这个能量在和输入电源电压叠加后通过二极管和电容的滤波后得到平滑的直流电压提供应负载，由于这个电压是输入电源电压和电感的磁砀能转换为电能的叠加后形成 的，所以输出电压高于输入电压，既升压过程的完成；3.3 控制回路图8 控制回路示意图 如上图8所示，由功率管3端口出来通过一个保护电阻进入TPS40210DGQ芯片的7引脚来提供电流反应控制回路和检测过流条件。电流的最大值是150mv。3.4 电压采集回路电压采集回路电路图如下：图9 电压采集回路示意图要想实现稳压，必须通过一个电压采集和芯片部的基准电压进展比拟。上图为从Vout接回的回路，通过R1的分压，在5引脚的电压是从部基准电压一样的，实现Vout保持在9V。4. 测试方案与测试结果4.1 测试仪器一个直流稳压电源12V、万用表1个、示波器1个和电阻负载假如干个。4.2 测试方法1 测试噪声纹波电压峰-峰值、负载调整率以与过流保护功能接入电源，在负载两端接万用表测电压，并将电流表与负载串联测电流。在输入电压U1=6V，输出电压U2=9V的时候，观察输出纹波电压峰-峰值。设置输出电压为U2=9V，改变负载值，观察负载调整率。负载调整率：电源负载的变化会引起电源输出的变化，负载增加，输出降低。相反负载减少，输出升高。2 测试系统效率电流表串入整流桥输出端，且处于控制电源引出脚之前；电压表测整流桥输出端电压。同时，在负载端接电压、电流表，测量输出功率。输出功率除以输入功率就是DC-DC变换器的效率。3 通过调节变位器的大小，来调节输出直流电压，用万用表来显示其输出电压大小。表1 数据测量与分析
