电力电子复习回顾.doc

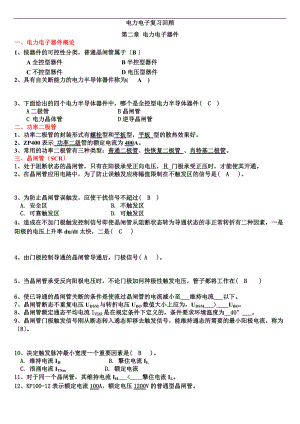

电力电子复习回顾第二章 电力电子器件一、电力电子器件概论1、按器件的可控性分类，普通晶闸管属于B A全控型器件B半控型器件C不控型器件D电压型器件2、具有自关断能力的电力半导体器件称为( A )3、下面给出的四个电力半导体器件中，哪个是全控型电力半导体器件( C )A二极管B晶闸管C 电力晶体管D逆导晶闸管二、功率二极管1、功率二极管的封装形式有螺栓型和平板型，平板 型的散热效果好。2、ZP400表示 功率二级管的额定电流为400A。3、常用的功率二极管有三种类型：普通二极管、快恢复二极管 、肖特基二极管。三、晶闸管SCR1、处于阻断状态的晶闸管，只有在阳极承受正向电压，且_门极承受正压时，才能使其开通。2、在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( A )。3、为防止晶闸管误触发，应使干扰信号不超过( B ) A. 安全区 B. 不触发区 C. 可靠触发区 D. 可触发区4、造成在不加门极触发控制信号即使晶闸管从阻断状态转为导通状态的非正常转折有二种因素，一是阳极的电压上升率du/dt太快，二是( C )4、由门极控制导通的晶闸管导通后，门极信号( A )。5、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( B )6、使已导通的晶闸管关断的条件是使流过晶闸管的电流减小至_维持电流_以下。7、晶闸管断态不重复电压UDSM与转折电压UBO数值大小上应为，UDSM_>_UBO。8、晶闸管额定通态平均电流IVEAR是在规定条件下定义的，条件要求环境温度为_40°_。9、晶闸管门极触发信号刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为B。10、决定触发脉冲最小宽度一个重要因素是( B )。 A. 维持电流IH B. 擎住电流IL C. 浪涌电流ITSm D. 额定电流11、对于同一个晶闸管，其维持电流IH_<_擎住电流IL。12、KP100-12表示额定电流100A，额定电压1200V的普通型晶闸管。13、晶闸管电流的波形系数定义为( A )A.B.f=ITAV·ITmf=ITAV-ITm14、在IT(AV)定义条件下的波形系数kf为( B )A. B.C. 四、门极可关断晶闸管1、门极可关断晶闸管是一种_4_层半导体结构的三端器件。2、要关断GTO，如此需( B ) A 在门极加正脉冲信号B 在门极加负脉冲信号 C 加强迫关断电路D 加正弦波信号3、GTO的电流关断增益off=( D )。A.B.C.D.五、功率晶体管1、功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为( B )2、功率晶体管的二次击穿现象表现为( A )3、功率晶体管的安全工作区围由几条曲线限定( A )A.4条 4、功率晶体管驱动电路中的抗饱和电路，用来减少晶体管的( A ) A. 存储时间B. du/dtC. di/dt D. 基极电流5、对于功率晶体管的基极驱动电路，驱动电流的后沿应是一个较大的负电流，以利于功率晶体管的( C )A.导通C.关断六电力MOSFET管1、电力MOSFET导通时工作在可调电阻区。七IGBT1、双极型功率晶体管和MOSFET的复合器件是B。C.GTR D.SCR 2、IGBT是( B )八器件共性1、触发电路中的触发信号应具有 D 2、常用的抑制过电压的方法有两种，一是用阻容元件吸收可能产生过电压的能量，并用电阻将其消耗。二是用_非线性_元件限制过电压的幅值。3、快速熔断器可以用于过电流保护的电力电子器件是( D ) B.IGBT MOSFET 4、可以用过电流继电器作为过电流保护的电力电子器件是( D )5、在功率晶体管的主电路中，为了有效地抑制和，如此应设置 ( D )6、对功率晶体管设置_缓冲保护电路，可防止过电压和减小功率晶体管两端的du/dt。7、功率晶体管缓冲保护电路中的二极管要求采用快恢复_型二极管，以便与功率晶体管的开关时间相配合。8、晶闸管串联时，为达到静态均压，可在晶闸管两端并联一样的A。A电阻B电容C电感D阻容元件9、当晶闸管串联时，为实现动态均压，可在各个晶闸管两端并联( D ) A. R B. L C. C D. RC第三章 整流电路一单相半波全控整流电路1、单相半波可控整流电路中，从晶闸管开始导通到关断之间的角度称为_导通角_。2、在晶闸管单相半波可控整流电路中，从晶闸管开始承受正向电压算起，到触发脉冲到来时刻为止，这段时间的电角度称为_触发角_。3、单相半波可控整流纯电阻负载电路，控制角=_0°_时，负载电流的平均值最大。4、单相半波可控整流电路中，控制角的最大移相围是_180°_。5、大电感负载，接有续流二极管的单相半波可控变流电路设控制角为，如此续流二极管的导通角为( D )+- C、 -D.+二单相全控桥1、单相全控桥式带电阻性负载电路中，控制角的最大移相围是DA90°B120°C150°D°2、带电阻性负载的单相全控桥，晶闸管所承受的最大正向电压为( A ) A U2 B U2 C U2 D 2U23、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为( B )A. U2B.U2C.U2D.U24、当控制角、交流电源电压和负载一样时，单相全控桥式整流电路的功率因素是单相半波整流电路的功率因素的( A ) A. 倍 B. 2倍 C. 1倍 D. 倍5、能在两象限运行的电路为( A )电压为纵坐标，电流为横坐标 A. 单相全控桥式电路B. 单相半控桥式电路 C. 带续流管的单相全控桥式电路 D. 带续流管的单相半控桥式电路6、单相全控桥能在、_三_象限中工作。电压为纵坐标，电流为横坐标7、单相桥式可控整流电路中，脉冲间隔= ，晶闸管最大导通角°， 晶闸管承受的最大电压= 。8、单相桥式全控整流电路反电动势负载为使电路可靠工作，控制角必须大于停止导电角。9、.单相全控桥反电动势负载电路中，当控制角大于停止导电角时，晶闸管的导通角=( C )A.-B.+C.-D.+-10、在单相全控桥整流电路带反电势负载时，假如交流电源有效值为U2，反电势为E时，停止导电角=arcsin，假如晶闸管不导通时，输出电压应为_E_。三三相半波1、三相半波可控整流电路中使用_3_个晶闸管。2、三相半波可控整流电路的自然换相点是( B )B. 是相邻相电压正半周的交点R、S、T处°°3、三相半波可控整流电阻性负载电路的控制角为何值时，输出电流波形会出现零点。注意是出现一个零点，而不是一段为零的区域BA.15°B.30°C.45°D.60°4、电阻性负载三相半波可控整流电路，相电压的有效值为U2，当控制角=0°时，整流输出电压平均值等于DU22C225、三相半波可控整流电路中的三个晶闸管的触发脉冲相位互差CA.150°B.60°C.120° D6、三相半波可控整流电路，在电阻性负载时，当控制角30°，每个晶闸管的导通角>150°_。此电路的移相围为_30°_。7、三相半波可控整流电路带电阻性负载工作时，在控制角>30°时，负载电流出现_断续现象_。晶闸管所承受的最大反向电压为U2_。8、在电感性负载三相半波可控整流电路中，晶闸管承受的最大正向电压为_U2_。9、在大电感性负载三相半波可控整流电路中，输出电流根本是_平直的_。四三相全控桥1、三相全控桥的共阳极组各器件的导通顺序依次为V12,V14,V16，其中V12对应于_AC_相。2、三相桥式不控整流电路交流侧三相相电压正半周波的三个自然换相点互相间隔AA60°B90°C120°D°3、三相全控桥式整流电路中，共阴极组的三个晶闸管的触发脉冲相位互差( C )A60°B90°C120°D150°4、三相全控桥的共阴极组要求触发脉冲以120°为间隔，依次在_正_半周触发共阴极组的各晶闸管。5、三相全控桥式整流电路中同一相上、下两只晶闸管触发脉冲相位差D度。A.60B.90 C.120D.1806、三相桥式不控整流电路中，二极管在自然换相点按1、2、3、4、5、6、l的顺序每隔多少度换相一次( B )A45°B60°C90°D120°7、在三相桥式不控整流电路中，整流输出电压的平均值为( A )A. B.C. D.8、三相桥式不控整流电路交流侧线电压uAB的表达式为uAB=，如此uCA的表达式为A A.B.C.D.9、电阻性负载三相全控桥式整流电路，在一个输入电源周期，整流输出电压有_6_个波头。10、在工频三相桥式不控整流电路中，负载上输出电压的脉动频率是_300Hz。11、三相全控桥式整流电路中，晶闸管可能承受的最大反向电压峰值为其中U2为变压器二次侧相电压有效值C A 2U2 B 2U2 CU2D U212、三相桥式带纯电阻负载的全控整流电路控制角的移相围是0°-120°。13、在三相全控桥式变流电路中,变压器二次线圈流过的是正向和负向对称的120°矩形交变电流,防止了( A )A.换相重叠 B.直流磁化 14、大电感负载三相全控桥式整流电路输出电流平均值表达式为CA.B.C.D.15、在大电感负载三相全控桥中，当=90°时，整流电路的输出是( B )2 B.0 2216、当_90°_度时，大电感负载三相全控桥的整流输出平均电压Ud 为负值。17、带电感性负载的三相全控桥，变压器二次侧相电流有效值为( C ) A. Id B. Id C. Id D. Id18、如下变流器中，输出电压可能出现负值的变流电路是AA三相半波可控整流带阻感负载电路B单相桥式半控整流带电阻性负载电路C接有续流二极管的三相半控桥式整流电路D接有续流二极管的单相半波可控整流电路19、在输入一样幅度的交流电压和一样控制角的条件下，三相可控整流电路与单相可控整流电路比拟，三相可控整流电路可获得_较高_的输出电压。20、三相桥式整流电路必须给对应导通的两个晶闸管同时加上触发脉冲，一般采用两种触发方式：宽脉冲触发和双窄脉冲触发。21、三相全控桥式整流电路在宽脉冲触发方式下一个周期所需要的触发脉冲共有六个，它们在相位上依次相差AA.60°B.120°C.90°D.180°22、在大电感负载三相全控桥中，当>60°时，在过了自然换相点之后和下一个晶闸管被触发之前，整流输出ud为负值，交流电源承受回馈的能量，电感(A )B.既不释放能量也不储能 23、三相桥式可控整流电路中，脉冲间隔=60°，晶闸管最大导通角120°， 晶闸管承受的最大电压=U2五换相重叠角1、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_降低_。2、由于变压器漏抗的影响，在换相期间，整流输出电压值为参与换相的两相相电压之和的( D ) A 1/2 B 1/3 C 2 D 1/43、对于三相半波可控整流电路，换相重叠角与哪几个参数有关( A )A.、负载电流Id以与变压器漏抗XCB.以与负载电流IdC.和U2 D.、U2以与变压器漏抗XC4、换相重叠角最大发生在B。A.=0B.=30C.=60 D.=905、.整流变压器中的漏抗( A )减小六有源逆变1、逆变器可分为无源逆变器和_有源_逆变器两大类。2、有源逆变器是将直流电能转换为交流电能回馈送回_电网_的逆变电路。3、变流电路能进展有源逆变的条件之一是( D )A直流侧接有续流二极管B电阻性负载C直流侧接有RC保护电器D直流侧有直流电动势E4、直流发电机-电动机系统中，产生有源逆变的两个条件是：一有直流电动势，其极性和晶闸管的导通方向一致，其值大于变流器直流侧的平均电压；二晶闸管的控制角，使Ud为负值。5、有源逆变电路中，晶闸管大局部时间承受_反向_电压。6、负载是纯电阻的整流电路，不能能，不能实现有源逆变状态工作；输出端接有续流二极管的各种整流电路不能能，不能实现有源逆变工作。7、在三相全控桥式变流电路中，控制角与逆变角之间的关系为_+_=_。8、三相全控桥式变流电路工作于有源逆变状态，其逆变角的变化围为AA0°90°B0°120°C90°180°D0°150°9、三相全控桥式有源逆变电路中，晶闸管可能承受最大正向电压的峰值为 CA.U2B.C.D.10、三相全控桥式有源逆变电路，变压器二次电流的有效值为( C )A.B. C. D.Id11、三相全控桥式有源逆变电路，晶闸管电流的有效值IV1为( B )A.B. C.D.Id12、三相全控桥式有源逆变电路，假如电路工作于V2、V3导通状态，如此V5阳极至阴极间承受的线电压为( B )abbccbca14、全控桥式变流器直流电动机卷扬机拖动系统中，当提升重物时，控制角为CA.B.C.D.15、全控桥式变流器直流电动机卷扬机拖动系统中，当提升重物时，Ud与Ed的关系为BA.Ud<EdB.Ud>EdC.Ud=EdD.Ud=Ed=016、全控桥式变流器直流电动机卷扬机拖动系统中，当降下重物时，输出电压平均值为BA.Ud=0B.Ud<0C.Ud>0017、全控桥式变流器直流电动机卷扬机拖动系统中，当降下重物时，Ud与Ed的关系为( A )A.|Ud|<|Ed| B.|Ud|>|Ed|C.|Ud|=|Ed| D.|Ud|=|Ed|=018、全控桥式变流器直流电动机卷扬机拖动系统中，假如使重物在某一高度停住时，如此变流器的工作状态是AA.有源逆变B.无源逆变C.整流D.临界状态19、全控桥式变流器直流电动机卷扬机拖动系统中，当变流器工作于整流与有源逆变临界状态时，输出电压Ud波形一个周期的正面积和负面积之比为( D )A.K=0 B.K=1 C.K<1 D.K>120、三相全控桥式变流器直流电动机卷扬机拖动系统，当>时，变流器输出电压波形ud的正面积与负面积之比为( C )A.K=0B.K=1C.K<lD.K>121、逆变失败是指工作在逆变状态的变流器由于某种原因，出现了Ud和Ed_顺向串联_的状态。22、确定最小逆变角min要考虑的三个因素是晶闸管关断时间toff所对应的电角度，换相重叠角和_安全裕量角。23、在多数工程应用实践中，一般取最小逆变角min=_30°-35°_。23、有源逆变电路工作时，必须时刻保证，以防止发生_逆变失败。24、导致晶闸管有源逆变失败的主要原因有：触发电路工作不可靠；晶闸管发生故障；交流电源发生却相或突然 消失；换相的裕量角不足。第三章 直流斩波一概述1、直流斩波电路是将_直流_电能转换成直流电能的电路。2、斩波电路的控制方式一般有时间比控制方式、瞬时值控制方式和_平均值控制方式_。3、斩波器的时间比控制方式分为_脉冲混合控制_、定频调宽、调宽调频三种方式。4、当要求斩波电路输出电流比拟_时，可采用瞬时值控制方式。5、DC/DC变换电路中，降压斩波电路和 升压斩波电路为根本电路，其余电路均由这两种电路演变而成。6、 直流斩波电路的三个根本元件是滤波电感、滤波电容、续流二极管。二降压斩波1、降压斩波电路中，电源电压Ud与负载电压U之间的关系为( )A.B. C.D.2、降压斩波电路中，电源电压Ud=16V，导通比，如此负载电压U0=( )B.12V 3、降压斩波电路中，电源电压U=20V，负载电压U=10V，管子开通时间为2ms，如此斩波周期为( )。B.2ms 三升压斩波1、升压斩波电路中，电源电压Ud与负载电压U0之间的关系为( )A.B.C.D.2、在升压斩波电路中，电源电压Ud=20V，导通D=0.6，如此负载电压Uo=_50_V。3、一升压直流斩波装置，假如直流输出电压Uo为18V，直流输入电压为9V，如此导通比等于_。4、在升压斩波电路中，Ud=3V，占空比=0.7，如此输出电压U0=_10_V。5、设直流升压斩波电路中，UIN=10V，D=0.7，如此UO=100/3。6、升压斩波电路能够使输出电压高于输入电压的关键原因是 ：电感L储能之后具有使电压泵生的作用以与电容C可将输出电压保持住。7、升压斩波电路中，电源电压Ud=12V，导通比Kt=1/3，如此负载电压U0=BA.4VB.18V C.36VD.48V四升降压斩波1、升降压斩波电路中，改变导通比D，就可以改变输出电压当0<<1/2为降压；当1/2<<1为升压第四章 逆变电路一逆变器与其分类1、逆变电路是BA.AC/DC变换器B.DC/AC变换器 C.AC/AC变换器 D.DC/DC变换器2、将直流电能转换为交流电能，直接提供应交流负载_的逆变电路称为无源逆变器。3、逆变电路最根本的工作原理是把直流电变成交流电，改变两组开关的切换频率，即可改变输出交流电的频率。4、逆变电路根据直流侧电源性质的不同可分为电压型逆变电路和电流型逆变电路。前者直流侧是电压源，后者直流侧是电流源。5、换流方式一般有以下几种：器件换流、电网换流、负载换流、强迫换流，其中只有器件换流是针对全控型器件而言。6、器件换流是利用全控型器件的自关断能力进展换流。7、能实现负载换流的晶闸管逆变电路，负载电流的相位必须超前负载电压，即负载呈容性。8、 设置附加的换流电路，给欲关断的晶闸管强迫施加反向电压或反向电流的换流方式称为强迫换流。二晶闸管负载换流逆变器1、串联逆变器的换流条件有：负载为欠阻尼2负载呈容性3电路为器件提供反向电压的时间应大于或等于元件关断时间。2、电压型单相桥式逆变电路中，与开关管反并联的二极管起着续流和防止开关器件承受反压的作用。3、电流型逆变器，交流侧电压波形为 B。A正弦波B矩形波 C锯齿波D梯形波4、串联逆变器输出电压为方波，输出电流近似成正弦波；并联逆变器输出电压近似成正弦波，输出电流为方波。(三) 脉宽调制型逆变器1、调节逆变器输出电压的方法有脉冲宽度调制、频率调制 、混合型三种。2、PWM逆变器就是按某种规律对可控开关器件门极驱动脉冲的宽度进展控制，以改变开关器件导通时间，实现对输出的调节，这类逆变器大多是无源型逆变器3、PWM控制技术的理论根底是 冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果根本一样原理。4、正弦脉冲宽度调制(SPWM)电路中，调制波为( D ) A. 等腰三角形波 B. 正弦波 C. 梯形波 D. 矩形波5、正弦脉冲宽度调制电路，载波信号一般为_等腰三角_波。6、SPWM有两种调制方式：单极性和_双极性_调制。7、单相桥式逆变电路采用双极性SPWM调制，设逆变器直流侧电压幅值为Ud，如此输出电压有-Ud和_Ud_。8、在PWM直流斩波方式的开关信号形成电路中，比拟器反相输入端加三角波信号，同相端加( D )A.正弦信号 B.方波信号 9、PWM斩波器中，比拟器反相输入端加_三角波_信号。10、假如要增大SPWM逆变器的输出电压，可采用的控制方法是BA增大三角波频率B增大三角波幅值C增大正弦控制电压频率D增大正弦控制电压幅值11、假如增大SPWM逆变器的输出电压基波频率，可采用的控制方法是( C )12、SPWM控制的逆变电路，输出 SPWM波半周期包含25个脉冲波，设逆变器输出电压基波频率为400Hz，如此电路中开关管的工作频率为Hz。13、SPWM调制，设正弦调制波的幅值为Urm，三角载波的幅值为Ucm，如此调制比为_Urm_/_Ucm_。14、改变SPWM逆变器中的调制比，可以改变_逆变器输出电压的幅值。15、根据载波和信号波是否同步与载波比的变化情况，PWM调制方式可分为异步调制和同步调制两种。16、PWM控制电路中，载波频率与调制信号频率之比称为载波比，异步调制中载波比是变化的，同步调制中载波比为常数。17、在双极性正弦脉宽调制技术中，设正弦调制波的频率为50Hz，三角载波的频率为5000Hz，如此载波比k=_1/100_。18、逆变电路的输出频率围划分成假如干个频段，每个频段都保持载波比N恒定，不同频段的载波比不同，这种调制方式称为分段调制方法。19、脉冲宽度调制(PWM)电路的载波比K愈高，输出电压的谐波含量愈_低_。20、PWM跟踪控制通常采用的方法有滞环比拟方式、三角波比拟方式和。21、滞环环宽对对跟踪性能有较大的影响，环宽过宽时，开关频率低，跟踪误差增大；环宽过窄时，跟踪误差减小，开关频率高。
