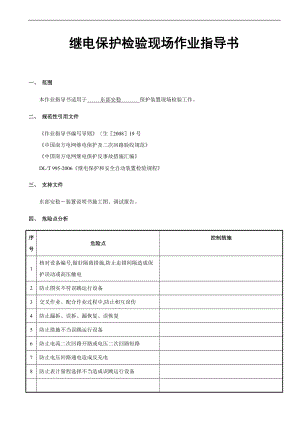

继电保护检验现场作业指导书一、 范围本作业指导书适用于 东部安稳 保护装置现场检验工作。二、 规范性引用文件作业指导书编写导则生200819号中国南方电网继电保护及二次回路验收规范中国南方电网继电保护反事故措施汇编DL/T 995-2006继电保护和安全自动装置检验规程三、 支持文件东部安稳装置说明书施工图、调试报告。四、 危险点分析序号危险点控制措施1核对设备编号,做好隔离措施,防止走错间隔造成保护误动或高压触电2防止图实不符误跳运行设备3交叉作业、配合作业过程中,防止相互误伤4防止漏拆、误拆、漏恢复、误恢复5防止措施不当误跳运行设备6防止电流二次回路开路或电压二次回路短路7防止电压回路通电造成反充电8防止表计量程选择不当造成误跳运行设备五、 作业准备5.1、工期计划工作时间自年月日时分至年月日时分5.2工作准备序号内容标准备注1根据具体验收工作要求,进行人员安排和任务分工2根据验收任务内容,工作人员熟悉验收内容、进度要求、作业标准、安全注意事项要求所有工作人员熟悉掌握各自的工作任务和整个验收工作内容、进度要求、作业标准及安全注意事项3根据验收任务内容,制定验收方案；编制验收检验作业指导书；改扩建工程应落实工作票5.3仪器仪表及工器具5.3.1 仪器仪表序号名称规格型号单位数量检查齐备、合格完成""1绝缘测试仪1000V档只12继电保护三相试验仪DW30AONLLY 460台13校验仪测试线电流电压及信号根20钳形相位表相位量限:360°分辨率:1°精度1级电流量限:200mA/2A/10电压量限:200/500V只14数字式万用表FULK15B块15.3.2 工具序号名称规格型号单位数量检查齐备合格完成""1多用电源插座或单相三线电缆盘220V/10A只2个人工具箱含专业工具个23串口数据线根4毛刷1.5把5绝缘胶布卷若干6手套纱布付若干7记号笔支185.3.3 技术资料序号名 称单位数量检查齐备合格完成""1剑江变PRC92-12B稳定控制柜组屏设计图套12稳控装置整定书份13PRC92-12B型设备跳闸/过载及频率电压紧急控制装置技术及使用说明书份14现场作业指导书试验报告份112指针式万用表只1六、设备基础信息6.1、设备主要技术参数设备名称生产厂家北京南瑞保护屏型号出厂编号生产日期09-01投运日期保护屏上主要设备序号名称及型号主要参数1稳控从机RCS-990A2稳控主机RCS-992A3稳控从机RCS-990A4打印机LQ-300K+II6.2、保护软件版本号及校验码要求：软件版本和程序校验码应填入下面的表格做记录,并与设计要求一致。A、屏号装置型号数量版本号校验码RCS-992ACPU11B、屏号装置型号数量版本号校验码RCS-990ACPU11C、屏号装置型号数量版本号校验码RCS-990ACPU11七、作业流程图八、开工条件序号内 容1工作负责人组织工作班成员列队唱票并对现场安全技术措施进行交底：2工作班成员确认签名3作业开工时间年月日时 分九、作业环境温 度： 湿 度： 天 气： 风 力：填写说明：天气填写晴、阴、雨、多云雷阵雨等；风力填写微风、大风等,或按风力等级填写十、二次回路安全措施布置、恢复情况序号安全措施执行情况恢复情况1解开稳控A柜220kV母线A相电压回路 2解开稳控A柜220kV母线B相电压回路 3解开稳控A柜220kV母线C相电压回路 4解开稳控A柜220kV母线N相电压回路 5解开稳控A柜 号主变高压侧A相电流回路 6解开稳控A柜 号主变高压侧B相电流回路 7解开稳控A柜 号主变高压侧C相电流回路 8解开稳控A柜 号主变高压侧N相电流回路 9解开稳控A柜35kV I母母线A相电压回路 10解开稳控A柜35kV I母母线B相电压回路 11解开稳控A柜35kV I母母线C相电压回路 12解开稳控A柜35kV I母母线N相电压回路 13解开稳控A柜35kV II母母线A相电压回路 14解开稳控A柜35kV II母母线B相电压回路 15解开稳控A柜35kV II母母线C相电压回路 16解开稳控A柜35kV II母母线N相电压回路 17解开稳控A柜110kV I母母线A相电压回路 18解开稳控A柜110kV I母母线B相电压回路 19解开稳控A柜110kV I母母线C相电压回路 20解开稳控A柜110kV I母母线N相电压回路 21解开稳控A柜110kVI I母母线A相电压回路 22解开稳控A柜110kVI I母母线A相电压回路 23解开稳控A柜110kVI I母母线A相电压回路 24解开稳控A柜110kVI I母母线A相电压回路 25解开稳控A柜110kV 线A相电流回路 26解开稳控A柜110kV 线N相电流回路 27解开稳控A柜110kV 线A相电流回路 28解开稳控A柜110kV 线N相电流回路 29解开稳控A柜110kV 线A相电流回路 30解开稳控A柜110kV 线N相电流回路 31解开稳控A柜110kV 线A相电流回路 32解开稳控A柜110kV 线N相电流回路 33解开稳控A柜35kV 线A相电流回路 34解开稳控A柜35kV 线 A相电流回路 35解开稳控A柜35kV 线A相电流回路 36解开稳控A柜35kV 线 N相电流回路 37解开稳控A柜35kV 线A相电流回路 38解开稳控A柜35kV 线N相电流回路 39解开稳控A柜35kV 线A相电流回路 40解开稳控A柜35kV 线N相电流回路 41解开稳控A柜35kV 线A相电流回路 42解开稳控A柜35kV 线N相电流回路 43退出稳控A柜通道压板44断开通信接口柜东部安稳MUX-22 A装置电源空开45断开通信接口柜东部安稳TY-3012N录波A装置电源空开十一、绝缘检查回路名称绝缘电阻要求值测试条件RCS-925保护电源地2M1、用1000V摇表 2、分别短接屏内电压、电流、直流及信号回路 3、测其对地及相互间的绝缘电流回路地十二、 试验项目及数据1、一般性检查保护屏接线及插件外观检查序号检查项目检查情况1控制屏、保护屏端子排、装置背板接线检查螺丝压接检查情况2电流互感器端子箱、断路器端子箱、线路压变端子箱、机构箱螺丝压接检查情况3各插件外观及接线检查保护屏上压板检查反措要求：跳闸连接片的开口端装在上方,且接到断路器的跳闸线圈回路序号检查项目检查情况1压板端子接线是否符合反措要求2压板端子接线压接是否良好3压板外观检查情况屏蔽接地检查序号检查项目检查情况1检查保护引入、引出电缆是否为屏蔽电缆2检查全部屏蔽电缆的屏蔽层是否两端接地3检查保护屏底部的下面是否构造一个专用的接地铜网格,保护屏的专用接地端子是否经一定截面铜线联接到此铜网格上4稳控B柜装置检查1、逆变电源检查拉合直流试验 检查情况：2、CPU检查合格打序号检查项目检查结果1上电自复位及手动复位功能2接口与各保护插件通讯功能3运行状态检查4调试状态检查5定值区检查6键盘检查3、电流、电压采集系统检查<本装置在采样上显示的均为一次侧电压、电流值.本作业指导书中各间隔CTn均取1000>#1从机1母线电压： 220kV母线电压<对应于第一单元> PTn220 kV <在对应单元装置恻分别加入三相电压>注:剑江变220kV母线电压采样在装置上显示为220kV福剑线电压Ø 精度测试电压精度UAVUBVUCV显示计算误差%显示计算误差%显示计算误差%0 V57.74 V37.74 V17.74 V7.74 V2220kV出线<对应于第一单元> CTn PTn kVØ 精度测试电流精度IAAIBAICA显示计算误差%显示计算误差%显示计算误差% 0A0.5 A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率MW角度度功率MW角度度功率MW角度度50Hz0°90°180°<对应于第二单元> CTnPTn kVØ 精度测试电流精度IAAIBAICA显示计算误差%显示计算误差%显示计算误差%0A0.5 A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率MW角度度功率MW角度度功率MW角度度50Hz0°90°180°<对应于第三单元> CTnPTn kVØ 精度测试电流精度IAAIBAICA显示计算误差%显示计算误差%显示计算误差% 0A0.5 A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率MW角度度功率MW角度度功率MW角度度48Hz0°90°180°50Hz0°90°180°52Hz0°90°180°<对应于第四单元> CTnPTn kVØ 精度测试电流精度IAAIBAICA显示计算误差%显示计算误差%显示计算误差%0 V0.5 A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率MW角度度功率MW角度度功率MW角度度48Hz0°90°180°50Hz0°90°180°52Hz0°90°180°<对应于第五单元> CTnPTn kV<该支路装置未取电压采样>Ø 精度测试电流精度IAAIBAICA显示计算误差%显示计算误差%显示计算误差%0 V0.5 A2.5 A5.0 A7.5 A支路16 <对应于第六单元> CTnPTn kV<该支路装置未取电压采样>Ø 精度测试电流精度IAAIBAICA显示计算误差%显示计算误差%显示计算误差%0 V0.5 A2.5 A5.0 A7.5 A#2从机135kV、110kV母线电压 <35kV、110kV线路电流只取A相到安稳装置>35kV母母线 PTn35 kVØ 精度测试35kV母电压精度UA<V>UB<V>UC<V>显示计算误差%显示计算误差%显示计算误差%0 V57.74 V37.74 V17.74 V7.74 V35kV母母线 PTn35 kVØ 精度测试35kV母电压精度UA<V>UB<V>UC<V>显示计算误差%显示计算误差%显示计算误差%0 V57.74 V37.74 V17.74 V7.74 V110kV母母线 PTn110 kVØ 精度测试110kV母电压精度UA<V>UB<V>UC<V>0 V57.74 V37.74 V17.74 V7.74 V110kV母母线 PTn110 kVØ 精度测试110kV母电压精度UA<V>UB<V>UC<V>显示计算误差%显示计算误差%显示计算误差%0 V57.74 V37.74 V17.74 V7.74 V 235kV、110kV出线 线路 CTn 1000 PTn 110 kVØ 精度测试电流精度IA<A>显示计算误差%0 V000.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180°线路 CTn 1000 PTn 110 kVØ 精度测试电流精度IA<A>显示计算误差%0 V000.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180°线路 CTn 1000 PTn 110 kVØ 精度测试电流精度IA<A>显示计算误差%0 V000.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180° 线路 CTn 1000 PTn 110 kVØ 精度测试电流精度IA<A>显示计算误差%0 V0.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180°线路 CTn 1000 PTn 110 kVØ 精度测试电流精度IA<A>显示计算误差%0 V0.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180°线路 CTn 1000 PTn 110 kVØ 精度测试电流精度IA<A>显示计算误差%0 V0.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180° 线路 CTn 1000 PTn 110 kVØ 精度测试电流精度IA<A>显示计算误差%0 V0.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180°线路 CTn 1000 PTn 110 kVØ 精度测试电流精度IA<A>显示计算误差%0 V0.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180°线路 CTn 1000 PTn 35 kVØ 精度测试电流精度IA<A>显示计算误差%0 V0.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180°线路 CTn 1000 PTn 35 kVØ 精度测试电流精度IA<A>显示计算误差%0 V0.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180° 线路 CTn 1000 PTn 35 kVØ 精度测试电流精度IA<A>显示计算误差%0 V0.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180°线路 CTn 1000 PTn 35 kVØ 精度测试电流精度IA<A>显示计算误差%0 V0.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180°线路 CTn 1000 PTn 35 kVØ 精度测试电流精度IA<A>显示计算误差%0 V0.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180°线路 CTn 1000 PTn 35 kVØ 精度测试电流精度IA<A>显示计算误差%0 V0.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180°线路 CTn 1000 PTn 35 kVØ 精度测试电流精度IA<A>显示计算误差%0 V0.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180°线路 CTn 1000 PTn 35 kVØ 精度测试电流精度IA<A>显示计算误差%0 V0.5A2.5 A5.0 A7.5 AØ f-S特性频率57.74V2.5A5.0A7.5A显示测试参数显示测试参数显示测试参数功率<MW>功率<MW>功率<MW>50Hz0°90°180°4、开入开出检查序号项目含义连接片编号或端子号检查情况1对时开入2打印开入3投检修态4信号复归5通道投入6试验压板7总出口投入8主变过载功能投入9低周功能投入10低压功能投入11远切功能投入12备用5、 变就地策略试验主变过载策略1投试验压板、总出口压板、主变过载功能投入压板。2在试验定值区设各间隔负荷设负荷值高于零,装置判该间隔运行。3向装置通入正常三相电压、三相电流,得到试验所需功率,分别降低电流,装置应按策略表动作。序号运行方式故障类型定值设定试验条件装置动作情况结论1两台主变运行#3主变跳闸,#4主变过负荷运行PZBS1=115MW#3PZBS2=155MW#4P1、P2分别为#3、#4主变运行时实际功率P1+P2PZBS2P1=92 MWP2=116 MW切本站110kV负荷53 MWP1+P2-PZBS22P1+P2< PZBS2P1=61 MWP2=88 MW不动作3P1+P2 < PZBS2 P1=92 MWP2=116 MW不动作4P1+P2PZBS2P1=92 MWP2=116 MW "主变过载投入" 退出切本站110kV负荷53MWP1+P2-PZBS25P1+P2PZBS2P1=91 MWP2= 114 MW"总出口投入" 退出主机动作,要切本站110kV负荷50 MW,从机不出口P1+P2-PZBS26#4主变跳闸,#3主变过负荷运行P1+P2PZBS1P1=81 MWP2=54 MW切本站110kV负荷20 MWP1+P2-PZBS17P1+P2< PZBS1P1=54 MWP2=36 MW不动作8P1+P2 < PZBS1P1=83 MWP2=46 MW不动作9P1+P2PZBS1P1=81 MWP2=54 MW "主变过载投入" 退出切本站110kV负荷20 MWP1+P2-PZBS110P1+P2PZBS1P1=81 MWP2= 54 MW"总出口投入" 退出主机动作,要切本站110kV负荷20MW,从机不出口P1+P2-PZBS111#4主变停运#3主变过负荷PZBS1=135MWPZBS2=135MWIZBS1=390AIZBS2=390AtQS=5s 告警电流I1=355AI2=355Atbj=1sI> I2I=360 A过载告警12I< I2I=348 A不告警13IIZBS2 I=395 APPZBS2 P=151 MWttQS切本站110kV负荷16 MWP-PZBS214IIZBS2 I=408 AP< PZBS2 P=110MWttQS不动作15IIZBS2 I=399 APPZBS2 P=152MWt<tQS不动作16I< IZBS2 I=359 APPZBS2 P=137MWttQS不动作17IIZBS2 I=408 AP< -PZBS2 P=-157 MWttQS不动作18IIZBS2 I=401 APPZBS2 P=152 MWttQS "主变过载投入" 退出不动作19IIZBS2 I=399 APPZBS2 P=152MWttQS "总出口投入" 退出主机动作,要切本站110kV负荷17 MWP-PZBS2从机不出口20#3主变停运#4主变过负荷I> I1I=360 A过载告警21I< I1I=348 A不告警22IIZBS1 I=398 APPZBS1 P=151MWttQS切本站110kV负荷16 MWP-PZBS123IIZBS1 I=398 AP< -PZBS1 P=-153MWttQS不动作24IIZBS1 I=398 APPZBS1 P=151MWt<tQS不动作25I< IZBS1 I=374 APPZBS1 P=142MWttQS不动作26IIZBS1 I=398 APPZBS1 P=152MWttQS "主变过载投入" 退出不动作27IIZBS1 I=398 APPZBS1 P=151MWttQS "总出口投入" 退出主机动作,要切本站110kV负荷16 MW,P-PZBS1从机不出口28负荷线路按优先级切除原则验证优先级按1-N从低到高顺序切除负荷线路,假设将1-4优先级取消,看是否切除的是5级以后的负荷线路正确按照优先级切除负荷低频减载功能检验1投试验压板、总出口压板、低频减载压板。<起动频率定值=轮次中最高频率定值+0.5HZ>2将频率定值降至试验定值后经延时定值,装置应按策略表动作.注意：低频低压试验中,第1轮启动后,加速轮才会动作。因此只有在投入第1轮软压板时,加速轮才会动作。序号轮次频率定值延时定值试验所加量减载定值装置动作情况结论1起动49.5Hz0.1s49.55Hzt0.1s/不起动2起动49.50Hz0.1s49.15Hz
