局域网验收规范.doc

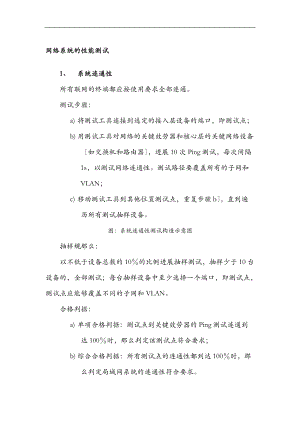

网络系统的性能测试1、 系统连通性所有联网的终端都应按使用要求全部连通。测试步骤：a) 将测试工具连接到选定的接入层设备的端口，即测试点；b) 用测试工具对网络的关键效劳器和核心层的关键网络设备如交换机和路由器，进展10次Ping测试，每次间隔1s，以测试网络连通性。测试路径要覆盖所有的子网和VLAN；c) 移动测试工具到其他位置测试点，重复步骤b，直到遍历所有测试抽样设备。图：系统连通性测试构造示意图抽样规那么：以不低于设备总数的10的比例进展抽样测试，抽样少于10台设备的，全部测试；每台抽样设备中至少选择一个端口，即测试点，测试点应能够覆盖不同的子网和VLAN。合格判据：a) 单项合格判据：测试点到关键效劳器的Ping测试连通到达100时，那么判定该测试点符合要求；b) 综合合格判据：所有测试点的连通性都到达100时，那么判定局域网系统的连通性符合要求。2、 链路传输速率链路传输速率是指设备间通过网络传输数字信息的速率。测试步骤：a) 将用于发送和接收的测试工具分别连接到被测网络链路的源和目的交换机端口或末端集线器端口上；。b) 对于交换机，测试工具1在发送端口产生100满线速流量；对于集线器，测试工具1发送端口产生50线速流量建议将帧长度设置为1518字节；c) 测试工具2在接收端对收到的流量进展统计，计算其端口利用率。图：链路传输速率测试构造示意图抽样规那么：对核心层的骨干链路，应进展全部测试；对接入层到核心层的上联链路，以不低于10的比例进展抽样测试；抽样链路数缺乏10条时，按10条进展计算或者全部测试。合格判据：发送端口和接收端口的利用率应符合下表的规定。表：发送端口和接收端口的利用率对应关系网络类型全双工交换式以太网共享式以太网/半双工交换式以太网发送端口利用率接收端口利用率发送端口利用率接收端口利用率10M以太网100%99%50%45%100M以太网100%99%50%45%1000M以太网100%99%50%45%3、 吞吐率吞吐率是指空载网络在没有丢包的情况下，被测网络链路所能到达的最大数据包转发速率。测试必须在空载网络下分段进展，包括接入层到核心层链路及经过接入层和核心层的用户到用户链路。测试步骤：a) 将两台测试工具分别连接到被测网络链路的源和目的交换机端口上；b) 先从测试工具1向测试工具2发送数据包；c) 用测试工具1按照一定的帧速率，均匀地向被测网络发送一定数据的数据包；d) 假设果所有的数据包都被测试工具2正确收到，那么增加发送的帧速率；否那么减少发送的帧速率；e) 重复步骤c，直到测出被测网络/设备在为丢包的情况下，能够处理的最大帧速率；f) 分别按照不同的帧大小包括：64、128、256、512、1024、1280、1518Byte重复步骤b-d；g) 从测试工具2向测试工具1发送数据包，重复c-f。图：吞吐率测试构造示意图抽样规那么：对核心层的骨干链路应进展全部测试。对接入层到核心层的上联链路，以不低于10的比例进展抽样测试；抽样链路数缺乏10条时，按10条进展计算或者全部测试；对于端到端的链路即经过接入层和核心层的用户到用户的网络路径，以不低于终端用户数量5比例进展抽测，抽样链路数缺乏10条时，按10条进展计算或者全部测试。合格判据：从网络链路两个方向测得的最低吞吐率应满足以下的吞吐率要求。表：系统的吞吐率要求测试帧长字节10M以太网100M以太网1000M以太网帧/秒吞吐率帧/秒吞吐率帧/秒吞吐率641473199%10416670%104166770%128836199%6756780%63344675%256448399%4076090%36231880%512232699%2326199%19971885%1024118599%1185399%10775890%128095199%951999%9134595%151880499%804699%8046199%4、 传输时延传输时延是指数据包从发送端口地址到目的地址地址所需经历的时间。测试步骤：a) 将测试工具端口分别连接到被测网络链路的源和目的交换机端口上；b) 先从测试工具1发送端口向测试工具2接收端口均匀的发送数据包；c) 向被测网络发送一定数目的1518字节的数据帧，使网络到达网络所测得的最大吞吐率；d) 在下列图a局部由测试工具1向被测网络发送特定的测试帧，在数据帧的发送和接收时刻都打上相应的时间标记，测试工具2接收到测试帧后，将其返回给测试工具1；在下列图b局部测试工具通过发送端口发出带有时间标记的测试帧，在接收端口接收测试帧；e) 测试工具1计算发送和接收的时间标记之差，便可得一次结果；f) 重复步骤c-d20次，传输时延是对20次测试结果的平均值；g) 在下列图a局部从测试工具2向测试工具1发送数据包，重复步骤c-f，所得到时延是双向往返时延，单向时延可通过除2计算获得；在下列图b局部，交换收发端口，重复步骤c-f，所得到时延是单向时延。图：网络传输时延测试构造示意图抽样规那么对核心层的骨干链路应进展全部测试；对接入层到核心层的上联链路，以不低于10的比例进展抽样测试；抽样链路数缺乏10条时，按10条进展计算或者全部测试；对于端到端的链路即经过接入层和骨干层的用户到用户的网络路径，以不低于终端用户数量5比例进展抽测，抽样链路数缺乏10条时，按10条进展计算或者全部测试。合格判据假设系统在1518字节帧长情况下，从两个方向测得的最大传输时延都不超过1毫秒，那么判定为合格。5、 丢包率丢包率是由于网络性能问题造成局部数据包无法被转发的比例。测试步骤：a) 将两台测试工具分别连接到被测网络的源和目的交换机端口上；b) 测试工具1向被测网络加载70%的流量负荷，测试工具2接收负荷，测试数据帧丧失的比例；c) 分别需按照不同的帧大小包括：64、128、256、512、1024、1280、1518字节重复步骤。图：丢包率测试构造示意图抽样规那么对核心层的骨干链路应进展全部测试；对接入层到核心层的上联链路，以不低于10的比例进展抽样测试；抽样链路数缺乏10条时，按10条进展计算或者全部测试；对于端到端的链路即经过接入层和骨干层的用户到用户的网络路径，以不低于终端用户数量5比例进展抽测，抽样链路数缺乏10条时，按10条进展计算或者全部测试。合格判据所有被测链路满足下表要求那么判定为合格。表：丢包率要求测试帧长字节10M以太网100M以太网1000M以太网流量负荷丢包率流量负荷丢包率流量负荷丢包率6470%0.1%70%0.1%70%0.1%12870%0.1%70%0.1%70%0.1%25670%0.1%70%0.1%70%0.1%51270%0.1%70%0.1%70%0.1%102470%0.1%70%0.1%70%0.1%128070%0.1%70%0.1%70%0.1%151870%0.1%70%0.1%70%0.1%6、 以太网链路层安康状况指标以太网链路层安康状况指标包括：链路利用率指网络链路上实际传送的数据吞吐率与该链路所能支持的最大物理带宽之比、错误率及各类错误错误率指网络中所产生的各类错误帧占总数据帧的比率、播送帧和组播帧、冲突碰撞率指冲突帧同发送的总帧数之比。测试步骤：a) 根据不同的网络类型，将测试工具连接到网络中的某一网段；b) 用测试工具或通过SNMP流量监测功能，对被监测的网段进展流量统计至少测试5分钟以上，测试播送和组播率、错误率、链路利用率、碰撞率等指标；c) 移动测试工具到其他网段，重复步骤b，直到遍历完所有需要测试的网段。图：以太网链路层安康测试构造示意图抽样规那么：对核心层的骨干链路应进展全部测试；对接入层到核心层的上联链路，以不低于30的比例进展抽样测试；抽样链路数缺乏10条时，按10条进展计算或者全部测试；对于接入层的网段，以10的比例进展抽测。抽样网段数缺乏10个时，按10个进展计算或者全部测试。合格判据：所有被测链路满足下表要求那么为合格。表：以太网链路层安康状况指标要求测试指标技术要求共享式以太网/半双工交换式以太网全双工交换式以太网链路平均利用率带宽%40%70%播送率帧/秒50帧/秒50帧/秒组播率帧/秒40帧/秒40帧/秒错误率占总帧数%1%1%冲突碰撞率占总帧数%5%0%
